309
Метран650
УСТРОЙСТВО И РАБОТА

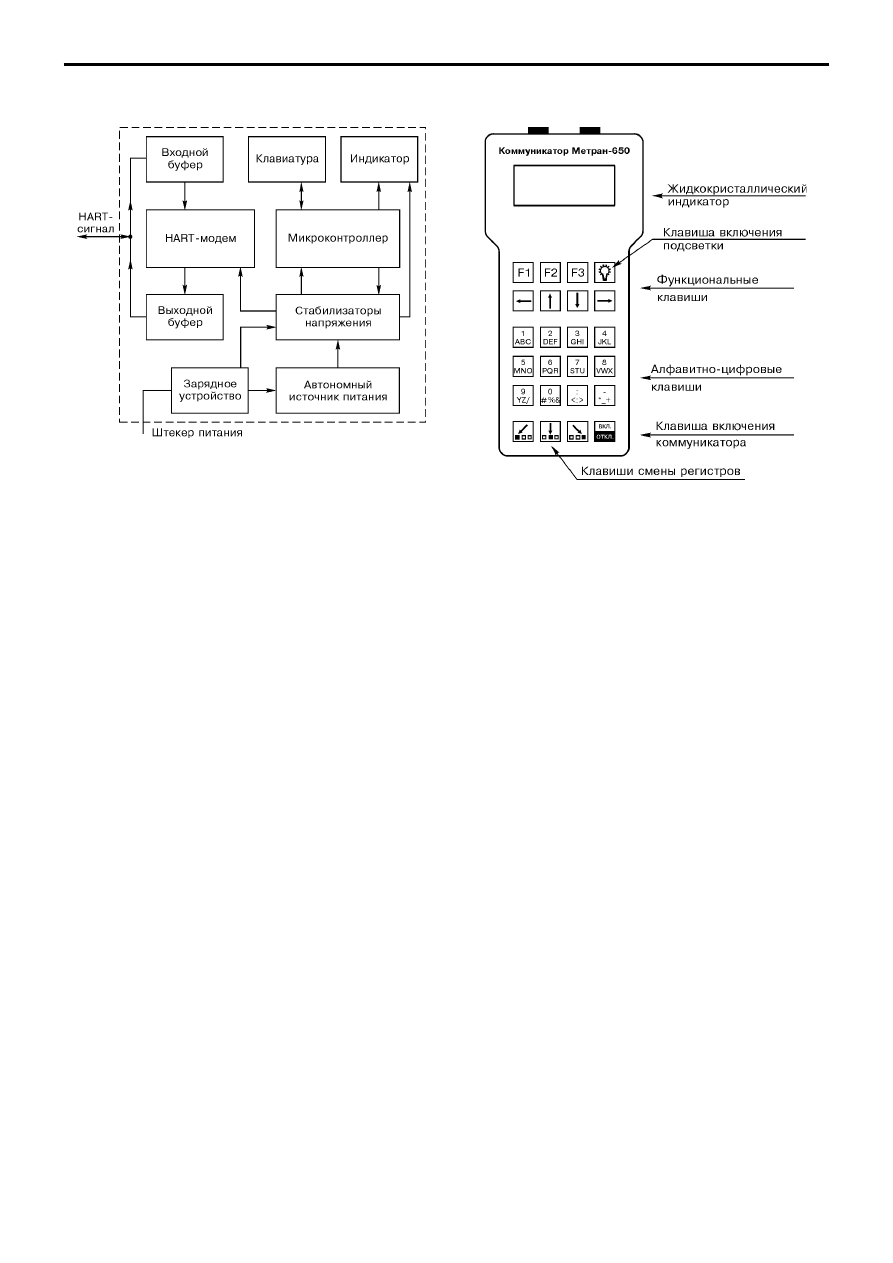

Рис.1. Структурная схема коммуникатора.
Рис.2. Внешний вид коммуникатора
Коммуникатор, структурная схема которого
приведена на рис.1, состоит из следующих частей:
$ микроконтроллер;
$ HART$модем с выходным и входным буферами;
$ жидкокристаллический индикатор;
$ клавиатура;
$ зарядное устройство;
$ автономный источник питания;
$ стабилизаторы напряжения.
Основной частью коммуникатора является
микроконтроллер, который:
$ обрабатывает принятую от интеллектуальных
датчиков информацию;
$ управляет режимами работы всех остальных
составных частей;
$ следит за состоянием автономного источника
питания.
Набор команд и управление режимами работы
коммуникатора осуществляется при помощи мембранной
клавиатуры. Информация о режимах работы коммуникатора,
параметрах датчиков отображается на ЖКИ (4 строки по 20
символов в каждой).
Входной сигнал HART$протокола подается на
входной буфер, представляющий собой дифференциальный
усилитель с единичным коэффициентом усиления. Далее
сигнал поступает через фильтр на HART$модем,
преобразующий частотно$модулированный сигнал в
цифровой сигнал, обрабатываемый микроконтроллером.
Выходной сигнал формируется так же HART$
модемом, преобразующим цифровой сигнал
микроконтроллера в частотно$модулированный сигнал,
поступающий на выходной буфер.
Питание коммуникатора осуществляется от
автономного источника питания, расположенного в отдельном
отсеке корпуса. Стабилизаторы напряжения предназначены
для создания нужного уровня питания узлов схемы.
Контроллер коммуникатора запитан постоянно и переходит в
режим низкого потребления при выключении коммуникатора.
Коммуникатор Метран$650 полностью поддерживает
работу со следующими устройствами:
$ интеллектуальные датчики давления Метран$150,
$100, $49;
$ интеллектуальные датчики давления Rosemount
3051C/T, 3051S, 1151, 2088 (в зависимости от версии ПО
коммуникатора);
$ интеллектуальные преобразователи температуры
Метран$280$1, $280$2, Rosemount 248, 644 (в зависимости от
версии ПО коммуникатора);
$ кориолисовый расходомер Метран$360 и
расходомеры Micro Motion с преобразователем MVD1700 или
RTF9739.
Эти устройства обслуживаются в полном объеме
универсальных, общих и специальных команд и управляются
по индивидуальным алгоритмам работы коммуникатора.
Все остальные HART$совместимые устройства
обслуживаются коммуникатором по алгоритму работы
коммуникатора при управлении произвольным датчиком. В
этом случае коммуникатор Метран$650 обеспечивает
выполнение универсальных и общих команд HART$устройств.
Информация из технического описания
коммуникационного протокола HART:
"Универсальные команды обеспечивают
совместимость между продуктами от разных производителей
и доступ к общей информации, одинаковой для всех полевых
приборов, независимо от их специфики: переменные
процесса, ток и процент диапазона, единицы измерения и
другая информация: производитель, модель и др. Основным
правилом HART$протокола является то, что все приборы,
совместимые с HART, должны выполнять все универсальные
команды.
Общие команды обеспечивают доступ к функциям,
которые выполняют большое количество полевых приборов.
Эти команды одинаковы для устройств одного типа (например,
датчики давления). Они включают такие действия как
изменение диапазона, выбор единиц измерения и величины
демпфирования,выполнение самотестирования, настройка
ЦАП. Обычно HART$ устройство поддерживает 12$15 общих
команд.
Специальные команды устройства обеспечивают
доступ к уникальным характеристикам прибора. Эти команды
нестандартны и назначаются производителем. К ним
относится, например, калибровка сенсора устройства и чтение
дополнительных параметров (климатическое исполнение,
материал сенсора и т.п.)".
Для наглядного представления возможностей
коммуникатора Метран$650 на рис.3 приведен алгоритм его
работы при управлении произвольным HART$устройством.
