Метран. Расходомеры, преобразователи, счетчики - часть 75





301

ИМ2300

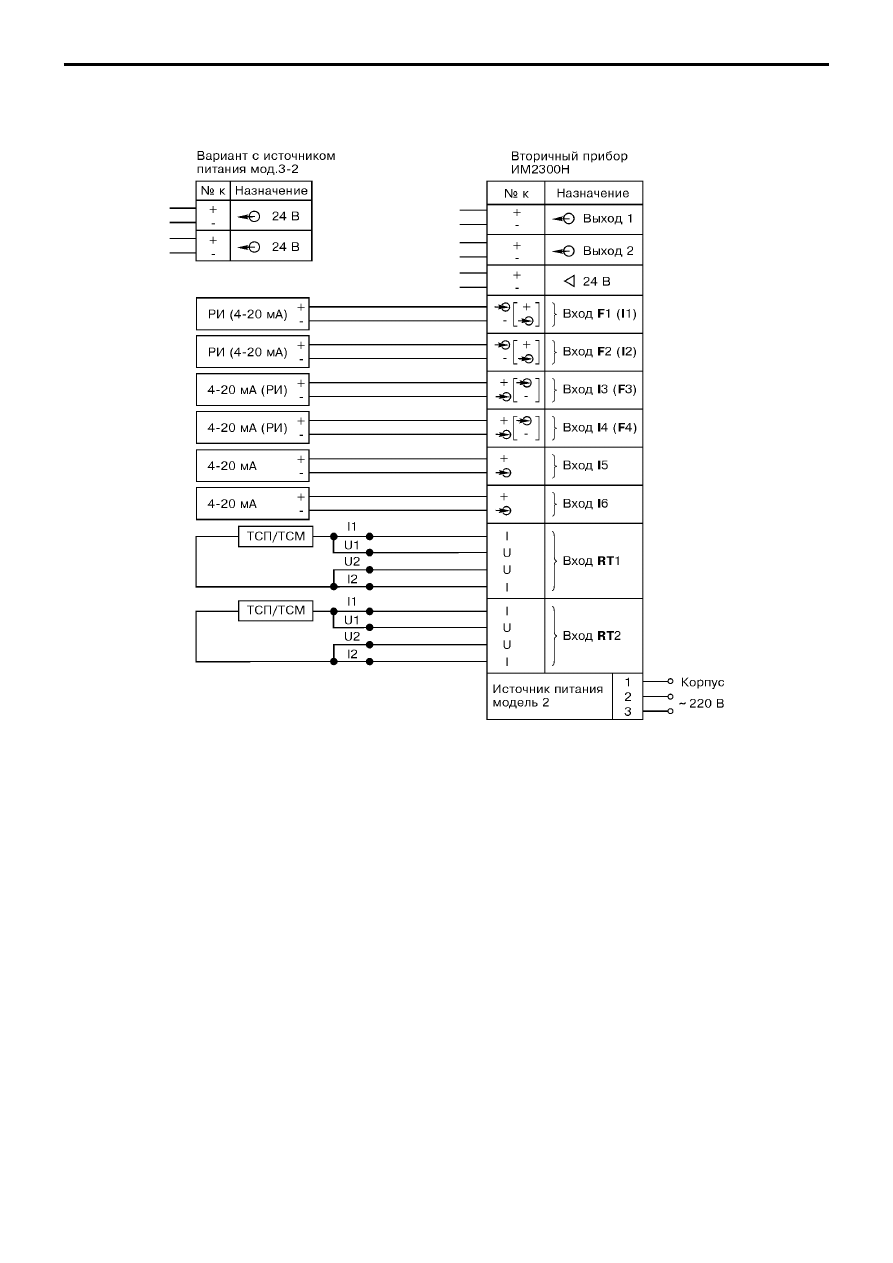

СХЕМА ПОДКЛЮЧЕНИЯ ПЕРВИЧНЫХ ПРЕОБРАЗОВАТЕЛЕЙ К ПРИБОРУ ИМ2300Н

(настенный вариант)

Рис. 1.

Примечания:

1. Питание расходомеров $ от внешних источников.

2. РИ $ датчик с числоимпульным выходом.

3. Числоимпульные входы F1, F2 по заказу могут быть заменены на токовые I1, I2.

4. Токовые входы I3, I4 по заказу могут быть заменены на числоимпульные F3, F4.

5. Количество выходов может быть увеличено за счет входов F1, F2.

6. По заказу прибор комплектуется источником питания модели 3 с дополнительным выходом 24 В; 0,02 А или двумя выходами 24 В;

0,01 А для питания расходомеров.

302

ИМ2300

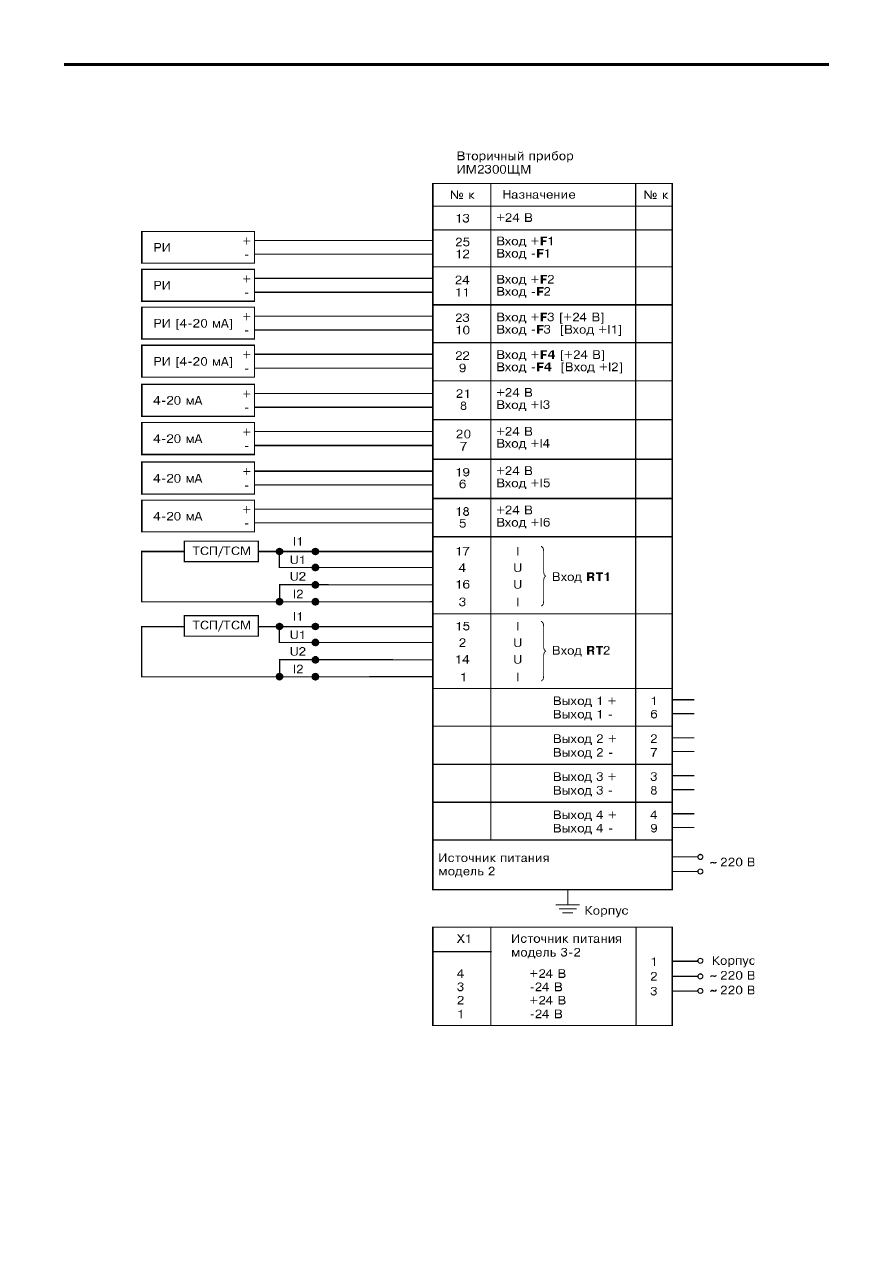

СХЕМА ПОДКЛЮЧЕНИЯ ПЕРВИЧНЫХ ПРЕОБРАЗОВАТЕЛЕЙ К ПРИБОРУ ИМ2300ЩМ

(щитовое исполнение)

Рис. 2.

Примечания:

1. Питание РИ $ от внешних источников.
2. Числоимпульные входы F3, F4 по заказу могут быть заменены на токовые I1, I2.
3. Выходы устанавливаются по заказу.
4. По заказу прибор комплектуется источником питания модели 3 с дополнительным выходом 24 В; 0,02 А или двумя выходами 24 В;
0,01 А.
5. Если входы каналов RT1 (RT2) не задействованы, их необходимо закоротить.

303

ИМ2300

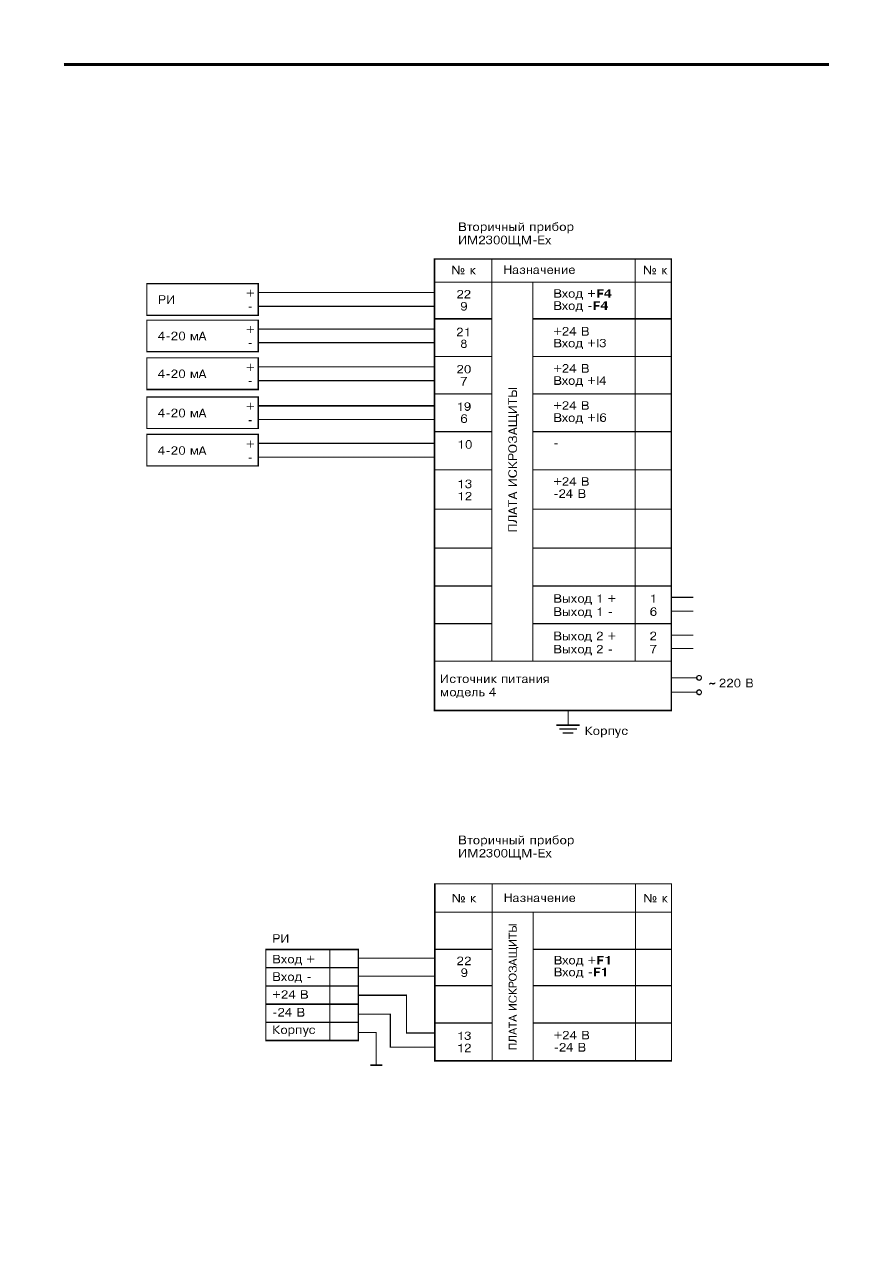

СХЕМА ПОДКЛЮЧЕНИЯ ПЕРВИЧНЫХ ПРЕОБРАЗОВАТЕЛЕЙ К ПРИБОРУ ИМ2300ЩМEx

(щитовое исполнение)

Вариант питания расходомера

от внешнего источника питания

Вариант питания расходомера

от источника питания, модель 4.

Рис. 3.

304

ИМ2300

Приложение

ОПРОСНЫЙ ЛИСТ ДЛЯ ЗАКАЗА ТЕПЛОЭНЕРГОКОНТРОЛЛЕРА

Теплоэнергоконтроллер ИМ 2300 _________________________________________________________________________________________

Заказчик: _________________________________________________________________________________________________________________

Назначение:______________________________________________________________________________________________________________

Интервал регистрации: _____________ мин.

Отчетный период регистрации: __________________ суток

Вычисляемые параметры: ________________________________________________________________________________________________

Выходные сигналы: _______________________________________________________________________________________________________

Измерительные каналы (максимум 8 каналов):

Канал

Перв.преобр.

Сигнал

Параметр

Диапазон

Регистрация

параметра

Примечание

1 (F,I)

2 (F,I)

3 (F,I)

4 (F,I)

5 (I)

6 (I)

7 (4R)

8 (4R)

Канал:

1$4 (F,I) $ токовый, потенциальный или числоимпульсный (частотный) сигнал;

7$8 (4R) $ термопреобразователь сопротивления (4$х$проводная схема подключения).

Первичные преобразователи:

ТСМ $ термопреобразователь сопротивления медный;

ТСП $ термопреобразователь сопротивления платиновый;

ДИ, ДА $ датчик избыточного, абсолютного давления;

ДД $ дифференциальный датчик давления (приложить расчет сужающего устройства);

РЧ $ расходомер с числоимпульсным (частотным) выходом;

РТ $ расходомер с токовым выходом;

... $ другие типы датчиков.

Сигнал:

0$5 (20) мА, 4$20 мА, 0$10 (5) В, л/имп. (Красх).

Параметр:

Т, °С $ температура;

Р (

∆P), кПа, МПа (кгс/см

2

,



кгс/м

2

) $ давление (перепад давлений);

Q

O

,



м

3

/ч, Qm,



т/ч $ объемный (массовый) расход;

... $ другие параметры.

Регистрация параметра:

"+" есть,

"$" нет;

если необходимо регистрировать вычисляемые параметры, то пометить их знаком "*".

Лист заполнил: ________________________________           Дата: __________________________________________________
