313

Метран650

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Комплект щупов Rosemount типа “clips”  SL1220431412

5

1. Условное обозначение изделия.
2. Версия ПО коммуникатора

Rev3  (см.табл.1)
Rev4  (см.табл.1)

3. Взрывозащищенное исполнение (заказывается обязательно с опцией АК).
4. Источник питания:

АК $ блок аккумуляторов с блоком питания $ опция;
БП $ блок питания $ опция (рекомендуется при заказе коммуникатора с комплектом щелочных батарей).

5. Отдельный ЗИП из комплекта, заказываемого дополнительно к комплекту поставки. Комплект ЗИП или отдельные ЗИП могут
также поставляться по отдельному заказу.

Версии ПО комуникатора

Таблица 1

Версия Rev3

Версия Rev4

Метран$49

Метран$150

Метран$100

Метран$100

Rosemount 3051С/T

Rosemount 3051С/T

Rosemount 3051S

Rosemount 1151

Метран$280$1

Rosemount 2088

Метран$280$2

Метран$280$1

Rosemount 248

Rosemount 248

Метран$360

Rosemount 644

Micro Motion RFT9739, MVD1700

Произвольный датчик

Произвольный датчик

Метран650

 Rev X



Метран650

 Rev X

 БП

Метран650

 Rev X

 АК

Метран650

 Rev X  Ex

 АК

1

2

3

4

314

Метран681

HARTмодем

Метран681

Код ОКП 42 1821

Обслуживает по HART до 15 устройств,
подсоединенных к одной линии
Питание  от последовательного порта
персонального компьютера
Наличие взрывозащищенного исполнения
(маркировка взрывозащиты ExiaIICT5Х)
Модем не является средством измерений
и не вносит дополнительной погрешности
в аналоговый измерительный сигнал
ТУ 4218041125808242002

z

z

z

z

z

НАRТ$модем Метран$681 (далее модем)
предназначен для связи персонального
компьютера или системных средств АСУТП с
любыми интеллектуальными устройствами
(датчиками давления, преобразователями

температуры, расхода и т.д.), поддерживающими
НАRТ$протокол.

Основные достоинства модема:

$ обеспечивает высокую надежность приема/
передачи данных;
$ не требует применения блока питания;
$ обеспечивает возможность настройки
подключенных HART$устройств из любой точки
токовой цепи;
$ используется с программами HART$Master, HART
ОРС$сервер или с любым другим программным
обеспечением (AMS, Rosemount Radar Master, Ra$
dar Configuration Tools, Engineering Assistant, Visual
Instrument  и т.д.) для настройки интеллектуальных
устройств с HART$протоколом.

315

Метран681

КОНСТРУКЦИЯ И

ПОДКЛЮЧЕНИЕ МОДЕМА

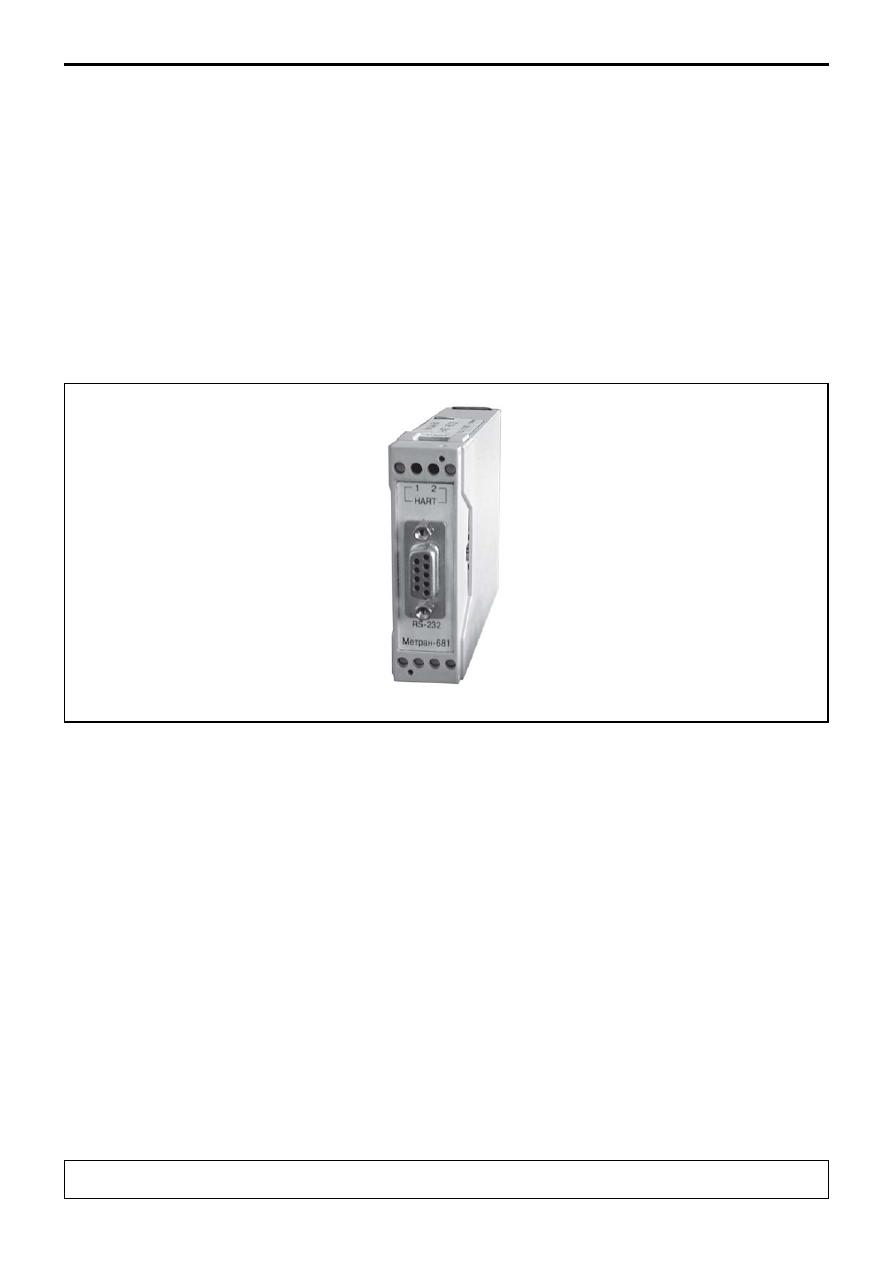

Конструктивно HART$модем Метран$681 выполнен в

пластмассовом корпусе для установки на DIN$рейку (DIN$30).

Подключение модема к компьютеру осуществляется

с помощью соединительного кабеля DB9$DB9, входящего в
состав комплекта. Провода, идущие от датчика (HART$выход),
подключаются к клеммной колодке "под винт".

НАДЕЖНОСТЬ

Средний срок службы $ 12 лет
Средняя наработка на отказ $ 50000 ч.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок $ 18  месяцев со дня ввода модема

в эксплуатацию.

КОМПЛЕКТ ПОСТАВКИ

1. HART$модем Метран$681

1 шт.

2. Паспорт 681.01.00000 ПС

1 экз.

3. Соединительный кабель DB9$DB9

1 шт.

4. Провод с наконечниками

1 шт.

В комплект поставки по требованию заказчика может

входить следующее ПО (за дополнительную плату):
$ НART$Master (в комплекте с руководством пользователя);
$ HART$OPC сервер (в комплекте с руководством
пользователя) поставляется на диске с HART$Master.

Примечание: HART$Master записывается в заказе

отдельной строкой (см.пример записи в разделе каталога
"HART$Master").

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Метран681  Ех

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

z Амплитуда HART$сигнала синусоидальной формы с частотой
1200 или 2200 Гц $ (0,5±0,1) В

z  Входной импеданс модема (HART$вход) не менее
1100 Ом

z  Выходной импеданс модема (HART$вход) не более
700 Ом

z Модем обнаруживает HART$сигнал при размахе амплитуды
более 120 мВ и не реагирует на HART$сигнал при размахе
амплитуды менее 80 мВ

z Изоляция между входными цепями (HART$вход) и выходными
цепями (выход RS232) выдерживает испытательное
напряжение переменного тока 250 В; 1500 В $ для
взрывозащищенного исполнения

z Электрическое сопротивление изоляции между входными и
выходными цепями модема при нормальных климатических
условиях не менее 40 МОм

z Модем по устойчивости к климатическим воздействиям
соответствует исполнению УХЛ 3.1 по ГОСТ 15150, но для
работы при температуре окружающего воздуха от
0 до 50°С и относительной влажности 95% при температуре
35°С без конденсации влаги.

z По устойчивости к механическим воздействиям модем имеет
виброустойчивое исполнение V1 по ГОСТ 12997

z  Модем сохраняет работоспособное состояние,
обеспечивает обмен информацией между персональным
компьютером (ПК) и датчиком без сбоев и искажений при
воздействии переменного магнитного поля частотой
50 Гц напряженностью до 400 А/м

z Модем имеет степень защиты от воздействия пыли и воды
IP30 по ГОСТ 14254

z Питание модема осуществляется от последовательного
порта ПК

z Габаритные размеры не более 120х77х23 мм

z Масса не более 0,15 кг

ПК $ персональный компьютер,
Rн $ суммарное сопротивление всех нагрузок в системе управления (показывающий,
регистрирующий прибор и др.) должно быть не менее 250 Ом.

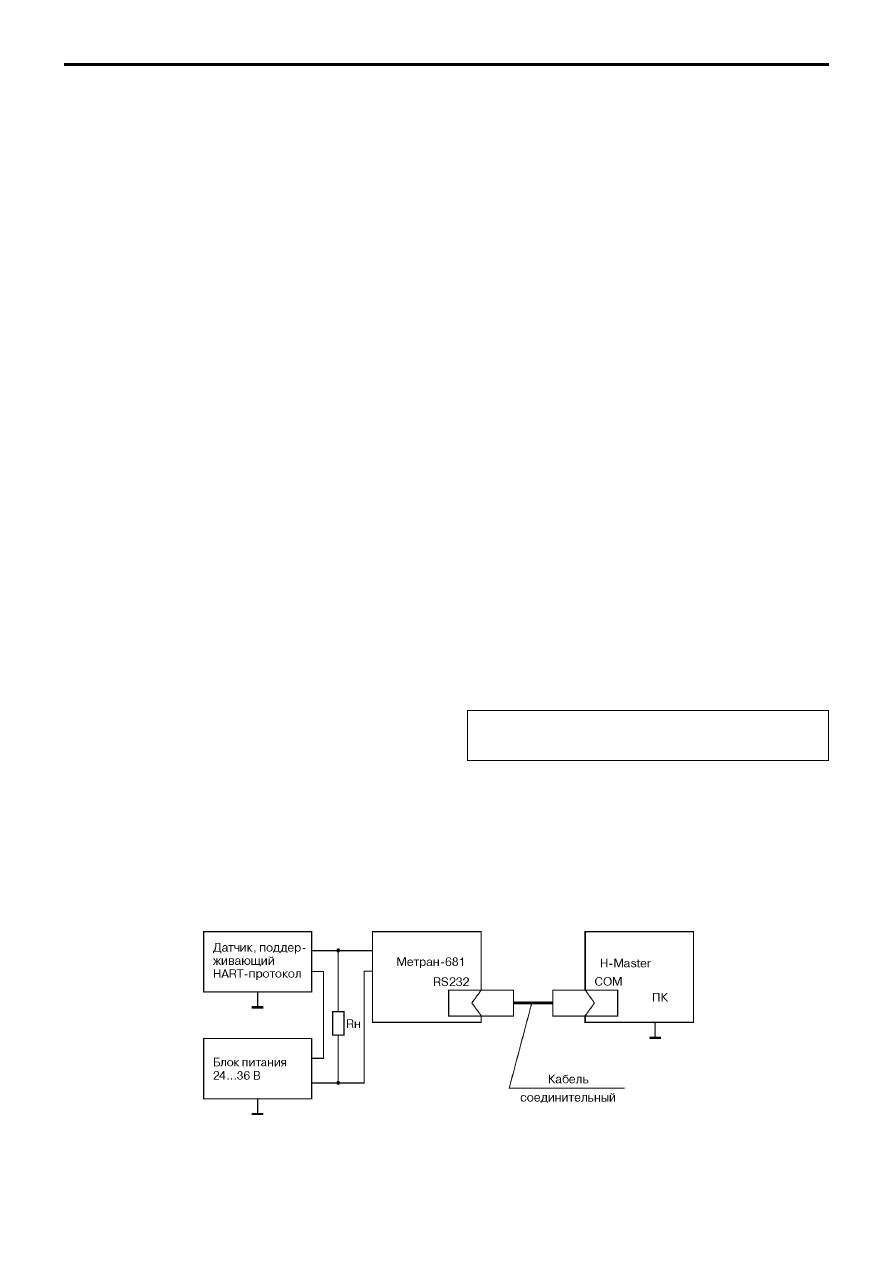

СХЕМА ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

1

 2

1. Условное обозначение изделия.
2. Обозначение взрывозащиты:

Ex

взрывозащищенное исполнение;

отсутствие обозначения означает
общепромышленное исполнение.

316

Метран682

HARTUSB модем

Метран682

Обслуживает по HART до 15 устройств,
подсоединенных к одной линии
Питание  от USB порта персонального
компьютера
Наличие взрывозащищенного исполнения
(маркировка взрывозащиты [Exia]IICX)
Модем не является средством измерений
и не вносит дополнительной погрешности
в аналоговый измерительный сигнал
ТУ 4218052125808242005

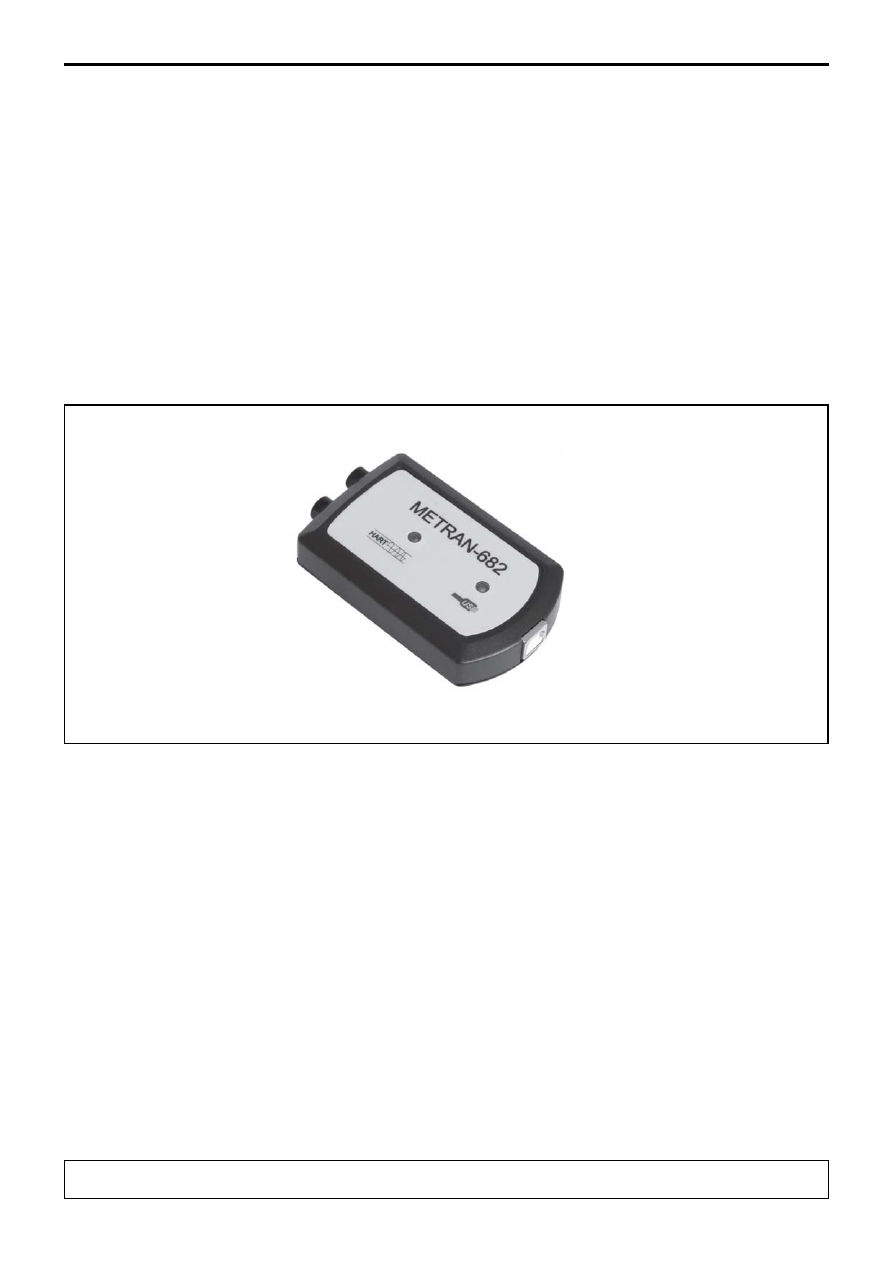

НАRТ$USB модем Метран$682 (далее модем)
предназначен для связи персонального
компьютера или системных средств АСУТП с
любыми интеллектуальными устройствами
(датчиками давления, преобразователями
температуры, расхода и др.), поддержи$
вающими НАRТ$протокол.

z

z

z

z

z

Основные достоинства модема:

$ обеспечивает высокую надежность приема/
передачи данных;
$ не требует применения блока питания;
$ имеет два световых индикатора (питание и
информационный обмен);
$ имеет малые размеры и удобен в использовании;
$ обеспечивает возможность настройки
подключенных HART устройств из любой точки
токовой петли;
$ может применяться с различным программным
обеспечением (HART$Master, HART OPC$сервер,
AMS, Rosemount Radar Master, Radar configuration
tools, Engineering assistant, Visual Instrument и т. д.).

Код ОКП 42 18214
