Метран400

233

1. Тип счетчика тепла.
2. Код вычислителя:

А $ теплоэнергоконтроллер ТЭКОН$17;
Б $ тепловычислитель ТВМ$5;
В $ теплоэнергоконтроллер ИМ2300;
Г $ тепловычислитель СПТ$941;
Д $ тепловычислитель СПТ$961.

3. Исполнение счетчика: 01, 02 или 03 $ по табл.1.
4. Диаметры условного прохода Dу преобразователей расхода Метран$300ПР,  устанавливаемых  на подающем/обратном
трубопроводах, выбираются из ряда Dу = 25, 32, 50, 80, 100, 150, 200, 250, 300 мм с учетом расхода теплоносителя в соответствии
с табл.3  (для Метран 400$01 ставится "х" в соответствующем трубопроводе $ в случае отсутствия в нем расходомера).
5.  Верхний предел измерений датчиков давления (МПа), устанавливаемых  на подающем/обратном трубопроводах.
В скобках указывается код выходного сигнала датчиков давления:

42 $ 4$20 мА;
05 $  0$5 мА;
при отсутствии датчика ставится "х".

6. Внутренние фактические диаметры подающего/обратного/подпиточного трубопроводов в мм; при отсутствии трубопровода
ставится "х".

Примечания:
1. При заказе  теплосчетчика для системы теплоснабжения, отличной от схемы $ подающий трубопровод/обратный

трубопровод/подпиточный трубопровод, необходимо указать назначение трубопроводов.

2. Дополнительно для Метран$400$Б,$Г,$Д заказываются блоки питания  преобразователей Метран$300ПР и датчиков

давления (см. табл.3).

3. При необходимости заказывается дополнительное оборудование (см. табл.2).
4. При заказе Метран$400$В, при необходимости, оговаривается комплектация контроллера источником питания

модели 3$2 (см. раздел "ИМ2300").

5. Возможен заказ преобразователей расхода Метран$300ПР в комплекте с прямолинейными участками

(см. раздел "Метран$300ПР").

ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ МЕТРАН400 ПРИ ЕГО ЗАКАЗЕ

Метран400  А  03  100/80  1,6(42)/1,0(42)  100/80/60

1

2

3

4

5

6

234

Метран400

СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ФУНКЦИОНАЛЬНЫХ БЛОКОВ СЧЕТЧИКОВ ТЕПЛА

В схемах приняты следующие условные обсзначения:

Метран300ПР  $ преобразователь расхода
ТЭКОН17 (БК)  теплоэнергоконтроллер
ИМ2300  теплоэнергоконтроллер
ТВМ5, СПТ941, СПТ961 $ тепловычислители
ТС $ термопреобразователи сопротивления платиновые

ДИ $ датчики избыточного давления 4$20мА
БП $ внешний источник питания Метран $ 602 ($ 604)
Допускается применение блоков питания других
производителей.

Индексы:

п $ подающий трубопровод;
о $ обратный трубопровод;
х $ подпиточный трубопровод.

Рис.1. Пример схемы соединений МЕТРАН400А (открытая система) с контролем давления

в трубопроводах (подающем и обратном) и измерением температуры в подпиточном трубопроводе.

ПРИМЕЧАНИЯ:

1. Схема приведена для базового комплекта ТЭКОН$17.
2. При подключении к ТЭКОН$17 датчиков с унифицированным токовым выходом необходимо на клеммной колодке модуля
МИ запаять перемычку соответствующего канала.
3. Привязка первичных средств измерений (преобразователей расхода, температуры, давления) к конкретному трубопроводу
(подающему, обратному и т.д.) производится при программировании теплоэнергоконтроллера ТЭКОН$17.

Метран400

235

Рис.2. Пример схемы соединений МЕТРАН400В02 (закрытая система)

с теплоэнергоконтроллером ИМ2300$ЩМ, контролем давления  в подающем и обратном трубопроводах и

контролем расхода по обратному трубопроводу.

ПРИМЕЧАНИЯ:

1. Привязка первичных средств измерения (преобразователей расхода, температуры, давления и т.п.) производится

на заводе$изготовителе согласно заказу.

2. По заказу контроллер комплектуется источником питания модели 3$2 с двумя выходами 24 В; 0,1 А.

236

Метран400

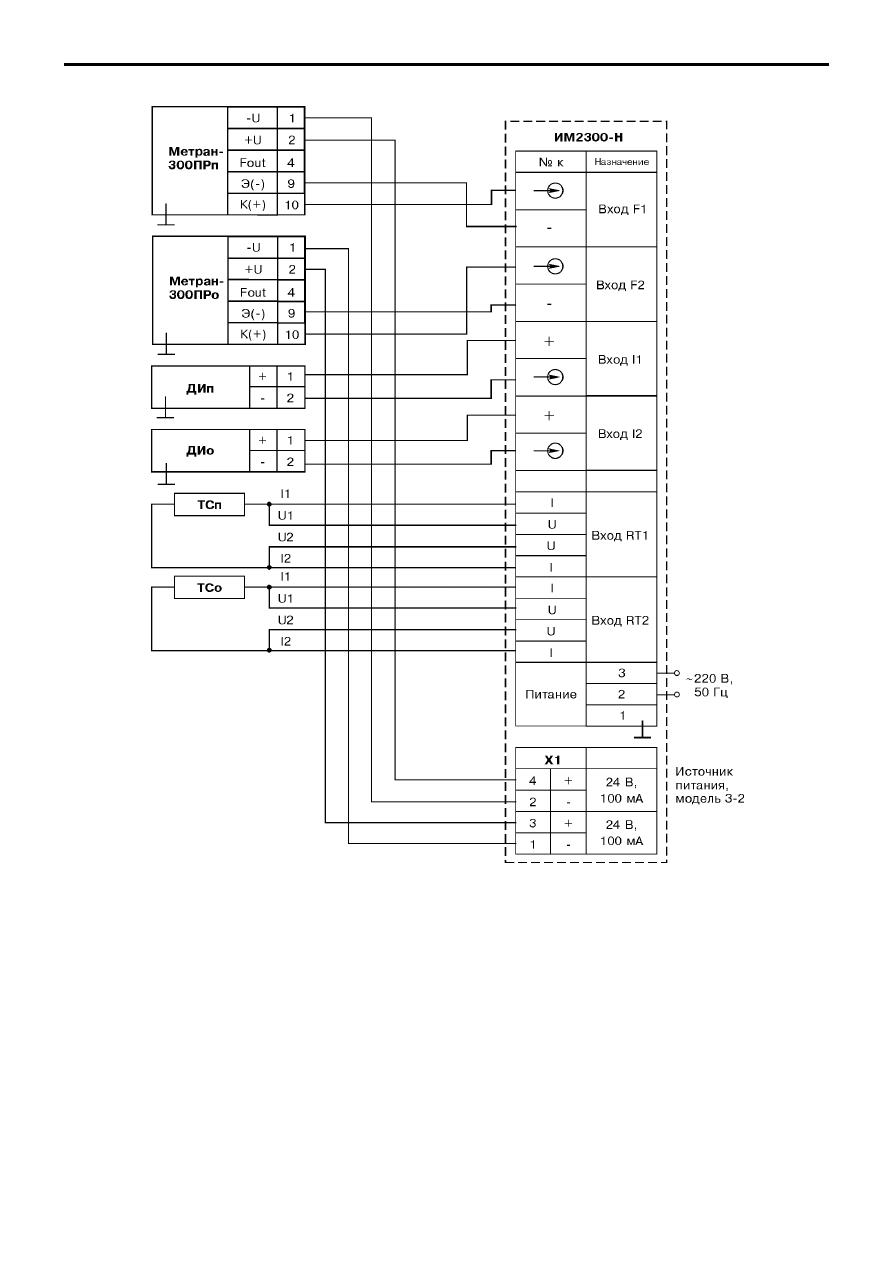

Рис.3. Пример схемы соединений МЕТРАН400В02 (закрытая система)

с теплоэнергоконтроллером ИМ2300$Н, контролем давления  в подающем и обратном трубопроводах и контролем

расхода по обратному трубопроводу.

ПРИМЕЧАНИЯ:

1. Привязка первичных средств измерения (преобразователей расхода, температуры, давления и т.п.) производится

на заводе$изготовителе согласно заказу.

2. По заказу контроллер комплектуется источником питания модели 3$2 с двумя выходами 24 В; 0,1 А.
