Метран400

229

Счетчик тепла

Метран400

Код ОКП 42 1433

Теплоноситель вода сетевая по

СНиП 2.04.0786 "Тепловые сети"

Диапазон температур теплоносителя

1...150°С

Разность температур теплоносителя в

подающем и обратном трубопроводах (

∆∆∆∆∆t)

не менее 5°С

Пределы измерений расхода

0,18...2000 м

/ч

Давление в трубопроводах до 1,6 МПа

Класс теплосчетчика В

по ГОСТ Р 516492000

Связь с внешними устройствами
вычислительной техники
Внесен в Госреестр средств измерений
под №1646302, сертификат №12879,
ТУ 42180351258082497

z
z

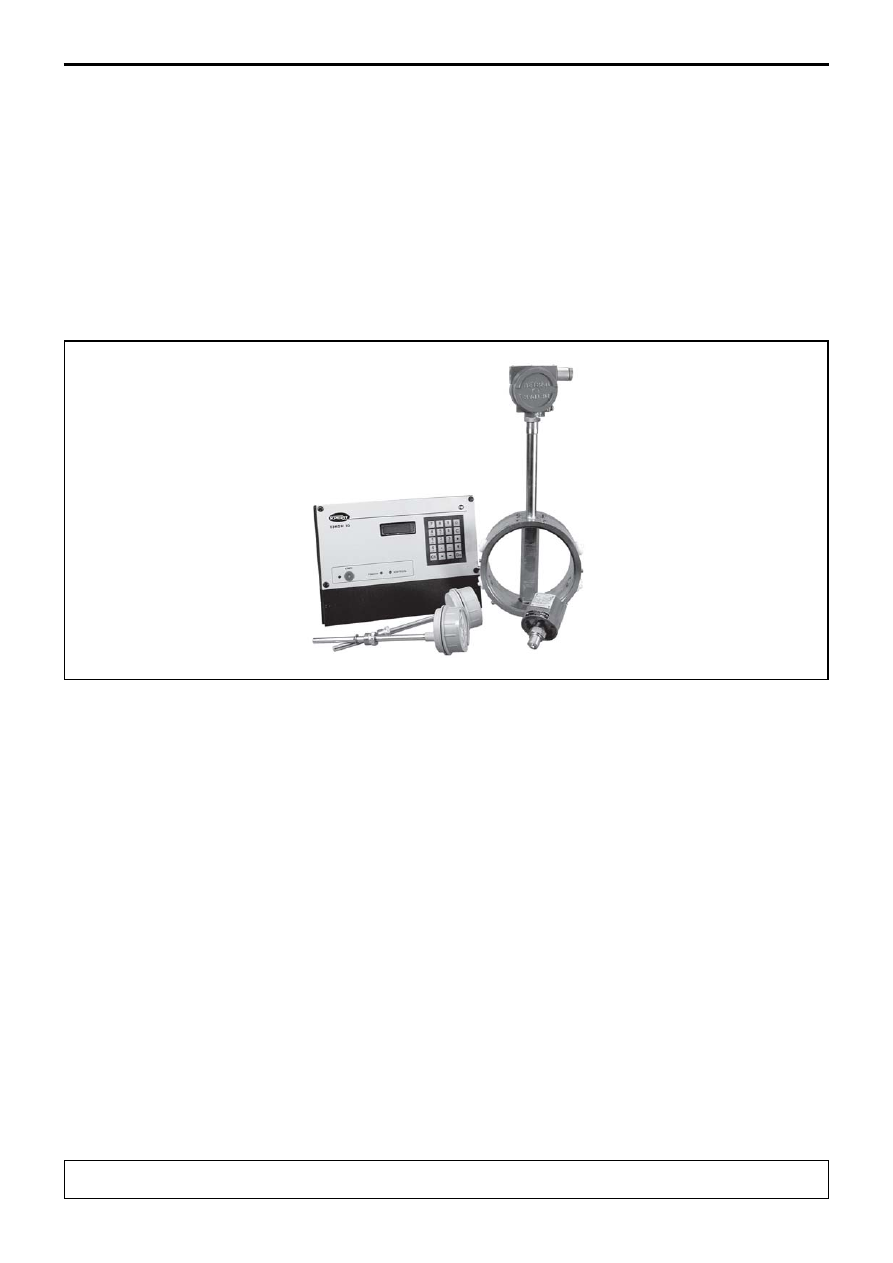

Счетчик тепла Метран$400 предназначен для

коммерческого учета количества тепловой энергии
и массы теплоносителя у производителя или
потребителя, контроля параметров теплоносителя.

Основные преимущества:

$ 5 типов тепловычислителей с различными
функциональными возможностями;
$ системы теплоснабжения любой конфигурации;
$ беcпроливной и имитационный метод поверки
преобразователя расхода Метран$300ПР, входящего
в состав теплосчетчика;
$ возможность монтажа Метран$300ПР на
горизонтальном, вертикальном или наклонном
участке трубопровода при любой ориентации
относительно оси трубопровода без снижения
точности;
$ высокая надежность, стабильность в течение
длительного времени при наличии вибраций
трубопровода, изменений температуры и давления
рабочей среды;
$ сохранение информации при отключенном питании;
$ применение как на стороне источника тепловой
энергии, так и на стороне потребителя;
$ применение в составе АСКУЭ.

230

Метран400

РАБОТА И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Счетчик тепла (в дальнейшем $ счетчик) предназначен

для измерения параметров теплоносителя (объемного
расхода, температуры, давления) в трубопроводах систем
теплоснабжения (теплопотребления), последующего
вычисления тепловой энергии и массы теплоносителя,
архивирования, хранения результатов в энергонезависимой
памяти и передачи их для регистрации на внешние устройства
вычислительной техники.

Обеспечивается автоматическая регистрация

среднечасовых и среднесуточных значений параметров
теплоносителя, ведутся часовые и суточные

архивы значений тепловой энергии и массы теплоносителя,
глубиной архивирования в зависимости от применяемого
вычислителя.

Результаты измерений и вычислений выводятся на

табло вычислителя и на компьютер.

Связь с внешними устройствами вычислительной

техники обеспечивается по стандартным интерфейсам типа
"токовая петля", RS232, RS485.

Исполнения счетчиков тепла Метран$400 в

зависимости от применения их в системах теплоснабжения
(теплопотребления) приведены в табл.1.

Таблица 1

Исполнение счетчика

Метран$400

Применение в системах теплоснабжения (теплопотребления)

Метран40001

В закрытых системах с установкой одного преобразователя расхода Метран$300ПР
(на подающем или обратном трубопроводах тепловой сети)

Метран40002

В закрытых системах с установкой двух преобразователей расхода Метран$300ПР
(на подающем и обратном трубопроводах тепловой сети)

Метран40003*

В открытых системах с установкой двух преобразователей расхода Метран$300ПР
(на подающем и обратном трубопроводах тепловой сети) и непосредственным
контролем температуры холодной воды в подпиточном трубопроводе

* Исполнение Метран$400$03 позволяет обслуживать системы теплоснабжения различной конфигурации с числом

трубопроводов более 4$х.

В зависимости от использования в составе

Метран$400 вычислителей разных типов счетчик имеет
модификации:
Метран400А $ с теплоэнергоконтроллером ТЭКОН$17;
Метран400Б $ с тепловычислителем ТВМ$5;
Метран400В $ с теплоэнергоконтроллером ИМ2300;
Метран400Г  с тепловычислителем СПТ$941;
Метран400Д  с тепловычислителем СПТ$961.

Кроме одного из перечисленных вычислителей в

состав счетчика тепла входят следующие функциональные
блоки (с их комплектом поставки):
$ преобразователь расхода вихреакустический Метран$300ПР
на определенный диаметр условного прохода трубопровода
Dу, который определяется при заказе;
$ комплект термопреобразователей сопротивления КТСПР$
001, КТПТР$01, КТСП Метран$206;

$ термопреобразователь ТСП$001, ТПТ$1$3, ТСП Метран$206
для открытых систем теплоснабжения с непосредственным
измерением температуры холодной воды;
$ датчик избыточного давления Метран$55$ДИ.

Примечания:
1. Наличие (отсутствие) и количество функцио$

нальных блоков определяется исполнением счетчика
(01, 02 или 03) и условиями заключенного потребителем
договора с теплоснабжающей организацией.

2. Интерфейсы связи с внешними устройствами

вычислительной техники в зависимости от типа
теплоэнергоконтроллера указаны в табл.2.

3. Питание преобразователя Метран$300ПР и

датчиков давления в составе счетчика Метран$400$А, $В
осуществляется от источников питания, встроенных
в ТЭКОН$17 и ИМ2300, либо от автономных источников питания;
в составе счетчика Метран$400$Б,$Г;$Д $ от автономных
источников питания (см.табл.3).

Таблица 2

* Подробная информация по техническим характеристикам и коммуникационным возможностям теплоэнергоконтроллеров

ТЭКОН$17 и ИМ2300 $ см. разделы "ТЭКОН$17" и "ИМ2300" каталога.

** Краткая информация по функциональным и коммуникационным возможностям тепловычислителей ТВМ$5,

СПТ$941, СПТ$961 приведена в разделе каталога "Тепловычислители, сертифицированные с преобразователями расхода Метран$
300ПР в составе теплосчетчиков".

Модификация

счетчика

Тип вычислителя

Интерфейс связи с внешними

устройствами вычислительной техники

Дополнительное оборудование*

(по заказу)

Метран$400$А*

ТЭКОН$17 (БК)

ИРПС (токовая петля 20 мА),

RS232, RS485 $ по заказу

Переносной регистратор информации

ТЭКОН$17РИ.

Модуль управления принтером МУП

Метран$400$В*

ИМ2300 щитового

исполнения (исп. ЩМ)

RS232, RS485

Переносной считыватель архива ИМ2330

ИМ2300 настенного

исполнения

RS485

Шнур$конвертор

RS232 RS485

Метран$400$Б**

ТВМ$5

RS232

Микротерминал, адаптер принтера АУД$Пр

Метран$400$Г**

СПТ$941

RS232C

Адаптер принтера АПС$45, переносной

накопитель АДС$90

Метран$400$Д**

СПТ$961

RS232C, RS485, IEC1107

Адаптеры**, переносной накопитель АДС$90

Метран400

231

Все вычислители, сертифицированные в составе счетчика Метран$400, обеспечены необходимыми сервисными устройствами

(адаптеры, модемы и т.д.) для организации информационно$измерительных сетей и систем теледиспетчеризации учета. Все
вычислители, за исключением СПТ$941, имеют ПО диспетчеризации (см. соответствующие разделы данного каталога).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Таблица 3

Наименование технических параметров

Норма для счетчиков с Dу, мм

100

150

200

250

300

Расход теплоносителя, куб.м/ч:
минимальный
номинальный
максимальный

0,18

7,5

0,25
12,5

0,4

25
50

120

1,5

100
200

200
400

350
700

840

1400

1200
2000

Разность температур теплоносителя
в подающем и обратном трубопроводах, °С

не менее 5

Диапазон температур теплоносителя в
подающем и обратном трубопроводах, °С

1...150

Диапазон температур в трубопроводе холодной воды, °С

1...30

Давление теплоносителя, МПа

до 1,6

Длина прямолинейных участков трубопровода*

5·Dy до Метран$300ПР и 2·Dy после,

10·Dy до Метран$300ПР и 5·Dy после**

Класс счетчика тепла по ГОСТ Р 51649$2000

Выходной сигнал преобразователя Метран$300ПР для
связи с вычислителями:

ТЭКОН$17
ИМ2300, СПТ$941, СПТ$961

"замкнуто/разомкнуто" $ оптопара (ОП) $
(см.раздел "Метран$300ПР")

ТВМ$5

$ токоимпульсный (ТИ) $ модификация ТВМ$5$Н
$ "замкнуто/разомкнуто" $ оптопара (ОП)
(см.раздел "Метран$300ПР")

Питание электрических цепей функциональных блоков:
$ вычислителей ТЭКОН$17, ИМ2300, СПТ$961

220 В, 50 Гц

$ вычислителей ТВМ$5, СПТ$941

от встроенной литиевой батареи

$ преобразователя расхода Метран$300ПР

от встроенного в ТЭКОН$17 и ИМ2300 источника
постоянного тока 18 В или 24 В $ при заказе
Метран$400$А, $В***

от дополнительно заказываемого источника питания
ИМ2320.02, Метран$602,$604 $ при заказе Метран 400$Б;$Г;Д или
адаптера АДП$81.11 при заказе
Метран400$Г, $Д

$ датчиков давления

от встроенного в ТЭКОН$17 и ИМ2300 источника
постоянного тока 24 В $ при заказе Метран$400$А,$В

от дополнительно заказываемого источника питания
постоянного тока 15$42 В (например, Метран$602,$604) $
при заказе Метран$400$Б,$Д или АДП81.11(Метран$400$Д)

Масса, кг, не более:
ТЭКОН$17
ИМ2300
ТВМ
СПТ$941
СПТ$961
Метран$300ПР
Метран$43$ДИ (Метран$43Ф$ДИ)
Метран$55$ДИ
КТСПР$001, КТСП Метран$206

6,5
1,1
1,0

0,75

от 2,4 до 38 (в зависимости от Dy)

2,5
0,5
0,6

* Для преобразователя расхода Метран$300ПР$25$В прямолинейные участки входят в конструкцию проточной части.
** Требования к длинам прямолинейных участков см. раздел "Метран$300ПР". Возможна поставка расходомеров с

прямолинейными участками соответствующих типоразмеров (см. раздел Метран$300ПР).

*** Для теплоэнергоконтроллера ИМ2300 в этом случае необходима комплектация блоком питания модели

3$2(см.раздел ИМ2300)

232

Метран400

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФУНКЦИОНАЛЬНЫХ БЛОКОВ

Таблица 4

УХЛ3.1(t1)

5...50°С;

УХЛ3.1(t2)

$10...50°С;

УХЛ3.1(t3)

5...70°С;

У2(t4)

$30...50°С;

У2(t5)

$40...50°С;

У2(t6)

$40...70°С.

Не допускается наличие постоянных магнитных полей или переменных полей сетевой частоты с напряженностью

более 400 А/м.

МОНТАЖ ФУНКЦИОНАЛЬНЫХ БЛОКОВ

Функциональные блоки

Внешние факторы

(по ГОСТ 15150$69)

Метран$300ПР

(УХЛЗ.1)

КТПТР$01,

КТСПР

(У3)

КТСП

Метран$206

(У1.1)

Метран$43$ДИ

(Метран$43Ф$ДИ),

Метран$55ДИ

ТЭКОН$17

(СПТ$941,$961)

ИМ2300

ТВМ$5

(УХЛ 4.2)

Температура
окружающей
среды, °С

$10...60

$50...50

$45...60

$10...50

0...40

5...50

Относительная
влажность, % при 35
°С и ниже без
конденсации влаги

не более 95

не более

90 (95)

не более 80

Степень защиты
от воды и пыли по
ГОСТ 14254$96

IP65

IP65, IP55

IP65

IP65, IP55

IP20 (IP65)

IP30

IP54

Размещение и монтаж функциональных блоков

Метран$ 400 следует производить в строгом соответствии с
указаниями по монтажу блоков и утвержденным проектом
установки Метран$400.

Преобразователь расхода Метран$300ПР

устанавливается на участке магистрали, где гарантировано
полное заполнение трубопроводов теплоносителем, при этом
длина прямолинейного участка указана в табл.3.

Для соединения Метран$300ПР и теплоэнерго$

контроллеров ТЭКОН$17 и ИМ2300 рекомендуется применять
медный 4$х жильный экранированный кабель или провод сечением
не менее 0,35мм

длиной не более 200 м; сопротивление каждого

провода не более 20 Ом, наружный диаметр кабеля не более 9 мм.

При питании преобразователя Метран$300ПР от

внешнего источника соединение Метран$300ПР с источником
и вычислителем рекомендуется производить любым медным
двухжильным гибким экранированным кабелем или проводом
с сечением каждой жилы не менее 0,35 мм

, длиной не более

200 м, сопротивлением каждой жилы не более 20 Ом.

Рабочая часть термопреобразователей ТС

направляется против потока или перпендикулярно потоку
теплоносителя.

Подключение ТС к вычислителям ТЭКОН$17, ИМ2300,

СПТ$941, СПТ$961 необходимо выполнять по 4$х проводной
схеме медным гибким проводом с сечением каждой жилы не
менее 0,35 мм

. Максимальное расстояние до вычислителя

для неэкранированного кабеля $ 100м, для экранированного
кабеля $ до 2км(СПТ$961).

Подключение ТС к тепловычислителю ТВМ$5

производится по 3$х проводной схеме медным гибким
проводом с сечением каждой жилы не менее 0,5мм

(например,КМВ). Максимальное расстояние при этом $ 300м.
Допускается производить подключение по 2$х проводной схеме
проводом ШВВП 2х0,75, длина провода не более 7 м.

Подключение датчиков давления к вычислителю $ по

2$х проводной схеме медным кабелем или проводом сечением
не менее 0,35 мм

При подключении датчиков давления к ТЭКОН$17

необходимо на клеммной колодке модуля МИ запаять
перемычку соответствующего канала.

Монтаж тепловычислителей:

ТЭКОН$17 $ настенный, щитовой (по спецзаказу);
ИМ2300 $ щитовой (исп. "ЩМ"), настенный;
ТВМ$5, СПТ$941,$961 $ настенный.

Габаритные размеры тепловычислителей:

$ ТЭКОН$17

310х225х130 мм;

$ ИМ2300

144х72х130 мм щитового исполнения;
170х190х45 мм настенного исполнения;

$ ТВМ$5

193х191х103мм;

$ СПТ$941

180х194х64мм;

$ СПТ$961

244х220х70мм.

НАДЕЖНОСТЬ

Средний срок службы счетчика Метран 400 $

12 лет.

ПОВЕРКА

Межповерочный интервал $ 4 года.
При использовании счетчика в качестве

коммерческого обязательно присутствие при поверке
представителя территориального органа Госстандарта.

содержание .. 55 56 57 58 ..
