Метран421

221

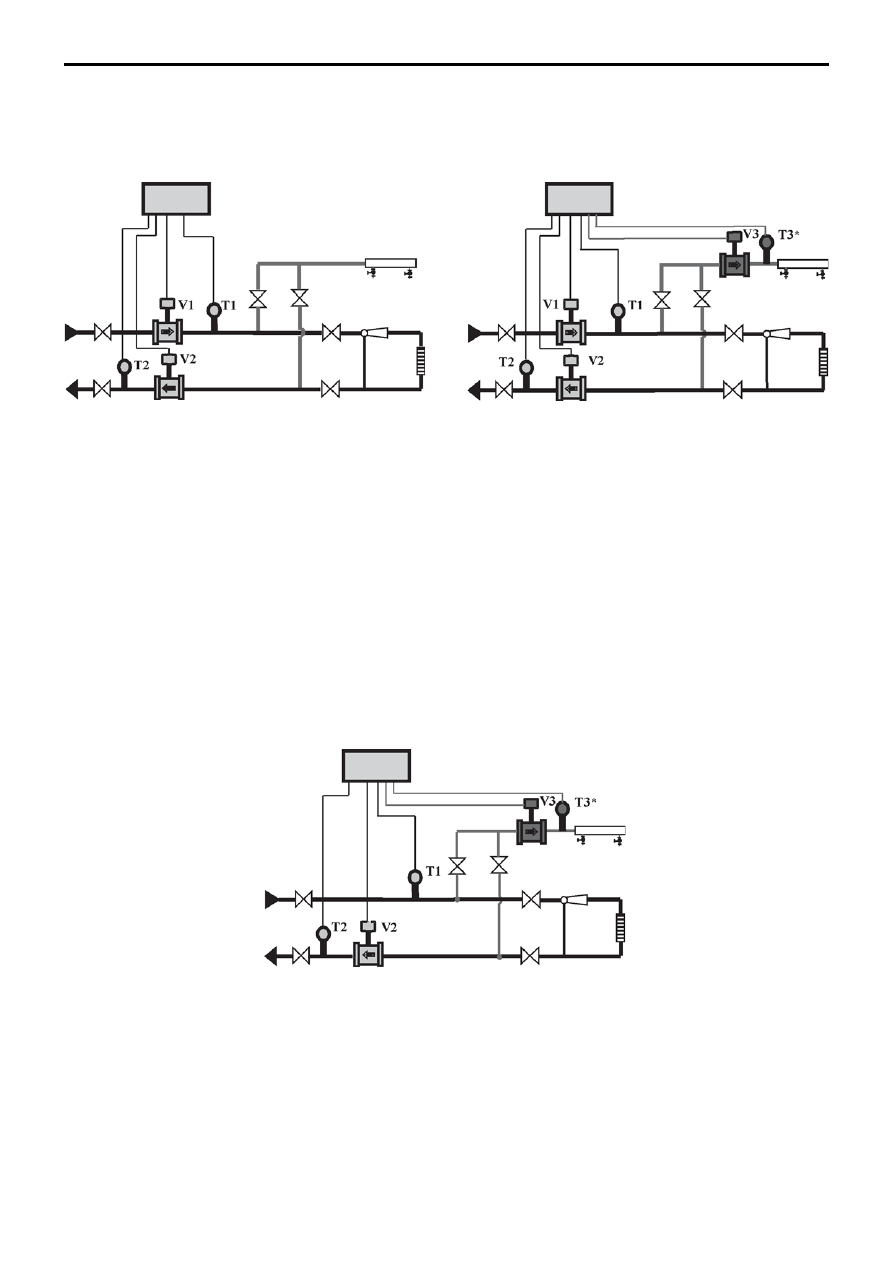

ОТКРЫТАЯ СИСТЕМА ТЕПЛОСНАБЖЕНИЯ

С ВОДОРАЗБОРОМ В ТУПИКОВУЮ СИСТЕМУ ГВС

Рис.2.1

Метран421А, ВКТ701,02;
ТВ1:  G1=

ρ1V1; G2=ρ1V2; G3=G1$G2;

Q=G1(h1$h2)+G3(h2$hх) либо Q=G2(h1$h2)+G3(h1$hх)

Метран421Б, Эльф01
ТВ1:  G1=

ρ1V1; G2=ρ1V2; Q=G1(h1$hх)$G2(h2$hх)

Рис.2.2, 2.2*

Метран421А, ВКТ701,02
ТВ1:  G1=

ρ1V1; G2=ρ2V2; G3=ρ3V3;

Q=G1(h1$h2)+G3(h2$hх) либо Q=G2(h1$h2)+G3(h1$hх)

*Метран421А, ВКТ703
ТВ1:  G1=

ρ1V1; G2=ρ2V2; G3=ρ3V3;

Q=G1(h1$h2)+G3(h2$hх) либо Q=G2(h1$h2)+G3(h1$hх);
Qг=G3(h3$hх)

Метран421Б, Эльф02
ТВ1: G1=

ρ1V1; G2=ρ1V2; Q=G1(h1$hх)$G2(h2$hх)

ТВ2: V3

*Метран421Б, Эльф03
ТВ1: G1=

ρ1V1; G2=ρ1V2; Q=G1(h1$hх)$G2(h2$hх)

ТВ2: G3=

ρ3V3; Qг=G3(h3$hх)

Рис.2.3, 2.3*

Метран421А, ВКТ701,02; Метран421А*, ВКТ703*
ТВ1: G2=

ρ2V2; G3=ρ3V3; G1=G2+G3;

Q=G1(h1$h2)+G3(h2$hх) либо Q=G2(h1$h2)+G3(h1$hх)

*Метран421А, ВКТ703
ТВ1: G2=

ρ2V2; G3=ρ3V3; G1=G2+G3

Q=G1(h1$h2)+G3(h2$hх) либо Q=G2(h1$h2)+G3(h1$hх)
Qг=G3(h3$hх)

222

Метран421

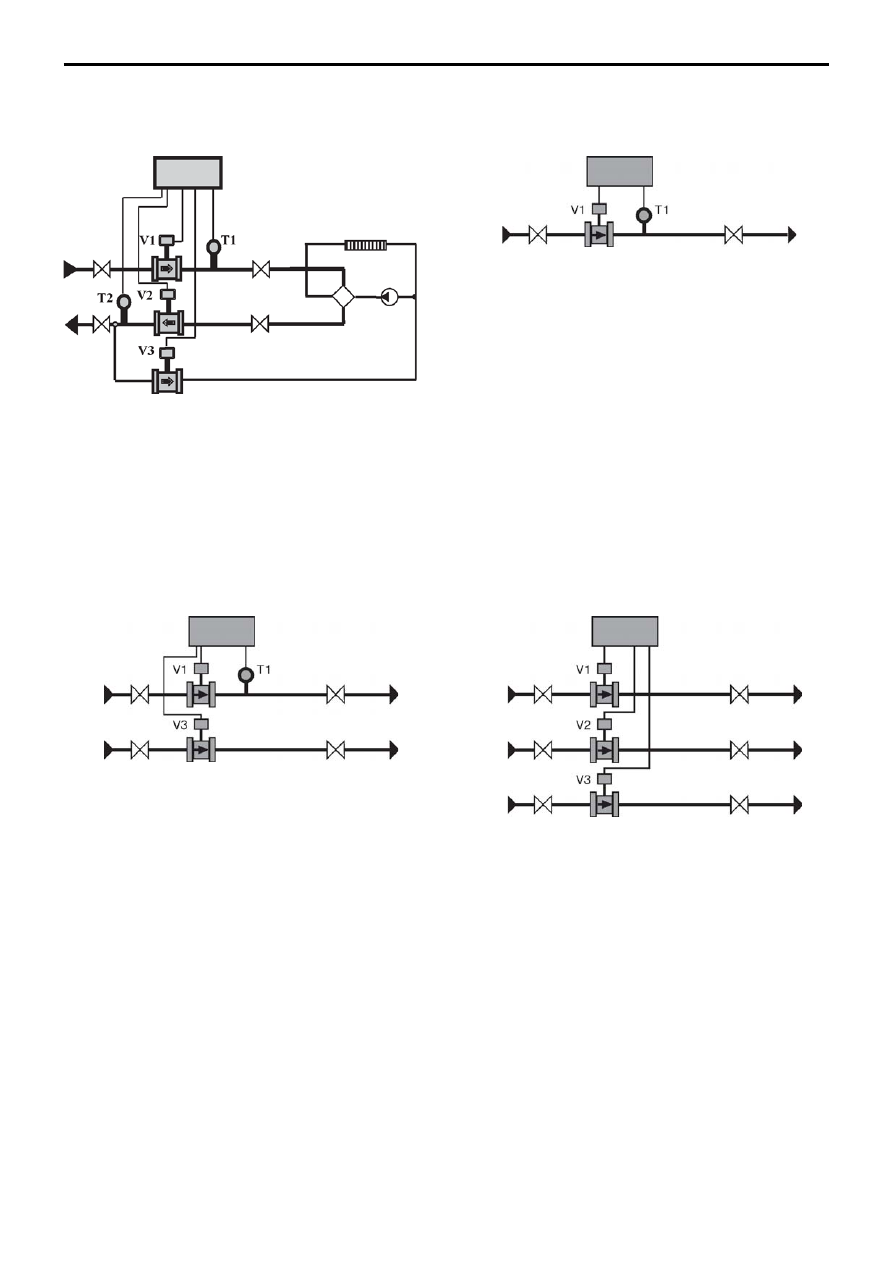

УЧЕТ ТЕПЛОВОЙ ЭНЕРГИИ

В ОТДЕЛЬНОМ ТРУБОПРОВОДЕ

СИСТЕМА ОТОПЛЕНИЯ,

ПРИСОЕДИНЯЕМАЯ ПО НЕЗАВИСИМОЙ СХЕМЕ

УЧЕТ ТЕПЛОВОЙ ЭНЕРГИИ И ОБЪЕМА ВОДЫ

В ОТДЕЛЬНЫХ ТРУБОПРОВОДАХ

УЧЕТ ОБЪЕМА ВОДЫ

В ОТДЕЛЬНОМ ТРУБОПРОВОДЕ

Рис.6

Метран421А, ВКТ701,02.03;
ТВ1 (ТВ2):  V1; (V2; V3)
Метран421Б, Эльф01,02,03
ТВ1 (ТВ2):  V1; (V2)

Рис.5

Метран421А, ВКТ701,02.03;
Метран421Б, Эльф01,02,03
ТВ1 (ТВ2): G1=

ρ1V1; Q=G1(h1$hх); V3

Рис.3.

Метран421А, ВКТ701,02;
ТВ1:  G1=

ρ1V1; G2=ρ2V2; G3=ρ3V3;

Q=G1(h1$h2)+G3(h2$hх)

Рис.4

Метран421А, ВКТ701,02.03;
Метран421Б, Эльф01,02,03
ТВ1 (ТВ2):  G1=

ρ1V1; Q=G1(h1$hх)

Метран421

223

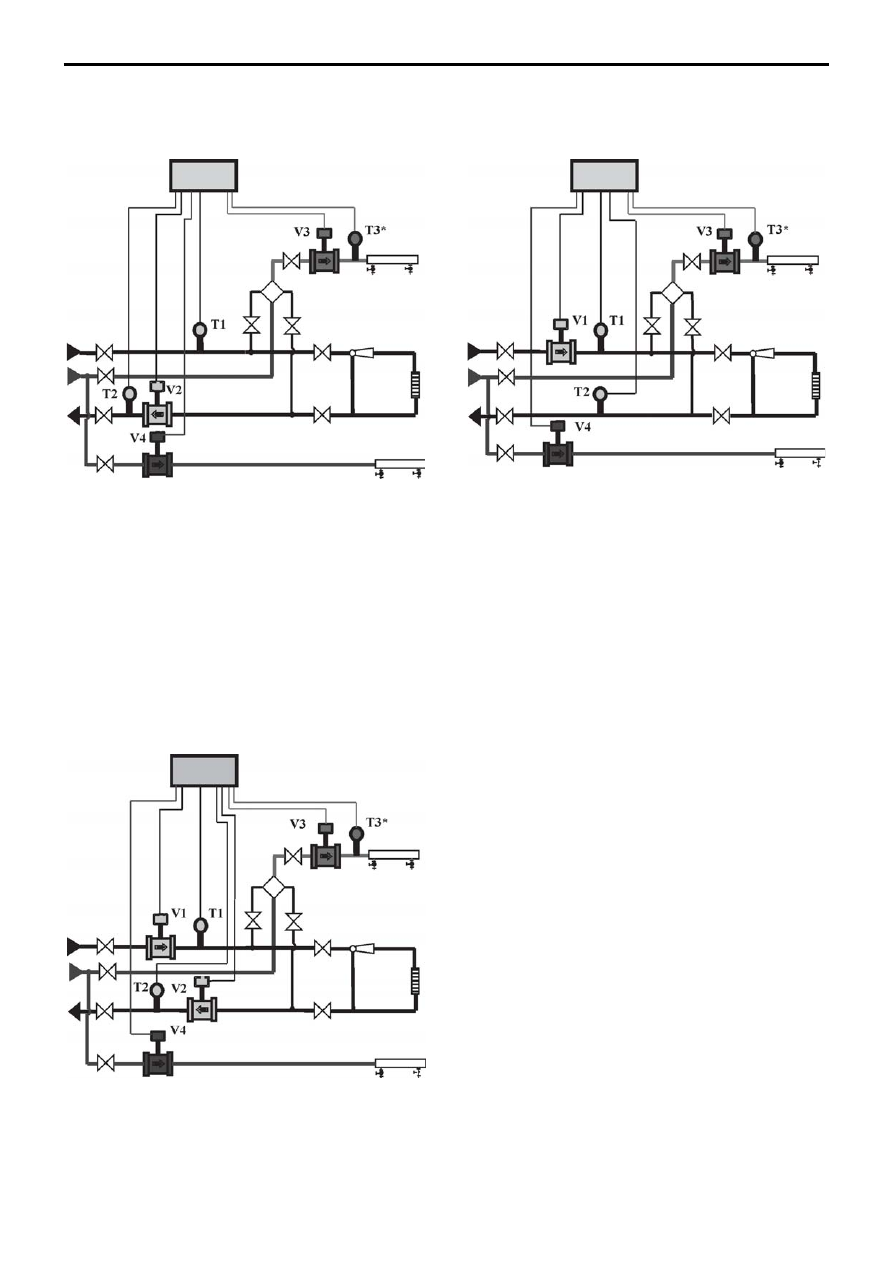

СИСТЕМА ОТОПЛЕНИЯ, ПРИСОЕДИНЯЕМАЯ ПО ЗАВИСИМОЙ СХЕМЕ,

ТУПИКОВОЕ ГВС С ОДНОСТУПЕНЧАТЫМ ПОДОГРЕВОМ, ХВС

Рис.7.1

Метран421А, ВКТ701,02
ТВ1: G2=

ρ2V2; G1=G2; Q=G2(h1$h2);V3

ТВ2: V4

*Метран421А, ВКТ703
ТВ1: G2=

ρ2V2; G1=G2; Q=G2(h1$h2); G3=ρ3V3; Qг=G3(h3$hх)

ТВ2: V4

Метран421Б, Эльф02;
ТВ1: G2=

ρ2V2; G1=G2; Q=G2(h1$h2); V3

ТВ2: V4

*Метран421Б, Эльф03
*ТВ1: G2=

ρ2V2; G1=G2; Q=G2(h1$h2);

*TB2: G3=

ρ3V3; Qг=G3(h3$hх); V4

Рис.7.2

Метран421А, ВКТ701,02; ВКТ703*
ТВ1: G1=

ρ1V1; G2=G1; Q=G1(h1$h2); V3

ТВ2: V4

*Метран421А, ВКТ703
ТВ1: G1=

ρ1V1; G2=G1; Q=G1(h1$h2); G3=ρ3V3;

Qг=G3(h3$hх)

ТВ2: V4

Метран421Б, Эльф02; Эльф03*
ТВ1: G1=

ρ1V1; G2=G1; Q=G1(h1$h2); V3

ТВ2: V4

*Метран421Б, Эльф03
ТВ1: G1=

ρ1V1; G2=G1; Q=G1(h1$h2);

TB2: G3=

ρ3V3; Qг=G3(h3$hх);V4

Метран421А, ВКТ701,02;
ТВ1:  G1=

ρ1V1; G2= ρ2V2; Q=G1(h1$h2)

либо Q=G2(h1$h2); V3

ТВ2: V4

*Метран421А, ВКТ703
ТВ1: G1=

ρ1V1; G2=ρ2V2; Q=G1(h1$h2) либо Q=G2(h1$h2)

ТВ2: G3=

ρ3V3; Qг= G3(h3$hх); V4

Метран421Б, Эльф02
ТВ1: G1=

ρ1V1; G2=ρ2V2; Q=G1(h1$h2) либо Q=G2(h1$h2)

ТВ2: V3; V4
*Метран421Б, Эльф03
ТВ1: G1=

ρ1V1; G2=ρ2V2; Q=G1(h1$h2) либо Q=G2(h1$h2)

TB2: G3=

ρ3V3; Qг=G3(h3$hх); V4

Рис.7.3

224

Метран421

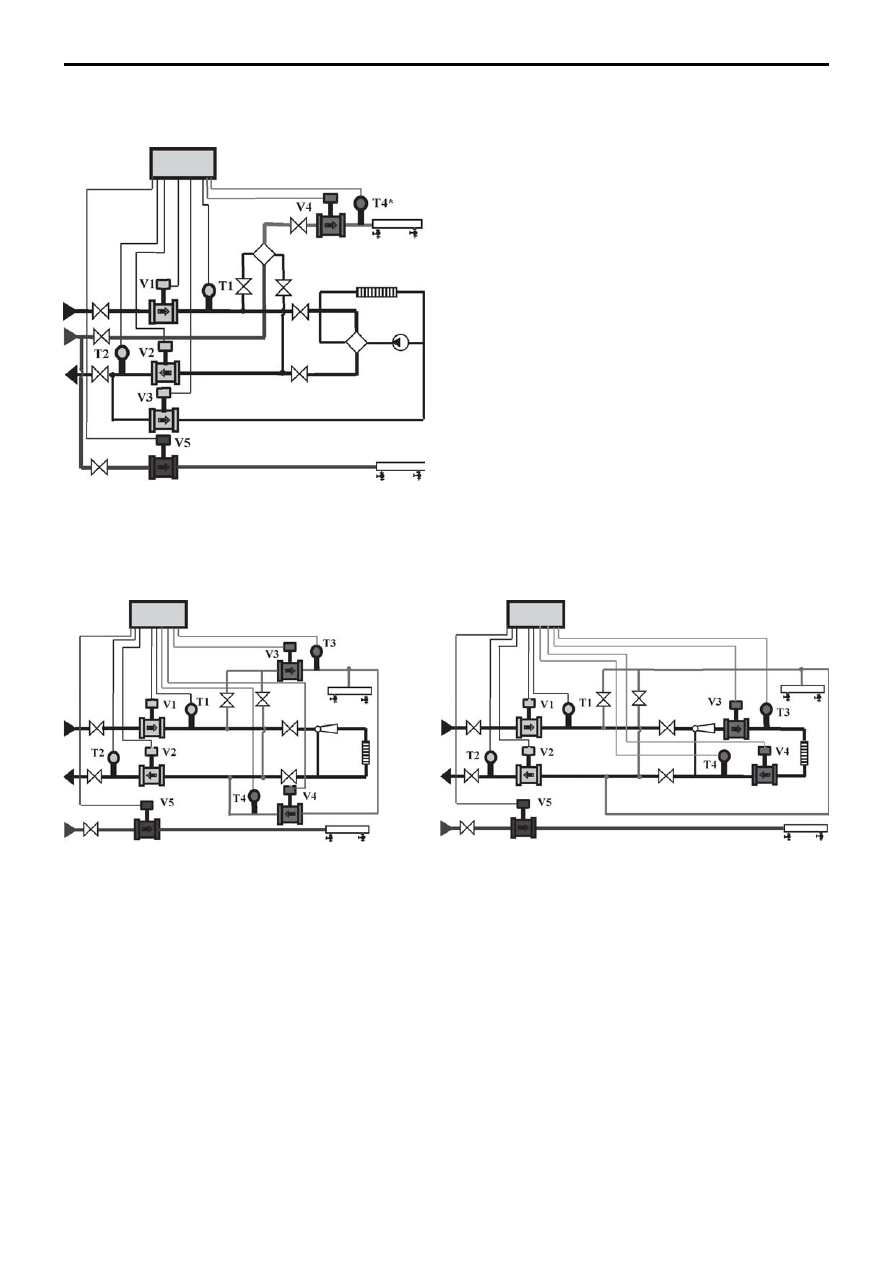

СИСТЕМА ОТОПЛЕНИЯ, ПРИСОЕДИНЯЕМАЯ ПО НЕЗАВИСИМОЙ СХЕМЕ,

ТУПИКОВОЕ ГВС С ОДНОСТУПЕНЧАТЫМ ПОДОГРЕВОМ, ХВС

Метран421А, ВКТ703*
ТВ1:  G1=

ρ1V1; G2=ρ2V2; G3=ρ3V3;

Q=G1(h1$h2)+G3(h2$hх);
ТВ2: V4, V5
*Метран421А, ВКТ703
ТВ1:  G1=

ρ1V1; G2=ρ2V2; G3=ρ3V3;

Q=G1(h1$h2)+G3(h2$hх);
ТВ2: G4=

ρ4V4; Qг=G4(h4$hx); V5

Рис.8

СИСТЕМА ОТОПЛЕНИЯ, ПРИСОЕДИНЯЕМАЯ ПО ЗАВИСИМОЙ СХЕМЕ,

ОТКРЫТЫЙ ВОДОРАЗБОР НА ГВС С ЦИРКУЛЯЦИЕЙ, ХВС

Рис.9.1

Метран421А, ВКТ703
ТВ1:  G1=

ρ1V1; G2=ρ2V2; Gг=G1$G2;

Q=G1(h1$h2)+Gг(h2$hх) либо Q=G2(h1$h2)+G3(h1$hх); V5
ТВ2: G3=

ρ3V3; G4=ρ4V4; Gг=G3$G4;

Qг=G3(h3$h4)+Gг(h4$hх) либо Qг=G4(h3$h4)+Gг(h3$hх)

Метран421Б, Эльф03
ТВ1: G1=

ρ1V1; G2=ρ2V2; Q=G1(h1$hх)$G2(h2$hх)

ТВ2: G3=

ρ3V3; G4=ρ4V4; Qг=G3(h3$hх)$G4(h4$hх)

Рис.9.2

Метран421А, ВКТ703
ТВ1:  G1=

ρ1V1; G2=ρ2V2; Gг=G1$G2;

Q=G1(h1$h2) +Gг(h2$hх) либо Q=G2(h1$h2)+G3(h1$hх)
ТВ2: G3=

ρ3V3; G4=ρ4V4; Qо=G3(h3$h4) либо

Qо=G4(h3$h4); V5
Qг=Q$Qo, вычисление производится потребителем по данным
прибора.

Метран421Б, Эльф03
ТВ1: G1=

ρ1V1; G2=ρ2V2; Q=G1(h1$hх)$G2(h2$hх)

ТВ2: G3=

ρ3V3; G4=ρ4V4; Qо=G3(h3$h4),

либо Qо=G4(h3$h4)
Qг=Q$Qo, вычисление производится потребителем по данным
прибора.
