Метран421

225

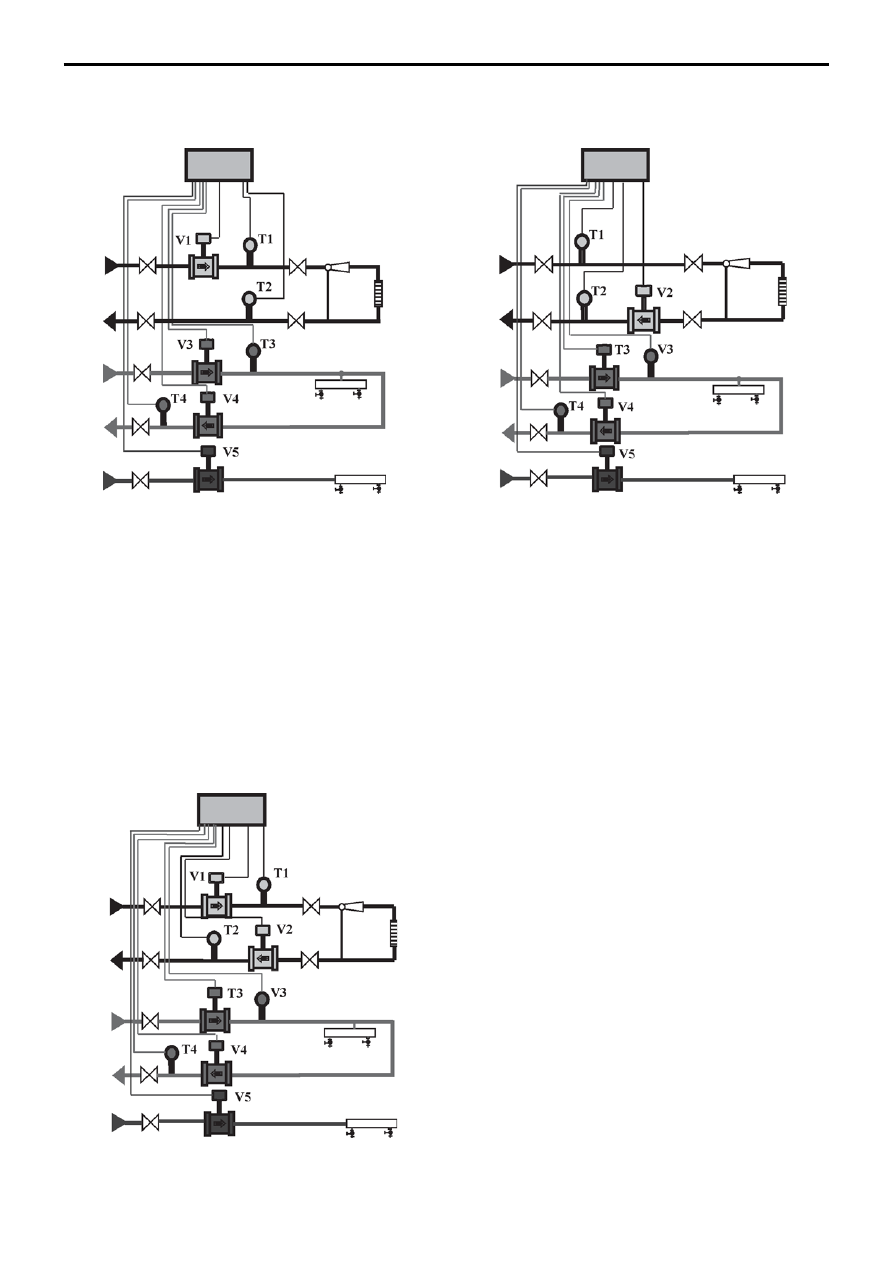

Рис.9.3

Метран421А, ВКТ703
ТВ1: G1=

ρ1V1; G2=ρ2V2; Gг=G1$G2; Q=G1(h1$h2) +Gг(h2$hх)

либо Q=G2(h1$h2)+G3(h1$hх)
ТВ2: G3=

ρ3V3; G4=G3; Qо=G3(h3$h4); V5

Qг=Q$Qo, вычисление производится потребителем по данным
прибора.

Метран421Б, Эльф03
ТВ1: G1=

ρ1V1; G2=ρ2V2; Q=G1(h1$hх)$G2(h2$hх)

ТВ2: G3=

ρ3V3; G4=G3; Qо=G3(h3$h4); V5

Qг=Q$Qo, вычисление производится потребителем по данным
прибора.

Метран421Б, Эльф03
ТВ1: G1=

ρ1V1; G2=ρ2V2; Q=G1(h1$hх)$G2(h2$hх)

ТВ2: G4=

ρ4V4; G3=G4; Qо=G4(h3$h4); V5

Qг=Q$Qo, вычисление производится потребителем по данным
прибора.

Метран421А, ВКТ703
ТВ1:  G1=

ρ1V1; G2=ρ2V2; Gг=G1$G2;

Q=G1(h1$h2)+Gг(h2$hх) либо Q=G2(h1$h2)+G3(h1$hх)
ТВ2: G4=

ρ4V4; G3=G4; Qо=G4(h3$h4); V5

Qг=Q$Qo, вычисление производится потребителем по данным
прибора.

Рис.9.4

226

Метран421

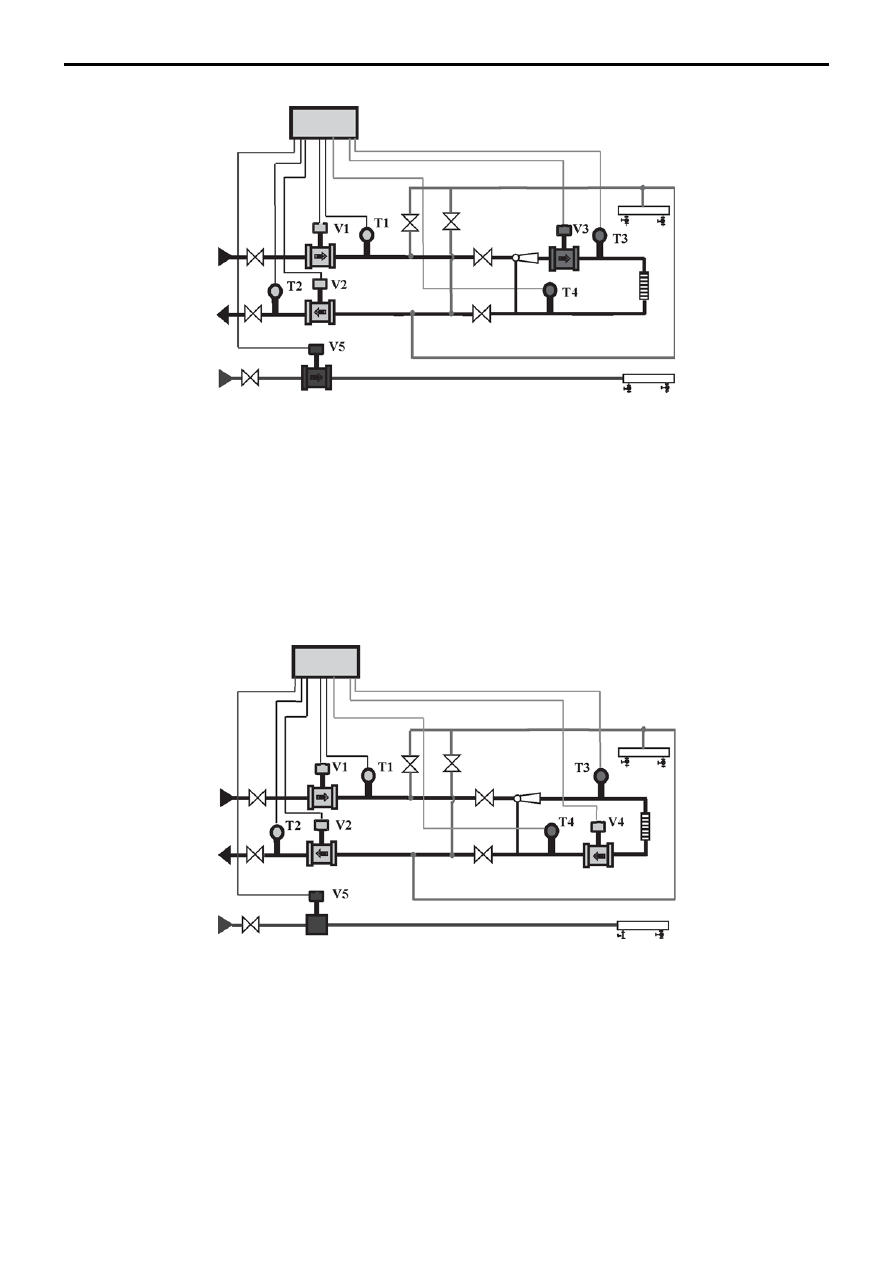

СИСТЕМА ОТОПЛЕНИЯ, ПРИСОЕДИНЯЕМАЯ ПО ЗАВИСИМОЙ СХЕМЕ,

ОБОРОТНАЯ ГВС С ОДНОСТУПЕНЧАТЫМ ПОДОГРЕВОМ, ХВС

Рис.10.3

Метран421А, ВКТ703
ТВ1: G1=

ρ1V1; G2=ρ2V2; Q=G1(h1$h2), либо

Q=G2(h1$h2); V5
ТВ2: G3=

ρ3V3; G4=ρ4V4; Gг=G3$G4;

Qг=G3(h3$h4)+Gг(h4$hх) либо Qг=G4(h3$h4)+Gг(h3$hх)

Метран421Б, Эльф03
ТВ1: G1=

ρ1V1; G2=ρ2V2; Q=G1(h1$h2),

либо Q=G2(h1$h2); V5
ТВ2: G3=

ρ3V3; G4=ρ4V4; Qг=G3(h3$hх)$G4(h4$hх)

Рис.10.1

Метран421А, ВКТ703
ТВ1:  G2=

ρ2V2; G1=G2; Q=G2(h1$h2); V5

ТВ2:  G3=

ρ3V3; G4=ρ4V4; Gг=G3$G4;

Qг=G3(h3$h4)+Gг(h4$hх) либо Qг=G4(h3$h4)+Gг(h3$hх)
Метран421Б, Эльф03
ТВ1: G2=

ρ2V2; G1=G2; Q=G2(h2$hх); V5

ТВ2: G3=

ρ2V3; G4=ρ4V4; Qг=G3(h3$hх)$G4(h4$hх)

Рис.10.2

Метран421А, ВКТ703
ТВ1: G1=

ρ1V1; G2=G1; Q=G1(h1$h2); V5

ТВ2: G3=

ρ3V3; G4=ρ4V4; Gг=G3$G4;

Qг=G3(h3$h4)+Gг(h4$hх) либо Qг=G4(h3$h4)+Gг(h3$hх)
Метран421Б, Эльф03
ТВ1: G1=

ρ1V1; G2=G1; Q=G1(h1$hх); V5

ТВ2: G3=

ρ3V3; G4=ρ4V4; Qг=G3(h3$hх)$G4(h4$hх)

Рис.11

Метран421А, ВКТ703
ТВ1:  G1=

ρ1V1; G2=ρ2V2; G3=ρ3V3;

Qo=G1(h1$h2) +G3(h2$hх);
ТВ2: G4=

ρ4V4; G5=ρ5V5; Gг=G4$G5;

Qг=G4(h4$h5)+Gг(h5$hх) либо Qг=G5(h3$h4)+Gг(h4$hх); V6;
G6=

ρ6V6

СИСТЕМА ОТОПЛЕНИЯ, ПРИСОЕДИНЯЕМАЯ

ПО НЕЗАВИСИМОЙ СХЕМЕ, ОБОРОТНАЯ ГВС

С ОДНОСТУПЕНЧАТЫМ ПОДОГРЕВОМ, ХВС

Метран421

227

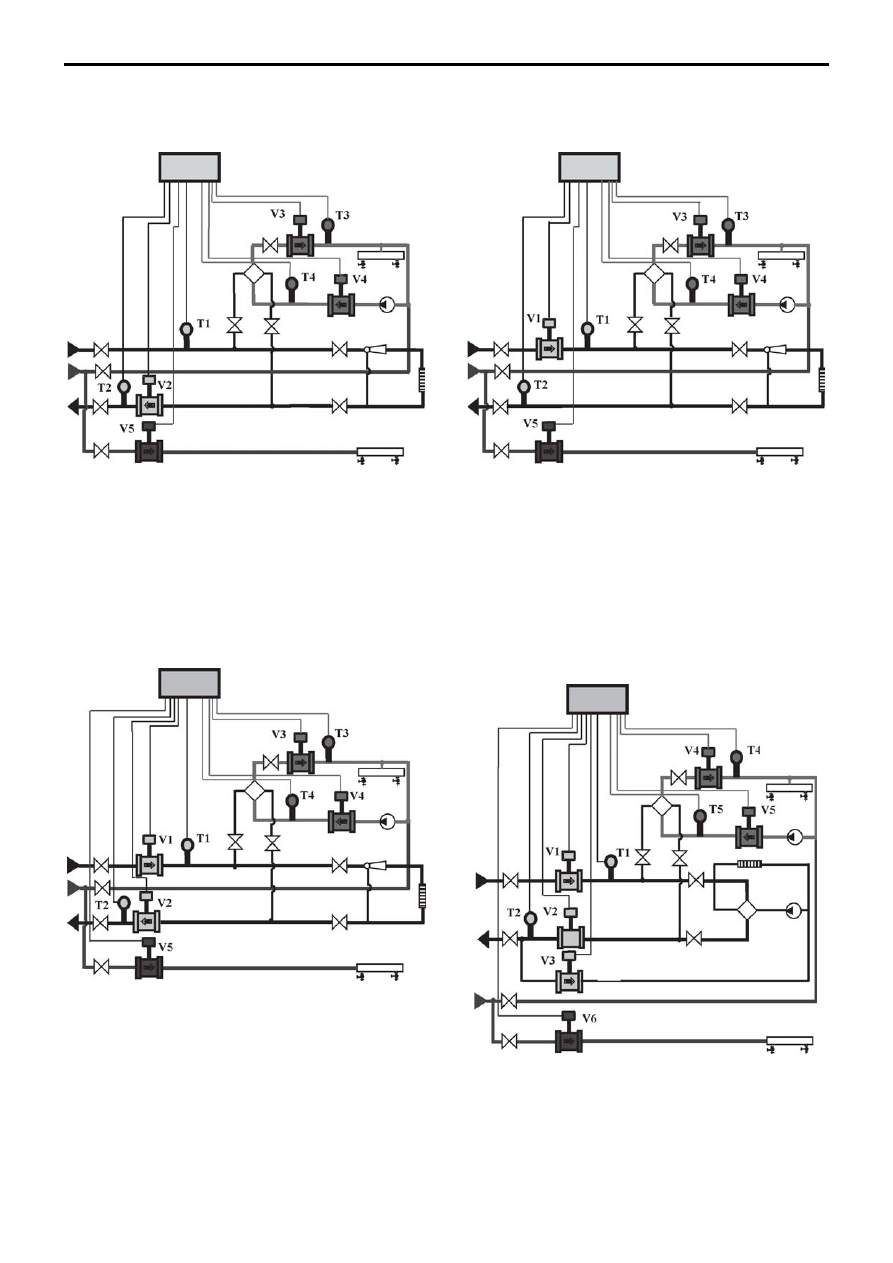

5ТИ ТРУБНАЯ СИСТЕМА ТЕПЛОСНАБЖЕНИЯ ОТ ЦТП:

ОТОПЛЕНИЕ, ОБОРОТНАЯ ГВС, ХВС

Рис.12.3

Метран421А, ВКТ703
ТВ1:  G1=

ρ1V1; G2=ρ2V2;

Qо=G1(h1$h2) либо Qо=G2(h1$h2); V5; G5=

ρ5V5

ТВ2:  ТВ2: G3=

ρ3V3; G4=ρ4V4; Gг=G3$G4;

Q=G3(h3$h4)+Gг(h4$hх) либо Q=G4(h3$h4)+Gг(h3$hх)

Метран421Б, Эльф03
ТВ1:  G1=

ρ1V1; G2=ρ1V2; Qо=G1(h1$h2)

либо Qо=G2(h1$h2)
ТВ2:  G3=

ρ3V3; G4=ρ4V4; Qг=G3(h3$hх)$G4(h4$hх)

Рис.12.1

Метран421А, ВКТ703
ТВ1:  G1=

ρ1V1; G2=G1; Qo=G1(h1$h2); V5; G5=ρ5V5

ТВ2: G3=

ρ3V3; G4=ρ4V4; Gг=G3$G4;

Qг=G3(h3$h4)+Gг(h4$hх) либо Qг=G4(h3$h4)+Gг(h3$hх)

Метран421Б, Эльф03
ТВ1:  G1=

ρ1V1; G2=G1; Qо=G1(h1$h2); V5

ТВ2:  G3=

ρ3V3; G4=ρ4V4; Qг=G3(h3$hх)$G4(h4$hх)

Рис.12.2

Метран421А, ВКТ703
ТВ1: G2=

ρ2V2; G1=G2; Qo=G2(h1$h2); V5; G5=ρ5V5

ТВ2: G3=

ρ3V3; G4=ρ4V4; Gг=G3$G4;

Q=G3(h3$h4)+Gг(h4$hх) либо Q=G4(h3$h4)+Gг(h3$hх)

Метран421Б, Эльф03
ТВ1:  G2=

ρ2V2; G1=G2; Qo=G2(h1$h2); V5

ТВ2:  G3=

ρ3V3; G4=ρ4V4; Qг=G3(h3$hх)$G4(h4$hх)

228

Метран421

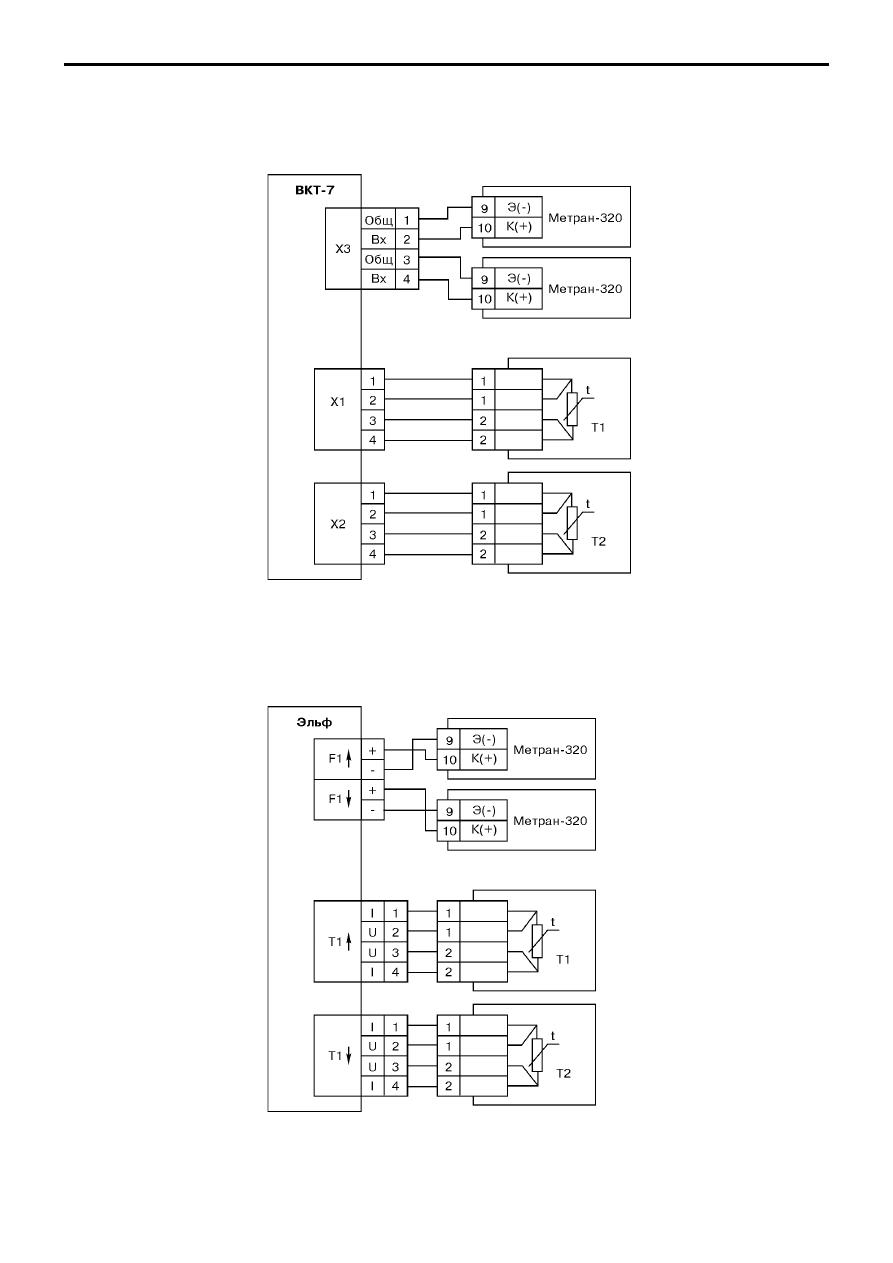

ПРИМЕР ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ТЕПЛОСЧЕТЧИКА МЕТРАН421 ДЛЯ ТИПОВОЙ КОНФИГУРАЦИИ:

система с установкой расходомеров и термопреобразователей сопротивления

в подающем и обратном трубопроводах

Рис.13.1

Метран$421$А, ВКТ$7$01,$02

Рис.13.2

Метран$421$Б, Эльф$01
