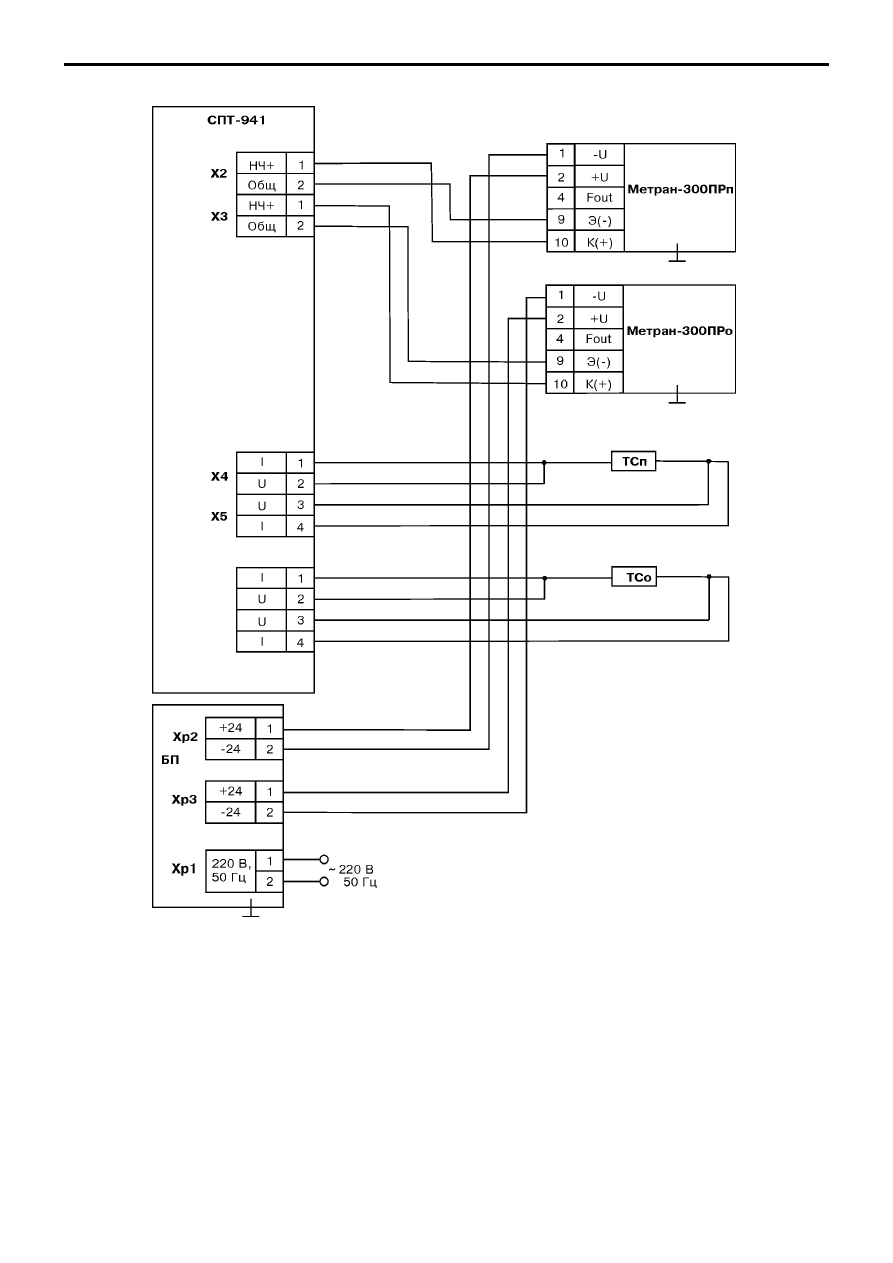

Рис.4. Пример схемы соединений МЕТРАН400Б03 (открытая система) с контролем давления
в подающем и обратном трубопроводах и температуры холодной воды в подпиточном трубопроводе
ПРИМЕЧАНИЯ:
1. Схема приведена для исполнения ТВМ$5$3/100П$2Н с токоимпульсным входом и "Метран$300ПР" с токоимпульсным
выходом.
2. Подключение расходомера Метран$300ПР по оптопаре производится к клеммам 9($) и 10(+). У вычислителя
используются те же клеммы (Х7$Х10).
3. При 2$х проводном подключении термопреобразователей сопротивления ТСп подключается к контактам Х5, Х4, ТСо
$ к контактам Х27 и Х26, ТСх $ к контактам Х2 и Х1. Клеммы Х6, Х28, Х3 остаются свободными. При программировании
следует запретить "компенсацию сопротивления линии".
4. Допускается использовать в одной схеме как 3$х, так и 2$х проводное подключение термопреобразователей
сопротивления. В случае 2$х проводного подключения неиспользуемые клеммы Х6, Х28, Х3 следует соединять паяной
перемычкой с клеммами Х5, Х27, Х2 соответственно.
5. Входное сопротивление по входам давления 4$20 мА для ТВМ$5 $ 75 Ом.
