Метран. Расходомеры, преобразователи, счетчики - часть 12





Метран360

49

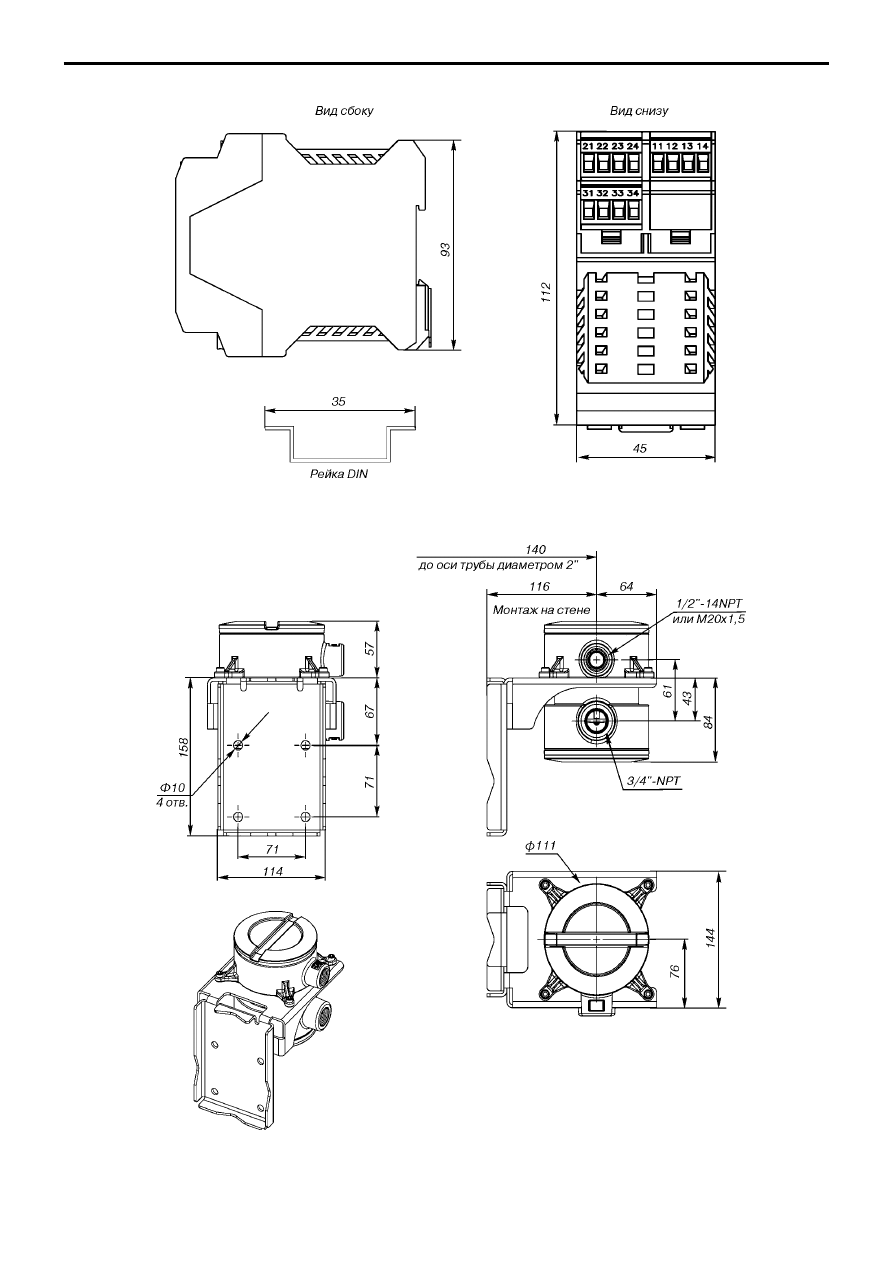

Рис.22. Габаритные размеры преобразователей 1500.

Рис.23. Габаритные и присоединительные размеры основного процессора при удаленном монтаже.

50

Метран360

НАДЕЖНОСТЬ

Средний срок службы расходомера $ 18 лет.
Средняя наработка на отказ $ не менее 150000 ч.

ПОВЕРКА

Периодическая поверка проводится в соответствии с

методикой поверки СПГК.5182.000.00 ПМ1.

Межповерочный интервал $ 4 года.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ в течение

12 месяцев со дня ввода расходомера в эксплуатацию.

КОМПЛЕКТ ПОСТАВКИ

Расходомер

1

Паспорт

1 экз.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Комплект монтажных частей

1

Упаковка

1

Примечания
1. Перечень деталей, входящих в комплект монтажных

частей расходомера, приведен в табл.12.

2. Преобразователи удаленного монтажа

поставляются в сборе с кронштейном.

3. По требованию заказчика в комплект поставки могут

входить HART$коммуникатор, конфигурационное
ПО ProLink II с преобразователем интерфейсов, поставляемые
за отдельную плату.

Монтажные части

Код монтажа преобразователя

С, I (интегральный монтаж)

А, В, D, E, Q, V, W, Y (удаленный монтаж,

датчик с основным процессором)

Присоединительные фитинги (фланцы)*

2

2

Прокладка

2

2

Шпилька**

8

8

Шайба**

16

16

Шайба пружинная**

16

16

Гайка**

16

16

Переходник*, ***

1

$

Уплотнительное кольцо*, ***

1

$

КОМПЛЕКТ МОНТАЖНЫХ ЧАСТЕЙ

Таблица 12

* Поставляются за отдельную плату.
** В зависимости от типа присоединительного фитинга (фланца) количество шпилек, шайб и гаек может быть увеличено.
*** Только для преобразователей IFT9701, IFT9703.

ПОРЯДОК ОФОРМЛЕНИЯ ЗАКАЗА

Для оформления заказа на поставку расходомера необходимо заполнить и выслать Поставщику опросный лист. Структура

заказа формируется Поставщиком по данным опросного листа. Форма опросного листа приведена далее.

Метран360

51

КОМПЛЕКТ МОНТАЖНЫХ ЧАСТЕЙ

Таблица 13

Модель

сенсора

Варианты фланцев (фитингов)

Код

фланца

(фитинга)

Размеры, мм

Макси$
мально

допускаемое

давление,

МПа

А

±3

В

±3

R025S

Вваренный фланец с выступающим торцом, 1/2   ANSI 150

113

408

89

2,5

Вваренный фланец с выступающим торцом, 1/2   ANSI 300

114

418

95

5,0

Вваренный фланец с выступающим торцом, 1/2   ANSI 600

115

431

95

10,0

Фитинговое соединение с внутренней резьбой, 1/2   NPT

319

358

$

$

Санитарный фитинг, 1/2

121

358

25

$

Вваренный фланец, 15 мм DIN PN 40, DIN 2635,
торцевая поверхность типа С

116

389

95

4,0

Вваренный фланец, 15 мм DIN PN 100/160, DIN 2637,
торцевая поверхность типа Е

120

403

105

10,0

Фланец, 15 мм DIN 11851

222

355

34

10,0

R025F

Санитарный фитинг, 1/2

121

404

25

$

Фланец, 15 мм DIN 11851

222

423

34

$

Фланец, 15 мм DIN 11864$1А

676

423

34

$

R025P

Вваренный фланец, 15 мм DIN PN 100/160, DIN 2637,
торцевая поверхность типа Е

120

$

$

$

Фитинговое соединение с внутренней резьбой, 1/2   NPT

319

$

$

$

R050S

Вваренный фланец с выступающим торцом, 1/2   ANSI 150

113

463

89

2,5

Вваренный фланец с выступающим торцом, 1/2   ANSI 300

114

472

95

5,0

Вваренный фланец с выступающим торцом, 1/2   ANSI 600

115

485

95

10

Фитинговое соединение с внутренней резьбой, 3/4   NPT

239

418

$

Санитарный фитинг, 3/4

322

405

25

$

Вваренный фланец, 15 мм DIN PN 40, DIN 2635,
торцевая поверхность типа С

116

443

95

4,0

Вваренный фланец, 15 мм DIN PN 100/160, DIN 2637,
торцевая поверхность типа Е

120

457

105

10,0

Вваренный фланец, 25 мм DIN PN 40, DIN 2635,
торцевая поверхность типа С

131

447

115

4,0

Фланец, 15 мм DIN 11851

222

409

34

10,0

R050F

Санитарный фитинг, 3/4

322

441

25

$

Фланец, 15 мм DIN 11851

222

452

34

$

Фланец, 15 мм DIN 11864$1А

676

452

34

$

R100S

Вваренный фланец с выступающим торцом, 1   ANSI 150

128

578

108

2,5

Вваренный фланец с выступающим торцом, 1   ANSI 300

129

591

124

5,0

Вваренный фланец с выступающим торцом, 1   ANSI 600

130

603

124

10,0

Санитарный фитинг, 1

138

543

50

$

Вваренный фланец, 25 мм DIN PN 40, DIN 2635,
торцевая поверхность типа С

131

546

115

4,0

Вваренный фланец, 25 мм DIN PN 100/160, DIN 2637,
торцевая поверхность типа Е

137

583

140

10,0

Фланец, 25 мм DIN 11851

230

525

34

10,0

R100F

Санитарный фитинг, 1

138

533

50

$

Фланец, 25 мм DIN 11851

230

558

52

$

Фланец, 25 мм DIN 11864$1А

677

558

52

$

52

Метран360

Модель

сенсора

Варианты фланцев (фитингов)

Код

фланца

(фитинга)

Размеры, мм

Макси$
мально

допускаемое

давление,

МПа

А

±3

В

±3

R200S

Вваренный фланец с выступающим торцом, 1 1/2   ANSI 150

341

630

127

2,5

Вваренный фланец с выступающим торцом, 1 1/2   ANSI 300

342

642

155

5,0

Вваренный фланец с выступающим торцом, 1 1/2   ANSI 600

343

655

155

10,0

Вваренный фланец с выступающим торцом, 2   ANSI 150

418

633

152

2,5

Вваренный фланец с выступающим торцом, 2   ANSI 300

419

645

165

5,0

Вваренный фланец с выступающим торцом, 2   ANSI 600

420

665

165

10

Санитарный фитинг, 1 1/2

351

592

50

$

Санитарный фитинг, 2

352

582

64

$

Вваренный фланец, 40 мм DIN PN 40, DIN 2635,
торцевая поверхность типа С

381

599

150

4,0

Вваренный фланец, 50 мм DIN PN 40, DIN 2635,
торцевая поверхность типа С

382

601

165

4,0

Вваренный фланец, 50 мм DIN PN 100, DIN 2637,
торцевая поверхность типа Е

378

642

195

10,0

Вваренный фланец, 50 мм DIN PN 160, DIN 2638,
торцевая поверхность типа Е

376

656

195

10,0

Фланец, 40 мм DIN 11851

353

590

65

10,0

Фланец, 50 мм DIN 11851

354

592

78

10,0

R200F

Санитарный фитинг, 2

352

541

64

$

Фланец, 50 мм DIN 11851

354

569

78

$

Фланец, 50 мм DIN 11864$1A

678

569

78

$

F025S

Вваренный фланец с выступающим торцом, 1/2   ANSI 150

113

406

89

2,5

Вваренный фланец с выступающим торцом, 1/2   ANSI 300

114

416

95

5,0

Вваренный фланец с выступающим торцом, 1/2   ANSI 600

115

429

95

10,0

Фитинговое соединение с внутренней резьбой, 1/2   NPT

319

356

$

Санитарный фитинг, 1/2

121

356

25

$

Вваренный фланец, 15 мм DIN PN 40, DIN 2635,
торцевая поверхность типа С

116

387

95

4,0

Вваренный фланец, 15 мм DIN PN 100/160, DIN 2637,
торцевая поверхность типа Е

120

401

105

10,0

Фланец, 15 мм DIN 11851

222

353

34

10,0

F025P

Вваренный фланец, 15 мм DIN PN 100/160, DIN 2637, торцевая
поверхность типа Е

120

401

105

$

Фитинговое соединение с внутренней резьбой, 1/2   NPT

319

356

$

$

F050S

Вваренный фланец с выступающим торцом, 1/2   ANSI 150

113

460

89

2,5

Вваренный фланец с выступающим торцом, 1/2   ANSI 300

114

469

95

5,0

Вваренный фланец с выступающим торцом, 1/2   ANSI 600

115

482

95

10,0

Фитинговое соединение с внутренней резьбой, 3/4   NPT

239

415

$

Санитарный фитинг, 3/4

322

403

25

$

Вваренный фланец, 15 мм DIN PN 40, DIN 2635,
торцевая поверхность типа С

116

441

95

4,0

Вваренный фланец, 15 мм DIN PN 100/160, DIN 2637,
торцевая поверхность типа Е

120

455

105

10,0

Вваренный фланец, 25 мм DIN PN 40, DIN 2635,
торцевая поверхность типа С

131

444

115

4,0

Фланец, 15 мм DIN 11851

222

407

34

10,0

Продолжение таблицы 13
