Метран. Расходомеры, преобразователи, счетчики - часть 11

Метран360

45

Рис.14. Удаленный монтаж ИП.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Рис.15. Интегральный монтаж расходомера с IFT9703 и IFT9701 (код I).

Таблица 8

Модель сенсора

Размеры, мм

C

D

E

F

R025S, R025F, R025P, F025S, F025P

15

358

247

72

R050S, R050F, F050S

15

398

301

74

R100S, R100F, F100S

22

466

378

104

R200S, R200F, F200S

44

575

454

144

Примечание: размеры А и В $ в табл.13.

46

Метран360

Модель сенсора

Размеры, мм

D

E

F

G

H

R025S, R025F, R025P,

F025S, F025P

130

247

72

119

154

R050S, R050F, F050S

171

301

74

119

154

R100S, R100F, F100S

232

378

104

126

160

R200S, R200F, F200S

319

454

144

148

182

F300S

185

704

150

191

225

Таблица 9

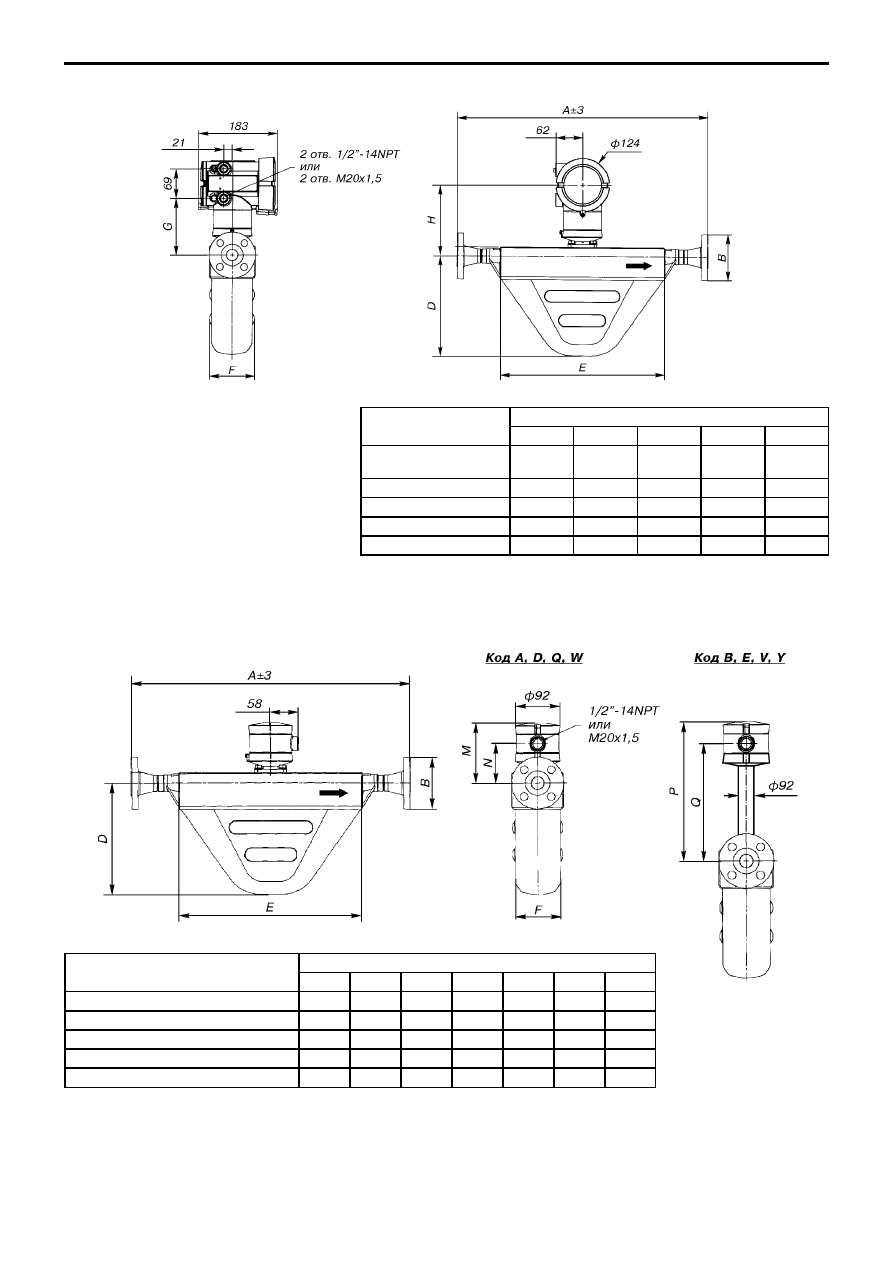

Рис.16. Интегральный монтаж расходомера с 1700 на датчике (код С).

Примечание: размеры А и В $ в табл.13.

Рис.17. Монтаж датчика с основным процессором при удаленном монтаже 1500, 1700

(коды А, D, Q, W, В, E, V, Y).

Таблица 10

Модель cенсора

Размеры, мм

D

E

F

M

N

P

Q

R025S, R025F, R025P, F025S, F025P

130

247

72

155

69

249

205

R050S, R050F, F050S

171

301

74

112

69

249

205

R100S, R100F, F100S

232

378

104

119

75

255

212

R200S, R200F, F200S

319

454

144

141

98

278

234

F300S

185

704

150

184

141

321

277

Примечание: размеры А и В $ в табл.13.

Метран360

47

Рис.18. Габаритные и установочные размеры преобразователя

при его удаленном монтаже (код С) на стене или стойке (трубе).

Модель сенсора

Размеры, мм

C

D

E

F

J

P

Q

R

F025S, F025P

15

130

247

72

80

214

181

44

F050S

15

171

301

74

80

214

181

44

F100S

22

232

378

104

87

220

187

50

F200S

44

319

454

144

109

243

209

73

F300S

89

185

704

150

152

289

255

114

Таблица 11

Примечание: размеры А и В $ в табл.13.

Рис.19. Монтаж датчика с соединительной коробкой (коды R, H).

48

Метран360

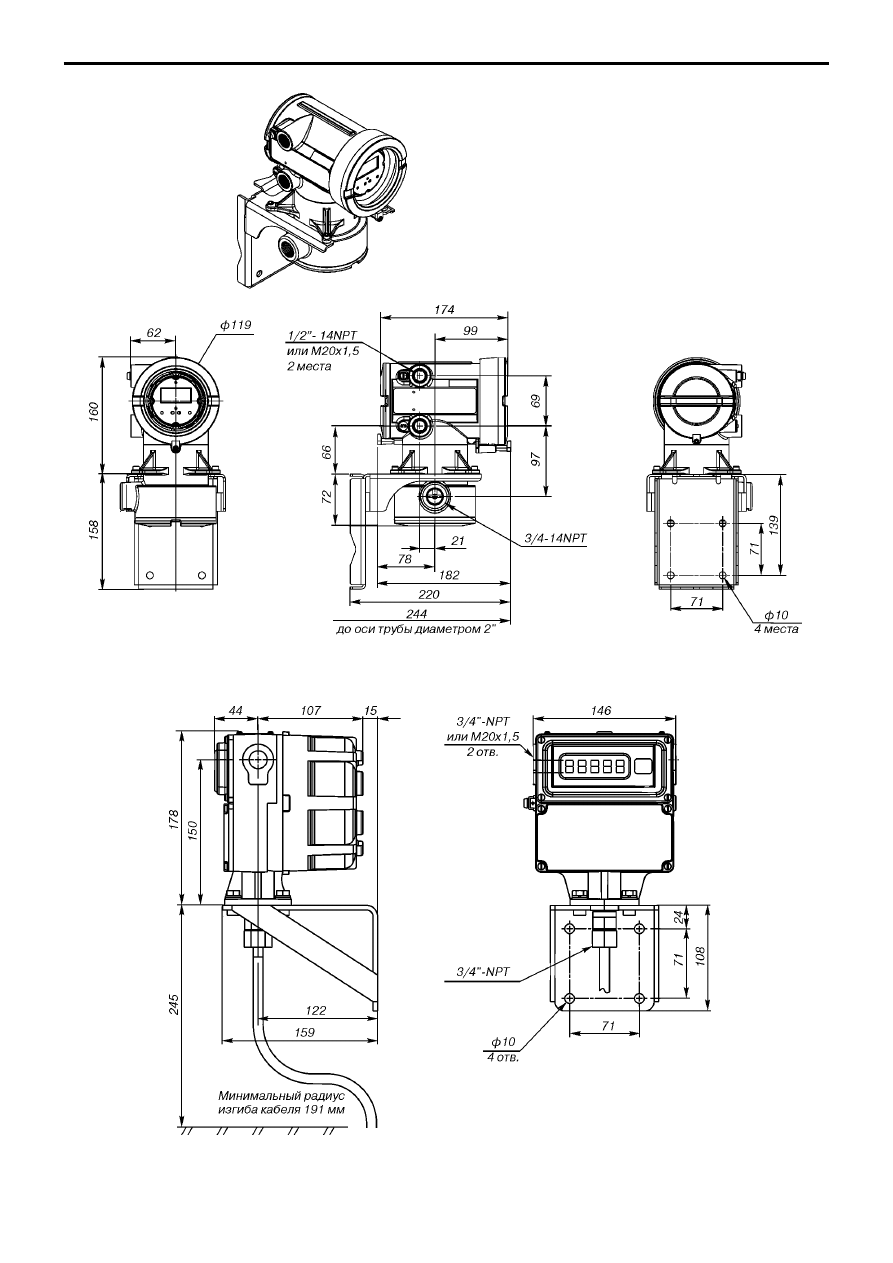

Рис.21. Габаритные и присоединительные размеры преобразователей IFT9701, IFT9703

при удаленном монтаже.

Рис.20. Габаритные и присоединительные размеры преобразователей 1700

с основным процессором при удаленном монтаже.
