Метран360

41

МАТЕРИАЛЫ

Детали расходомера изготавливаются из материалов, приведенных в табл.6.

Таблица 6

Детали

Материал

Сенсоры R025S, R025Р,

R050S, R100S, R200S

Сенсоры R025F, R050F,

R100F, R200F

Фланцы и трубки сенсора,
контактирующие с измеряемой средой
(российский аналог по химическому
составу)

316L AISI

(сталь 03Х17Н14М2)

316L AISI  (сталь 03Х17Н14М2)

с шероховатостью

не более Ra32 (0,8 мкм)

Корпус сенсора

304L (сталь 03Х18Н11)

Корпус преобразователя

Литой алюминий с эпоксидным покрытием

Корпус основного процессора

CF$3M

Прокладки

Паронит ПОН или ПОН$А

Примечание: сталь 316L AISI cодержит С

≤0,03; Si≤1; Mn≤2; P≤0,045; S≤0,03; Cr=16,0$18,0; Мо=2,0$3,0; Ni=10,0$14,0; допущена

к применению в пищевой и фармацевтической промышленности.

МОНТАЖ

z



Диапазоны температур измеряемой среды в зависимости от варианта монтажа ИП приведены в табл.7.

Таблица 7

Вариант монтажа преобразователя

Код монтажа

преобразователя

Температура, °С

Сенсоры серии R

Сенсоры серии F

минимум

максимум

минимум

максимум

Интегральный (сенсор с преобразователем и
основным процессором)

С, I

$40

125

$50

180

Удаленный (сенсор с основным процессором)

А, Q, W, D

$40

125

$50

180

Удаленный (сенсор с основным процессором
на стойке)

V, B, Y, E

$40

150

$50

180

Удаленный (сенсор с соединительной коробкой)

R, H

$

$

$100

180

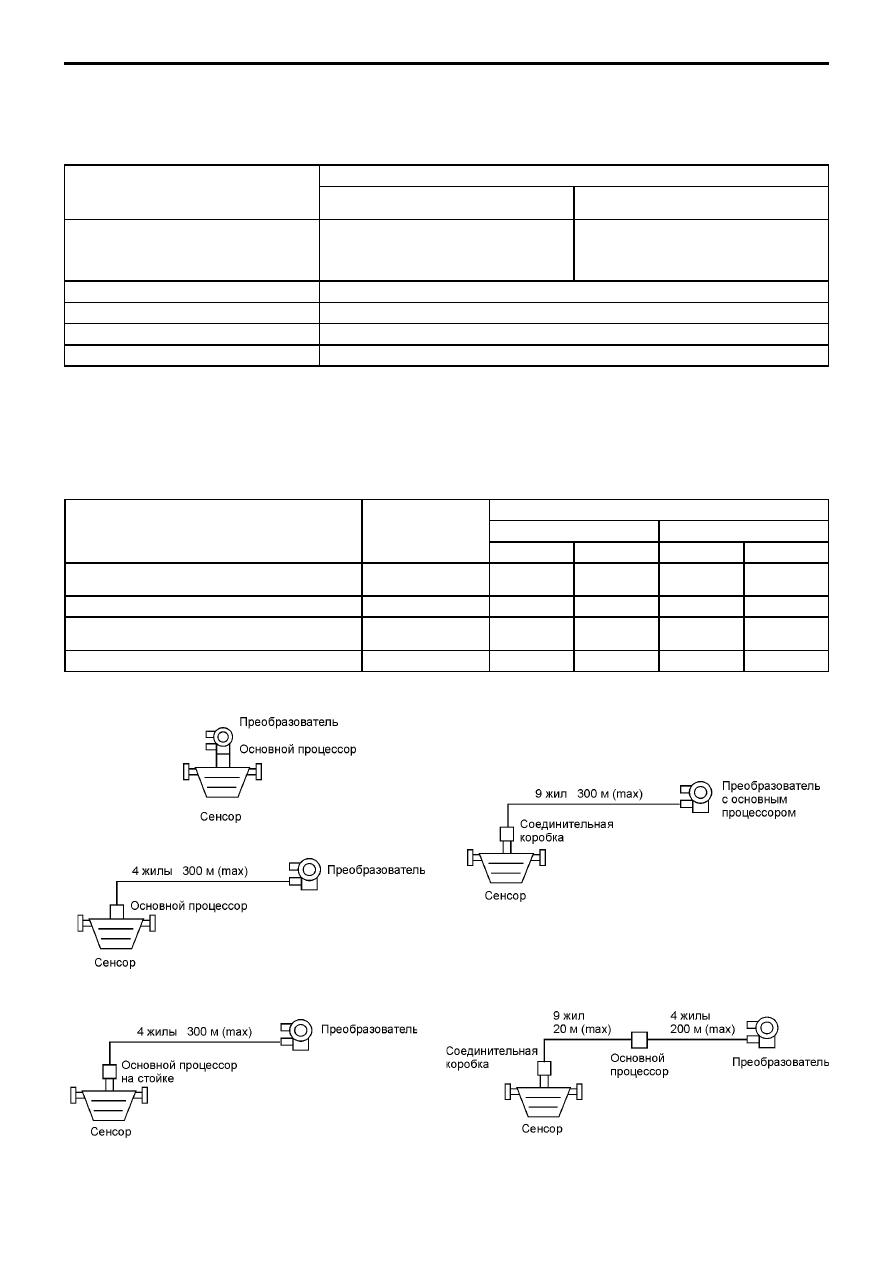

Варианты монтажа

Рис.2. Интегральный монтаж (код С, I).

Рис.3. Удаленный монтаж преобразователя

(код А, Q, W, D).

Рис.4. Удаленный монтаж преобразователя

(код V, В, Y, E)

Рис.6. Удаленный монтаж преобразователя

и основного процессора (код R, H  вариант 2).

Рис.5. Удаленный монтаж преобразователя

с основным процессором (код R, H  вариант 1).

42

Метран360

Рекомендации по монтажу

z



Расходомер должен быть размещен в зоне, соответствующей его степени взрывозащиты

z



Расходомер не требует прямолинейных участков трубопровода

z



Располагать расходомер следует так, чтобы трубки были постоянно заполнены измерительной средой и был обеспечен свободный

доступ к отверстиям для подключения кабелепроводов, а также для своевременного обнаружения и устранения неисправностей
z



Ориентация расходомера:

$ расходомер будет правильно функционировать в произвольной ориентации, если трубки расходомера постоянно заполнены
измеряемой средой;
$ типичные способы ориентации расходомера приведены в табл.8.

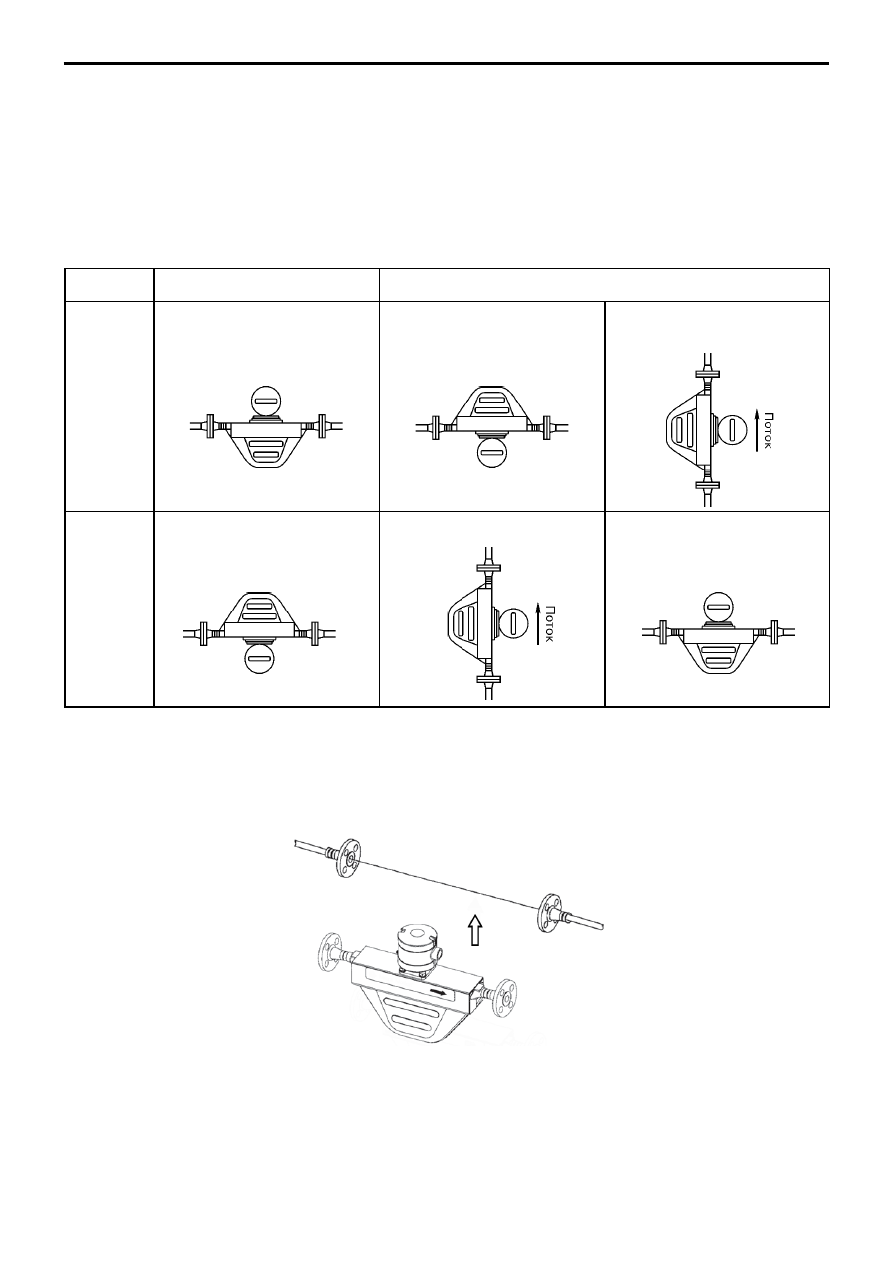

Таблица 8

Измеряемая

среда

Предпочтительная ориентация

Альтернативные ориентации

Жидкость

Измерительные трубки направлены
вниз.
Горизонтальный трубопровод.

Измерительные трубки направлены
вверх.
Горизонтальный трубопровод.
Самостоятельный слив.

Расположение флагом. Вертикальный
трубопровод. Самостоятельный слив.

Газ

Измерительные трубки направлены
вверх.
Горизонтальный трубопровод.

Расположение флагом. Вертикальный
трубопровод.

Измерительные трубки направлены
вниз.
Горизонтальный трубопровод. Только
сухие газы

Монтаж сенсора на трубопроводе может осуществляться при помощи различных фланцев (табл.13).

При установке сенсора должны быть минимизированы:

$ скручивающие напряжения, прикладываемые к соединениям;
$ изгибная нагрузка на соединения;
$ несоосность ответных частей трубопровода (рис.7).

Рис.7. Монтаж расходомера во фланцы трубопровода.

После монтажа расходомера необходимо выполнить установку "нуля" измерения расхода. Во время этой процедуры поток

должен быть остановлен, а трубки расходомера должны быть полностью заполнены измеряемой средой. Для остановки потока следует

предусмотреть установку запорного клапана, расположив его за расходомером ниже по течению.

Метран360

43

Удаленный монтаж измерительного преобразователя

Удаленный монтаж ИП осуществляется креплением его на стойке (трубе) или на стене с помощью монтажного кронштейна

(рис.8).

Допускается установка ИП в любом положении, кроме такого, при котором отверстия для подключения кабелепроводов

направлены вверх.

Рис.8. Крепление на трубе или стене.

СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Подключение кабелей к ИП 1700, IFT9703 производится с выполнением требований электробезопасности; примеры схем

электрического подключения приведены на рис.9$12, схемы электрических соединений при разных видах монтажа расходомера $ на
рис.13, 14.

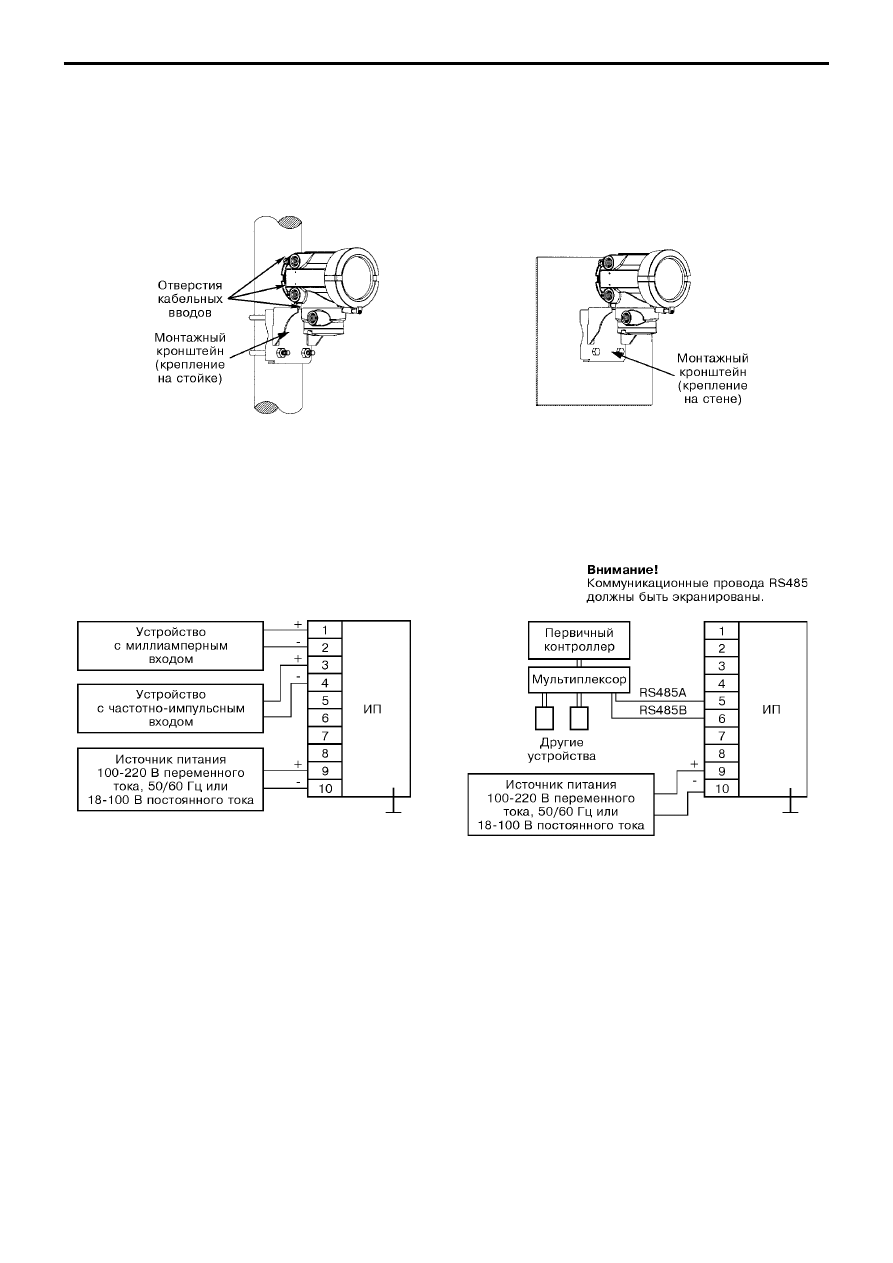

Рис.9. Подключение аналогового контура.

Рис.10. Подключение "точкаточка"

по протоколу RS485.

44

Метран360

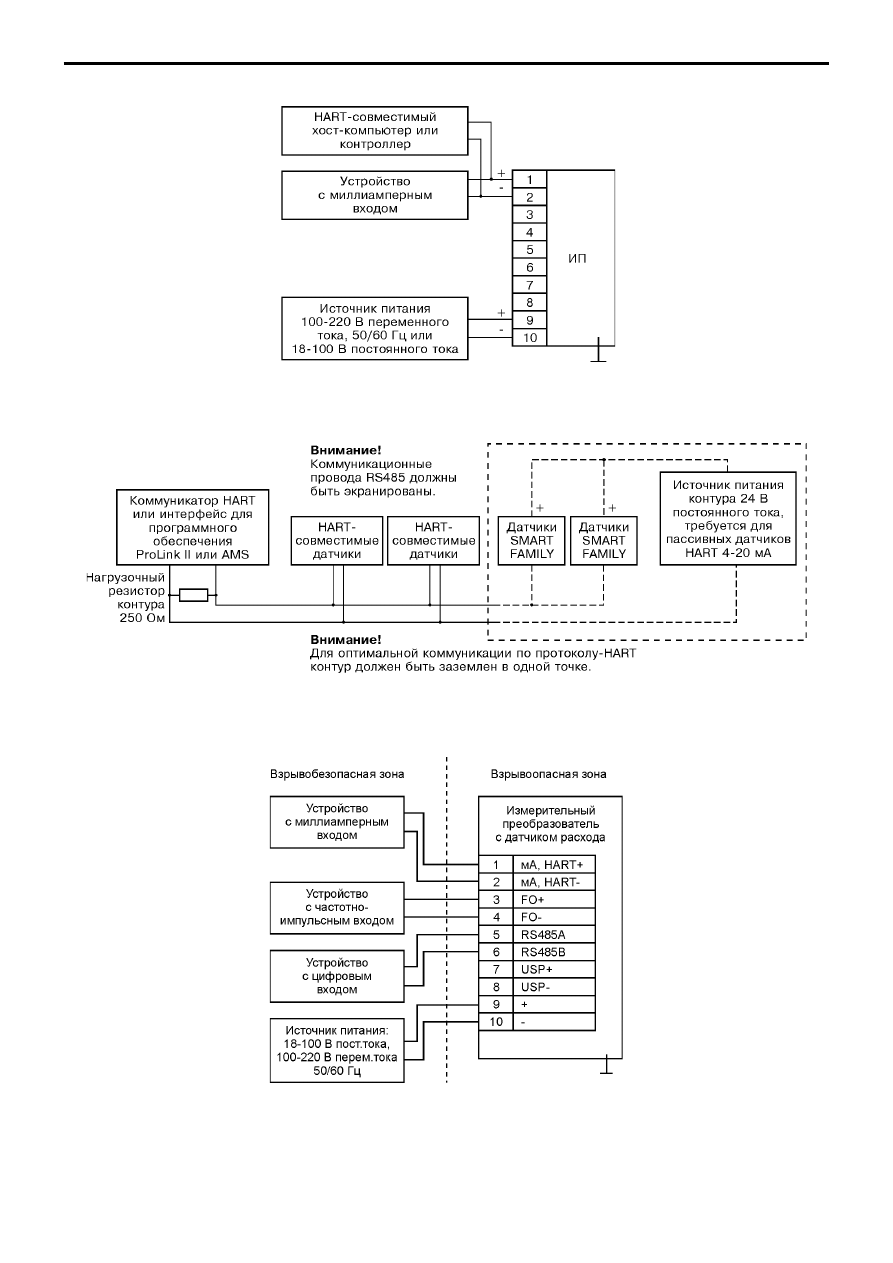

Рис.11. Подключение одиночного

HARTаналогового контура.

Рис.12. Моноканальное подключение контура HART

к датчикам Smart Family и устройству конфигурирования.

Рис.13. Интегральный монтаж ИП.
