Метран602Ех

277

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ



Напряжение питания блока (220



  ) В, (50±1) Гц



Напряжение холостого хода искробезопасной цепи 24 В



Выходные сигналы 0$5 мА (Rнагр. = 2,5 кОм), 0$20, 4$20 мА (Rнагр = 0,75 кОм)



Предел допускаемой основной погрешности преобразования не более  ±0,1% от диапазона изменения выходного сигнала



Потребляемая мощность не более 6 ВА



Степень защиты от пыли и воды IP30 $ щитовой монтаж, IP20 $ монтаж на рейке DIN



Масса не более 0,6 кг

ВЗРЫВОЗАЩИЩЕННОСТЬ

Маркировка взрывозащиты: ExiaIIC
Ограничение тока и напряжения до искробезопасных

значений достигается наличием в блоке встроенного барьера
искрозащиты:
$ ток короткого замыкания не более 100 мА при сопротивлении
ограничительного резистора не менее 240 Ом;
$ сопротивление линии связи блока с датчиком не более 25 Ом;
$ длина линии связи не более 1000 м.

Предельные параметры внешней искробезопасной

электрической цепи блоков по ГОСТ Р51330.10$99:

С

0

 = 0,1 мкФ

L

0

 = 1,5 мГн

U

0

 = 24 В

I

0

 = 100 мА

Р

0

 = 0,6 Вт,

где С

0

, L

0

, U

0

, I

0

, Р

0

  $ максимальная емкость,

индуктивность, выходное напряжение, выходная мощность
соответственно.

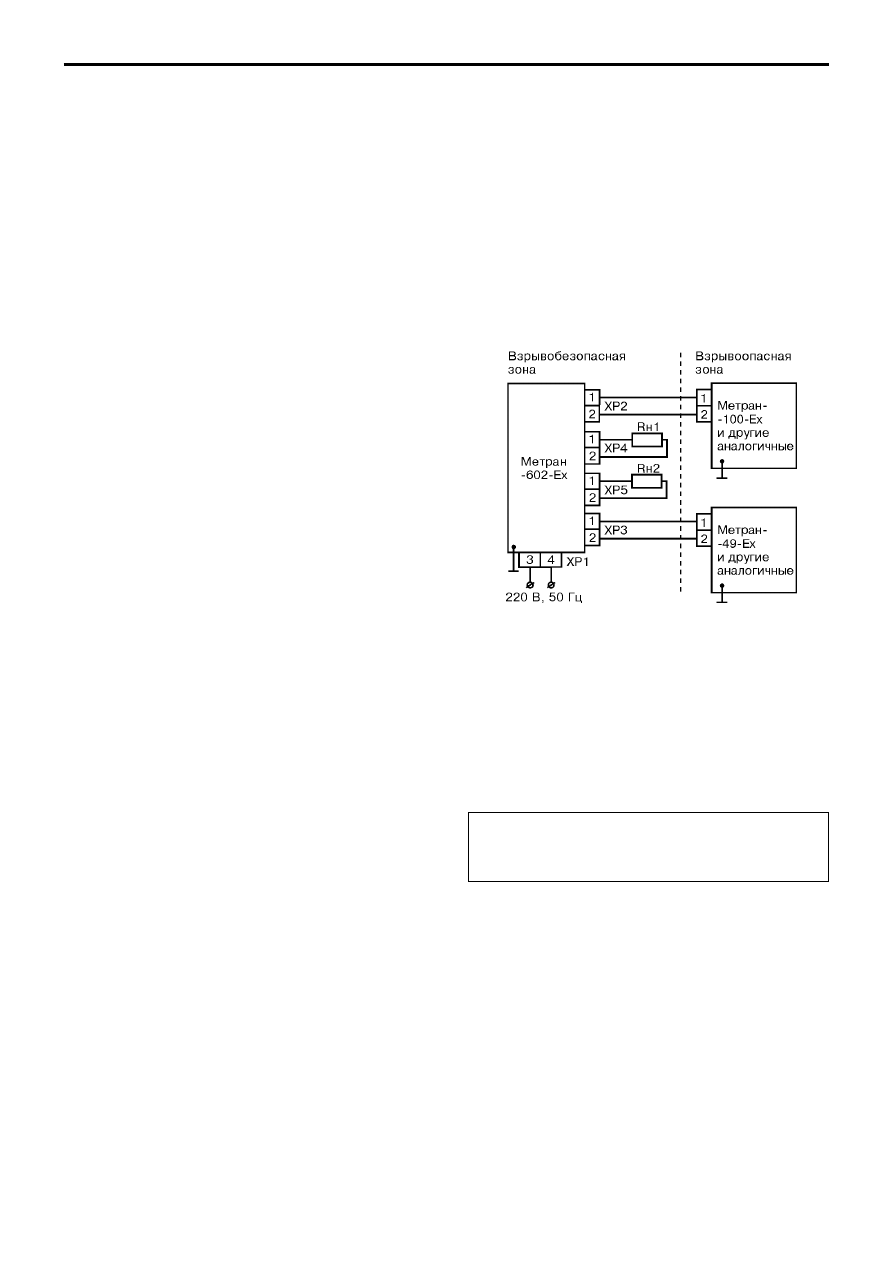

СХЕМА ВНЕШНИХ СОЕДИНЕНИЙ

Rн1 $ нагрузка первого канала;
Rн2 $ нагрузка второго канала.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ 18 месяцев

с момента ввода блока питания в эксплуатацию.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Метран602Exia    005    1    01

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Блоки по устойчивости к климатическим

воздействиям соответствуют исполнению УХЛ
категории 3 по ГОСТ 15150 (группы исполнения СЗ по ГОСТ
12997), но для работы при температуре окружающей среды от
$10 до 50°С и относительной влажности от 30 до 80% во всем
диапазоне рабочих температур.

КОМПЛЕКТ ПОСТАВКИ

1. Блок питания Метран$602$Ех

1 шт.

2. Паспорт

1 экз.

3. Руководство по эксплуатации

1 экз.

4. Розетка 2РМ14КПН4Г1В1В*

1 шт.

5. Рейка DIN NS35/7,5**, м (длина по заказу)

* Поставляется для блоков питания щитового монтажа.
** Поставляется для блоков питания реечного монтажа.

НАДЕЖНОСТЬ

Наработка на отказ $ 120 000 ч.
Средний срок службы $ 12 лет.

1. Тип блока.
2. Код выходного сигнала:

005

для 0$5 мА;

020

для 0$20 мА;

420

для 4$20 мА.

3. Количество каналов:

1 или 2

4. Способ монтажа блока питания

01

щитовой монтаж

DIN

монтаж на шине DIN

1

2

3

4

+22
$33

278

Метран602Ех

Реечное исполнение

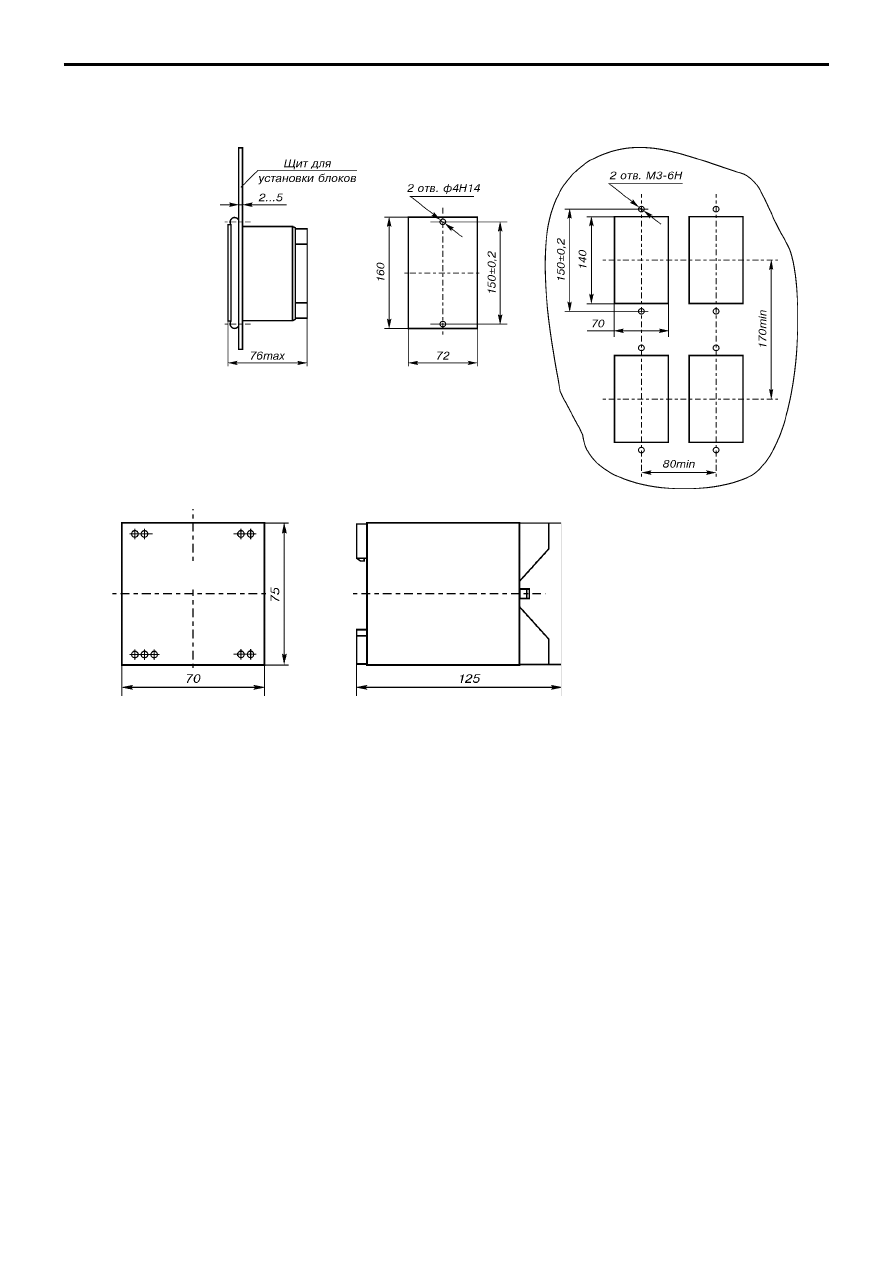

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Щитовое исполнение

Метран661 Smart

279

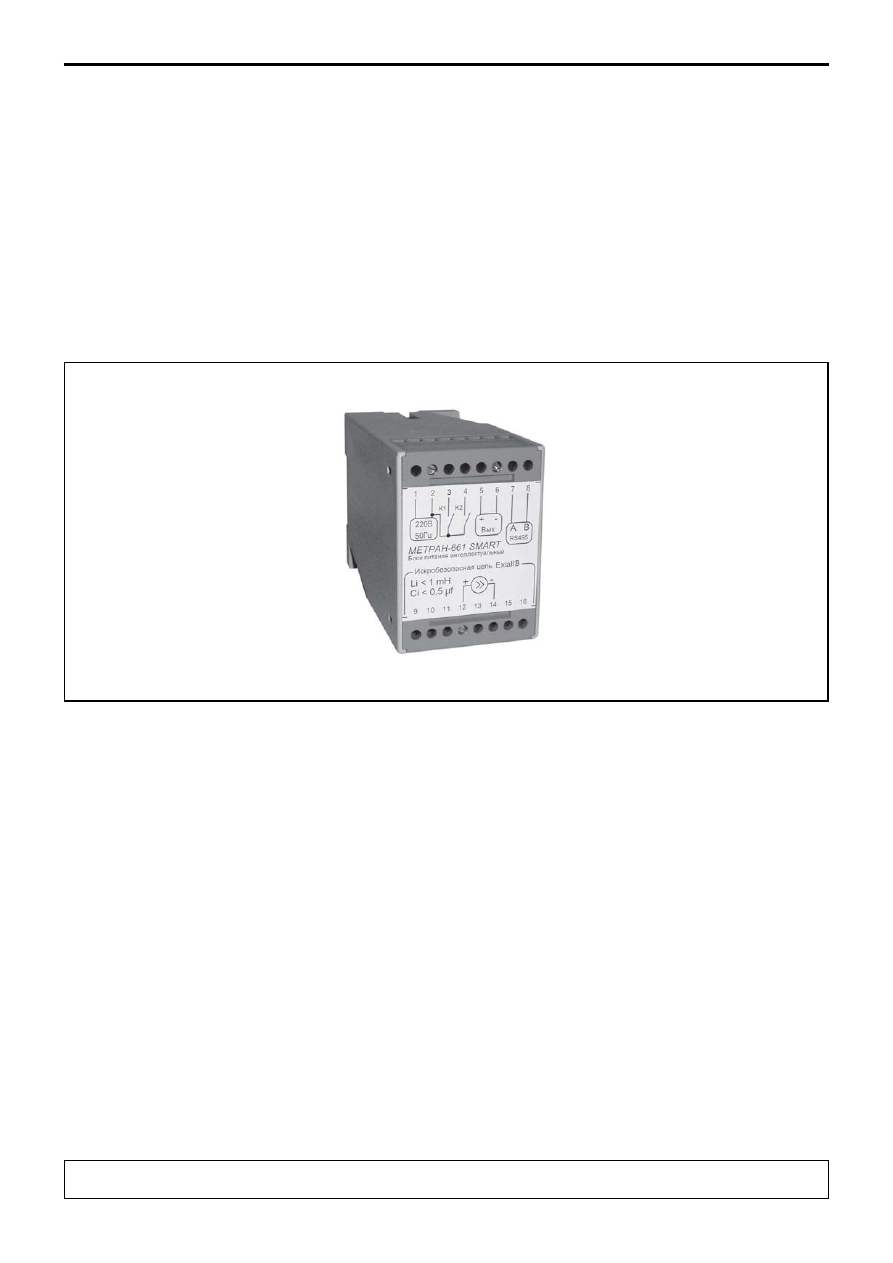

Интеллектуальный блок взрывобезопасного

питания Метран661 Smart

Сетевые возможности:
Двунаправленное прохождение HART
сигнала
Выходной интерфейс RS485, стандартный
протокол MODBUS RTU
Удаленное программирование конфигу
рации блока питания по RS485 (выходного
диапазона физического параметра,
аварийных уставок, единиц измерения и
т.д.)

Интеллектуальный блок питания

Метран$661 Smart предназначен для питания и

искрозащиты датчиков давления и температуры

серии Метран, установленных во взрывоопасных

помещениях и поддерживающих коммуникацион$

ный протокол HART.

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

280

Метран661 Smart

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

 По количеству входных каналов $ одноканальные

 Преобразование входного сигнала 4$20 мА в 4$20 мА с

линейной зависимостью (гальванический повторитель) или с

корнеизвлечением (настраивается потребителем)

 Предел допускаемой основной погрешности преобразования

не более ±0,05% (±0,1%) от диапазона входного сигнала

 Гальваническая развязка входной и выходных цепей, всех

выходных цепей между собой

 Электрическая прочность изоляции 1500 В переменного тока

 Два релейных выхода типа «сухой контакт» с коммутируемой

мощностью 250 В х 0,1 А постоянного или переменного тока

позволяют реализовать схему двухпозиционного

регулирования. Уровни и гистерезис срабатывания $ свободно

программируемые.

 Светодиодная сигнализация неисправностей и обрыва линии

как по входу, так и по выходу блока питания

 Светодиодная сигнализация срабатывания аварийных

уставок

 Напряжение питания $ от сети (220     ) В, (50±1) Гц (опция $

24 В пост. тока)

 Потребляемая мощность не более 4 Вт

 Способ монтажа $ на рейке DIN

 Габаритные размеры 55 х 75 х 110 мм

 Масса $ не более 0,7 кг

В комплект поставки входит конфигурационное

программное обеспечение и модуль RS232/RS485 для

подключения к компьютеру при первичном программировании

(для настройки сетевого адреса, диапазона выходного сигнала,

уставок срабатывания сигнализации, единиц измерения и т.д.)

После установки на объекте считывание информации и

переконфигурирование производятся по общей шине RS485.

УСЛОВИЯ  ЭКСПЛУАТАЦИИ

Блок питания по устойчивости к климатическим

воздействиям соответствеют исполнению УХЛ категории 3.1 по
ГОСТ15150 (группы исполнения С3 по ГОСТ 12997), но для
работы при температуре окружающей среды от $10 до 50°С и
относительной влажности от 30 до 80 во всем диапазоне
рабочих температур.

Степень защиты корпуса IP20 по ГОСТ 14254

ВЗРЫВОЗАЩИЩЕННОСТЬ

Маркировка взрывозащиты: ExiaIIС.
Взрывозащита вида «искробезопасная цепь»

обеспечивается ограничением токов и напряжений в
искробезопасных цепях до безопасного уровня.

Параметры цепей, находящихся во взрывоопасной

зоне:
$ ток короткого замыкания Iкз не более 80 мА;
$ напряжение холостого хода Uхх не более 27 В;
$ сопротивление линии связи не более 70 Ом;
$ длина линии связи не более 500 м, сечение жил не менее
0,5 мм

2

 при условии, что индуктивность и емкость линии не

превышают искробезопасных значений.

Предельные параметры внешней искробезопасной

электрической цепи блока соответствуют требованиям
ГОСТ Р 51330.10:

Li  не более 1 мГн, включая индуктивность линии связи;
Ci  не более 0,5 мкФ, включая ёмкость линии связи.

Блоки не требуют применения заземления.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ 18 месяцев со дня

ввода блока питания в эксплуатацию.

НАДЕЖНОСТЬ

Наработка на отказ  $ 90000 ч.
Средний срок службы $ 12 лет.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Метран661    0,05    РВ    24 В

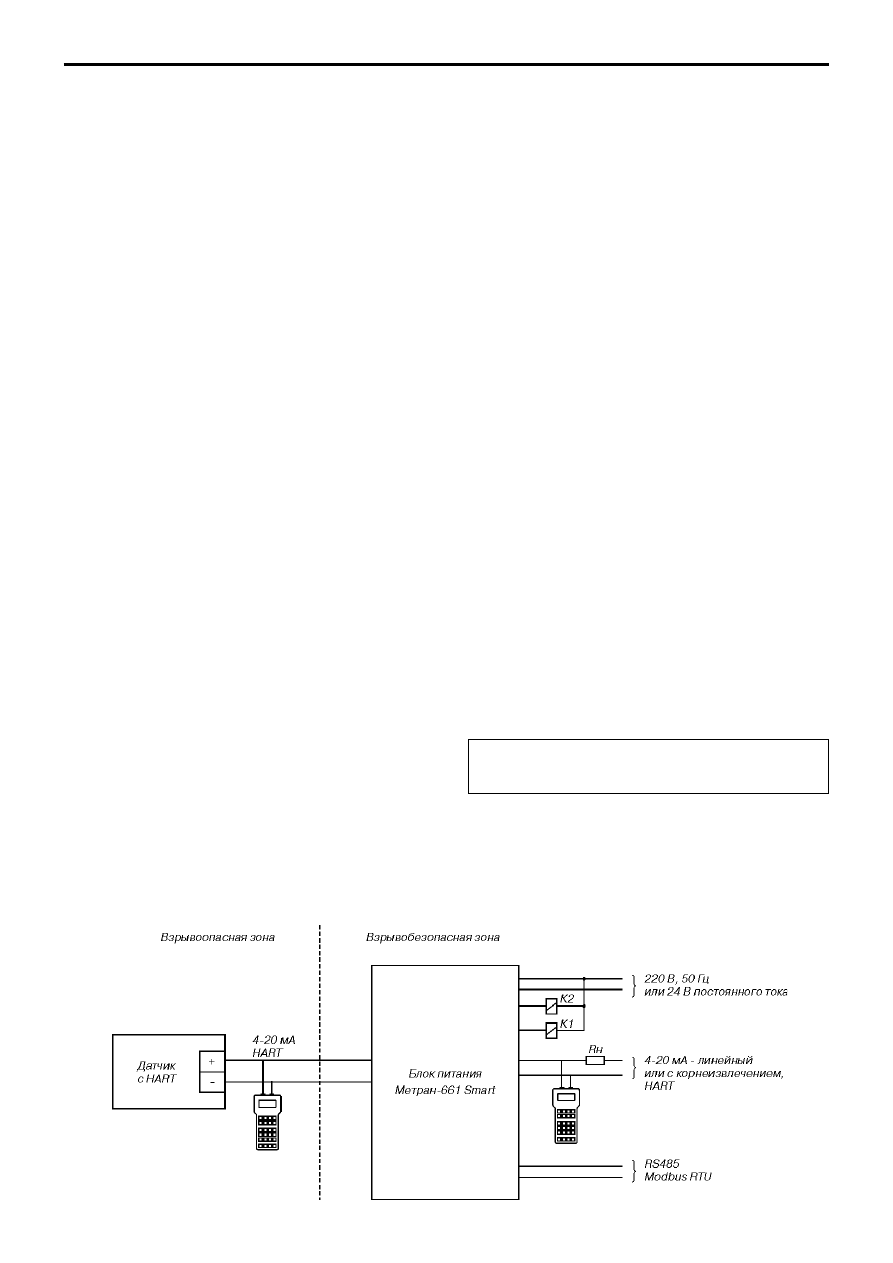

СХЕМА ПОДКЛЮЧЕНИЯ

1. Тип блока питания.
2. Код погрешности 0,05 или 0,1.
3. Наличие релейных выходов (указывается при
необходимости).
4. Питание 24 В (указывается при заказе опции).

1

2

3

4

+22

$33
