Метран602, 604, 608

273

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

 Количество каналов:

2 $ для Метран$602$01, Метран$602$DIN;
4 $ для Метран$604$01, Метран$604$DIN;
8 $ для Метран$608$01К, Метран$608$DIN

 Способ монтажа:

щитовой $ для Метран$602$01, Метран$604$01, Метран$608 ($602, $604)$01К;
на шине DIN $ для Метран$602$DIN, Метран$604$DIN, Метран$608$DIN

 Выходное напряжение:

24 В, 36 В

 Класс стабилизации выходного напряжения:

0,2

 Максимальный ток нагрузки на каждый канал, ток срабатывания защиты, ток короткого замыкания указаны в таблице
 Пульсация выходного напряжения $ не более ±0,1% от номинального значения напряжения
 Изменение значения выходного напряжения от его номинального значения:

$ при изменении напряжения сети на ±10%

не более ±0,1%;

$ при изменении тока нагрузки от нуля до максимального

не более ±0,1%

 Питание осуществляется от сети переменного тока напряжением 220 (       ) В, частотой (50±1) Гц
 Потребляемая мощность блоков питания приведена в таблице
 Масса, кг, не более:

0,6 кг $ для Метран$602$01, Метран$602$DIN;
0,75 кг $ для Метран$604$01, Метран$604$DIN;
1,1 кг $ для Метран$608

Таблица 1

Тип и исполнение

Выходное

напря$
жение,

В

Количество

гальванически

развязанных

каналов

Максимальный

ток нагрузки на

каждый канал, мА

Ток сраба$

тывания
защиты,

мА

Ток короткого

замыкания,

мА

Монтаж

Потреб$

ляемая

мощность,

ВА

Метран$602$036$50$01

36

2

50

75

35

в щите

6,5

Метран$602$036$80$01

80

120

30

10

Метран$602$036$100$01

100

130

13

Метран$602$036$120$01

120

135

16

Метран$602$024$50$01

24

2

50

70

35

6

Метран$602$024$80$01

80

120

30

7

Метран$602$024$100$01

100

130

8,5

Метран$602$024$120$01

120

135

10

Метран$602$024$250$01

250

270

38

22

Метран$604$036$50$01

36

4

50

75

35

13

Метран$604$036$80$01

80

120

30

21

Метран$604$024$50$01

24

4

50

70

35

9

Метран$604$024$80$01

80

120

30

14

Метран$604$024$100$01

100

135

17,5

Метран$608$036$50$01

36

8

50

75

35

26

Метран$608$024$50$01

24

17,5

Метран$602$036$25$DIN

36

2

25

30

15

на шине

DIN

3

Метран$602$036$50$DIN

50

75

30

6,5

Метран$602$036$80$DIN

80

120

10

Метран$602$036$100$DIN

100

130

13

Метран$602$036$120$DIN

120

135

16

Метран$602$024$25$DIN

24

2

25

30

15

3,5

Метран$602$024$50$DIN

50

70

30

4,5

Метран$602$024$80$DIN

80

120

7

Метран$602$024$100$DIN

100

135

8,5

Метран$602$024$120$DIN

120

135

10

Метран$602$024$250$DIN

250

270

38

22

Метран$604$036$25$DIN

36

4

25

30

15

4,5

Метран$604$036$50$DIN

50

70

30

14

Метран$604$036$80$DIN

80

120

23

Метран$604$024$25$DIN

24

4

25

30

15

5

Метран$604$024$50$DIN

50

70

30

9

Метран$604$024$80$DIN

80

120

14

Метран$604$024$100$DIN

100

135

17,5

Метран$604$024$120$DIN

120

135

21

Метран$608$036$45$DIN

36

8

45

75

35

26

Метран$608$024$45$DIN

24

17,5

+22
$33

274

Метран602, 604, 608

СХЕМЫ ПОДКЛЮЧЕНИЯ

Метран602

УСТРОЙСТВО И РАБОТА БЛОКА ПИТАНИЯ

Блок питания Метран$602, $604, $608 состоит из

сетевого трансформатора и двух (четырех или восьми в
зависимости от исполнения) независимых каналов, каждый из
которых имеет стабилизатор, схему электронной защиты.

Схема электронной защиты предназначена для

защиты блока питания от перегрузок и коротких замыканий в
нагрузке.

Блок питания автоматически выходит на рабочий

режим после устранения замыкания в нагрузке.

На передней панели блока питания расположены два

(четыре или восемь) светодиодных индикатора включения
блока питания.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ

Блоки имеют исполнение УХЛ категории 3 по ГОСТ

15150 (группа исполнения С3 по ГОСТ 12997), но для работы
при температуре окружающей среды от $10 до 50°С и
относительной влажности от 45 до 80% во всем диапазоне
рабочих температур или Т3 по ГОСТ 15150.

Степень защиты от воздействия пыли и воды IP30 по

ГОСТ 14254.

КОМПЛЕКТ ПОСТАВКИ

$ блок питания Метран$602 (Метран$604, $608)

1 шт.

$ паспорт, руководство по эксплуатации

1 шт.

$ розетка 2РМТ 14КПН4Г1В1*

1 шт.

$ рейка DIN NS35/7,5**

м (длина по заказу)

* Поставляется для блоков питания щитового исполнения.
** Поставляется по заказу для блоков питания реечного
монтажа.

НАДЕЖНОСТЬ

Наработка на отказ $ 120 000 ч.
Средний срок службы $ 12 лет.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ 18 месяцев

с момента ввода блока питания в эксплуатацию.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Метран604

1. Тип блока питания:

Метран602

2 канала

Метран604

4 канала

Метран608

8 каналов

2. Код номинального значения выходного напряжения блоков:

036

36 В

024

24 В

3. Максимальный ток нагрузки на каждый канал, см.табл.1 (для
Метран$608$01 $ ток нагрузки 50 мА,
для Метран$608$DIN $ ток нагрузки 45 мА).
4. Способ монтажа:

01 $ щитовой монтаж (только для 2$х и 4$х$канального

исполнения);

01К $ щитовой монтаж (для 8$и$канального

исполнения, для 2$х и 4$х$канального с размером лицевой
панели 76х170);

DIN $ монтаж на рейке DIN

5. Тропическое исполнение (по заказу).

1

Метран602    024    250    01
Метран604    024    80    DIN    Т3
Метран608    024    50    01К

Метран608

2

3

4

5

Метран602, 604, 608

275

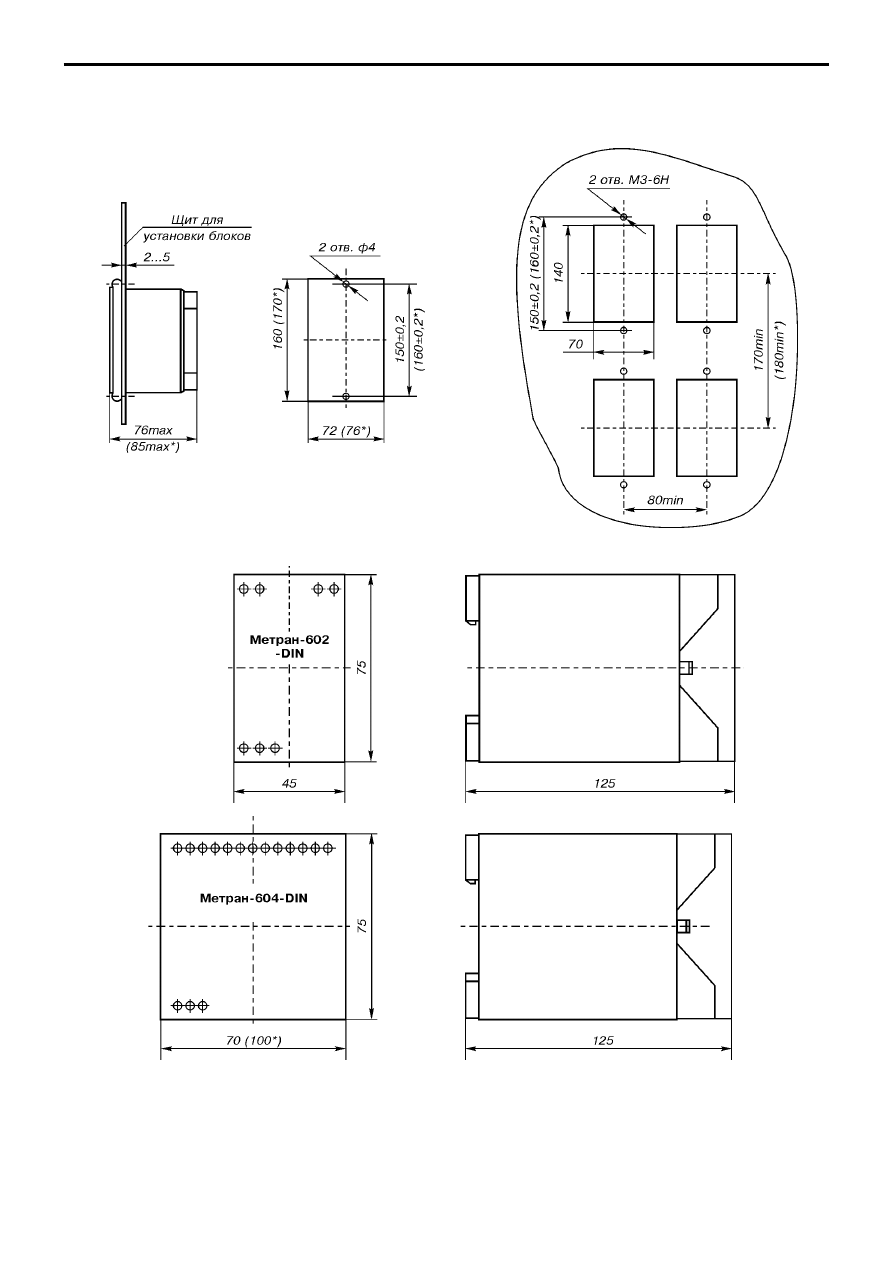

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Метран60201, 60401, 60801

* Размеры для Метран$608$01.

Метран602DIN, 604DIN, 608DIN

* Размер для Метран$608$DIN.

Внимание! Возможно исполнение блоков питания Метран$602 (2$х$канальных) и Метран$604 (4$х$канальных) с размером

лицевой панели как у 8$и$канального исполнения 76х170 мм (размеры соответствуют размерам лицевой панели блоков питания
Карат$22 и предлагаются для их замены в уже имеющихся щитах).

276

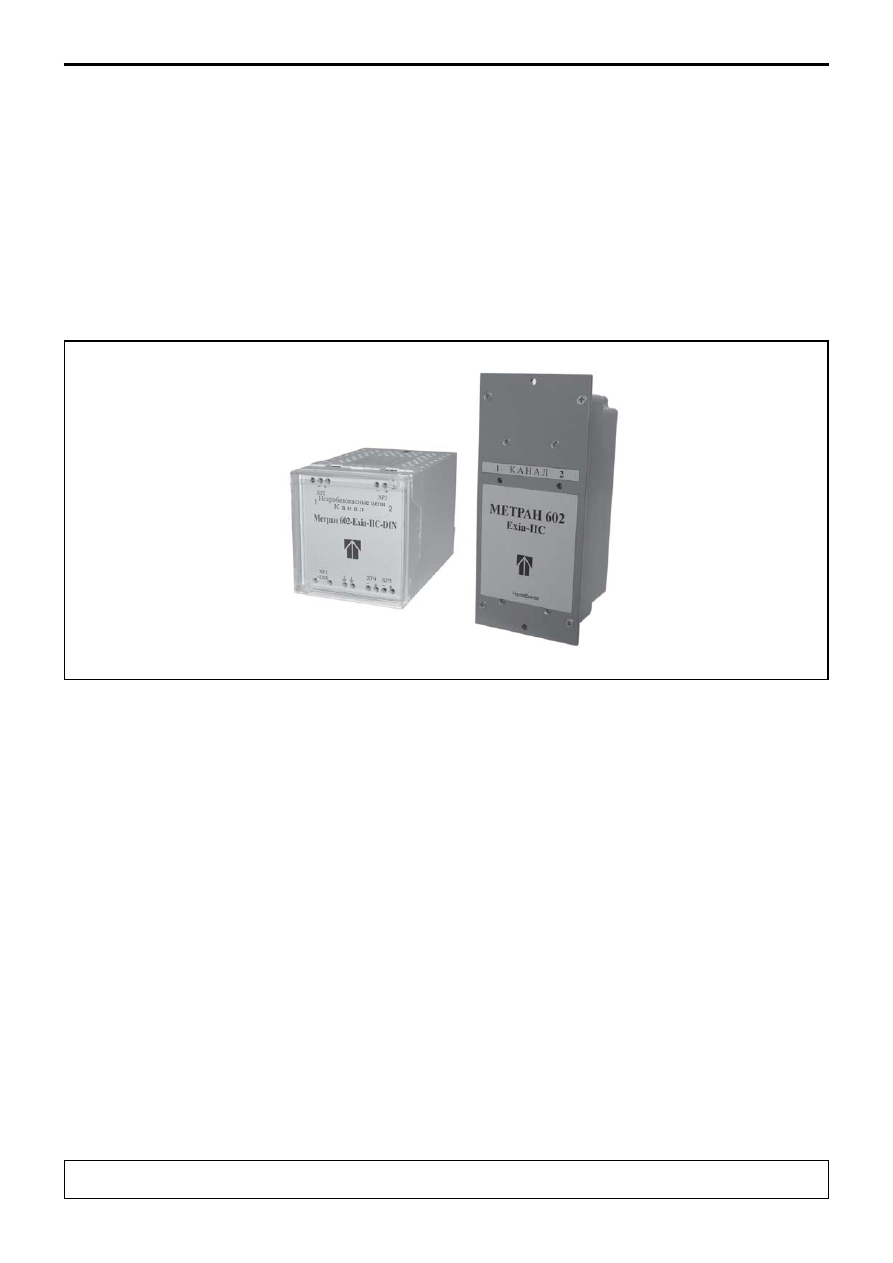

Метран602Ех

Блоки питания

Метран602Ех

Код ОКП 4218

Количество каналов  1 или 2
Светодиодная индикация включения блока
питания по каждому каналу
Защита от перегрузок и коротких замыканий
Блоки не создают индустриальных помех
Конструктивное исполнение: щитовое, на
рейке DIN
Блоки питания щитового монтажа
конструктивно и функционально заменяют
блоки питания БПД40Ех, 2000ПЕх
ТУ 4218003514659652003

Блоки питания Метран$602$Ех

предназначены для питания стабилизирован$ным
напряжением и искрозащиты датчиков давления
серии Метран$Ех, датчиков температуры типа
ТСПУ$Ех, ТСМУ$Ех, ТХАУ$Ех с унифицированным
выходным токовым сигналом 4$20 мА, а также для
преобразования этого сигнала в сигналы 0$5,
4$20, 0$20 мА.

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru
