Реле давления РД2,5ПА

265

ТЕХНИЧЕСКИЕ ДАННЫЕ

 Коммутируемые контактами РД$2,5ПА значения тока, напряжения и мощности приведены в табл.1.

Таблица 1

Ток,

коммутируемый контактами

Напряжение, не более, В

Коммутируемая мощность

при  индуктивной

нагрузке

при активной

нагрузке

при  индуктивной

нагрузке, ВА

при активной

нагрузке, Вт

Постоянный ток

0,01 $ 0,1 А

80

100

10

20

Переменный ток

0,01 $ 1 А

250

250

150

250

 Реле предназначены для работы с заданными параметрами в условиях:

$ температура окружающей среды $10...45°С;
$ относительная влажность до 75% при температуре 27°С;
$ вибрация частотой до 25 Гц, амплитудой перемещения не более 0,1 мм.

ПРИНЦИП ДЕЙСТВИЯ

Принцип действия реле основан на передаче упругой

деформации чувствительного элемента (мембраны) на

коммутирующее устройство при воздействии давления

контролируемой среды на мембрану.

Контролируемая среда через штуцер воздействует

на мембрану, который перемещает шток, действующий на

кнопку микропереключателя, замыкая или размыкая

электрическую цепь.

В отличие от реле РД в конструкцию РД$2,5ПА введены

дополнительные элементы, предохраняющие мембрану реле

от воздействий давлений перегрузки и сохраняющие

постоянство давления срабатывания.

Настройка реле на  определенную уставку может

производится потребителем по контрольному манометру

вращением регулировочной гайки и упора. Точность настройки

зависит от класса манометра. Настройка реле производится в

сторону повышения  давления.

МОНТАЖ

Реле устанавливаются на объекте в вертикальном

положении штуцером вниз.

Присоединение реле производится с помощью

штуцера М16х1,5. Уплотнение $ по внутреннему конусу штуцера
шаровым ниппелем.

Подключение РД$2,5ПА в систему контроля (рис.2)

производится медными проводами сечением до 0,5 мм

2

; для

подключения к электрической цепи предусмотрен разъем.

Рекомендуется на трубопроводе предусмотреть

место для установки контрольного манометра для определения
давления срабатывания реле.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

В период эксплуатации приборов необходимо

следить за герметичностью соединений, не допускать
перегрузки по давлению выше значений, указанных в табл.1.

Не реже одного раза в квартал необходимо проверять

заданный предел уставки.

Необходимо следить за тем, чтобы поступающее

давление не было пульсирующим.

ПОДКЛЮЧЕНИЕ  РЕЛЕ

ЗОНА ВОЗВРАТА

Рис.2.

Рис.3.

Р ср $ Р срабатывания,

Р отп $ Р отпуска.

266

Реле давления РД2,5ПА

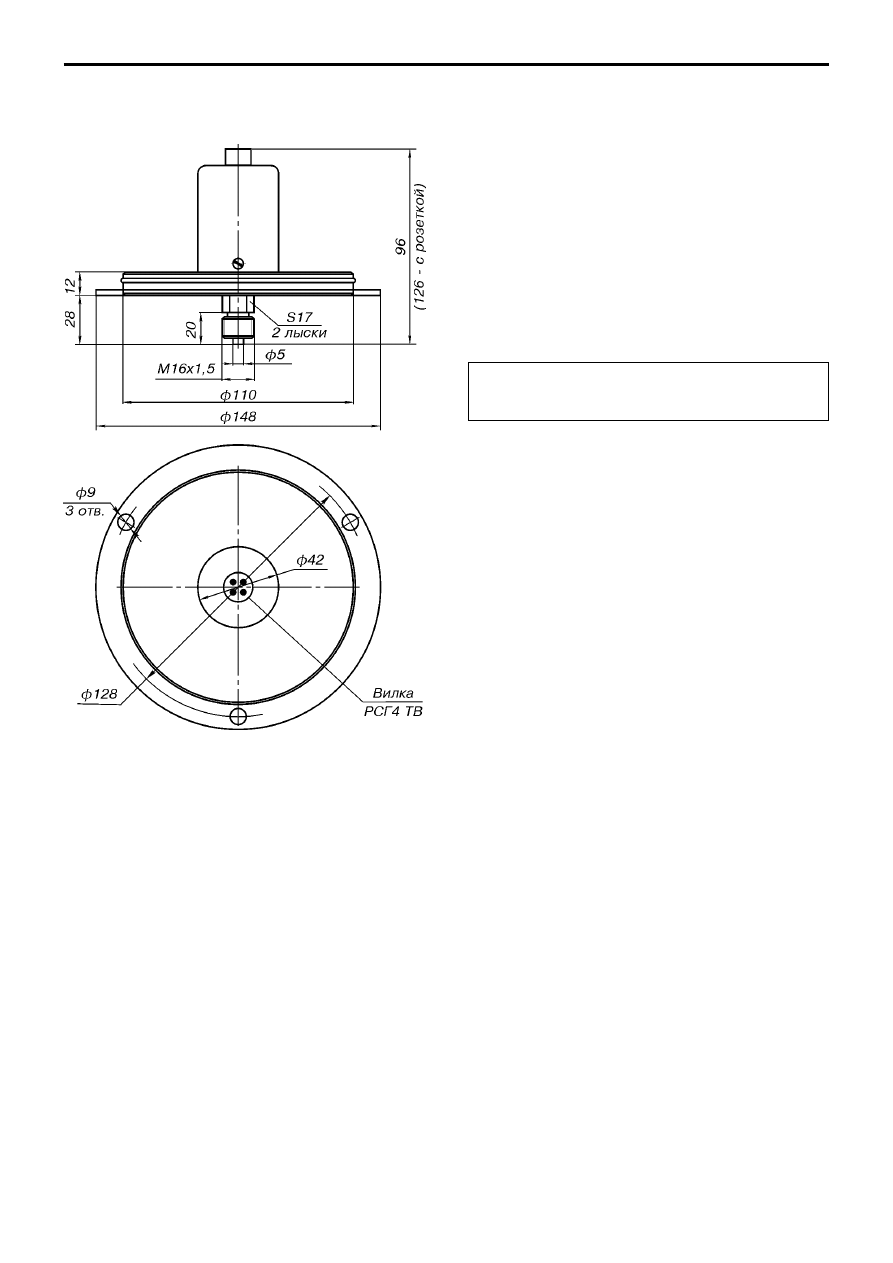

ГАБАРИТНЫЕ РАЗМЕРЫ

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок $ 18 месяцев со дня ввода

в эксплуатацию.

КОМПЛЕКТ ПОСТАВКИ

$ реле РД$2,5ПА $ 1 шт.;
$ паспорт $ 1 экз.;
$ РЭ $ 1 экз. (поставляется с партией 10 шт. РД$2,5ПА),
$ розетка  РС4 ТВ (с кожухом).

1. Условное обозначение реле:

П $ с микропереключателем.

2. Заданная уставка (при отсутствии в заказе $ РД$2,5ПА
поставляется настроенным на любое давление диапазона
уставок). При выпуске реле настраивается на срабатывание
уставки при повышении давления.

РД2,5ПА  (4,0)

ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ

РДП ПРИ ЗАКАЗЕ

1

2

267

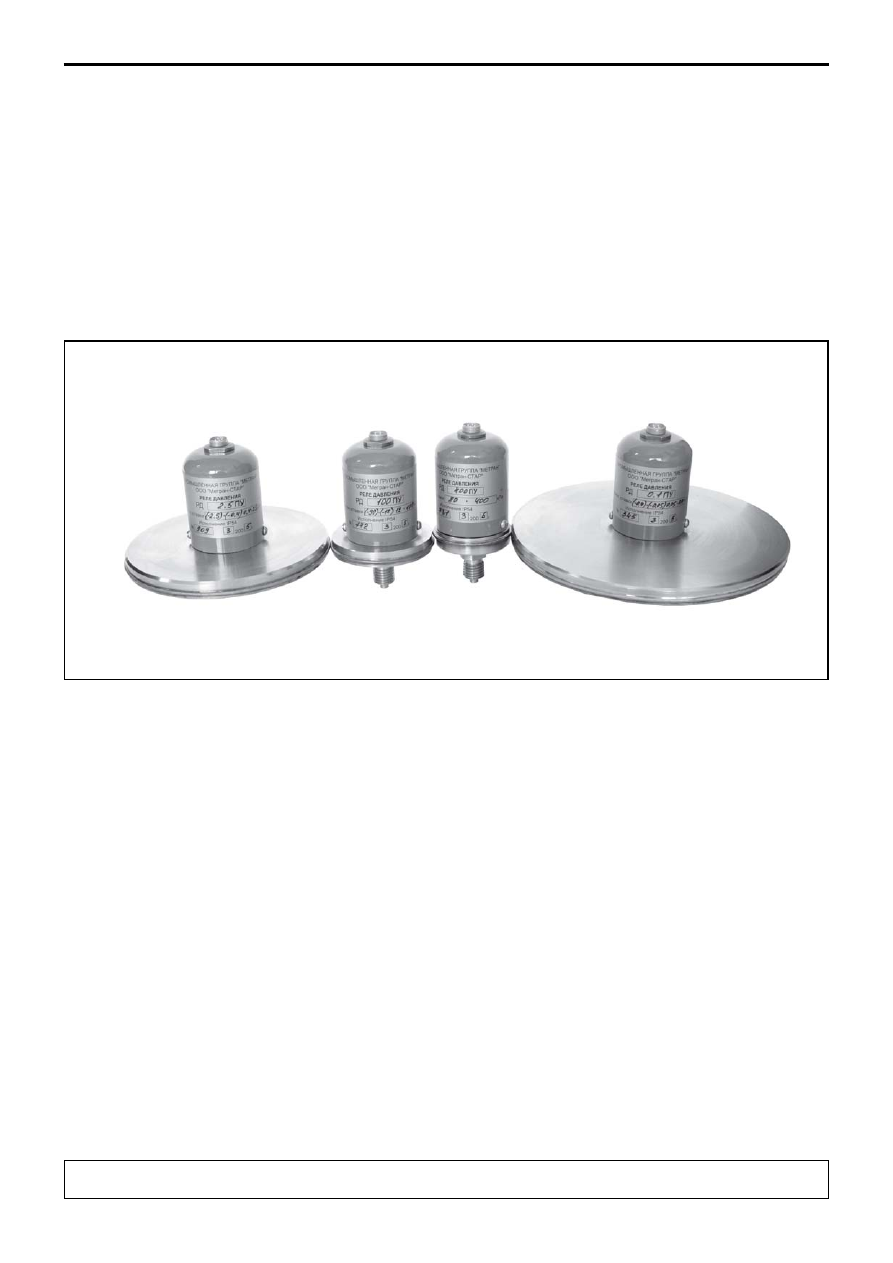

Реле давления РДУ, РДПУ

Реле давления РДУ, РДПУ

с высокой перегрузочной способностью

Реле давления РД$У и РД$ПУ отличаются

от реле РД и РД$П соответственно
конструктивными особенностями приемника
давления, предохраняющего чувствительный
элемент $ мембрану от разрушительного
воздействия перегрузочного давления как
избыточного, так и разрежения.

Максимальное давление перегрузки

больше чем у реле РД и РД$П (см. таблицу).

По остальным конструктивным и

техническим параметрам реле РД$У полностью
соответствует реле РД, реле РД$ПУ соответствует
реле РД$П.

Код ОКП 421872

Высокая способность к перегрузочным
давлениям! Выдерживает 1050 кратное
давление перегрузки в течение
продолжительного времени
Остальные характеристики аналогичны
реле РД и РДП
ТУ4218004368976902005 (РДУ)
ТУ4218010368976902004 (РДПУ)

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

268

Реле давления РДУ, РДПУ

Рекомендуемые значения перегрузок

Условное обозначение реле

Диапазон уставок, кПа

Максимальное давление перегрузки, кПа

РД$0,1У (РД$0,1ПУ)

минус 0,4 $ минус 0,05

0,05 $ 0,4

50

РД$2,5У (РД$2,5ПУ)

минус 2,5 $ минус 0,4

0,4 $ 2,5

150

РД$12У (РД$12ПУ)

минус 12 $ минус 2,5

2,5 $ 12

500

РД$100У (РД$100ПУ)

минус 90 $ минус 12

12 $ 100

1200

РД$400У (РД$400ПУ)

80 $ 400

2000

РД$1600У (РД$1600ПУ)

400 $ 1600

2500

Примечания:
1. Время воздействия максимального давления перегрузки не более 5 мин.
2. При перегрузке, указанной в таблице, заказ принимается к исполнению.
3. При заказе реле (не менее 50 шт.) с перегрузкой больше значения, указанного в таблице, заказ направляется на

согласование.

4. При заказе реле (не менее 50 шт.) с перегрузкой в области разрежения заказ также направляется на согласование.

РД0,1УI    (0,05)/0,2    В/В    З/Р    50    К

Штуцер переходной  16(2)/25(5)

ПРИМЕР  ЗАПИСИ ОБОЗНАЧЕНИЯ РДУ ПРИ ЗАКАЗЕ

1. Обозначение реле:

У $ с высокой перегрузочной способностью;
I $ однопредельное (одна уставка срабатывания);
II $ двухпредельное (две уставки срабатывания).

2. Заданные уставки срабатывания (при отсутствии в заказе $ РД$У поставляется настроенным на любое давление диапазона
уставок).
3. Тип уставки:

В $ при повышении давления;
Н $ при понижении давления.

При отсутствии в заказе типа уставки реле настраивается на срабатывание уставки при повышении давления.
4. Способ срабатывания реле:

З $ на замыкание;
Р $ на размыкание.

5. Давление перегрузки (см. таблицу).
6. Кронштейн с уплотнением, трубкой (3 м) и фитингом с уплотнительным кольцом (если не требуется, не указывать).

Штуцер переходной при заказе обозначается отдельной строкой (если не требуется не указывать). При заказе штуцеров

см.пример для заказа РД.

РД0,1ПУ    (0,05)    В    50    К

Штуцер переходной  16(2)/25(5)

ПРИМЕР  ЗАПИСИ ОБОЗНАЧЕНИЯ РДПУ ПРИ ЗАКАЗЕ

1. Обозначение реле:

У $ с высокой перегрузочной способностью;
П $ с микропереключателем.

2. Заданная уставка срабатывания (при отсутствии в заказе $ РД$ПУ поставляется настроенным на любое давление диапазона
уставок).
3. Тип уставки:

В $ при повышении давления;
Н $ при понижении давления.

При отсутствии в заказе типа уставки реле настраивается на срабатывание уставки при повышении давления.
4. Давление перегрузки (см. таблицу).
5. Кронштейн с уплотнением, трубкой (3 м) и фитингом с уплотнительным кольцом (если не требуется, не указывать).

Штуцер переходной при заказе обозначается отдельной строкой (если не требуется, не указывать). При заказе штуцеров

см.пример для заказа РД$П.
