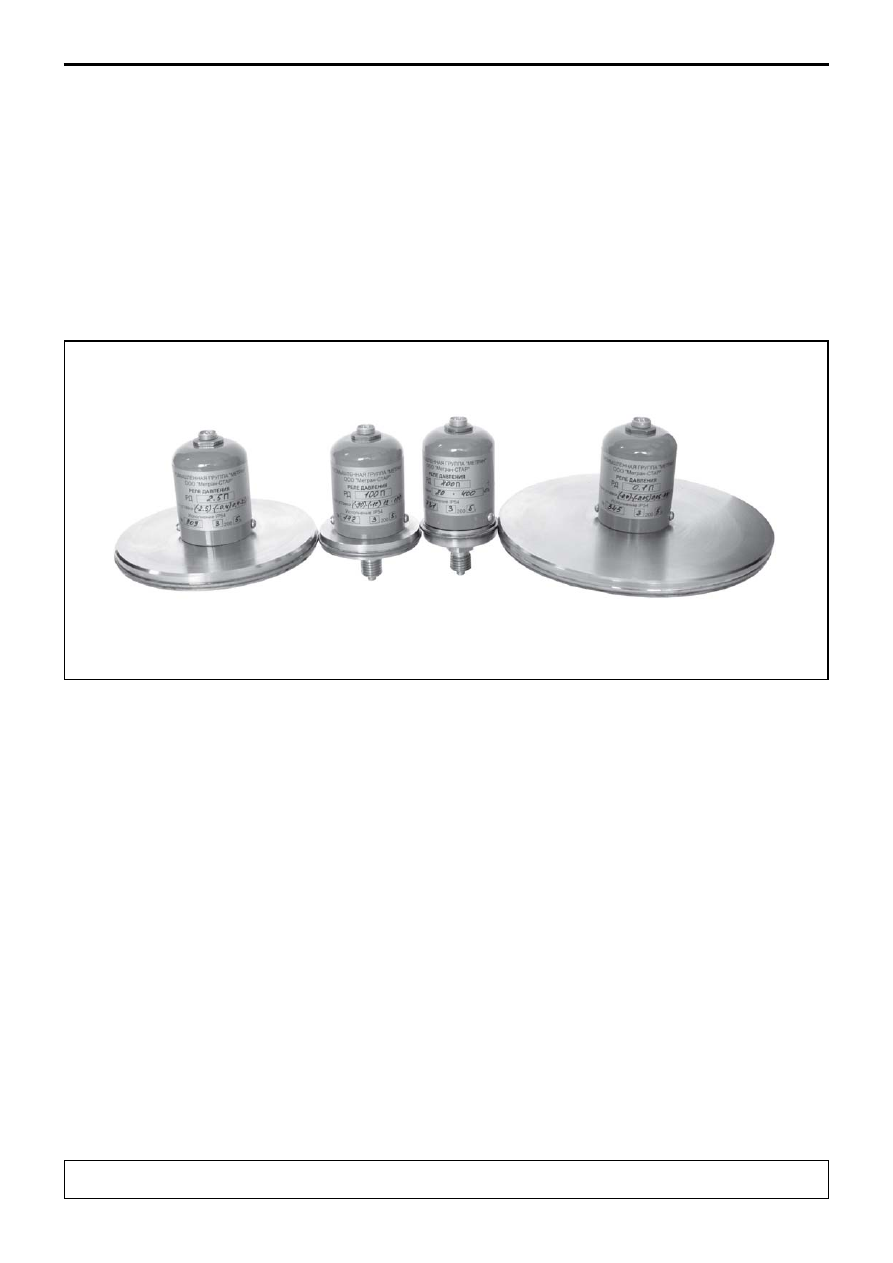

Реле давления РД
257
Обозначение реле
Наименование
Диапазон уставок, кПа
Давление
перегрузки, кПа
Назначение
РД$0,1
Реле
давления$
разрежения
минус 0,4 $ минус 0,05
0,05 $ 0,4
5
Контроль
избыточного
давления
и разрежения
РД$2,5
минус 2,5 $ минус 0,4
0,4 $ 2,5
10
РД$12
минус 12 $ минус 2,5
2,5 $ 12
80
РД$100
минус 90 $ минус 12
12 $ 100
500
РД$400
Реле избыточного
давления
80 $ 400
1000
Контроль
избыточного
давления
РД$1600
400 $ 1600
2000
ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазон уставок срабатывания, давление перегрузки и др. параметры реле приведены в табл.1.
Таблица 1
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Принцип действия реле РД основан на передаче
упругой деформации чувствительного элемента (мембраны)
на коммутирующее устройство при воздействии давления или
разрежения контролируемой среды на чувствительный
элемент.
Контролируемая среда через штуцер воздействует
на мембрану, которая перемещает магнит, действующий
своим магнитным полем на контакты геркона, замыкая или
размыкая электрическую цепь.
Настройка реле на определенную уставку
производится по контрольному манометру вращением
регулировочной гайки. Точность настройки зависит от класса
манометра. Настройка реле может производится как в сторону
повышения давления (тип уставки В $ верхняя), так и в сторону
понижения давления (тип уставки Н $ нижняя), а также на
замыкание или размыкание электрических цепей.
Предварительно необходимо снять защитный кожух.
Вращение регулировочной гайки по часовой стрелке
приводит к уменьшению уставки срабатывания; для реле
контроля разрежения $ к увеличению уставки при контроле
разрежения.
После установки необходимого значения давления
срабатывания регулировочную гайку законтрить винтом,
защитный кожух зафиксировать винтами.
МОНТАЖ

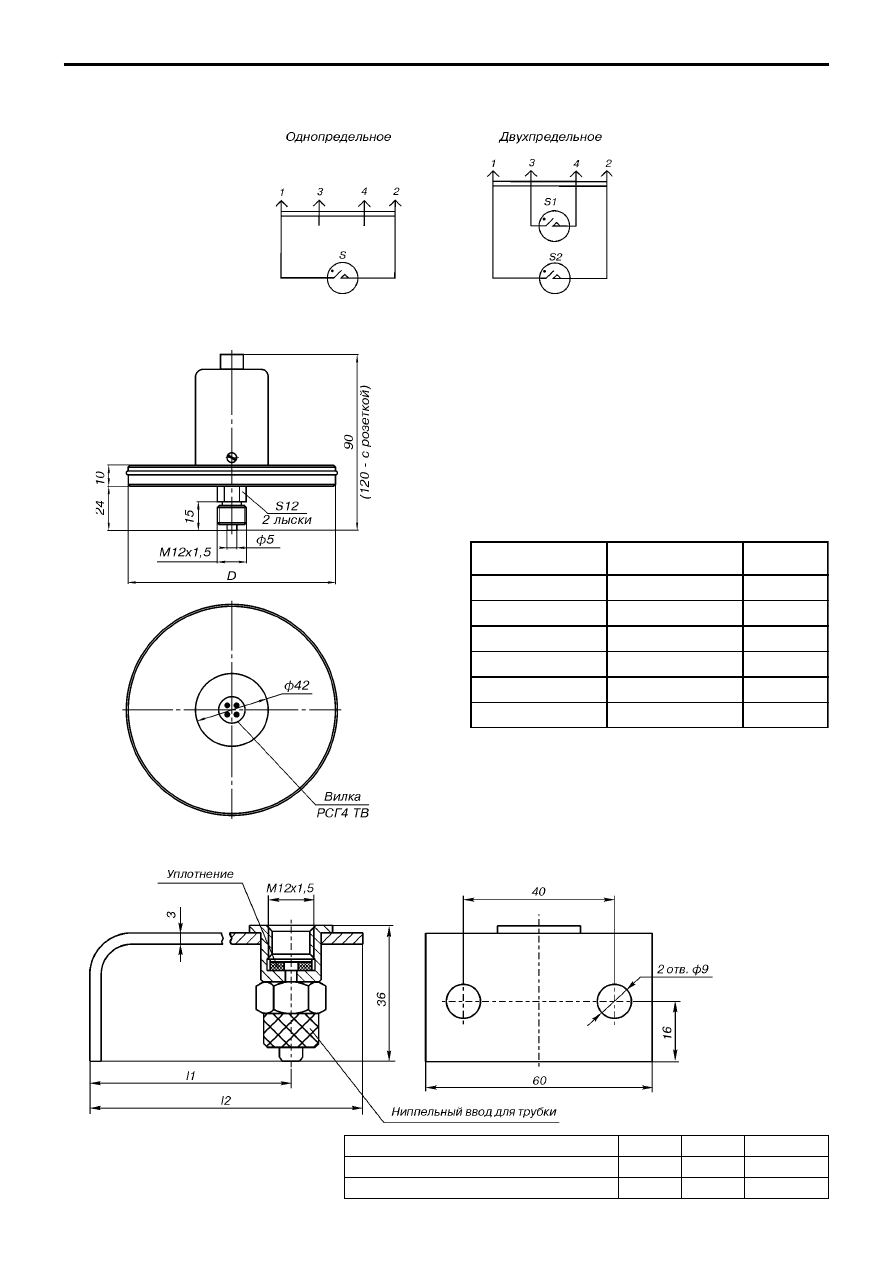

Реле устанавливаются на объекте в вертикальном
положении штуцером вниз (важно для РД$0,1).
Присоединение реле производится с помощью
штуцера М12х1,5. В качестве уплотнения рекомендуется
применять прокладки в виде шайб из свинца, фибры,
фторопласта, полиуретана или мягкой меди.

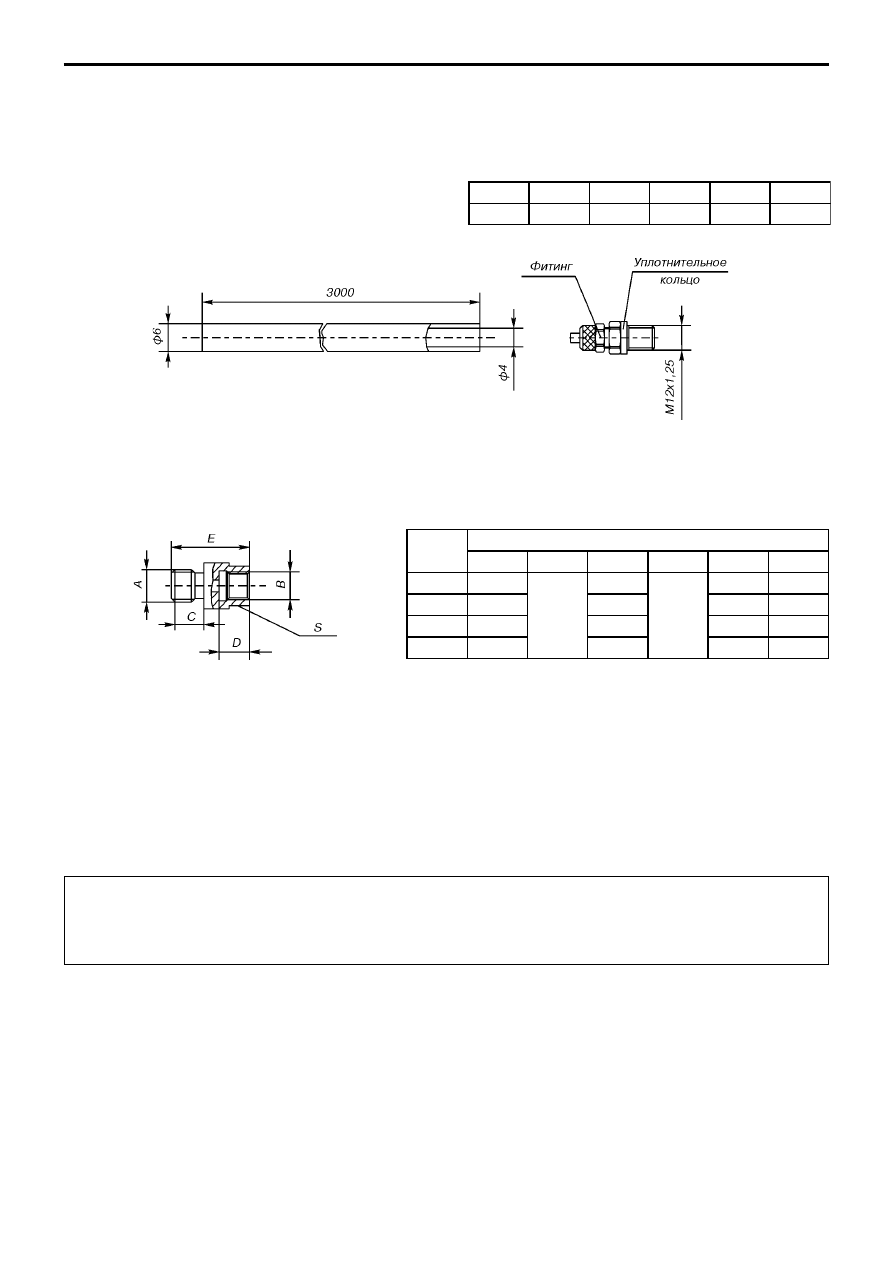

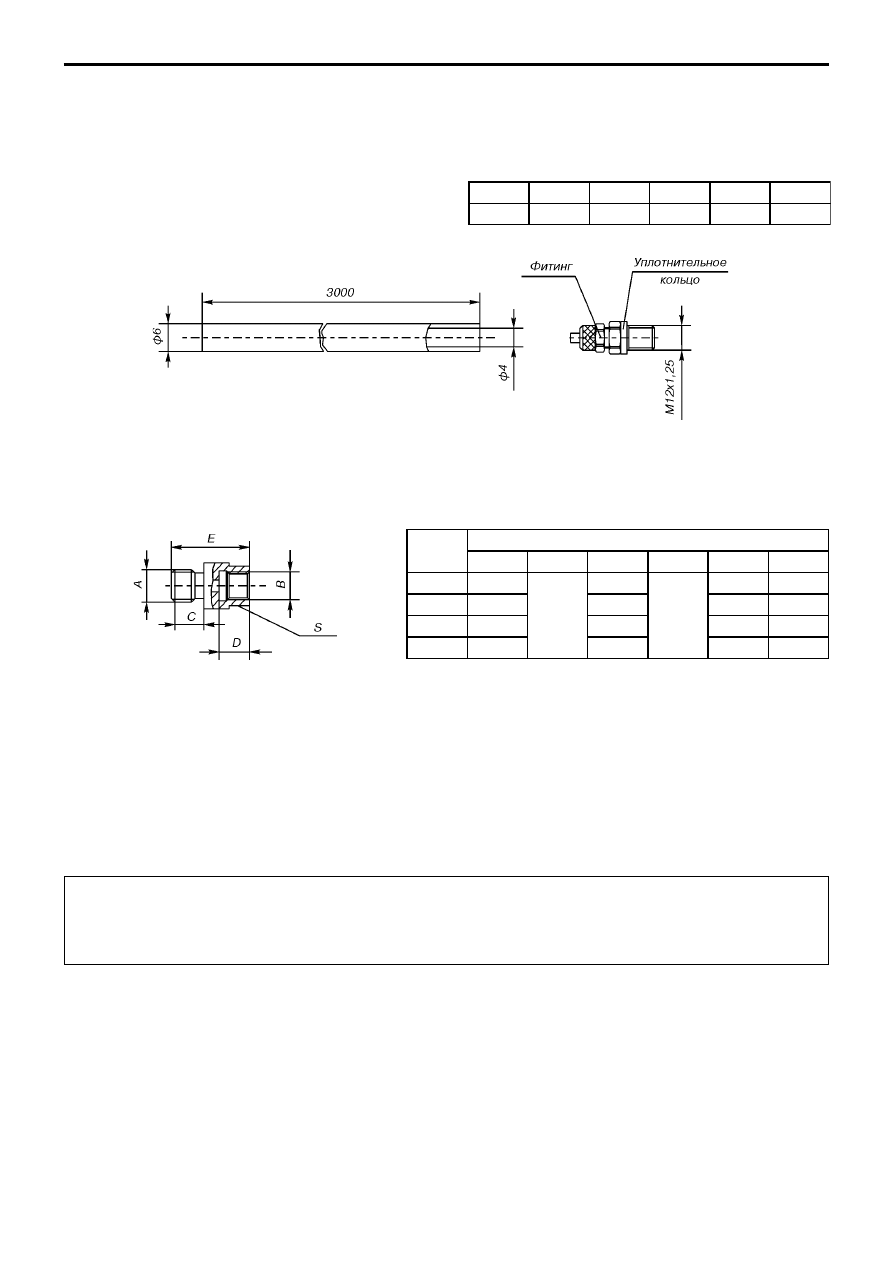

Для исключения влияния вибраций на реле (особенно
на РД$0,1) рекомендуется использование кронштейна
(в комплект не входит), устанавливаемого с реле отдельно от
источника вибрации, с трубкой и фитингом, прилагаемых к
кронштейну, для подвода контролируемой среды к реле.
Подключение РД в систему контроля производится
двухпроводной линией связи медными проводами сечением
до 0,5 мм
2
; для подключения к электрической цепи
предусмотрен разъем.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
В период эксплуатации приборов необходимо
следить за герметичностью соединений, не допускать
перегрузки по давлению выше значений, указанных в табл.1.
Не реже одного раза в квартал необходимо проверять
заданный предел уставки.
Реле РД предназначены для работы с заданными параметрами в условиях:
$ температура окружающей среды $30...50°С;
$ относительная влажность до 95% при температуре 35°С;
$ вибрация частотой до 25 Гц, амплитудой перемещения не более 0,1 мм.
Примечание к разделу "Технические данные": возможно изготовление РД с учетом требований, отличающихся от указанных
выше, но согласованных с предприятием $ изготовителем.
Реле устойчивы к воздействию давления перегрузки, указанному в табл.1, в течение 1 мин.
Коммутируемые контактами РД значения постоянного тока и мощности приведены в табл.2.
Таблица 2
Постоянный ток,
коммутируемый контактами, А
Напряжение, В
Коммутируемая мощность
0,01$0,5
при нагрузке
при нагрузке
индуктивной
активной
индуктивной, ВА
активной, Вт
5$36
5$100
0,6
10
