Сосуды СК, СУ, СР

253

Сосуды уравнительные конденсационные СК,

уравнительные СУ, разделительные СР

Сосуды уравнительные конденсационные СК предназначены для поддержания постоянства и равенства уровней конденсата

в соединительных линиях, передающих перепад давлений от диафрагмы к датчикам разности давлений, при измерении расхода пара.

Сосуды уравнительные СУ предназначены для поддержания постоянного уровня жидкости в одной из двух соединительных

линий при измерении уровня жидкости в резервуарах с использованием датчиков разности давлений.

Сосуды разделительные СР предназначены для защиты внутренних полостей датчиков от непосредственного воздействия

измеряемых агрессивных сред путем передачи давления через разделительную жидкость.

Сосуды не имеют внутренних перегородок.

Таблица

Наименование

Условное

обозначение

Условное давление,

МПа

Исполнение

Пробное давление,

МПа

Сосуды уравнительные
конденсационные

СК$4$1$А
СК$4$1$Б

4

1

6

СК$10$1$А
СК$10$1$Б

10

1

15

СК$40$А
СК$40$Б

40

$

56

Сосуды уравнительные

СУ$6,3$2$А
СУ$6,3$2$Б

6,3

2

9,5

СУ$25$2$А
СУ$25$2$Б

25

2

35

СУ$6,3$4$А
СУ$6,3$4$Б

6,3

4

9,5

СУ$40$А
СУ$40$Б

40

$

56

Сосуды разделительные

СР$6,3$2$А
СР$6,3$2$Б

6,3

2

9,5

СР$25$2$А
СР$25$2$Б

25

2

35

СР$6,3$4$А
СР$6,3$4$Б

6,3

4

9,5

СР$25$4$А
СР$25$4$Б

25

4

35

СР$40$А
СР$40$Б

40

$

56

Условное обозначение материалов, применяемых в сосудах:

$ углеродистая сталь $ А;
$ нержавеющая сталь $ Б.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Сосуд разделительный, на условное давление 40 МПа, из углеродистой стали
Сосуд СР  40  А ТУ 257439.001890

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

254

Сосуды СК, СУ, СР

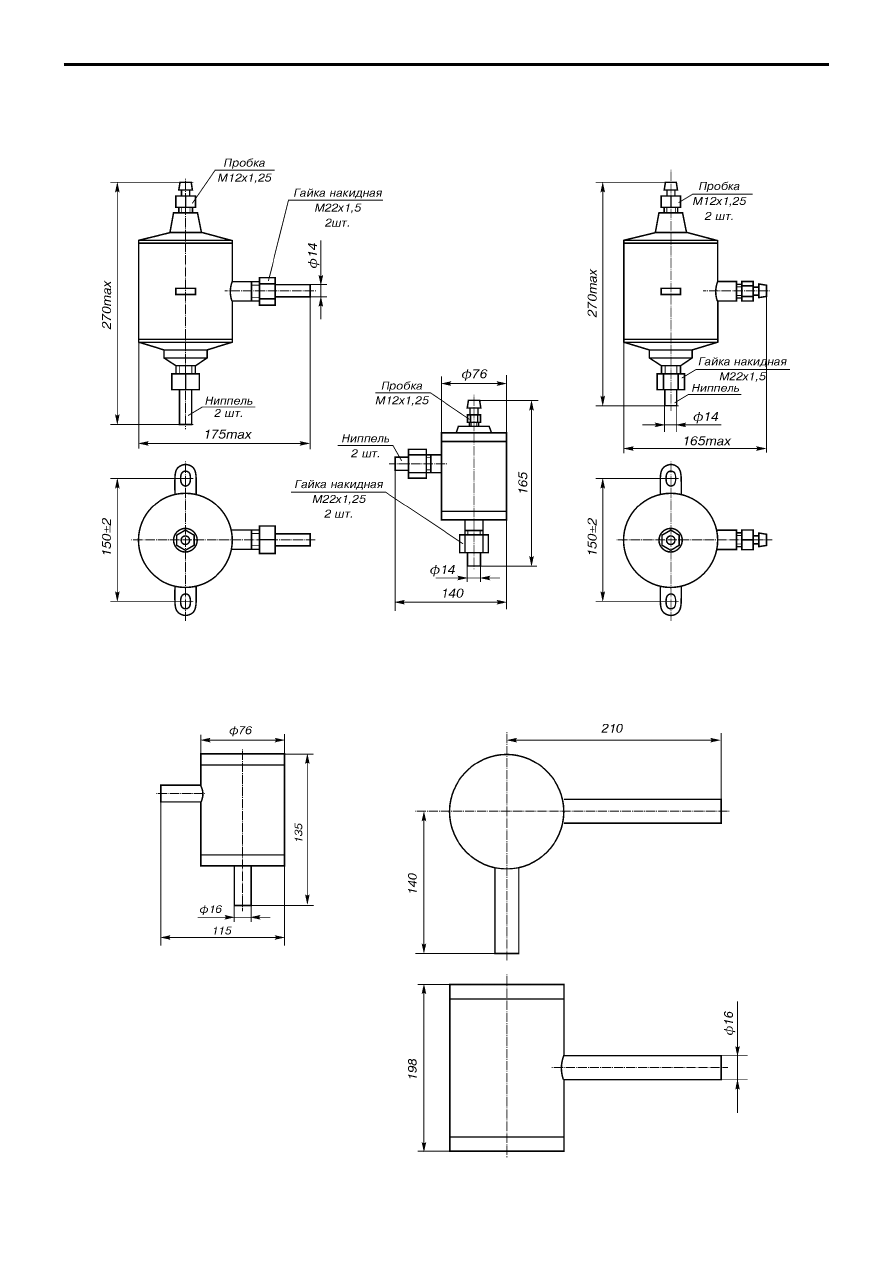

Рис.1. СУ исполнения 2

(6,3; 25 МПа).

Рис.2. СУ исполнения 2

(40 МПа).

Рис.3. СУ исполнения 4

(6,3 МПа).

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Сосуды уравнительные СУ

Сосуды уравнительные конденсационные СК

Рис.4. СК (40 МПа).

Рис.5. СК исполнения 1 (4; 10 МПа).

Сосуды СК, СУ, СР

255

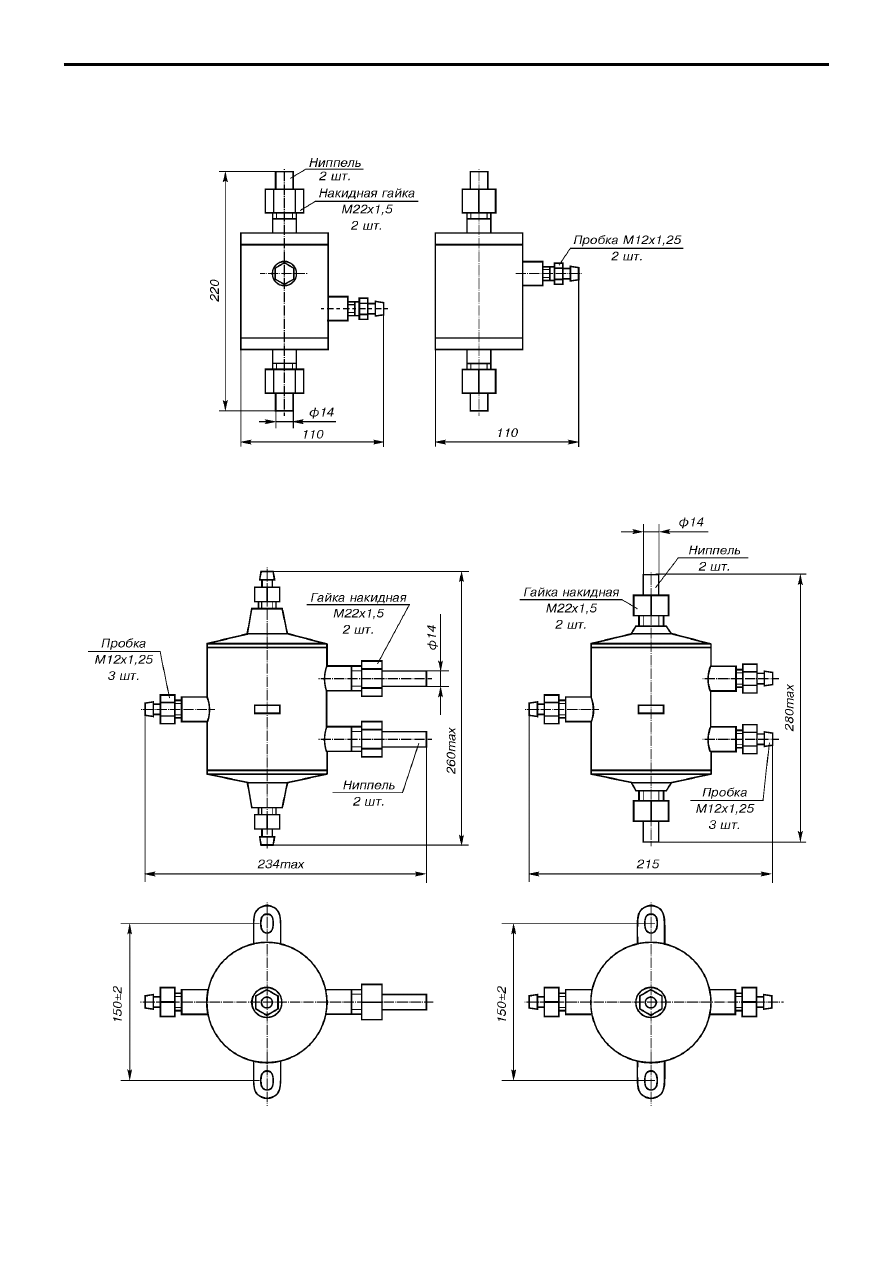

Сосуды разделительные СР

Рис.7. СР исполнения 4 (6,3; 25 МПа).

Рис.8. СР исполнения 2 (6,3; 25 МПа).

Рис.6. СР (40 МПа).

256

Реле давления РД

Реле давления РД

Код ОКП 421872

Контролируемая среда: газ, жидкость
Диапазон уставок от минус 90 до 1600 кПа
Одна или две независимые плавно
регулируемые уставки
Пределы допускаемой основной
погрешности срабатывания реле:
 избыточного давления  не более ±1% от
верхнего предела диапазона уставок;
 давленияразрежения  не более ±1% (для
РД0,1 ±4%) от суммы абсолютных значений
верхних пределов избыточного давления и
разрежения диапазона уставок
Зона возврата  регулируемая для реле:
 избыточного давления  не более 10% от
верхнего предела диапазона уставок;
 давленияразрежения  не более 5% (для
реле РД0,1  не более 7,5%) от суммы
абсолютных значений верхних пределов
избыточного давления и разрежения
диапазона уставок
Нагрузка  активноиндуктивная
Степень защиты от пыли и влаги IP54
ТУ4218004368976902002

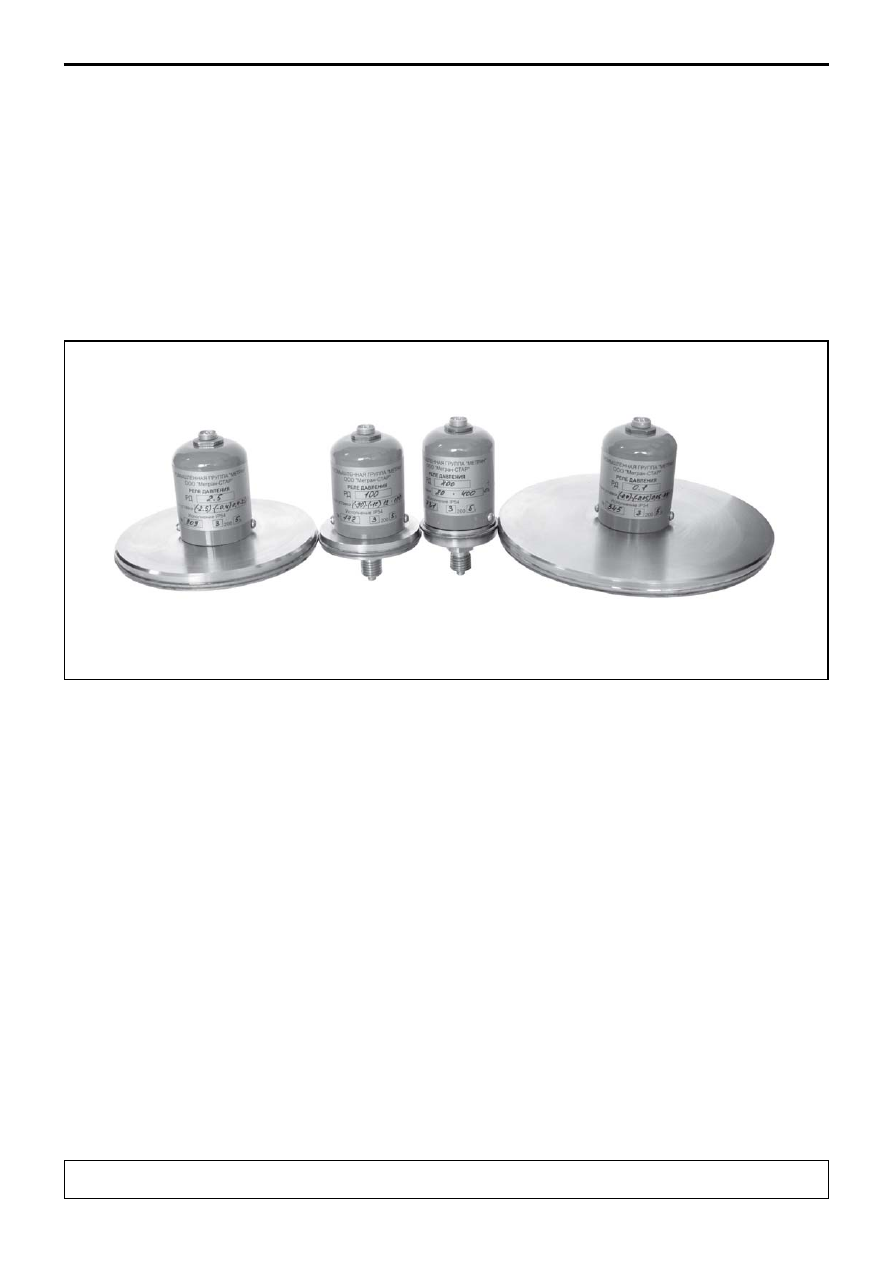

Реле давления РД предназначены для

переключения электрических цепей (их замыкания
или размыкания) в момент достижения заданного
давления как при повышении давления рабочей
среды до значения фиксированной уставки, так и
при понижении давления рабочей среды до
значения фиксированной уставки.

В качестве переключателя используется

герметизированный контакт (геркон).

Преимущества реле РД:

$ возможность изменения уставок заказчиком в
условиях эксплуатации;
$ высокая коррозионная стойкость, обусловленная
применением сплавов 36НХТЮ и 12Х18Н10Т в
узлах, контактирующих с контролируемой средой
(мембрана и диски).
