Метран600М

269

Блоки питания помехоустойчивые

Метран600М

Код ОКП 4218

Блоки питания Метран602М,  604М, 608М
предназначены для преобразования
сетевого напряжения 220 B  в
стабилизированное выходное напряжение
постоянного тока для питания датчиков с
унифицированным выходным сигналом
Количество каналов 2, 4, 8
Каналы гальванически развязаны
Каждый канал имеет защиту от перегрузок
и коротких замыканий
Возможность включения и выключения
любого канала с помощью кнопок на
лицевой панели
Контроль значения напряжения каждого
канала с выводом его на цифровой
четырехразрядный индикатор передней
панели
Режим автоматического и ручного
переключения индикации каналов

При длительном отключении питающей
сети блок запоминает последний режим
состояния, в котором находился блок до
исчезновения питающей сети
Возможность параллельного подключение
нескольких каналов одновременно для
резервирования питания или увеличения
максимального значения выходного тока
Наличие системы диагностики,
позволяющей визуально контролировать
исправность блока питания и
измерительного преобразователя
Электромагнитная совместимость
соответствует группе исполнения IV по
ГОСТ 507462000
ЭИ.95.00.000 ТУ

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

270

Метран600М

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Количество каналов:

2

для Метран$602М;

4

для Метран$604М;

8

для Метран$608М

 Выходное напряжение 12, 24, 36 В
 Класс стабилизации выходного напряжения 0,2
 Максимальный ток нагрузки на каждый канал, ток

срабатывания защиты, ток короткого замыкания указаны в
табл.1

 Допускаемое отклонение выходного напряжения  не  более

±0,1% его номинального значения при максимальном токе
нагрузки на каждом канале

 Пульсация выходного напряжения при максимальном токе

нагрузки $ не более 0,1% его номинального значения

 Изменение значения выходного напряжения от его

номинального значения:
$ при изменении напряжения сети на ±10% не более ±0,1%;

$ при изменении тока нагрузки от нуля до максимального не
более ±0,1%

 Цифровая индикация отображает напряжение с

погрешностью ±0,01 В

 Имеется встроенная схема «мягкого» запуска с

ограничением пускового тока

 Питание блока $ от сети переменного тока напряжением

85…265 В, частотой 45…65 Гц

 Блок сохраняет работоспособность при отключении

питания до 0,5 с

 Защита от случайного нажатия кнопок
 Подключение через разъем или колодку
 Масса блока не более 2 кг

Масса блока с монтажными частями не более 2,5 кг

 Габаритные размеры:

длина 180 мм, высота 160 мм, ширина 80 мм

 Блоки выполняются в щитовом исполнении

Таблица 1

Uвых, В

Max ток нагрузки на

канал, мА

Ток срабатывания

защиты, не более, мА

Ток К3,

не более, мА

Потребляемая мощность,

не более, Вт

36

25

30

15

2,0

45

60

25

3,5

100

120

40

7,5

24

25

30

15

1,5

45

70

25

2,5

100

120

40

5,0

12

25

35

15

1,0

45

70

25

1,5

100

130

40

2,5

УСТРОЙСТВО И РАБОТА

Блок питания постоянного тока состоит из первичного

импульсного источника питания и двух (четырех или восьми)
независимых каналов, каждый из которых является линейным
стабилизированным источником питания (СИП) со схемой
электронной защиты и встроенным преобразователем
«напряжение $ частота».

Общее управление, измерение и выдачу команд

сигнализации и управления осуществляет встроенный в блок
микроконтроллер (МК). Все электрические связи между
каналами и МК имеют оптронную гальваническую развязку.

На передней панели блока расположены:

$ четырехразрядный цифровой индикатор для отображения
значения напряжения;
$ одноразрядный цифровой индикатор для отображения номера
канала;
$ три (пять или девять, в зависимости от количества каналов)
трехцветных светодиодных индикатора, для отображения
состояния по каждому каналу (цвет меняется в зависимости от
состояния входных цепей $ норма, перегрузка, КЗ);
$ одна кнопка для управления режимами блока;
$ две (четыре или восемь) кнопки для управления режимами
работы блока.

На задней панели блока расположены разъемы для

подключения сетевого напряжения, контактов реле аварийной
сигнализации к внешним исполнительным устройствам, а также
зажим защитного заземления.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

По устойчивости к климатическим воздействиям

блоки соответствуют группе исполнения С2 по ГОСТ 12997$84
для работы при температуре окружающей среды от $40 до 65°С
и относительной влажности воздуха до 98% при температуре
25°С без конденсации влаги.

Степень защиты от воздействия пыли и воды IP65 по

ГОСТ 14254.

НАДЕЖНОСТЬ

Наработка на отказ $ 150 000 ч.
Средний срок службы $ 20 лет.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ 36 месяцев с

момента ввода в эксплуатацию. Гарантийный срок хранения $
6 месяцев со дня изготовления блока. Превышение
установленного гарантийного срока хранения включается в
гарантийный срок эксплуатации.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Метран602М    024    45

1. Тип блока питания

Метран$602М

2 канала

Метран$604М

4 канала

Метран$608М

8 каналов

2. Код номинального значения выходного напряжения блока:

012

12 В

024

24 В

036

36 В

3. Максимальный ток нагрузки на каждый канал, см.табл.1.

1

2

3

Метран600М

271

СХЕМА ВНЕШНИХ СОЕДИНЕНИЙ

Рис.1.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Рис.2.

Вырез в щите

272

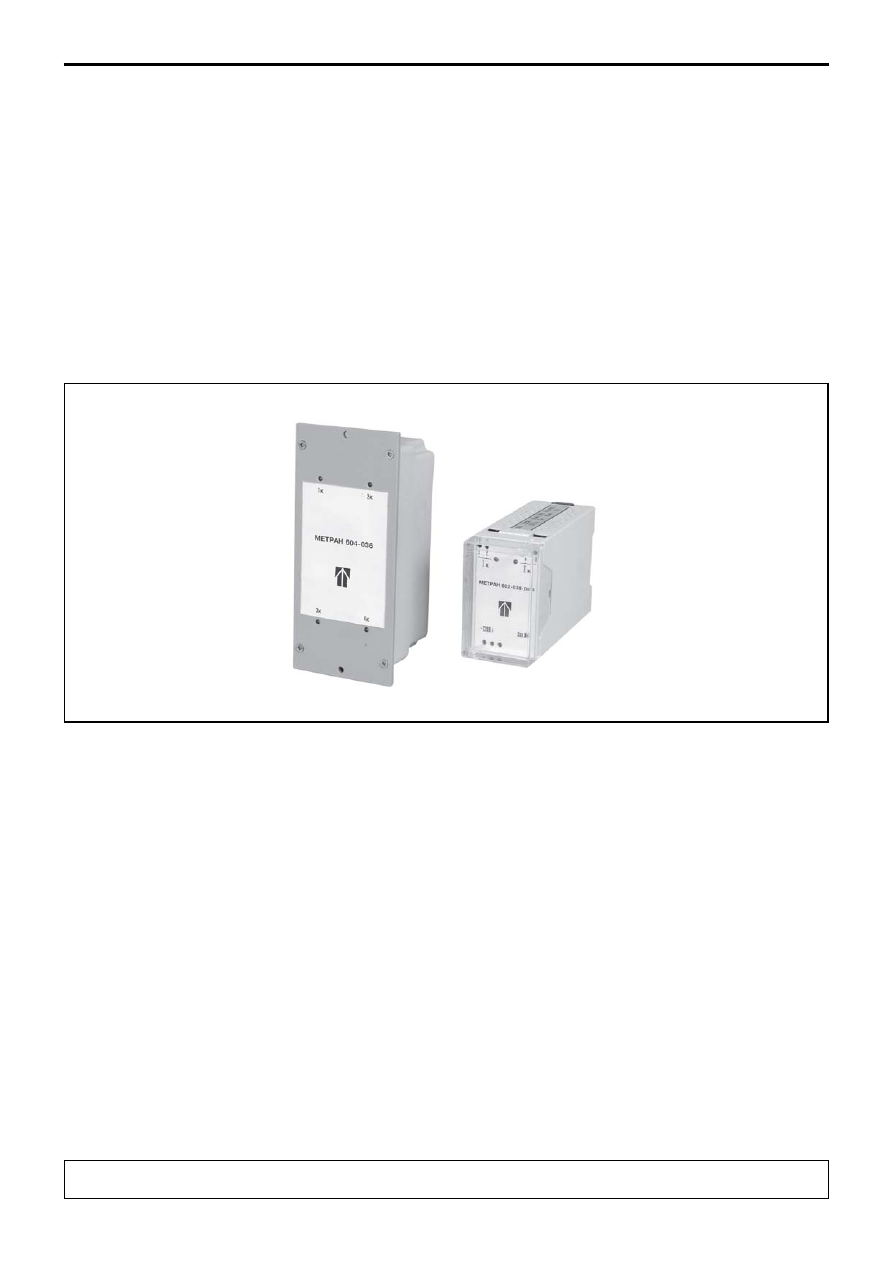

Метран602, 604, 608

Блоки питания

Метран602, 604, 608

Блоки питания Метран$602, $604, $608

предназначены для преобразования сетевого
напряжения 220 В в стабилизированное
напряжение 24 или 36 В и питания датчиков с
унифицированным выходным сигналом:
$ датчиков давления серии Метран и др.;
$ датчиков температуры серии Метран$270,
Метран$270МП, Метран$280 и др.

Количество каналов  2, 4, 8
Каналы гальванически развязаны
Каждый канал имеет схему электронной
защиты от перегрузок и коротких
замыканий
Светодиодная индикация включения блока
питания по каждому каналу
Блоки питания для монтажа на рейке DIN
выполнены в Евростандарте DIN 43700
Блоки питания щитового монтажа
конструктивно и функционально заменяют
блоки питания БПД40, 2000П, Карат22
ТУ 427600121607582002

Код ОКП 4218

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru
