233

Блоки клапанные. Вентильные системы. Переходники

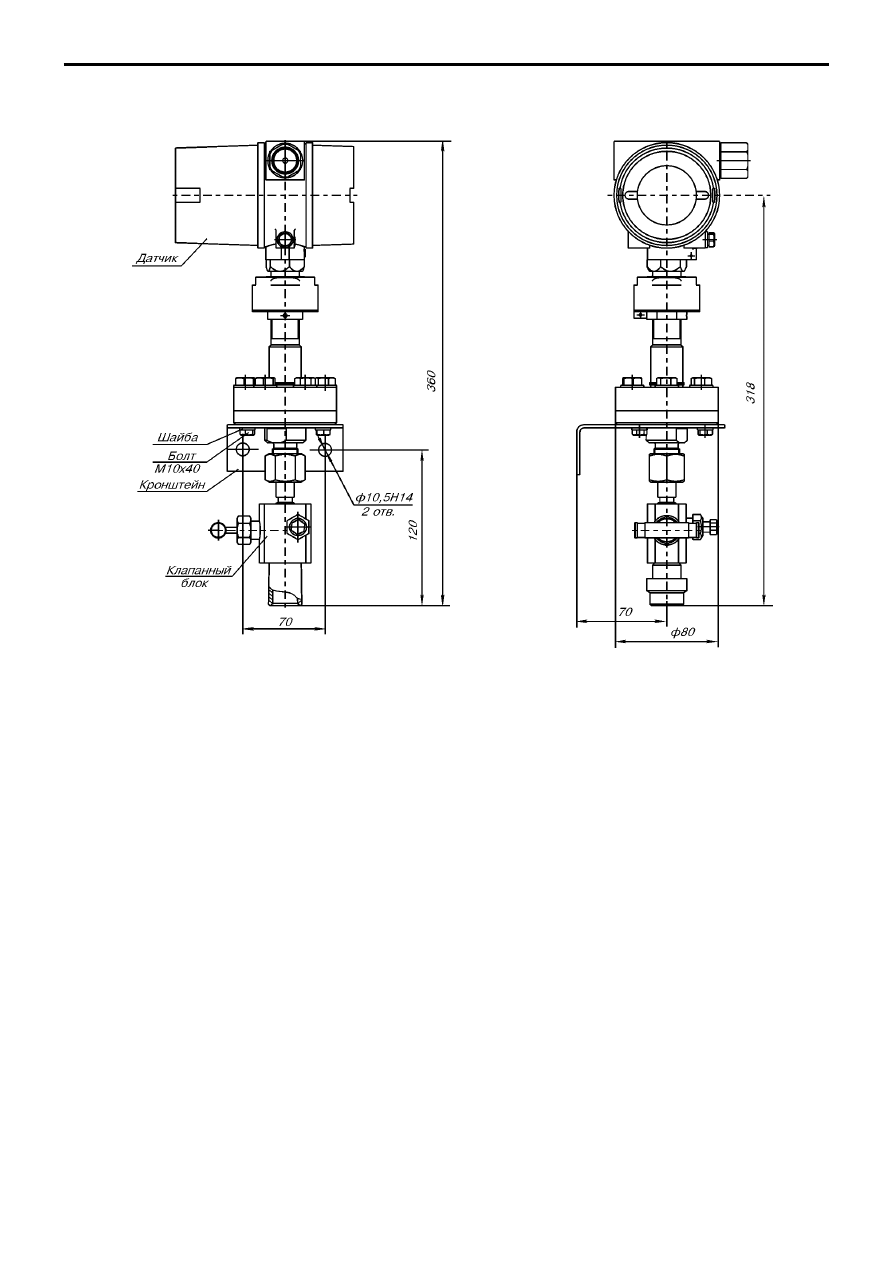

Рис.60. Пример монтажа датчика Метран22АС1 мод.2050, 2060, 2150, 2160, 2170, 2350,

Метран49 мод.9150, 9160, 9170, 9350

на плоской поверхности с установленным клапанным блоком серии Е.

234

Блоки клапанные. Вентильные системы. Переходники

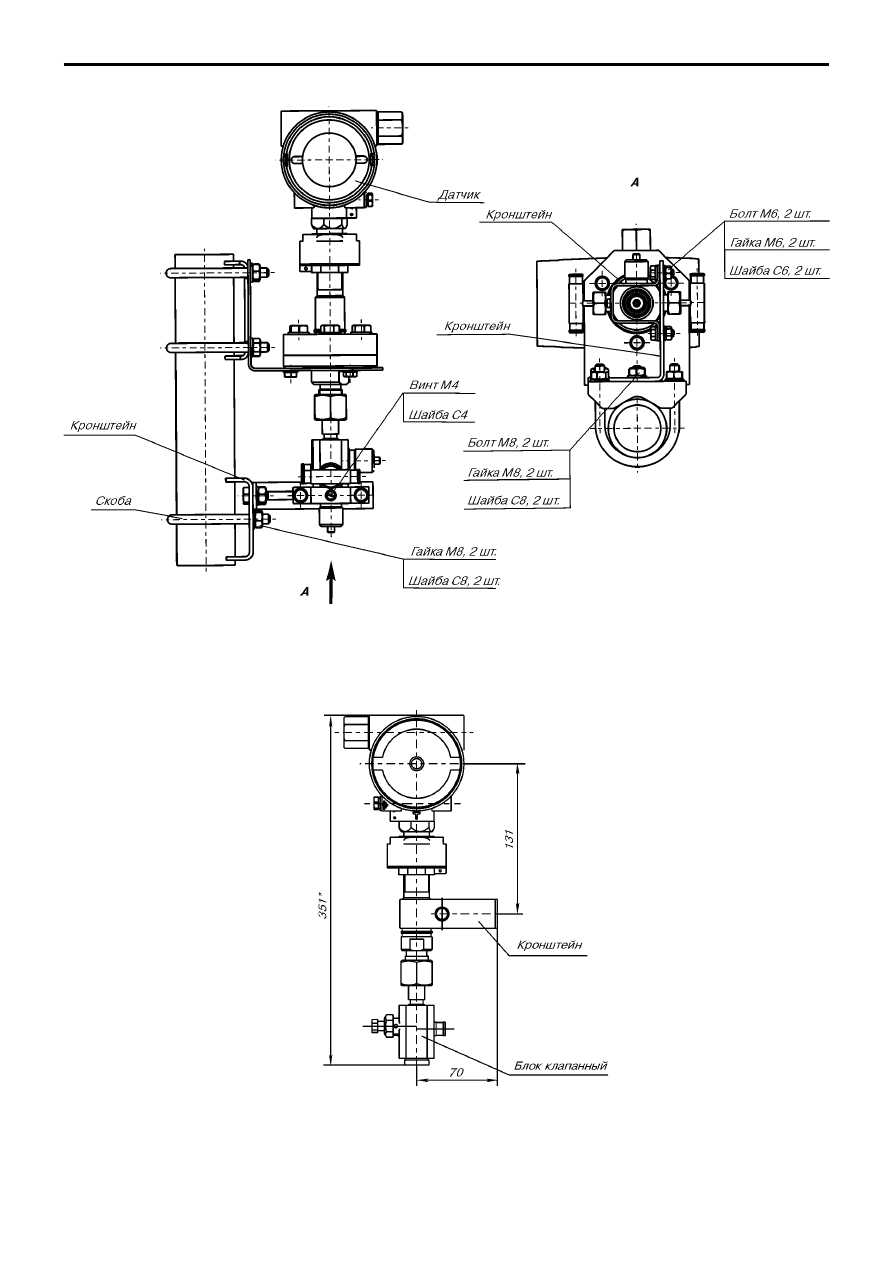

Рис.61. Пример монтажа датчика Метран22АС1 мод. 2050, 2060, 2150, 2160, 2170, 2350;

Метран49 мод. 9150, 9160, 9170, 9350 и клапанного блока серии Е на трубе ф50.

* Размер для справок.

Рис.62. Пример монтажа датчика

Метран100 мод.1151, 1161, 1351, 1061, 1161, 1171, 1150, 1160, 1170, 1350

на плоской поверхности с установленным клапанным блоком серии Е.

235

Блоки клапанные. Вентильные системы. Переходники

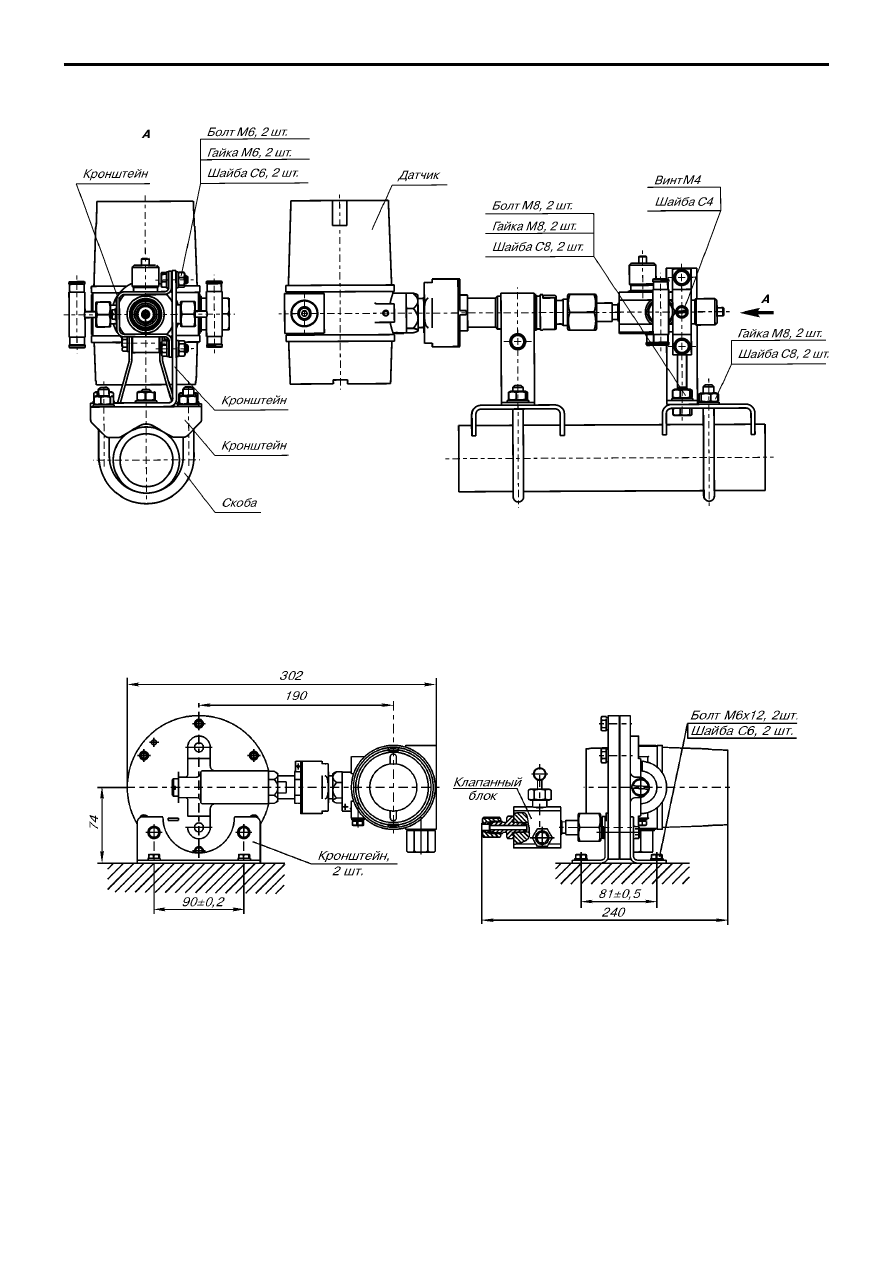

Рис.63. Пример монтажа датчика

Метран100 мод.1150, 1151, 1351, 1061, 1161, 1171, 1160, 1170, 1350, 1060, 1050;

Метран22АС1 мод.2051, 2061, 2151, 2161, 2171, 2351

и клапанного блока серии Е на трубе ф50.

Рис.64. Пример монтажа датчика

Метран100 мод.1110, 1210, 1310, 1111, 1211, 1311

на плоской поверхности с установленным клапанным блоком серии Е.

236

Блоки клапанные. Вентильные системы. Переходники

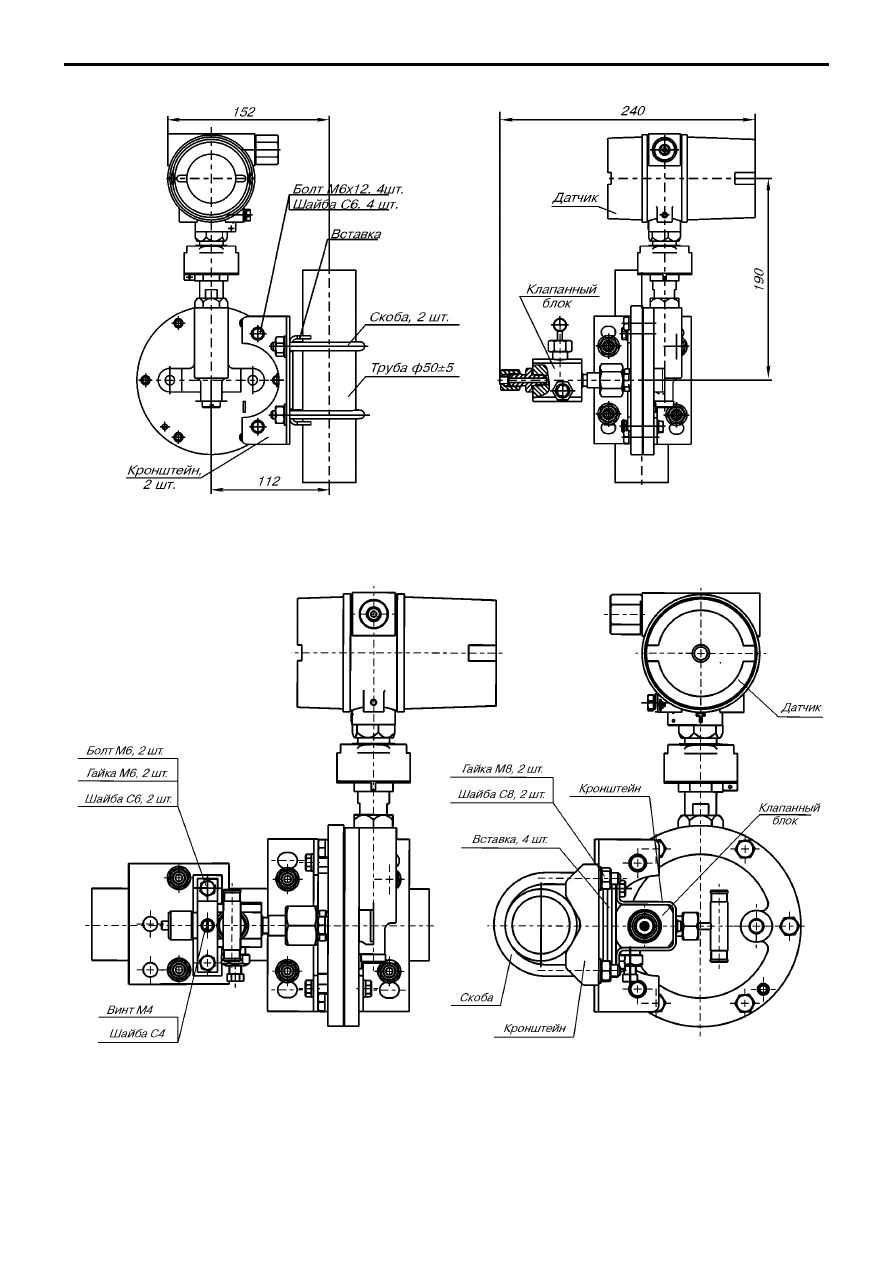

Рис.65. Пример монтажа датчика Метран100 мод.1110, 1210, 1310, 1111, 1211, 1311

на трубе ф50 с установленным клапанным блоком серии Е.

Рис.66. Пример монтажа датчика Метран100 мод. 1111, 1211, 1311;

Метран22АС1 мод. 5120, 5130, 5220, 5230, 5320, 5330 и клапанного блока серии Е на трубе ф50.
