225

Блоки клапанные. Вентильные системы. Переходники

И $ изолирующий вентиль,
У $ уравнительный вентиль,
Д $ дренажный клапан,
Д/К $ дренаж/контроль.

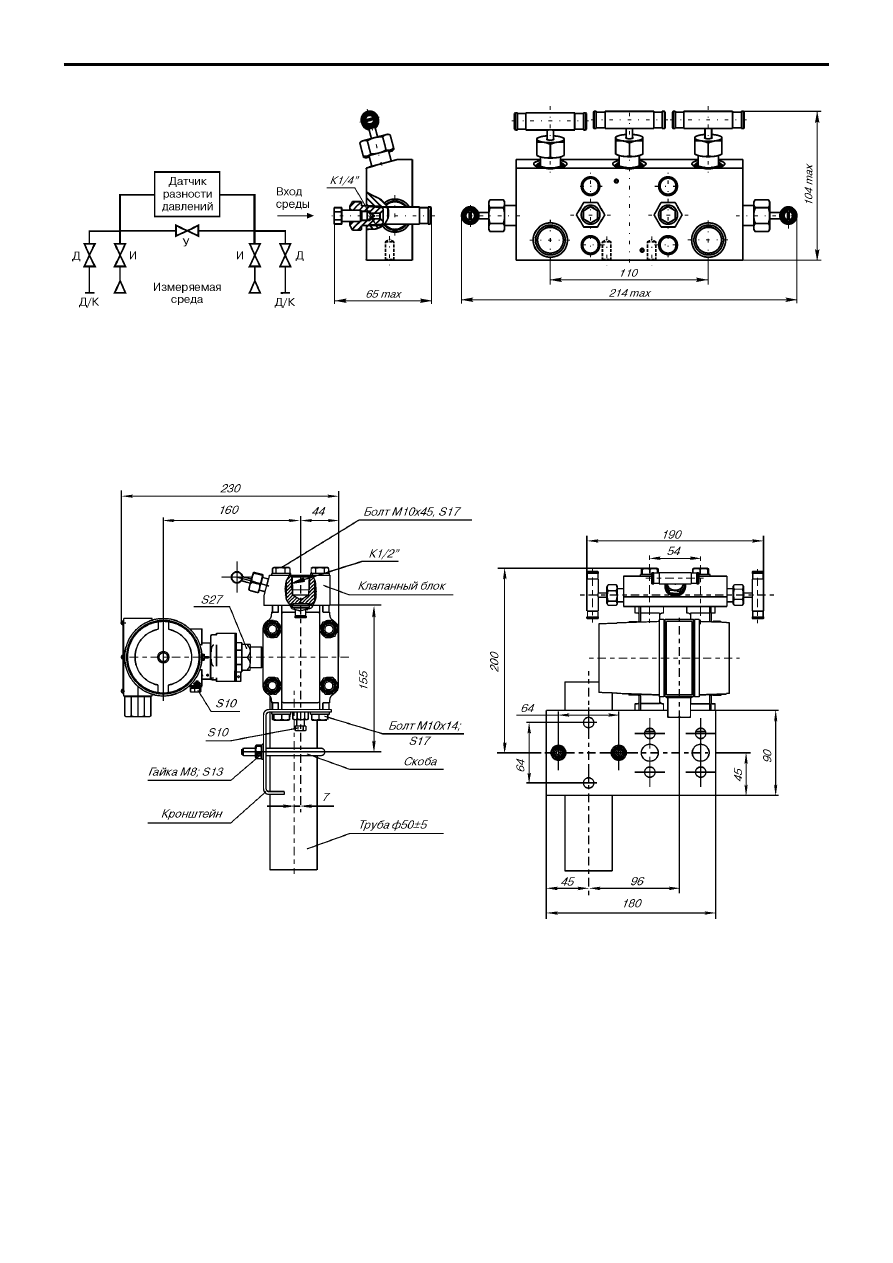

Рис.47. Пятивентильный клапанный блок с дренажом после изолирующего вентиля C52 Р10

(остальное см.рис.43).

Рис.48. Пример монтажа датчика давления

Метран100, мод. 1412, 1420, 1422, 1430, 1432, 1434, 1440, 1442, 1444, 1450, 1460;

Метран150, мод. 150CD; Метран22АС, мод. 2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460;

Метран49, мод. 9420, 9430, 9440 на трубе ф50 с установленным клапанным блоком С.

226

Блоки клапанные. Вентильные системы. Переходники

ПРИМЕР  ЗАПИСИ ОБОЗНАЧЕНИЯ КЛАПАНОГО БЛОКА ПРИ ЗАКАЗЕ

Клапанный блок C   5   2   02   Р1   К  М20   Т   СК

* Метран$100, мод. 1412, 1420, 1422, 1430, 1432, 1434, 1440, 1442, 1444, 1450, 1460;
   Метран$150, мод. CD; Метран$22$АС$1, мод. 2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460;
   Метран$49, мод. 9420, 9430, 9440;
   Rosemount 1151, мод. DP; Rosemount 3051, мод. CD с традиционным фланцем.
** По согласованию с поставщиком.

Примечание: пример заказа монтажных частей отдельно от клапанного блока: КМЧ к клапанному блоку С   М20.

1. Код серии клапанного блока (табл.9).
2. Код типа клапанного блока (табл.9).
3. Код типа дренажного клапана (табл.9).
4. Код материала корпуса клапанного блока (табл.9).
5. Код резьбового соединения на входе среды(по заказу, табл.9).
6. Код специального исполнения (по заказу, табл.9).
7. Код монтажных частей (по заказу, табл.9).
8. Код монтажных частей для крепления клапанного блока на трубе (по заказу, табл.9).
9. Код монтажных частей для крепления датчика на трубе (по заказу, табл.9).

Таблица 9

1

2

4

3

5

6

7

8

9

Код 1

Серия клапанного блока *

С

Код 2

Тип клапанного блока (определяется числом вентилей)

3

5

Код 3

Тип дренажного клапана

0

Без дренажа и без возможности подключения метрологического оборудования

1

Дренажные клапаны (К1/4" внутр.) до изолирующих вентилей с возможностью
подключения метрологического оборудования

2

Дренажные клапаны (К1/4" внутр.) после изолирующих вентилей с возможностью
подключения метрологического оборудования

Код 4

Материал корпуса клапанного блока

02

Сталь 12Х18Н10Т, заменитель 12Х18Н9Т, 08Х18Н10Т

05**

Сталь 15Х18Н12С4ТЮ, заменитель 08Х18Г8Н2Т

06**

Сталь 06ХН28МДТ, заменитель 10Х17Н13М2Т

07**

Сталь10Х17Н13М2Т или 10Х17Н13М3Т

Код 5

Резьбовое соединение на входе среды (по заказу)

Р1

Внутренняя резьба К1/2" в теле блока, межцентровое расстояние 54 мм

Р2

Внутренняя резьба К1/4" в теле блока, межцентровое расстояние 54 мм

Р10

Внутренняя резьба К1/2" в теле блока, межцентровое расстояние 110 мм

Р11

Внутренняя резьба К1/4" в теле блока, межцентровое расстояние 110 мм

Код 6

Специальные исполнения (для общепромышленного исполнения не указывается)

К

Для работы на газообразном кислороде

АС

Для исполнения АС

F**

Для агрессивных сред, где необходимо фторопластовое уплотнение

S**

Для монтажа к датчику с двумя монтажными отверстиями 7/16 UNF на расстоянии 54 мм

Код 7

Монтажные части (по заказу)

К1/4 либо

1/4NPT

Монтажный фланец с резьбовым отверстием К1/4", либо 1/4NPT

К1/2 либо

1/2NPT

Монтажный фланец с резьбовым отверстием К1/2", либо 1/2NPT

М20

Монтажный фланец с ниппелем из стали 12Х18Н10Т и накидной гайкой М20х1,5 для соединения по наружному
диаметру трубы 14 мм

М20У**

Монтажный фланец с ниппелем из углеродистой стали и накидной гайкой М20х1,5 для соединения по наружному
диаметру трубы 14 мм

Н

Монтажный фланец с ниппелем из стали 12Х18Н10Т для соединения по наружному диаметру трубы 14 мм

НУ**

Монтажный фланец с ниппелем из углеродистой стали для соединения по наружному диаметру трубы 14 мм

Код 8

Монтажные части для крепления клапанного блока на трубе

Т

Скоба и кронштейн для крепления клапанного блока на трубе ф50

Код 9

Монтажные части для крепления датчика на трубе

СК

Скоба и кронштейн для крепления датчика на трубе ф50

227

Блоки клапанные. Вентильные системы. Переходники

Таблица соответствия клапанных блоков БВ и С

Таблица 10

Модель клапанного блока

Заменяемые модели клапанных блоков

С30

08 852089$59

V. КЛАПАННЫЕ БЛОКИ СЕРИИ Е

Конструктивные особенности



Одно$ и двухвентильный конструктив без дренажа, с дренажом

и возможностью подключения контрольного и
метрологического оборудования



Различные варианты торцевых соединений на входе и выходе

среды.

Назначение
Клапанные блоки серии Е (одно$ и двухвентильные)

предназначены для подключения датчиков избыточного,
абсолютного, вакуумметрического давления, давления$
разряжения типа Метран$100, Метран$150, Метран$22$АС,
Метран$49, Метран$55, Rosemount 2088, 3051Т и др.
аналогичных к импульсным линиям в системах автоматического
контроля, регулирования и управления технологическими
процессами.

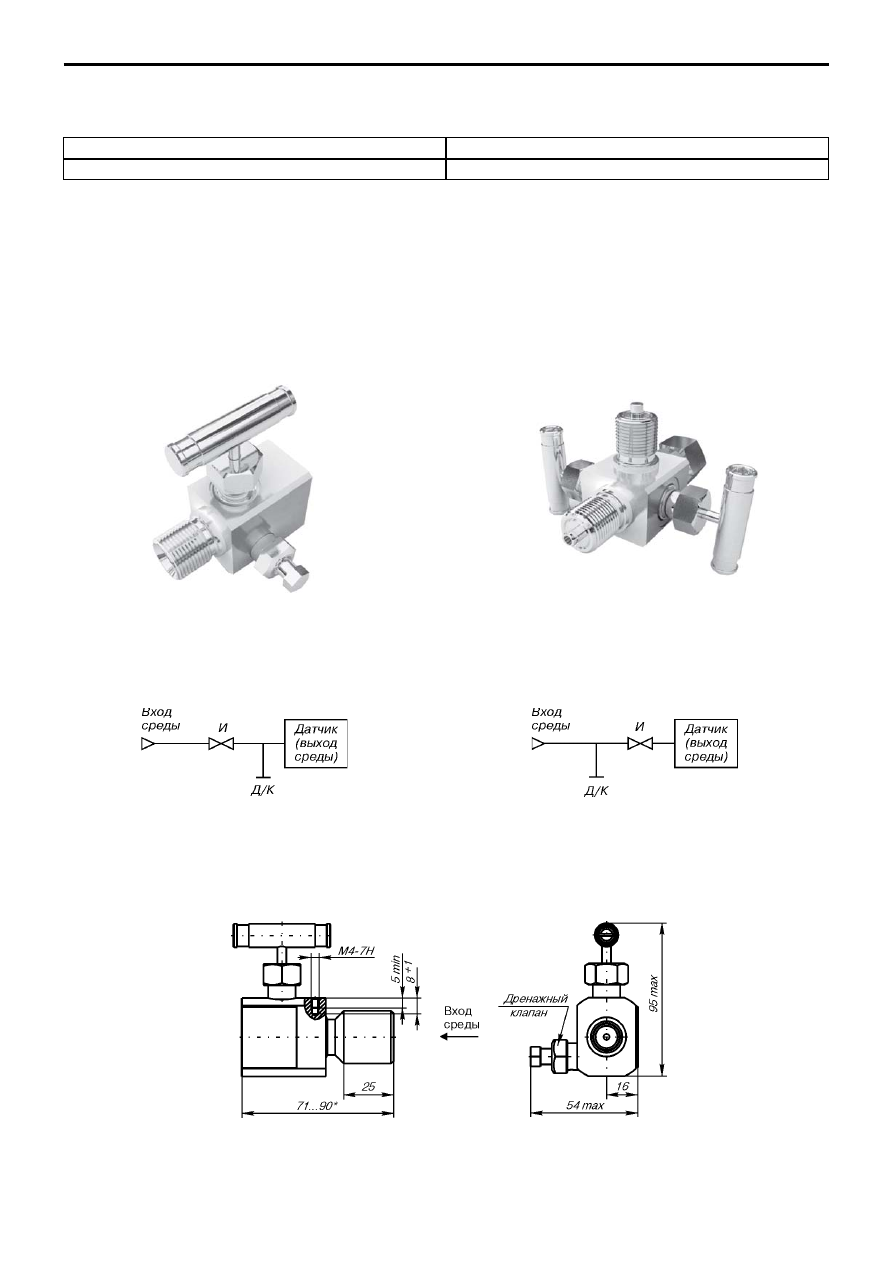

Рис.49. Одновентильный клапанный блок

Е1.

Рис.50. Двухвентильный клапанный блок

Е2.

* Размеры для справок.

Рис.53. Габаритные размеры одновентильного клапанного блока Е1

(резьбовое соединение на входе и выходе среды см.табл.11).

СХЕМЫ СОЕДИНЕНИЙ, ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Блоки клапанные одновентильные

И $ изолирующий вентиль,
Д/К $ дренаж/контроль.

Рис.51. Схема для Е12

(позволяет производить подачу или отсечку среды, контроль

или поверку датчика).

Рис.52. Схема для Е11

(позволяет производить дополнительно продувку импульсной

линии).

228

Блоки клапанные. Вентильные системы. Переходники

Блоки клапанные двухвентильные

Рис.54. Схема для Е21.

Рис.55. Схема для Е22.

И $ изолирующий вентиль,
Д $ дренажный клапан,
Д/К $ дренаж/контроль.

* Размеры для справок.

Рис.56. Габаритные размеры двухвентильного клапанного блока Е2

(резьбовое соединение на входе и выходе среды см.табл.11).
