Блоки клапанные. Вентильные системы. Переходники

СХЕМЫ СОЕДИНЕНИЙ, ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

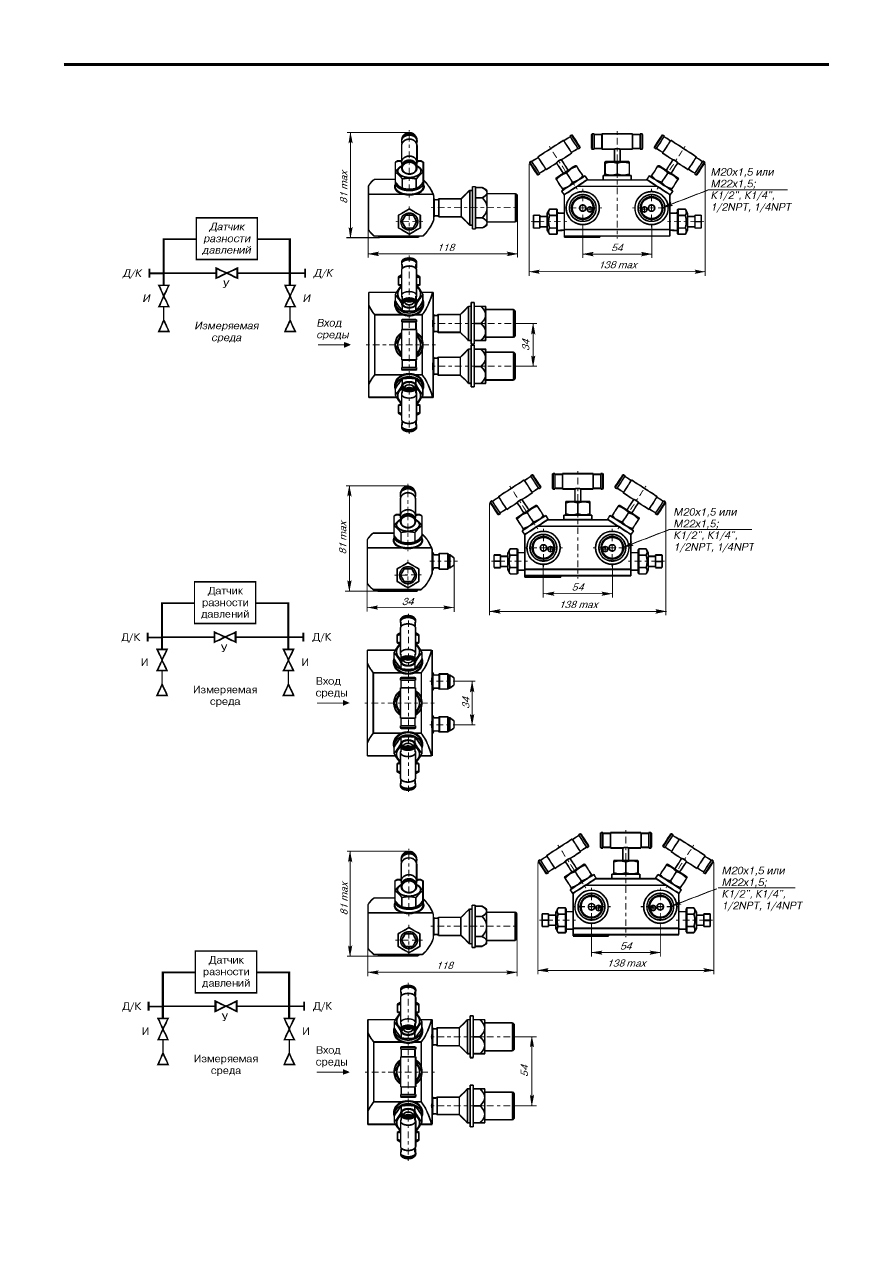

Рис.31. Трехвентильный клапанный блок с дренажом после изолирующего вентиля Вх304 2 .

Рис.30. Трехвентильный клапанный блок с дренажом после изолирующего вентиля Вх303 2 .

И $ изолирующий вентиль,
У $ уравнительный вентиль,
Д/К $ дренаж/контроль.

И $ изолирующий вентиль,
У $ уравнительный вентиль,
Д/К $ дренаж/контроль.

И $ изолирующий вентиль,
У $ уравнительный вентиль,
Д/К $ дренаж/контроль.

Рис.29. Трехвентильный клапанный блок с дренажом после изолирующего вентиля Вх302 2.

218

Блоки клапанные. Вентильные системы. Переходники

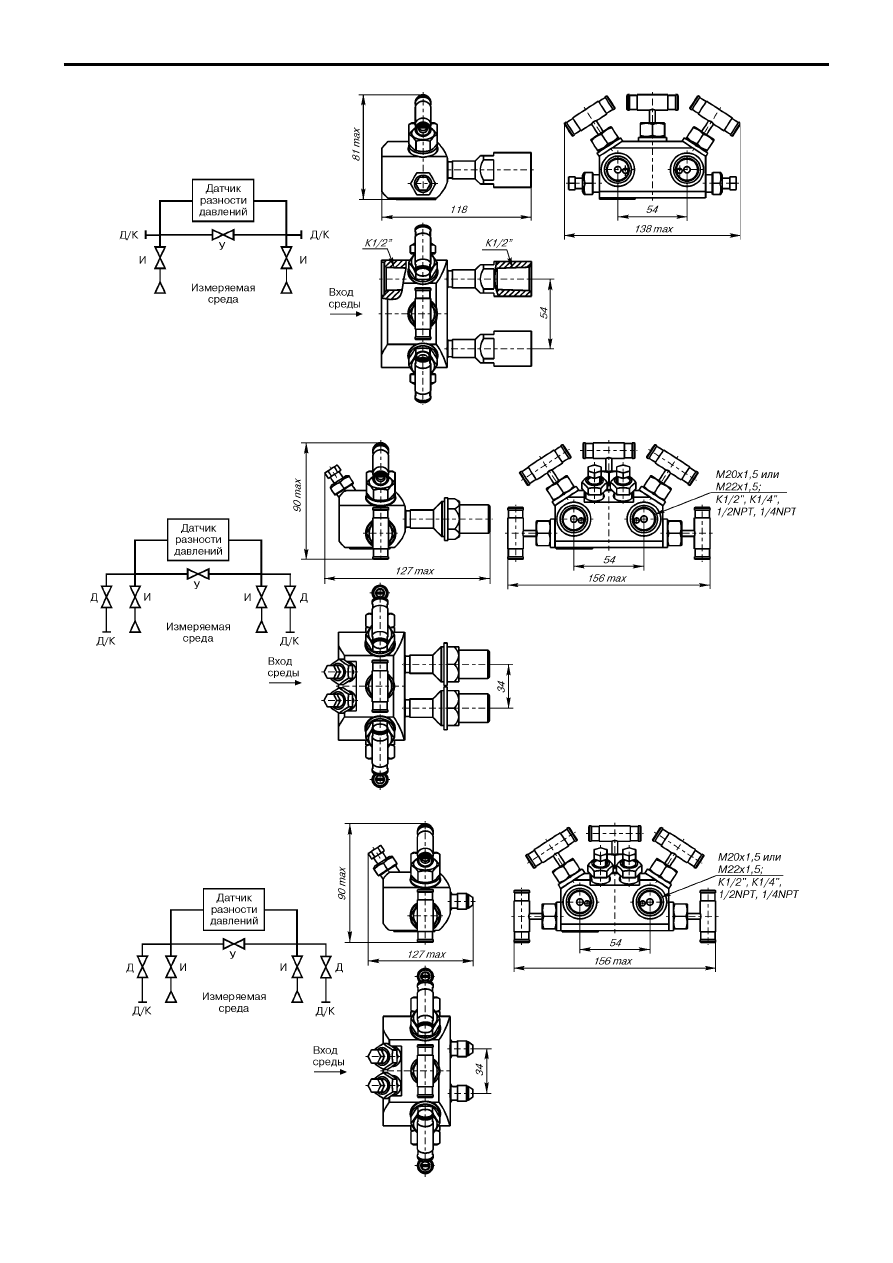

Рис.33. Пятивентильный клапанный блок с дренажом после изолирующего вентиля Вх502 2.

Рис.34. Пятивентильный клапанный блок с дренажом после изолирующего вентиля Вх503 2.

Рис.32. Трехвентильный клапанный блок с дренажом после изолирующего вентиля Вх305 2.

219

Блоки клапанные. Вентильные системы. Переходники

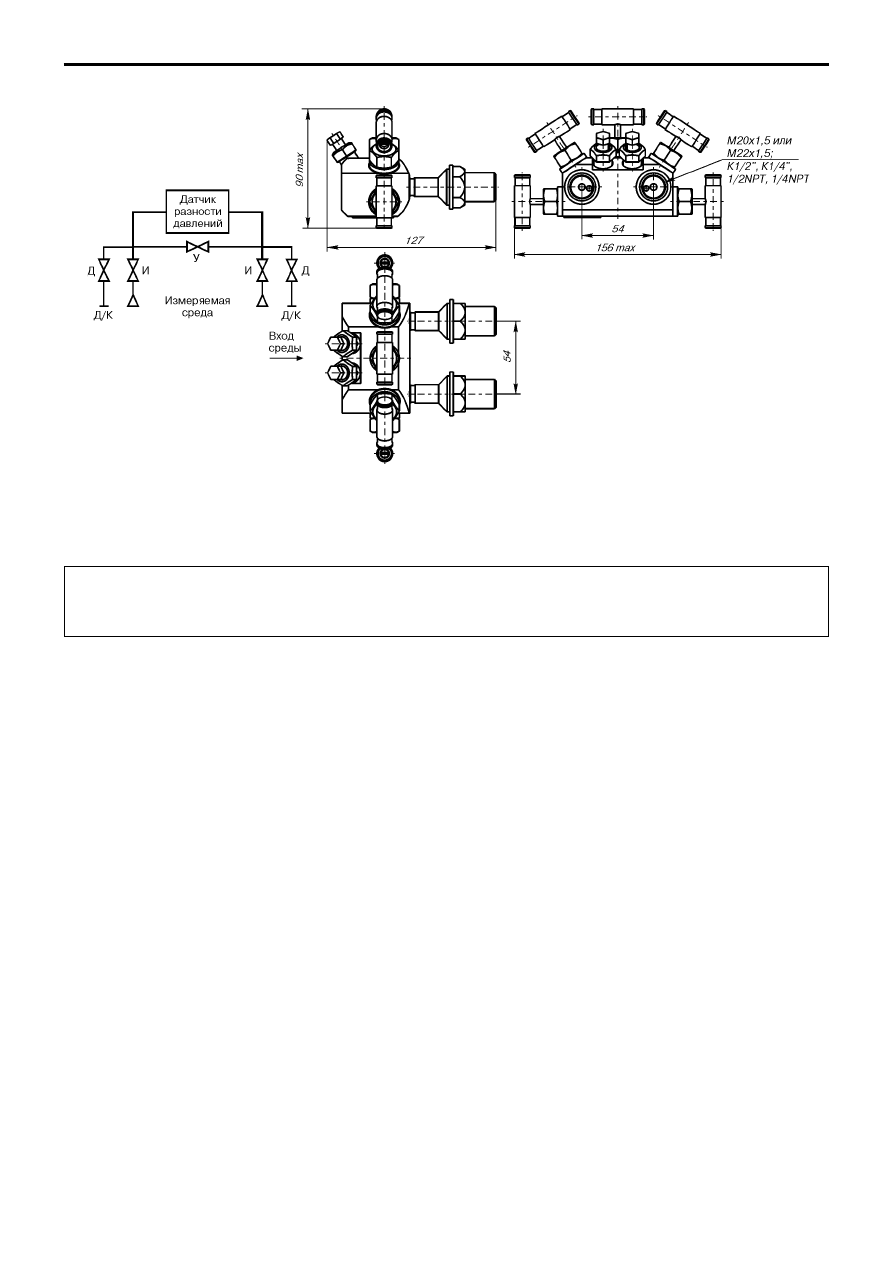

Рис.35. Пятивентильный клапанный блок с дренажом после изолирующего вентиля Вх504 2.

ПРИМЕР  ЗАПИСИ ОБОЗНАЧЕНИЯ КЛАПАНОГО БЛОКА ПРИ ЗАКАЗЕ

Клапанный блок  Вх   502   2   02   Р1   АС   К1/2   Т   К

1. Код серии клапанного блока (табл.7).
2. Код типа клапанного блока (табл.7).
3. Код типа дренажного клапана (табл.7).
4. Код материала корпуса клапанного блока (табл.7).
5. Код резьбового соединения на входе среды (табл.7).
6. Код специального исполнения (по заказу, табл.7).
7. Код монтажных частей (по заказу, табл.7).
8. Код монтажных частей для крепления клапанного блока на трубе (по заказу, табл.7).
9. Код монтажных частей для крепления датчика с клапанным блоком на трубе/на поверхности (по заказу, табл.7).

2

3

1

4

5

6

7

8

9

220

Блоки клапанные. Вентильные системы. Переходники

Таблица 7

Код 1

Серия клапанного блока*

Вх

Код 2

Тип клапанного блока (определяется числом вентилей)

302 303 304 305 502 503 504

Код 3

Тип дренажного клапана

0

Без дренажа и без возможности подключения метрологического
оборудования

1

Дренажные клапаны (К1/4" внутр.) до изолирующих вентилей
с возможностью подключения метрологического оборудования

2

Дренажные клапаны (К1/4" внутр.) после изолирующих вентилей
с возможностью подключения метрологического оборудования

Код 4

Материал корпуса клапанного блока

02

12Х18Н10Т, заменитель12Х18Н9Т, 08Х18Н10Т

05**

15Х18Н12С4ТЮ, заменитель 08Х18Г8Н2Т

Вх3$04, Вх5$04

06**

Сплав 06ХН28МДТ, заменитель 10Х17Н13М2Т

07**

Сталь10Х17Н13М2Т или 10Х17Н13М3Т

Код 5

Специальные исполнения (для общепромышленного исполнения не указывается)

Р1

Внутренняя резьба К1/2" в теле блока

Р2

Внутренняя резьба К1/4" в теле блока

Р3

Внутренняя резьба 1/2NPT в теле блока

Р4

Внутренняя резьба 1/4NPT в теле блока

Р5

Наружная резьба М20х1,5 под плоский ниппель

Р6

Наружная резьба М22х1,5 c конусом под сферический ниппель

Код 6

Специальные исполнения (для общепромышленного исполнения не указывается)

К

Для работы на газообразном кислороде

АС

Для исполнения АС

Код 7

Монтажные части (по заказу)

К1/4" или

1/4NPТ

Монтажный комплект для крепления клапанного блока к датчику

К1/2" или

1/2NPT

Монтажный комплект для крепления клапанного блока к датчику

М20

Ниппель из стали12Х18Н10Т с накидной гайкой М20х1,5 для соединения по наружному диаметру трубы 14 мм

М20У**

Ниппель из углеродистой стали с накидной гайкой М20х1,5 для соединения по наружному диаметру трубы 14 мм

М22

Ниппель из стали 12Х18Н10Т с накидной гайкой М22х1,5 для соединения по наружному диаметру трубы 14 мм

М22У**

Ниппель из углеродистой стали с накидной гайкой М22х1,5 для соединения по наружному диаметру трубы 14 мм

Код 8

Монтажные части для крепления клапанного блока на трубе

Т

Скоба и кронштейн для крепления клапанного блока на трубе ф50 мм

мод.1494, 1495, 1496, 1422, 1432, 1442

Код 9

Монтажные части для крепления датчика с клапанным блоком на трубе/поверхности

К

Кронштейн для крепления датчика c клапанным блоком на плоской
поверхности

для мод.1410, 1411

СК

Скоба и кронштейн для крепления датчика c клапанным блоком на
трубе ф50 мм

* Вх3$02, Вх5$02 $ Метран$100, мод.1494, 1495, 1496;
   Вх3$03, Вх5$03 $ Метран$100, мод.1410, 1411;
   Вх3$04, Вх5$04 $ Метран$100, мод.1422, 1423, 1442.
** По согласованию с поставщиком.

Примечание: пример заказа монтажных частей отдельно от клапанного блока: КМЧ к клапанному блоку Вх   СК.

Таблица соответствия клапанных блоков БВН и Вх

Таблица 8

Модель клапанного блока

Заменяемые модели клапанных блоков

Вх3$02 1 P6

БВ$02, БВН$02

Вх3$03 1 P6

БВ$03, БВН$03

Вх3$04 1 P6

БВН$04
