209

Блоки клапанные. Вентильные системы. Переходники

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Рис.9. Пример монтажа датчика давления Метран150 мод.CD

с установленным клапанным блоком и ниппелями.

Рис.8. Пример монтажа датчика давления Метран100,

мод. 1412, 1420, 1422, 1430, 1432, 1434, 1440, 1442, 1444, 1450, 1460;

Метран22АС1, мод. 2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460

 с установленным клапанным блоком и ниппелями.

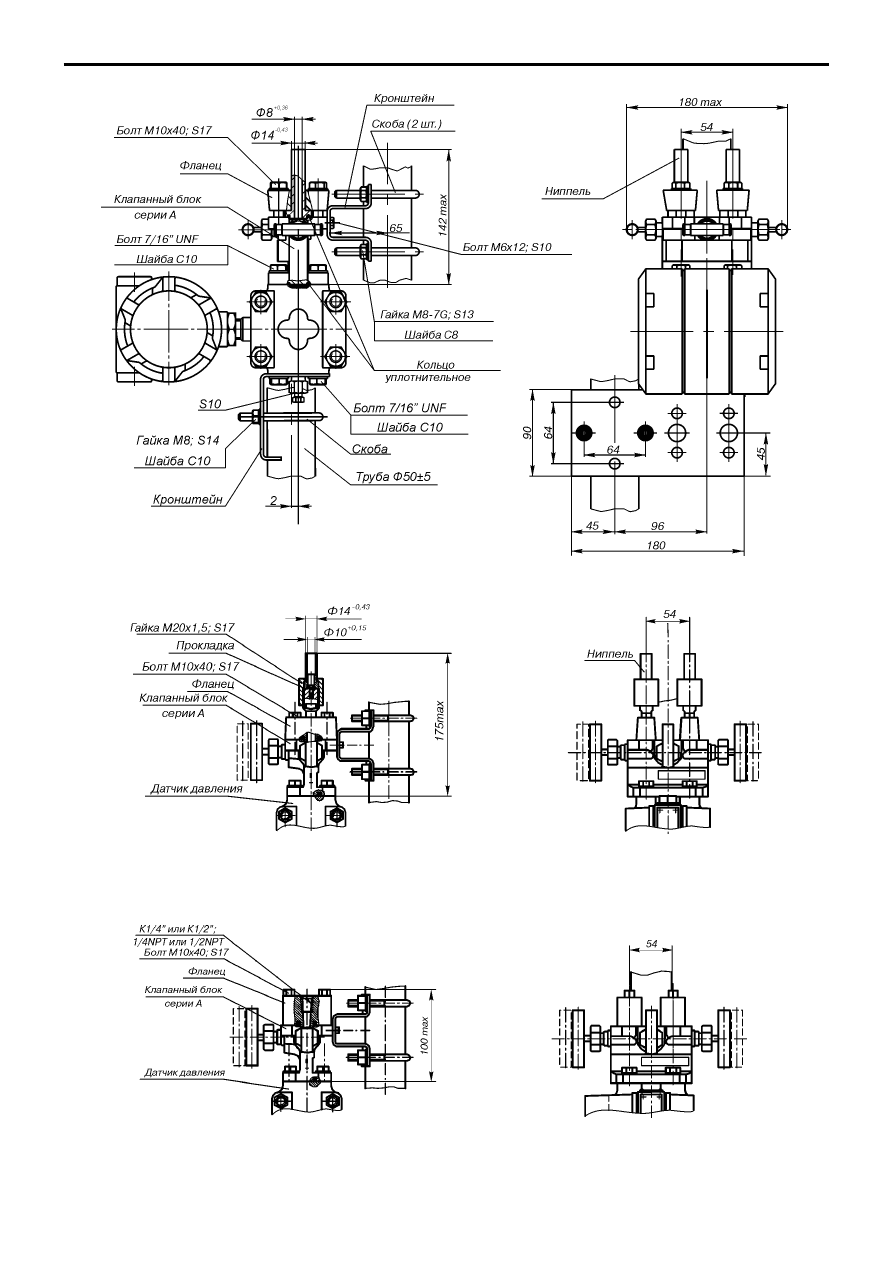

210

Блоки клапанные. Вентильные системы. Переходники

Рис.10. Пример монтажа датчика давления Rosemount 1151

с установленным клапанным блоком и ниппелями.

Рис.12. Пример монтажа датчика давления Метран100 мод. 1412, 1420, 1422, 1430, 1432, 1434, 1440, 1442, 1444,

1450, 1460; Метран150 мод. 150CD; Метран22АС1 мод. 2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460;

Метран49 мод. 9420, 9430, 9440; Rosemount 1151, 3051 (с традиционным фланцем)

с установленным клапанным блоком и фланцами (остальное см.рис.8, 9, 10).

Рис.11. Пример монтажа датчика давления Метран100 мод. 1412, 1420, 1422, 1430, 1432, 1434, 1440, 1442, 1444,

1450, 1460; Метран150 мод. 150CD; Метран22АС1 мод. 2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460;

Метран49 мод. 9420, 9430, 9440; Rosemount 1151, 3051 (с традиционным фланцем)

с установленным клапанным блоком и ниппелями под накидные гайки М20х1,5 (остальное см.рис.8, 9, 10).

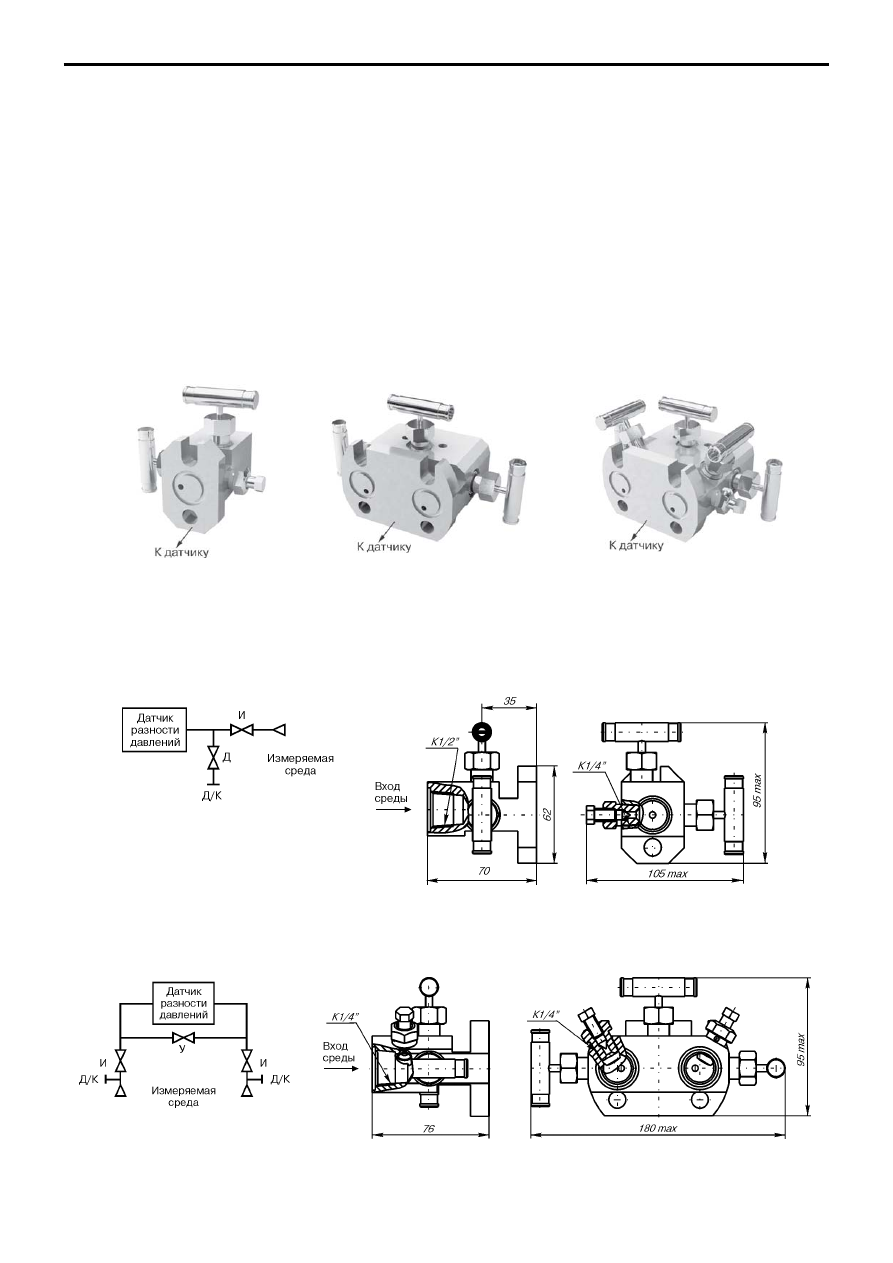

211

Блоки клапанные. Вентильные системы. Переходники

Назначение
Клапанные блоки серии В (трех$ и пятивентильные)

предназначены для монтажа датчиков разности давлений
Метран$100$ДД (мод.1412, 1420, 1422, 1430, 1432, 1434, 1440,
1442, 1444, 1450, 1460), Метран$150 (мод.CD), Метран$22$АС$
1 (мод.2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460), Метран$
49$ДД (мод.9420, 9430, 9440), Rosemount 1151 (мод.DP), 3051
(мод.C с традиционным фланцем) и др. аналогичных моделей
датчиков и коммутации импульсных линий в системах
автоматизации технологических процессов.

Клапанные блоки серии В (двухвентильные)

предназначены для подключения датчиков давления Метран$
100 (мод.1020, 1030, 1040, 1112, 1212, 1312), Метран$150
(мод.CG), Метран$22$АС$1 (мод.2020, 2030, 2040, 2110, 2210,

II. КЛАПАННЫЕ БЛОКИ СЕРИИ В

2310), Rosemount 1151 (мод.GP), 3051 (мод.CG, CA с
традиционным фланцем) и др. аналогичных моделей датчиков
в системах автоматического контроля, регулирования и
управления технологическими процессами.

Конструктивные особенности
Конструкция клапанного блока обеспечивает прямое

подключение датчика к импульсной линии без монтажных
фланцев (фланцевых адаптеров).

Двухвентильный клапанный блок имеет плоскую

поверхность и два отверстия под болты М10 для фланцевого
крепления к датчикам избыточного или абсолютного давления.
Рабочая среда подаётся через отверстие с резьбой К1/2",
К1/4", М20.

Рис.15. Пятивентильный

клапанный блок В52.

Рис.14. Трехвентильный

клапанный блок В30.

Рис.13. Двухвентильный

клапанный блок В22.

СХЕМЫ СОЕДИНЕНИЙ, ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Рис.17. Трёхвентильный клапанный блок с дренажом до изолирующего вентиля В31

(остальное см.рис.16).

Рис.16. Двухвентильный клапанный блок с дренажом после изолирующего вентиля В22.

И $ изолирующий вентиль,
У $ уравнительный вентиль,
Д $ дренажный клапан,
Д/К $ дренаж/контроль.

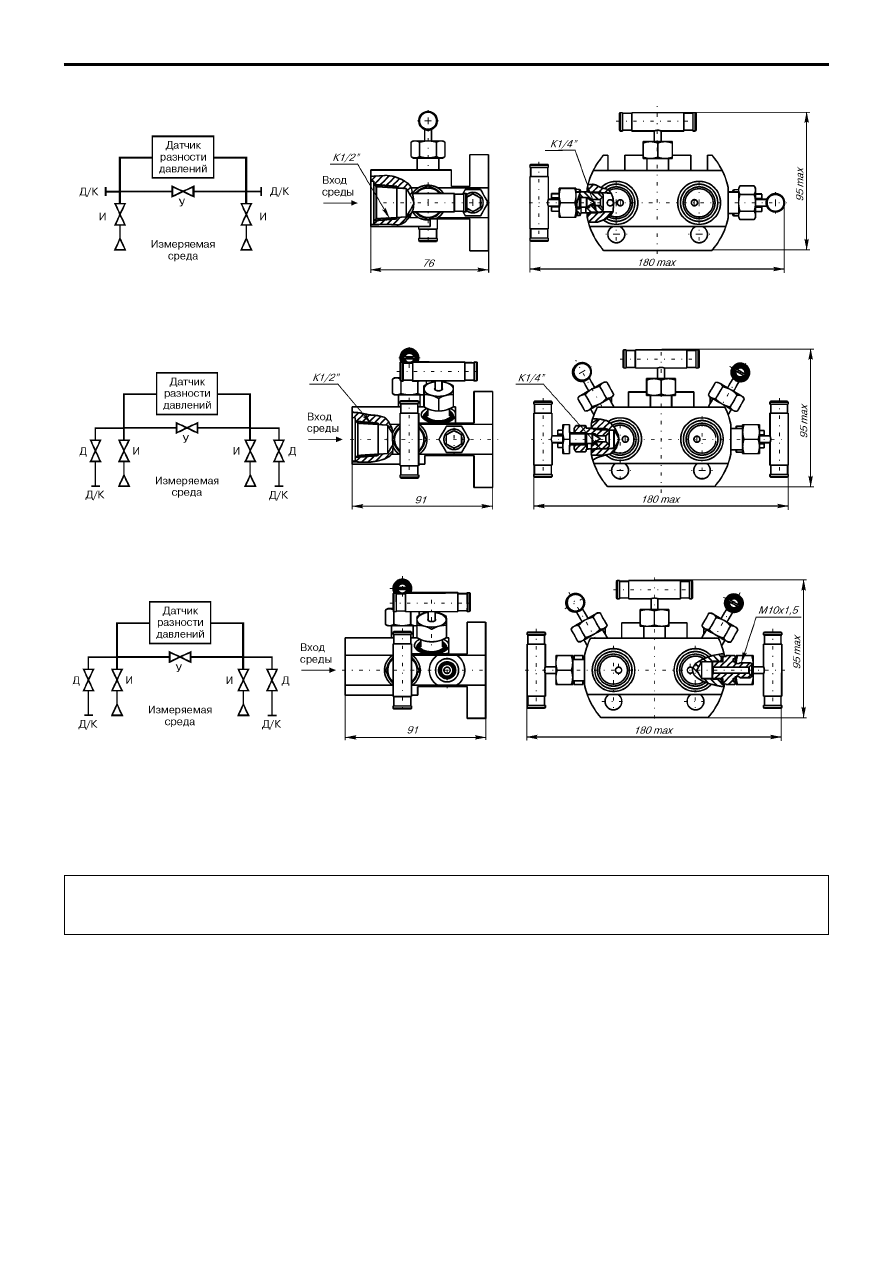

212

Блоки клапанные. Вентильные системы. Переходники

Рис.18. Трёхвентильный клапанный блок с дренажом после изолирующего вентиля В32

(остальное см.рис.16).

Рис.19. Пятивентильный клапанный блок с дренажом после изолирующего вентиля В52

(остальное см.рис.16).

Рис.20. Пятивентильный клапанный блок с дренажом после изолирующего вентиля

с возможностью подключения метрологического оборудования В5201 (остальное см.рис.16).

ПРИМЕР  ЗАПИСИ ОБОЗНАЧЕНИЯ КЛАПАНОГО БЛОКА ПРИ ЗАКАЗЕ

Клапанный блок  В   5   2   02   Р1  К   К1/2   Т   СК

1. Код серии клапанного блока (табл.5).
2. Код типа клапанного блока (табл.5).
3. Код типа дренажного клапана (табл.5).
4. Код материала корпуса клапанного блока (табл.5).
5. Код резьбового соединения на входе среды (табл.5).
6. Код специального исполнения (по заказу, табл.5).
7. Код монтажных частей (по заказу, табл.5).
8. Код монтажных частей для крепления клапанного блока на трубе (по заказу, табл.5).
9. Код монтажных частей для крепления датчика на трубе (по заказу, табл.5).

3

4

2

1

5

6

7

8

9
