221

Блоки клапанные. Вентильные системы. Переходники

Рис.37. Пример монтажа датчиков Метран100ДД мод.1410, 1411;

Метран22АС1 мод.5410, 5420, 5430 на трубе ф50 с установленным клапанным блоком Вх503.

Рис.36. Пример монтажа датчика Метран100 мод.1494, 1495, 1496 с клапанным блоком Вх502.

222

Блоки клапанные. Вентильные системы. Переходники

Рис.39. Пример монтажа датчиков Метран100ДД мод.1422, 1432, 1442;

Метран22АС1 мод.4420, 4430, 4440 на трубе ф50 с установленным клапанным блоком Вх304.

Рис.38. Пример монтажа датчика Rosemount 1151 на трубе ф50

с установленным клапанным блоком Вх304.

223

Блоки клапанные. Вентильные системы. Переходники

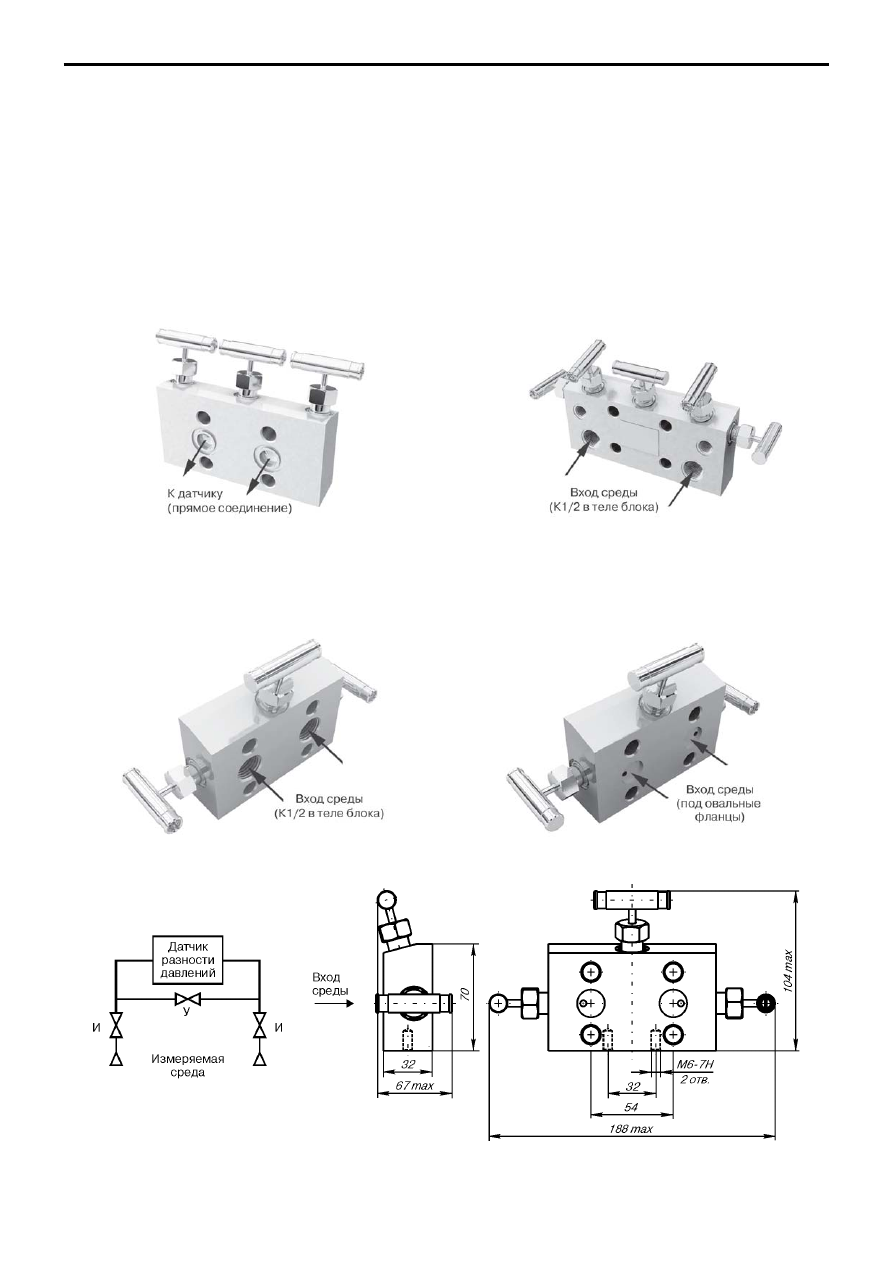

IV. КЛАПАННЫЕ БЛОКИ СЕРИИ C

Рис.41. Пятивентильный клапанный блок C52.

Рис.40. Трехвентильный клапанный блок C32.

Рис.42. Трехвентильный клапанный блок C30.

Назначение
Клапанные блоки серии С (трех$ и пятивентильные)

предназначены для монтажа датчиков разности давлений
Метран$100$ДД (моделей 1412, 1420, 1422, 1430, 1432, 1434,
1440, 1442, 1444, 1450, 1460), Метран$150 (модели CD),
Метран$22$АС$1 (моделей 2410, 2420, 2430, 2434, 2440, 2444,
2450, 2460), Метран$49$ДД (моделей 9420, 9430, 9440),
Rosemount 1151 (моделей DP), 3051 (моделей CD с
традиционным фланцем) и др. аналогичных моделей датчиков
и коммутации импульсных линий в системах автоматизации
технологических процессов.

Конструктивные особенности



Компактность конструкции



Возможность подключения к датчику давления контрольного

манометра, калибратора или дублирующего датчика давления



Подключение импульсных линий напрямую к клапанному блоку

через отверстия К1/2", К1/4" в теле блока или через монтажные
фланцы (фланцевые адаптеры) $ и комплекты монтажных частей

Рис.43. Трехвентильный клапанный блок без дренажа C30.

И $ изолирующий вентиль,
У $ уравнительный вентиль.

224

Блоки клапанные. Вентильные системы. Переходники

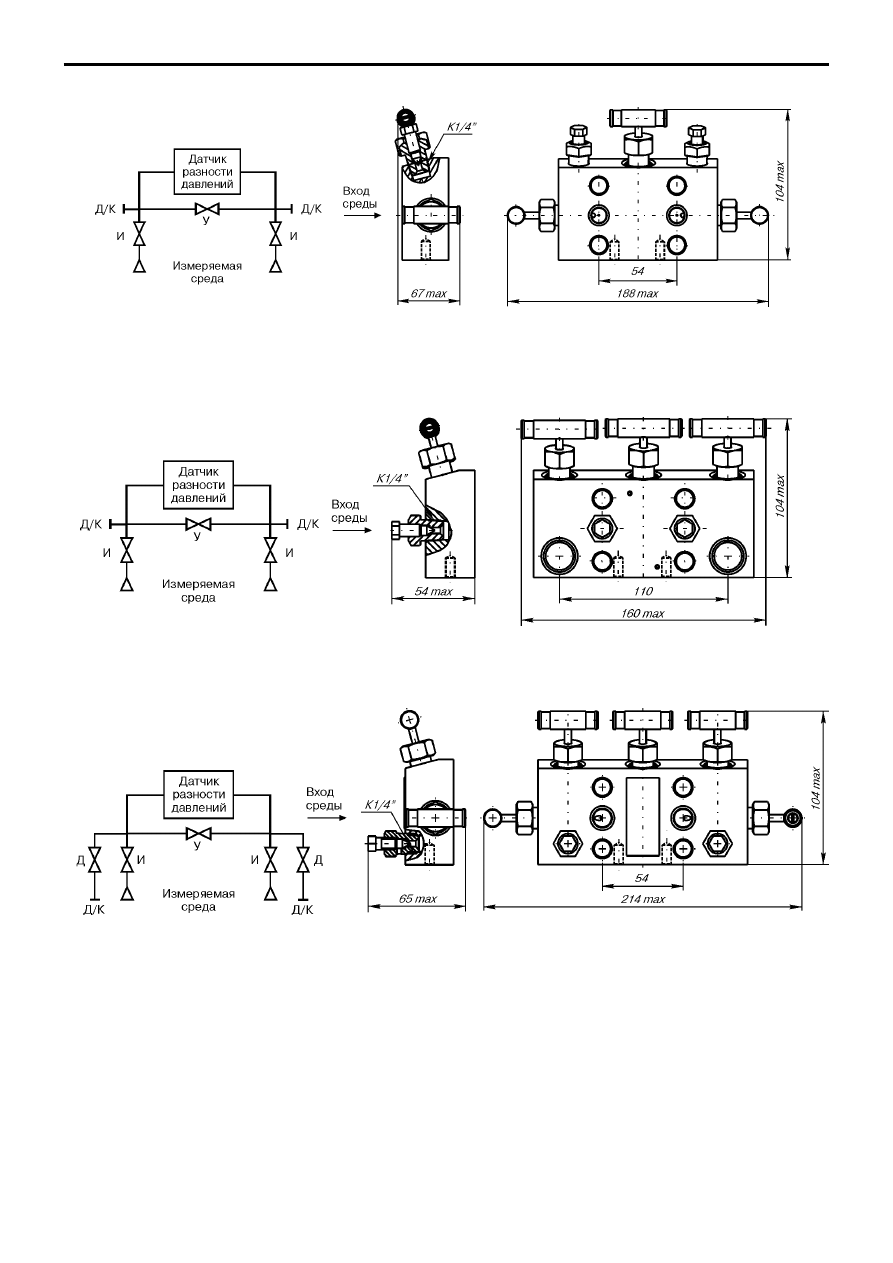

Рис.44. Трехвентильный клапанный блок с дренажом после изолирующего вентиля C32 Р2

(остальное см.рис.43).

Рис.45. Трехвентильный клапанный блок с дренажом после изолирующего вентиля C32 Р10

(остальное см.рис.43).

Рис.46. Пятивентильный клапанный блок с дренажом после изолирующего вентиля C52 Р2

(остальное см.рис.43).
