229

Блоки клапанные. Вентильные системы. Переходники

ПРИМЕР  ЗАПИСИ ОБОЗНАЧЕНИЯ КЛАПАНОГО БЛОКА ПРИ ЗАКАЗЕ

Клапанный блок  Е  1  2    1    3    02    К    А   Т   СК

1 2 3

4

5

6

7

8 9

10

* По согласованию с поставщиком.

1. Код серии клапанного блока (табл.11).
2. Код типа клапанного блока (табл.11).
3. Код типа дренажного клапана (табл.11).
4. Код резьбового соединения на входе среды (табл.11).
5. Код резьбового соединения на выходе среды (табл.11)
6. Код материала корпуса клапанного блока (табл.11).
7. Код специального исполнения (по заказу, табл.11).
8. Код монтажных частей к клапанному блоку на входе среды (по заказу, табл.11).
9. Код монтажных частей для крепления датчика с клапанным блоком на трубе (по заказу, табл.11).
10. Код монтажных частей для крепления датчика на трубе/плоской поверхности (по заказу, табл.11).

Таблица 11

Код 1

Серия клапанного блока

Е

Код 2

Тип клапанного блока (определяется числом вентилей)

1

2

Код 3

Тип дренажного клапана

1

Дренажные клапаны (К1/4" внутр.) до изолирующего вентиля
с возможностью подключения метрологического оборудования

*

2

Дренажные клапаны (К1/4" внутр.) после изолирующего вентиля
с возможностью подключения метрологического оборудования

2$01*

Дренажные клапаны после изолирующего вентиля с возможностью подключения
метрологического оборудования через переходник (М20х1,5 внутр. $ резьба переходника)

2$02*

Дренажные клапаны после изолирующего вентиля с возможностью подключения
метрологического оборудования через переходник (М20х1,5 наруж. $ резьба переходника)

Код 4

Резьбовое соединение на входе среды

0

Внутренняя резьба М10х1

1

Внутренняя резьба К1/2"

2

Внутренняя резьба К1/4"

3

Внутренняя резьба М20х1,5 под плоский ниппель

4

Наружная резьба М20х1,5 с конусом под сферический ниппель

5

Наружная резьба М20х1,5 под плоский ниппель

6

Наружная резьба К1/2"

7

Наружная резьба К1/4"

8

Наружная резьба М22х1,5 с конусом под сферический ниппель

Код 5

Резьбовое соединение на выходе среды

0

Накидная
гайка

(для прямого подключения клапанного блока к датчику Метран$100 мод. 1110, 1111, 1210, 1211, 1310,
1311, 1131, 1141, 1231, 1241, 1331, 1341, 1050, 1051, 1150, 1151, 1350, 1351, 1060, 1061, 1160, 1161, 1170,
1171; Метран$22$АС мод. 5110, 5120, 5130, 5210, 5220, 5230, 5310, 5320, 5330, 2051, 2061, 2151, 2161,
2171, 2351, 2050, 2060, 2150, 2160, 2350; Метран$150 мод. 150TG, 150TA;
Метран$55 мод. 515, 516, 517, 518, 505, 506, 528, 535; Метран$49 мод. 9120, 9130, 9140, 9220, 9230, 9320,
9330, 9340, 9150, 9160, 9170, 9350)

1

Внутренняя резьба К1/2"

2*

Внутренняя резьба К1/4"

3

Внутренняя резьба М20х1,5 под плоский ниппель

4

Наружная резьба М20х1,5 с конусом под сферический ниппель

5

Наружная резьба М20х1,5 под плоский ниппель

6

Наружная резьба К1/2"

7

Наружная резьба К1/4"

8*

Наружная резьба М22х1,5 с конусом под сферический ниппель

Код 6

Материал корпуса клапанного блока

02

Сталь 12Х18Н10Т, заменитель12Х18Н9Т, 08Х18Н10Т

Код 7

Cпециальные исполнения (для общепромышленного исполнения не указывается)

К

Для работы на газообразном кислороде

АС

Для исполнения АС

230

Блоки клапанные. Вентильные системы. Переходники

Продолжение таблицы 11

Код 8

Монтажные части
к клапанному блоку на входе среды

Применение

А

Ниппель с накидной гайкой М12х1,25 для
соединения по наружному диаметру трубы 6 мм

Метран$100 мод.1110, 1111, 1210, 1211,
1310, 1311, 1131, 1141, 1231, 1241, 1331, 1341;
Метран$22$АС мод.5110, 5120, 5130,
5210, 5220, 5230, 5310, 5320, 5330

Б

Штуцер для резьбового соединения эластичных
труб с внутренним диаметром трубы 6 мм

М16

Ниппель с накидной гайкой М16х1,5 для
соединения по наружному диаметру трубы 10 мм

Метран$100 мод. 1110, 1111, 1210, 1211,
1310, 1311, 1131, 1141, 1231, 1241, 1331, 1341;
Метран$22$АС мод.5110, 5120, 5130,
5210, 5220, 5230, 5310, 5320, 5330

М20

Ниппель с накидной гайкой М20х1,5 для
соединения по наружному диаметру трубы 14 мм

Метран$100 мод. 1020, 1030, 1040,
1112, 1212, 1312, 1110, 1111, 1210, 1211,
1310, 1311, 1131, 1141, 1231, 1241, 1331, 1341;
Метран$22$АС мод.2020, 2030, 2040, 2110, 2210, 2310,
5110, 5120, 5130, 5210, 5220, 5230, 5310, 5320, 5330;
Метран$55 мод.515, 516, 517, 518, 505, 506, 528, 535;
Метран$49 мод.9120, 9130, 9140, 9220, 9230,
9320, 9330, 9340, 9150, 9160, 9170, 9350;
Метран$150 мод.150CG

М20У**

Ниппель из углеродистой стали с накидной гайкой
М20х1,5 для соединения по наружному диаметру
трубы 14 мм

М22

Ниппель с накидной гайкой М22х1,5 для
соединения по наружному диаметру трубы 14 мм

М22У**

Сферический ниппель из углеродистой стали с
накидной гайкой М22х1,5 для соединения по
наружному диаметру трубы 14 мм

К1/4" или

1/4NPТ

Монтажный штуцер с резьбовым отверстием К1/4"
или 1/4NPT

Метран$100 мод. 1110, 1111, 1210, 1211,
1310, 1311, 1131, 1141, 1231, 1241, 1331, 1341;
Метран$22$АС мод.5110, 5120, 5130, 5210, 5220, 5230,
5310, 5320, 5330

К1/2" или

1/2NPT

Монтажный штуцер с резьбовым отверстием К1/2"
или 1/2NPT

Код 9

Монтажные части для крепления датчика с клапанным блоком на трубе

Т

Кронштейн для крепления клапанного блока на трубе ф50 мм

Код 10

Монтажные части для крепления датчика на трубе/плоской поверхности

К

Кронштейн для установки датчика на плоской
поверхности

Метран$100 мод. 1110, 1111, 1210, 1211, 1310, 1311;
Метран$22$АС мод. 5110, 5120, 5130,
5210, 5220, 5230, 5310, 5320, 5330;
Метран$55 мод. 515, 516, 517, 518, 505, 506, 528, 535

К1

Метран$100 мод. 1131, 1141, 1231, 1241, 1331, 1341

К2

Метран$22$АС мод. 2050, 2060, 2150, 2160, 2350;
Метран$49 мод. 9150, 9160, 9170, 9350

К3

Метран$100 мод. 1050, 1051, 1150, 1151, 1350, 1351,
1060, 1061, 1160, 1161, 1170, 1171;
Метран$22$АС мод. 2051, 2061, 2151, 2161, 2171, 2351

К4

Метран$150 мод. 150TG, 150TA

СК

Кронштейн для установки датчика на трубе ф50 мм

Метран$100 мод. 1110, 1111, 1210, 1211, 1310, 1311, 1020, 1030,
1040, 1112, 1212, 1312;
Метран$22$АС мод. 5110, 5120, 5130, 5210, 5220, 5230, 5310,
5320, 5330, 2020, 2030, 2040, 2110, 2210, 2310;
Метран$150 мод. 150CG

СК1

Метран$100 мод. 1131, 1141, 1231, 1241, 1331, 1341

СК2

Метран$22$АС мод. 2050, 2060, 2150, 2160, 2350;
Метран$49 мод. 9120, 9130, 9140, 9220, 9230, 9320, 9330, 9340

* По согласованию с поставщиком.

Примечание: пример заказа монтажных частей отдельно от клапанного блока: КМЧ к клапанному блоку Е   М20.

231

Блоки клапанные. Вентильные системы. Переходники

Е12 00 К1/2"

Е12 00 К1/4"

Е12 00 Б

Е12 00 А

Е12 00 М16

Е12 00 М20

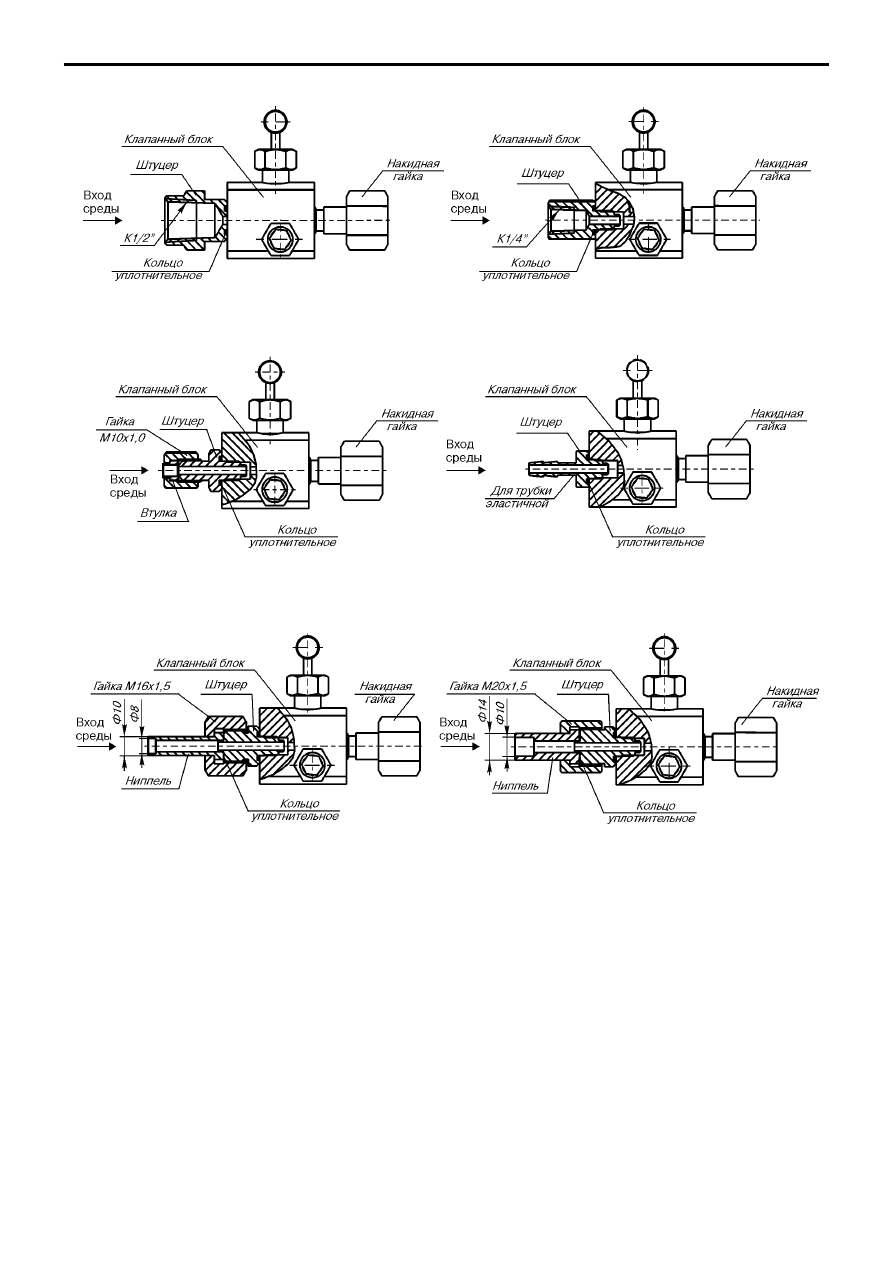

Рис.57. Клапанные блоки Е1, Е2 с прямым подключением к датчикам

Метран100 мод. 1110, 1111, 1210, 1211, 1310, 1311, 1131, 1141, 1231, 1241, 1331, 1341,

1050, 1051, 1150, 1151, 1350, 1351, 1060, 1061, 1160, 1161, 1170, 1171;

Метран22АС1 мод. 5110, 5120, 5130, 5210, 5220, 5230, 5310, 5320, 5330,

2051, 2061, 2151, 2161, 2171, 2351, 2050, 2060, 2150, 2160, 2350;

Метран150 мод. 150TG, 150TA;

Метран55 мод. 515, 516, 517, 518, 505, 506, 528, 535;

Метран49 мод. 9120, 9130, 9140, 9220, 9230, 9320, 9330, 9340, 9150, 9160, 9170, 9350

с комплектами монтажных частей на входе среды

232

Блоки клапанные. Вентильные системы. Переходники

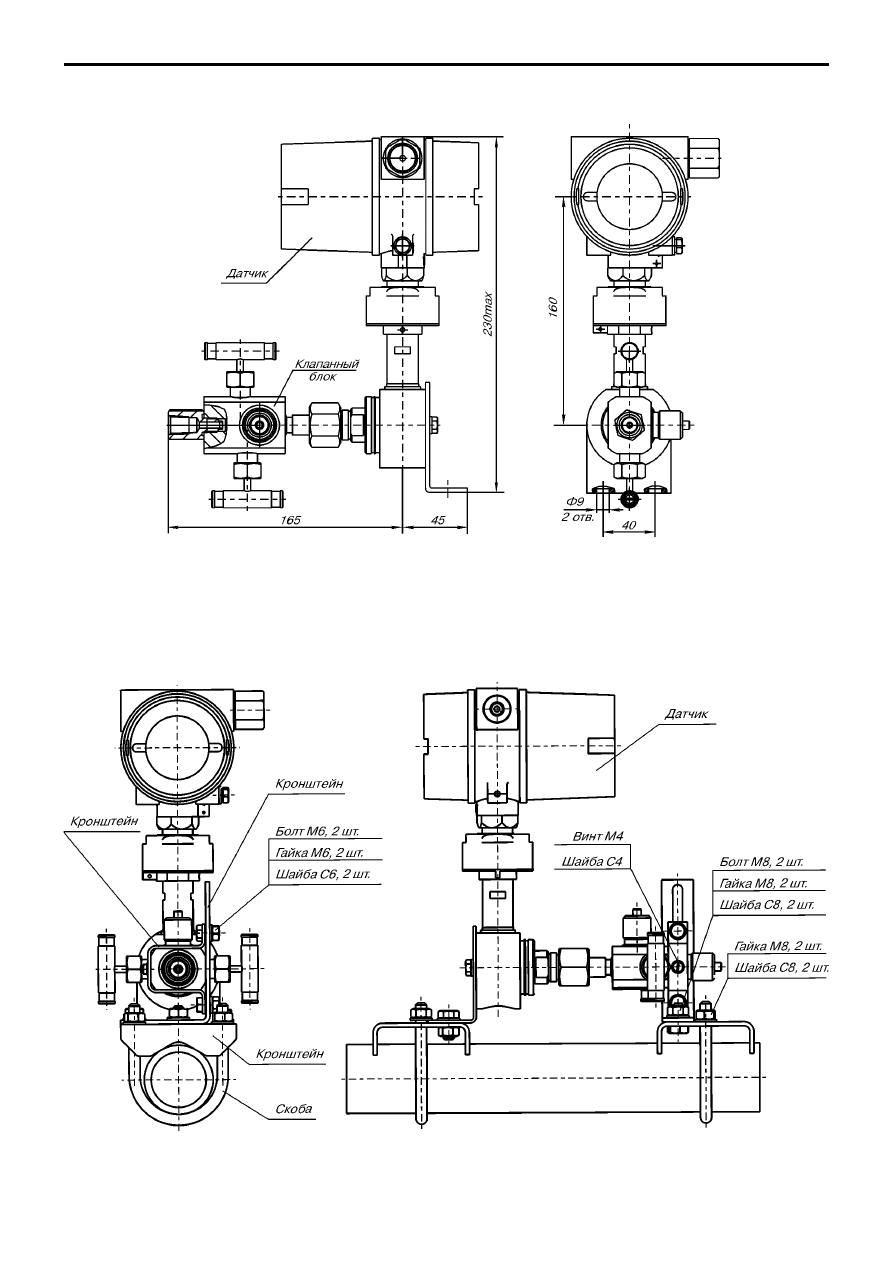

Рис.59. Пример монтажа датчика Метран100 мод.1131, 1141, 1231, 1241, 1331, 1341

и клапанного блока серии Е на трубе ф50.

Рис.58. Пример монтажа датчика Метран100ДИ мод.1131, 1141, 1231, 1241, 1331, 1341

на плоской поверхности с установленным клапанным блоком серии Е.
