237

Блоки клапанные. Вентильные системы. Переходники

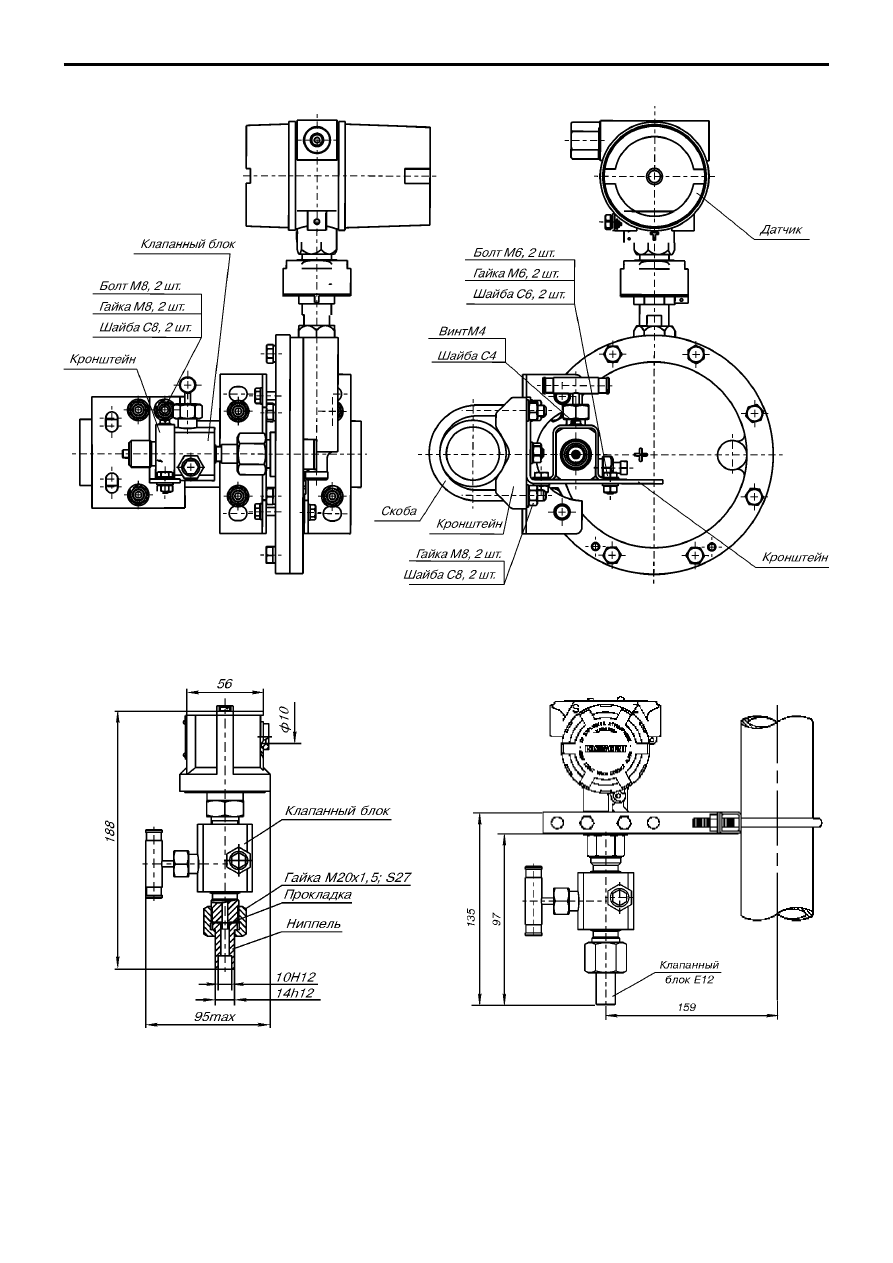

Рис.68. Пример монтажа датчика Метран55

с установленным клапанным блоком серии Е.

Рис.69. Пример монтажа датчика 2088

с установленным клапанным блоком серии Е.

Рис.67. Пример монтажа датчика Метран100 мод. 1110, 1210, 1310;

Метран22АС1 мод. 5110, 5210, 5310 и клапанного блока серии Е на трубе ф50.

238

Блоки клапанные. Вентильные системы. Переходники

Вентильные системы

Назначение

Системы вентильные предназначены для

подключения датчиков разности давлений Метран$100

мод.1410, 1411, 1495, 1496; Метран$22АС мод.5410, 5420, 5430,

мод.3494, 3494$01, 3494$02, 3494$03 к импульсным линиям и

выравнивания давления в измерительных камерах датчика, а

также для периодического контроля установки выходного

сигнала, соответствующего нижнему значению измеряемой

разности давлений.

В конструкции вентильной системы предусмотрены

два изолирующих вентиля, обеспечивающих отсечку каждой

импульсной линии, уравнительный вентиль для уравнивания

давления в измерительных камерах датчика, а также дренаж

импульсных линий для удаления воздушных пробок или слива

конденсата. Головка вентиля позволяет вращать рукоятку

вентиля без дополнительных усилий.

Рабочее давление 16 МПа

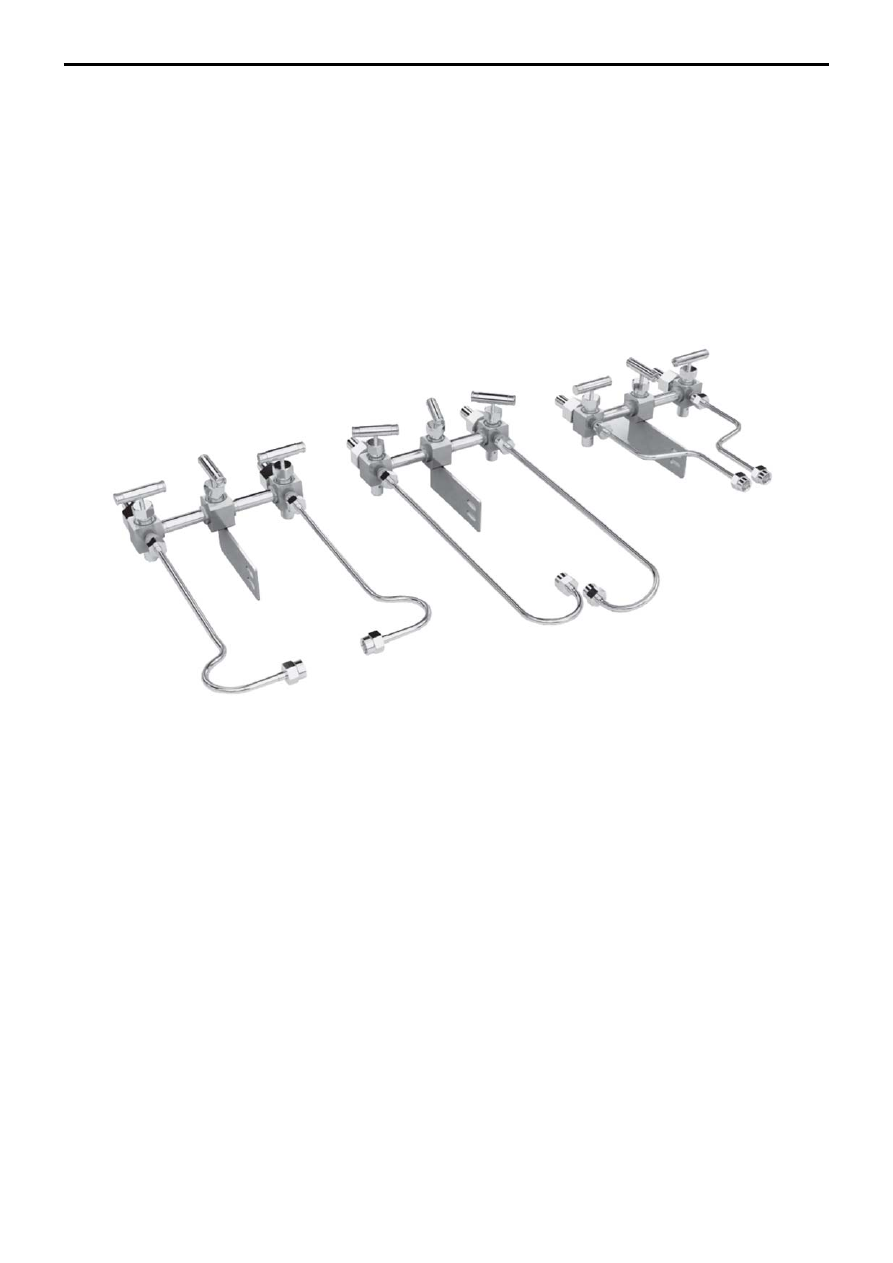

Рис.70.

Системы вентильные:

СВНМ $ для датчиков Метран$100 мод.1410, 1411, Метран$22АС мод.5410, 5420, 5430;

СВНМ 01 $ для датчиков Метран$100 мод.1495, 1496, Метран$22АС мод.3494, 3494$01, 3494$02, 3494$03 (вариант для жидкости и

пара);

СВНМ 02 $ для датчиков Метран$100 мод.1495, 1496; Метран$22АС мод. 3494, 3494$01, 3494$02, 3494$03 (вариант для газа).

СВНМ

СВНМ 01

СВНМ 02

239

Блоки клапанные. Вентильные системы. Переходники

СХЕМЫ СОЕДИНЕНИЙ, ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Рис.71. Схема соединения системы вентильной с датчиком разности давлений.

Рис.72. Система вентильная

СВНМ 01

для датчиков Метран$100 мод.1495, 1496;

Метран$22АС мод. 3494, 3494$01, 3494$02,

3494$03 (вариант для жидкости и пара).

И $ изолирующий вентиль,
Д $ дренажный клапан,
Д/К $ дренаж/контроль.

Рис.74. Система вентильная

СВНМ для датчиков

Метран$100 мод.1410, 1411,

Метран$22АС мод.5410, 5420, 5430.

Рис.73. Система вентильная

СВНМ 02 для датчиков Метран$100

мод.1495, 1496, Метран$22АС

мод.3494, 3494$01, 3494$02, 3494$03

(вариант для газа).

240

Блоки клапанные. Вентильные системы. Переходники

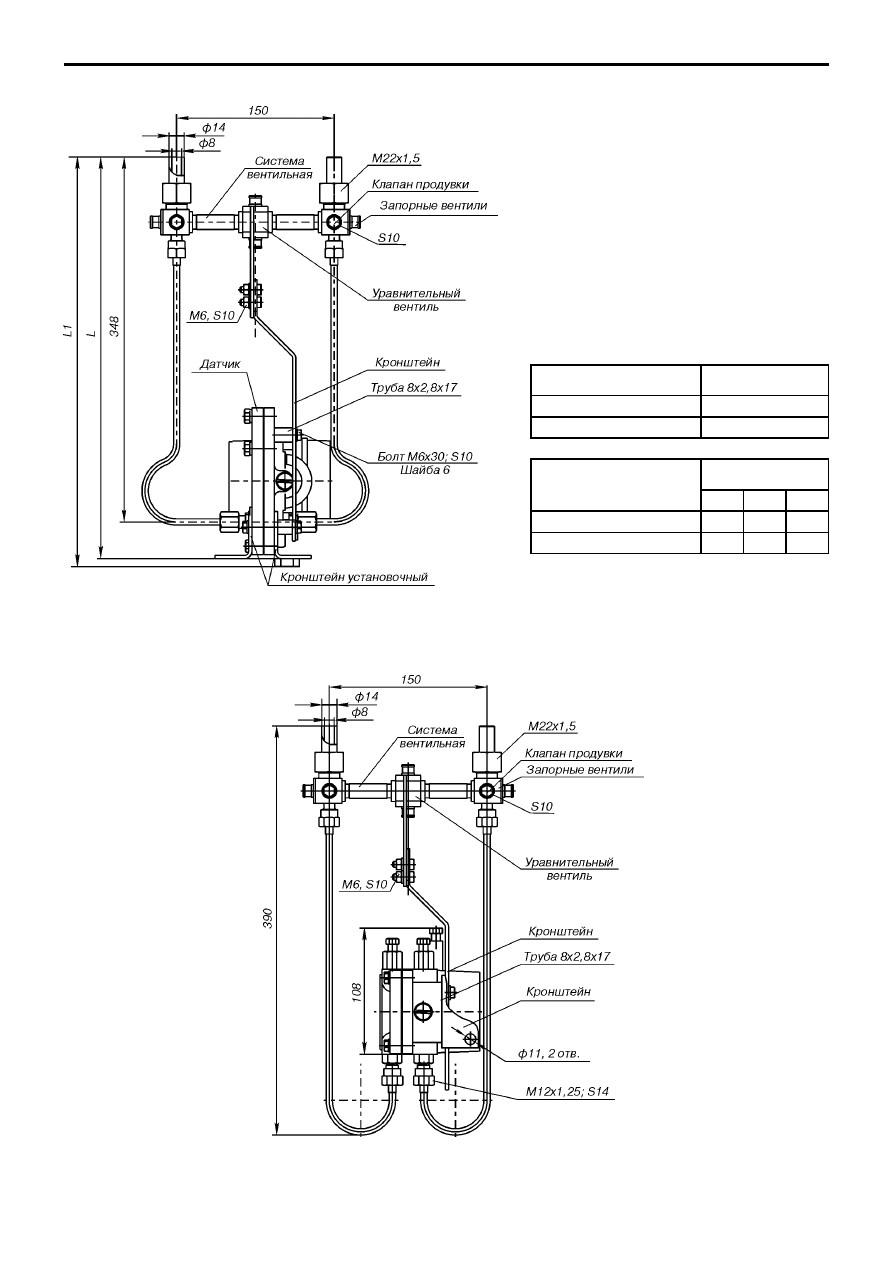

Рис.75.

Установка системы вентильной СВНМ на датчики Метран100 мод.1410, 1411;

Метран22АС мод.5410, 5420, 5430.

Вариант
для жидкости и пара

Модель

L1, мм

1410, 5410

380

1411, 5420, 5430

354

Исполнение датчика

L, мм

ШР

С, С1

С2

Обыкновенное, Ех

352

331

369

Вн

$

417

369

Рис.76.

Установка системы вентильной СВНМ 01

на датчики Метран100 мод.1495, 1496; Метран22АС мод.3494, 349401, 349402, 349403.
