Средства измерений для автоматизации «Метран» (датчики давления) - часть 49





193

Метран670

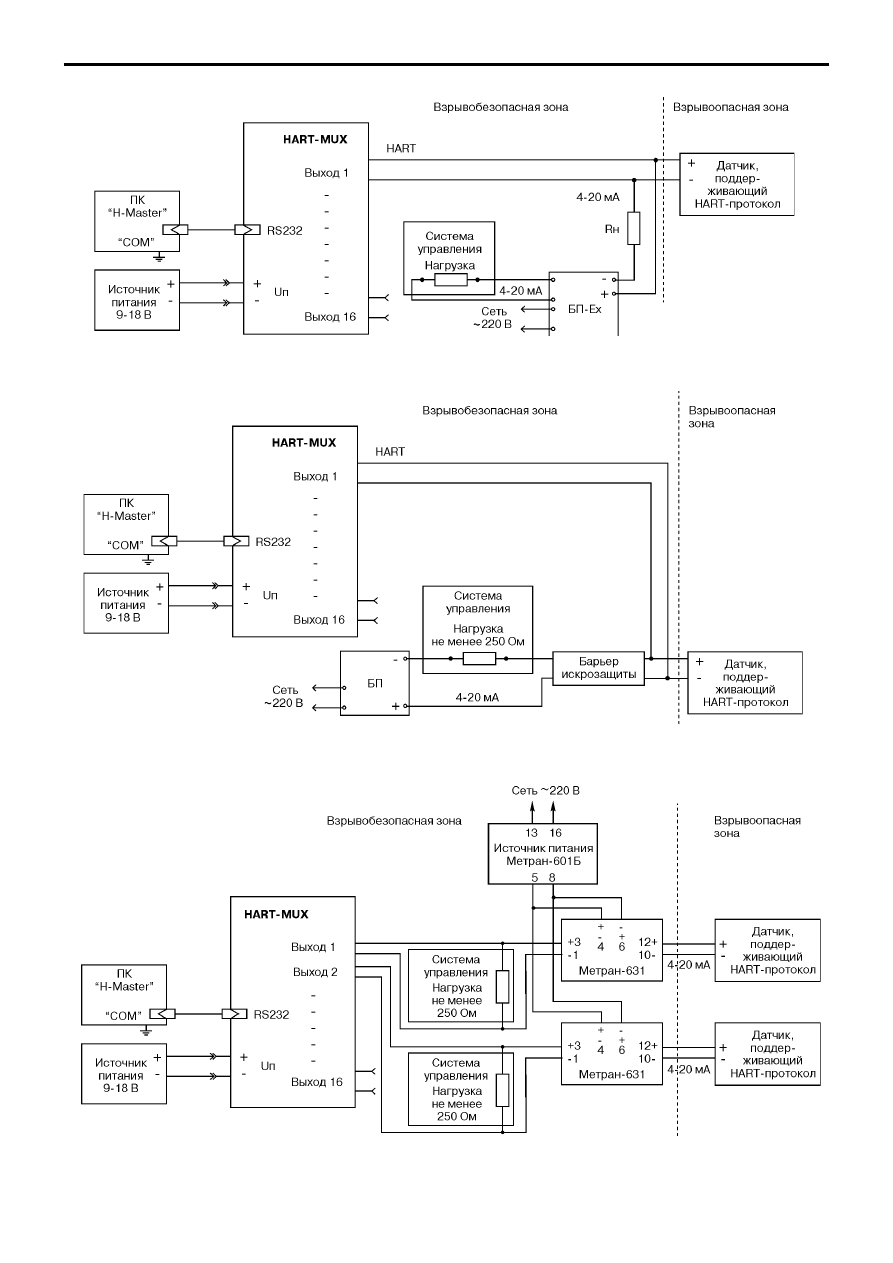

Рис.4. Схема включения мультиплексора в искробезопасную цепь

при использовании барьера искрозащиты, пропускающего сигнал HART (Метран631Ex).

Рис.2. Схема включения мультиплексора в искробезопасную цепь

при использовании блока питания с искробезопасным входом.

Рис.3. Схема включения мультиплексора в искробезопасную цепь

при использовании барьера искрозащиты, не пропускающего сигнал HART.

194

Метран670

УСЛОВИЯ ЭКСПЛУАТАЦИИ



По устойчивости к климатическим воздействиям

соответствует исполнению УХЛ 3.1 по ГОСТ 15150, но для
работы при температуре окружающего воздуха
от 0 до плюс 50°С и относительной влажности 95% при
температуре 35°С



По устойчивости к механическим воздействиям

мультиплексор имеет виброустойчивое исполнение V1 по
ГОСТ 12997



Мультиплексор имеет степень защиты от проникновения

пыли и воды IP30 по ГОСТ 14254



Мультиплексор сохраняет работоспособное состояние,

обеспечивает обмен информацией персонального
компьютера (ПК) и датчика без сбоев и искажений при
воздействии магнитного поля переменного тока частотой
50 Гц, напряженностью до 400 А/м

НАДЕЖНОСТЬ

Средний срок службы $ 12 лет
Средняя наработка на отказ $ не менее 50000 ч.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок $ 18 месяцев со дня ввода

мультиплексора в эксплуатацию.

КОМПЛЕКТ ПОСТАВКИ

1. HART$мультиплексор Метран$670 1 шт.
2. Паспорт 5199.000.00 ПС

1 шт.

3. Кабель DB9$DB9

1 шт.

4. Программное обеспечение
HART OPC$сервер

1 шт.

(cм.соответствующий раздел)

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Метран670    16     Ex

1. Условное обозначение изделия.
2. Количество HART$портов (16).
3. Обозначение взрывозащиты:

Ex $ взрывозащищенное исполнение;
отсутствие обозначения означает общепромышленное исполнение.

1

2

3

195

Метран670

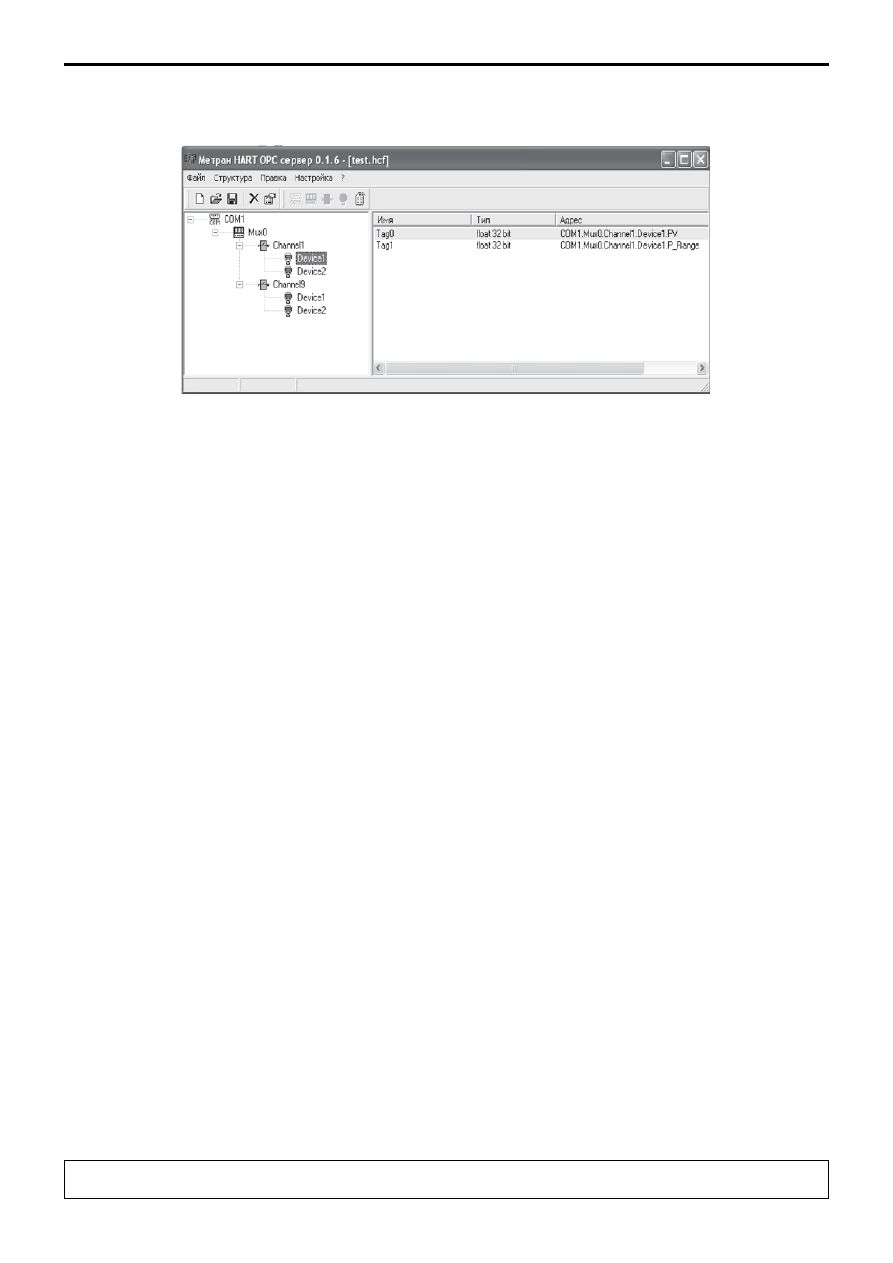

HART OPCсервер

HART OPCсервер предназначен для

предоставления доступа SCADA систем и любых OPC$клиентов

к данным полевых устройств, поддерживающих HART протокол

через HART$модем или HART$мультиплексор Метран$670.

HART OPC$сервер предоставляет доступ к

следующим данным полевого устройства:

$ переменные процесса;

$ ток;

$ верхний и нижний диапазон измерений устройства;

$ время демпфирования;

$ единицы измерения переменных процесса;

$ верхний и нижний предел измерений сенсора;

$ сообщение.

HART OPC$сервер постоянно опрашивает устройства

в сети в зависимости от активных тегов (данных полевого

устройства), выбранных клиентом, и обновляет их

содержимое. Опрос одного тега занимает приблизительно

0,6$2 с.

OPC$сервер используется только один COM$порт и

не может работать одновременно более чем с одним COM$

портом.

HART OPC$сервер имеет следующие характеристики:

$поддержка конфигурации HART$сети с подключением

приборов к HART$модему или с подключением приборов к

HART$мультиплексору;

$ поддержка до 1000 тегов;

$ автоматическая загрузка конфигурации, созданной

последней;

$ передача признака достоверности данных OPC$клиентам.

Минимальное аппаратное обеспечение:

$ процессор Pentium$II (366 МГц), 64 Мбайт ОЗУ;

$ наличие свободного асинхронного коммуникационного порта

(COM$порта);

16 Мбайт свободного пространства на жестком диске.

Рекомендуемое аппаратное обеспечение:

$ процессор класса Pentium$III (800 МГц), 128 Мбайт ОЗУ;

$ наличие свободного асинхронного коммуникационного порта

(СОМ$порта);

$ 30 Мбайт свободного пространства на жестком диске.

Программное обеспечение: операционная система

Microsoft Windows NT, Windows 2000, Windows XP.

HART OPC$сервер соответствует спецификации DA

2.0 OPC Foundation.

Полное описание работы программы HART OPC$

сервер приведено в “Руководстве пользователя”. Программа

поставляется на CD с программой HART$Master или

мультиплексором Метран$670.

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

196

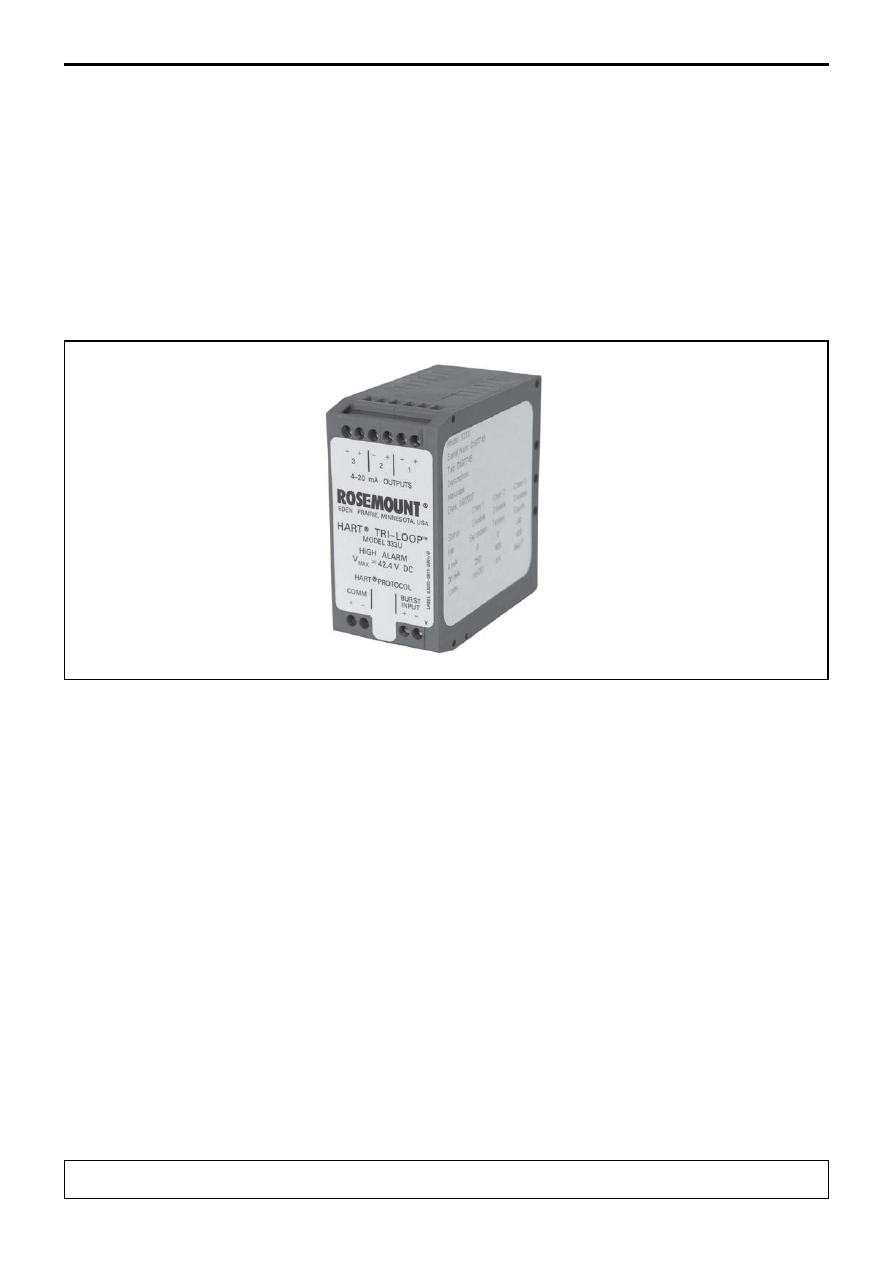

Rosemount 333 HART TriLoop

Конвертер сигнала HART в аналоговый сигнал

Rosemount 333 HART TriLoop

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

Rosemount 333 HART Tri$Loop (далее Tri$

Loop) конвертирует цифровой пакетный сигнал
протокола HART в три дополнительных аналоговых
сигнала 4$20 мА.

Работает с многопараметрическим

датчиком Rosemount 3095MV, интеллектуальными
датчиками Rosemount 3051S, расходомерами
Rosemount 3051MFA, Метран$350, интеллектуаль$
ным преобразователем температуры Rosemount
3244MV, преобразователями 9739, 2000, 3000
расходомеров Micro Motion, интеллектуальными
уровнемерами Rosemount 3300, 5400, 5600 и

другими многопараметрическими приборами,
поддерживающими протокол HART.

Легко конфигурируется с помощью

коммуникатора 375, программного обеспечения
AMS Suite: Intelligent Device Manager или Engineer$
ing Assistant (версия 5.0 или выше).

Выходные аналоговые каналы Tri$Loop

гальванически изолированы друг от друга.

Может поставляться с сигнализацией

высокого или низкого уровня.

Варианты крепления на рейке DIN

обеспечивают быструю установку конвертера.
