185

Метран681

КОНСТРУКЦИЯ И

ПОДКЛЮЧЕНИЕ МОДЕМА

Конструктивно HART$модем Метран$681 выполнен в

пластмассовом корпусе для установки на DIN$рейку (DIN$30).

Подключение модема к компьютеру осуществляется

с помощью соединительного кабеля DB9$DB9, входящего в
состав комплекта. Провода, идущие от датчика (HART$выход),
подключаются к клеммной колодке "под винт".

НАДЕЖНОСТЬ

Средний срок службы $ 12 лет
Средняя наработка на отказ $ 50000 ч.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок $ 18  месяцев со дня ввода модема

в эксплуатацию.

КОМПЛЕКТ ПОСТАВКИ

1. HART$модем Метран$681

1 шт.

2. Паспорт 681.01.00000 ПС

1 экз.

3. Соединительный кабель DB9$DB9

1 шт.

4. Провод с наконечниками

1 шт.

В комплект поставки по требованию заказчика может

входить следующее ПО (за дополнительную плату):
$ НART$Master (в комплекте с руководством пользователя);
$ HART$OPC сервер (в комплекте с руководством
пользователя) поставляется на диске с HART$Master.

Примечание: HART$Master записывается в заказе

отдельной строкой (см.пример записи в разделе каталога
"HART$Master").

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Метран681  Ех

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

 Амплитуда HART$сигнала синусоидальной формы с частотой

1200 или 2200 Гц $ (0,5±0,1) В

 Входной импеданс модема (HART$вход) не менее

1100 Ом

 Выходной импеданс модема (HART$вход) не более

700 Ом

 Модем обнаруживает HART$сигнал при размахе амплитуды

более 120 мВ и не реагирует на HART$сигнал при размахе
амплитуды менее 80 мВ

 Изоляция между входными цепями (HART$вход) и выходными

цепями (выход RS232) выдерживает испытательное
напряжение переменного тока 250 В; 1500 В $ для
взрывозащищенного исполнения

 Электрическое сопротивление изоляции между входными и

выходными цепями модема при нормальных климатических
условиях не менее 40 МОм

 Модем по устойчивости к климатическим воздействиям

соответствует исполнению УХЛ 3.1 по ГОСТ 15150, но для
работы при температуре окружающего воздуха от
0 до 50°С и относительной влажности 95% при температуре
35°С без конденсации влаги.

 По устойчивости к механическим воздействиям модем имеет

виброустойчивое исполнение V1 по ГОСТ 12997

 Модем сохраняет работоспособное состояние,

обеспечивает обмен информацией между персональным
компьютером (ПК) и датчиком без сбоев и искажений при
воздействии переменного магнитного поля частотой
50 Гц напряженностью до 400 А/м

 Модем имеет степень защиты от воздействия пыли и воды

IP30 по ГОСТ 14254

 Питание модема осуществляется от последовательного

порта ПК

 Габаритные размеры не более 120х77х23 мм

 Масса не более 0,15 кг

ПК $ персональный компьютер,
Rн $ суммарное сопротивление всех нагрузок в системе управления (показывающий,
регистрирующий прибор и др.) должно быть не менее 250 Ом.

СХЕМА ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

1

 2

1. Условное обозначение изделия.
2. Обозначение взрывозащиты:

Ex

взрывозащищенное исполнение;

отсутствие обозначения означает
общепромышленное исполнение.

186

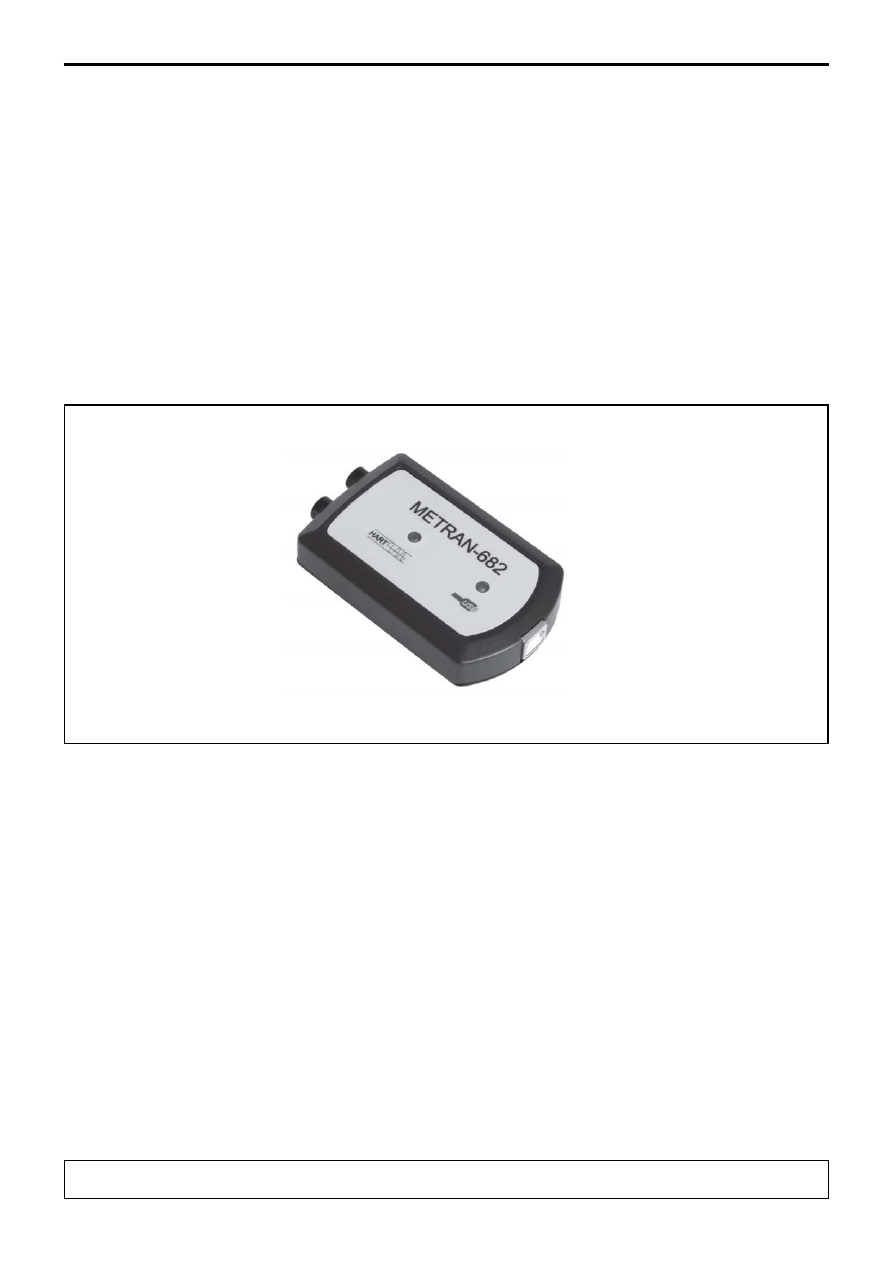

Метран682

HARTUSB модем

Метран682

Обслуживает по HART до 15 устройств,
подсоединенных к одной линии
Питание  от USB порта персонального
компьютера
Наличие взрывозащищенного исполнения
(маркировка взрывозащиты [Exia]IICX)
Модем не является средством измерений
и не вносит дополнительной погрешности
в аналоговый измерительный сигнал
ТУ 4218052125808242005
НАRТ$USB модем Метран$682 (далее модем)
предназначен для связи персонального
компьютера или системных средств АСУТП с
любыми интеллектуальными устройствами
(датчиками давления, преобразователями
температуры, расхода и др.), поддержи$
вающими НАRТ$протокол.

Основные достоинства модема:

$ обеспечивает высокую надежность приема/
передачи данных;
$ не требует применения блока питания;
$ имеет два световых индикатора (питание и
информационный обмен);
$ имеет малые размеры и удобен в использовании;
$ обеспечивает возможность настройки
подключенных HART устройств из любой точки
токовой петли;
$ может применяться с различным программным
обеспечением (HART$Master, HART OPC$сервер,
AMS, Rosemount Radar Master, Radar configuration
tools, Engineering assistant, Visual Instrument и т. д.).

Код ОКП 42 18214

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

187

Метран682

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

 Амплитуда HART$сигнала синусоидальной формы с частотой

1200 или 2200 Гц $ (0,5±0,1) В

 Входной импеданс модема (HART$вход) не менее 5000 Ом

 Выходной импеданс модема (HART$вход) не более 5000 Ом

 Модем обнаруживает HART$сигнал при размахе амплитуды

более 120 мВ и не реагирует на HART$сигнал при размахе
амплитуды менее 80 мВ

 Испытательное напряжение между входными цепями (HART$

вход) и выходными цепями   (выход   USB) модема: 250 В; для
модемов взрывозащищенного исполнения 1500 В

 Электрическое сопротивление изоляции между входными и

выходными цепями модема при нормальных климатических
условиях: не менее 10 МОм; для модемов взрывозащищенного
исполнения не менее 40 МОм

 Модем по устойчивости к климатическим воздействиям

соответствует исполнению УХЛ 3.1 по ГОСТ 15150, но для
работы при температуре окружающего воздуха от 0 до 50°С и
относительной влажности до 98% при температуре 35°С без
конденсации влаги

 По устойчивости к механическим воздействиям модем имеет

виброустойчивое исполнение V1 по ГОСТ 12997

 Модем сохраняет работоспособное состояние, обеспечивает

обмен информацией между персональным компьютером (ПК)
и датчиком без сбоев и искажений при  воздействии внешнего
магнитного поля переменного тока частотой 50 Гц,
напряженностью до 400 А/м

 Модем имеет степень защиты от проникновения пыли и воды

IP30 по ГОСТ 14254; для модемов взрывозащищенного
исполнения IP40 по ГОСТ14254

 Напряжение питания модема 5 В (питание USB порта)

 Входные значения искробезопасных электрических цепей

модема взрывозащищенного исполнения:

$ Сi, не более  0,07 мкФ;
$ Li , не более  1,0 мГн;
$ Ui, не более  + 24 В;
$ Ii , не более  120 мА.

Выходные значения искробезопасных электрических цепей
модема взрывозащищенного исполнения:

$ Cо, не более  10 нФ;
$ Lо , не более  10 мкГн;
$ Uо, не более  +2,5 В;
$ Iо , не более,  25 мА.

 Ток потребления не более 30 мА

 Габаритные размеры: 97х57х21 мм

 Масса не более 0,08 кг

КОНСТРУКЦИЯ И

ПОДКЛЮЧЕНИЕ МОДЕМА

Конструктивно HART$USB модем Метран$682

выполнен в моноблочном настольном исполнении.

Подсоединение модема к компьютеру

осуществляется с помощью USB кабеля, входящего в комплект
поставки. К одному компьютеру допускается подключать два и
более HART$USB модема. На линию интеллектуального датчика
модем подсоединяется при помощи измерительных щупов с
наконечниками типа «крокодил». Полярность подключаемых к
модему проводников значения не имеет.

НАДЕЖНОСТЬ

Средний срок службы $ 12 лет.
Средняя наработка до отказа $ 50 000 ч.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок $ 18  месяцев со дня ввода модема

в эксплуатацию.

КОМПЛЕКТ ПОСТАВКИ

1. HART$USB модем Метран$682

1 шт.

2. Паспорт СПГК.5224.000.00 ПС

1 экз.

3. Сумка$чехол

1 шт.

4. Комплект щупов типа “crocodile”

1 шт.

5. USB кабель тип А$В

1 шт.

6. Диск с драйверами для USB

1 шт.

В комплект поставки по требованию заказчика могут

входить следующие ПО (за дополнительную плату):
$ НART$Master (в комплекте с руководством пользователя);
$ HART$OPC сервер (в комплекте с руководством пользователя)
входит в поставку НART$Master. НART$Master записывается в
заказе отдельной строкой (см.раздел каталога "HART$Master").

Примечание: возможен заказ дополнительных частей

ЗИП в отдельных строках заказа:
1. Комплект щупов типа “crocodile” $ SL1220431701
2. Комплект щупов Rosemount типа “clips” $ SL1220431412
3. Сумка$чехол $ SL1908120100
4. USB кабель тип А$В $ SL 1220431704

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Метран682  Ех

Комплект щупов Rosemount типа “clips”  SL1220431412

3

1. Условное обозначение изделия.
3. Обозначение взрывозащиты:

Ex

взрывозащищенное исполнение;

отсутствие обозначения означает
общепромышленное исполнение.

3. Отдельный ЗИП из комплекта, заказываемого дополнительно
к комплекту поставки. Комплект ЗИП или отдельные ЗИП могут
также поставляться по отдельному заказу.

1

2

188

Метран682

СХЕМЫ ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

БП $ источник питания (18,5$42 В, 120 мА)
Rн $ нагрузка, не менее 250 Ом
ПК $ персональный компьютер.

Рис.1. Схема подключения модема в измерительную цепь.

БП$Ех $ источник питания (18,5$24 В, 120 мА)
Rн $ нагрузка, не менее 250 Ом
ПК $ персональный компьютер.

Рис.4. Схема подключения модема исполнения Ех в искробезопасную цепь

при использовании блока питания с искробезопасным входом.

БП $ источник питания (18,5$24 В, 120 мА)
Rн $ нагрузка, не менее 250 Ом
ПК $ персональный компьютер.

Рис.3. Схема подключения модема исполнения Ех в искробезопасную цепь

при использовании барьера искрозащиты.

Rн $ нагрузка, не менее 250 Ом
ПК $ персональный компьютер.

* Например, питание расходомера Метран$360.

Рис.2. Схема подключения модема в измерительную цепь

при наличии внешнего источника питания (в том числе 220 В).
