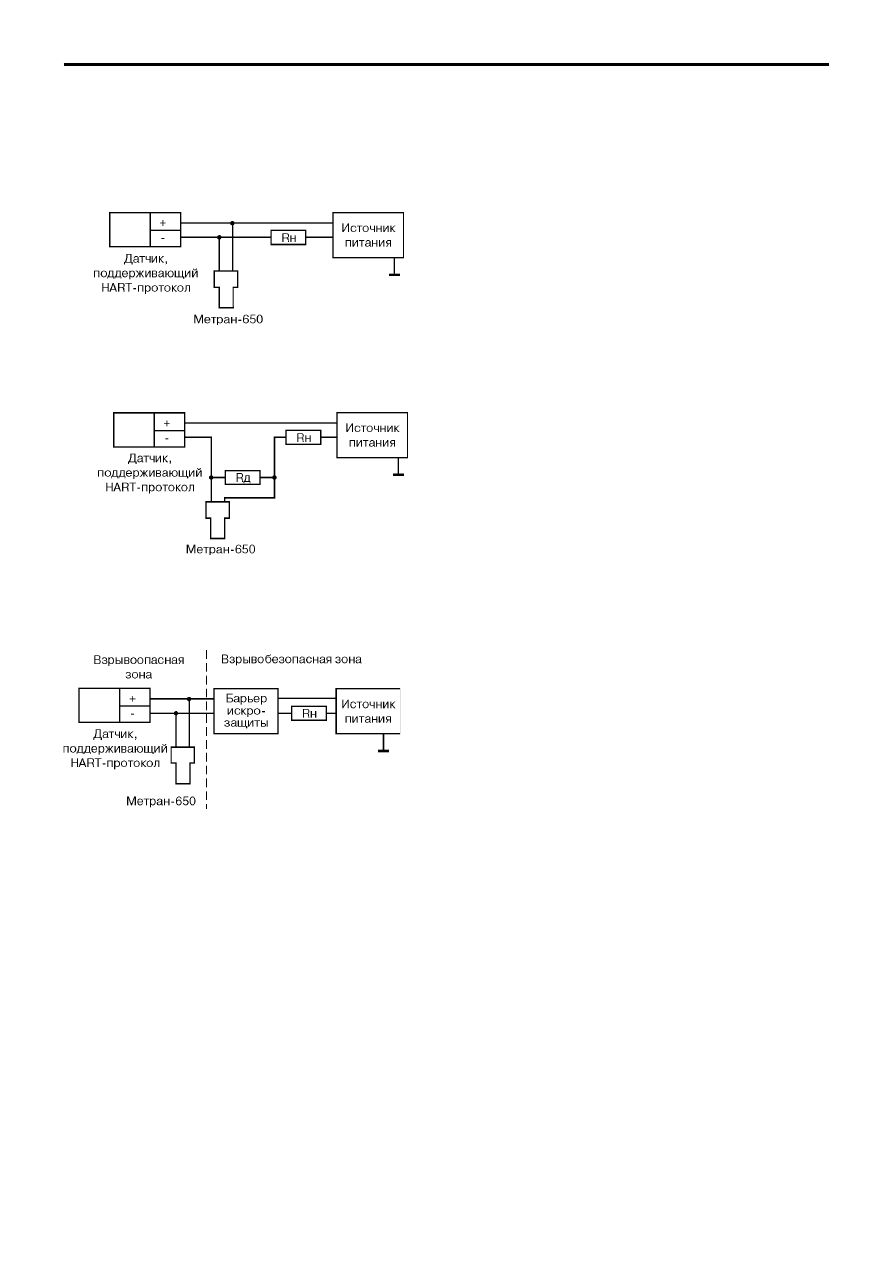

Метран650

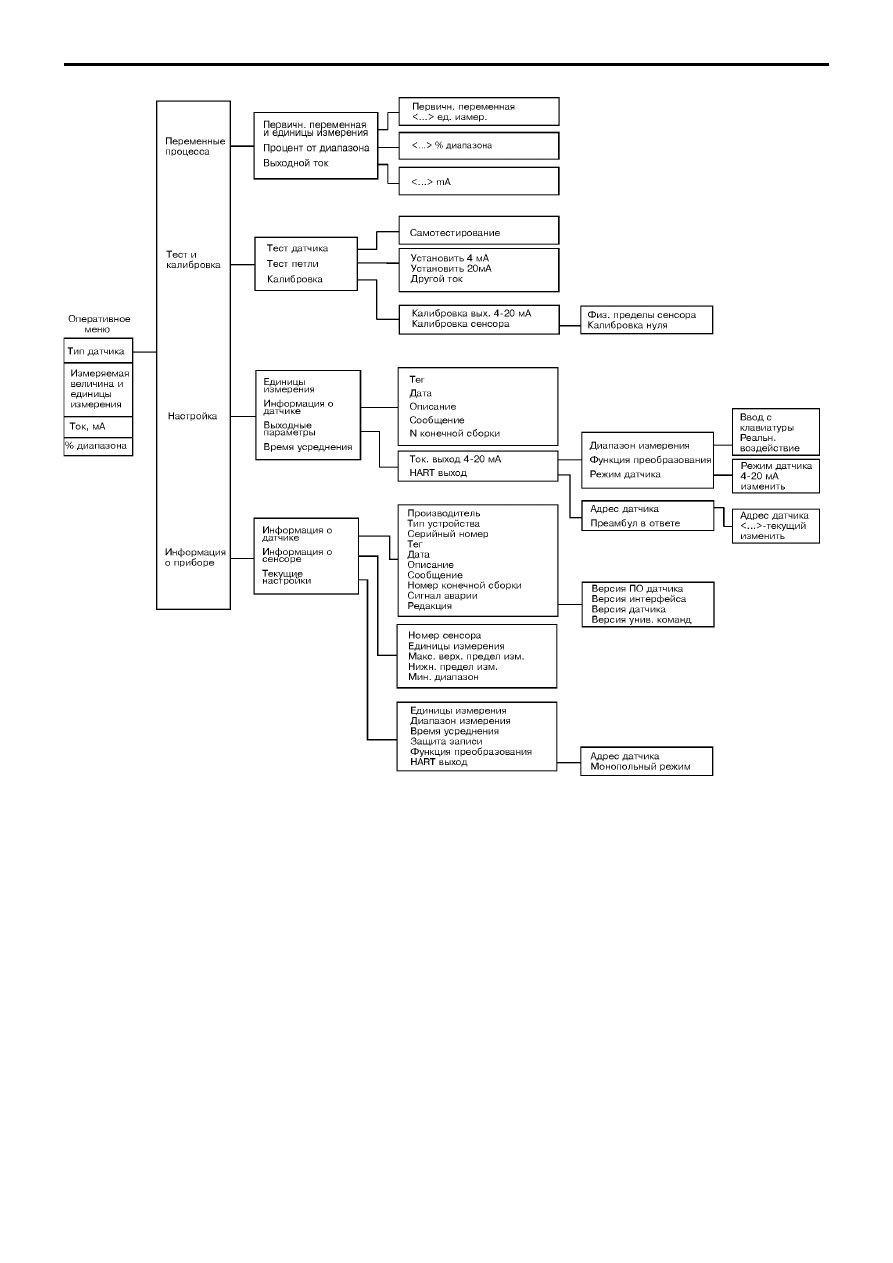

Рис.3. Алгоритм работы коммуникатора Метран650
при управлении произвольным HARTустройством.
Коммуникатор обеспечивает выдачу и прием HART$сигналов
в соответствии с требованиями спецификации физического
уровня HCF SPEC$54 для Вторичного Мастера
Диапазон частот:
$ при передаче "0"
от 2178 до 2222 Гц;
$ при передаче "1"
от 1188 до 1212 Гц
Входное сопротивление коммуникатора при приеме
сигналов не менее 5 кОм
Максимальное входное напряжение постоянного тока цепи
"4$20 мА" коммуникатора не более 24 В в искробезопасной
цепи и не более 50 В в обычной цепи
Выходное сопротивление коммуникатора не более
100 Ом
Коммуникатор обнаруживает HART$сигнал на нагрузке
250 Ом при размахе амплитуды более 120 мВ и не реагирует
на HART$сигнал при размахе амплитуды менее 80 мВ
Коммуникатор устойчив:
$ к климатическим воздействиям $ исполнению УХЛ3.1 по ГОСТ
15150, но для работы при температуре окружающего воздуха
от 5 до 50°С и относительной влажности до 95% при
температуре 35°С без конденсации влаги;
$ к воздействию атмосферного давления $ группе Р1
по ГОСТ 12997;
$ к механическим воздействиям $ виброустойчивому
исполнению L3 по ГОСТ 12997.
Степень защиты от пыли и воды IР54 по ГОСТ 14254
Габаритные размеры 240х110х70 мм
Масса $ не более 0,5 кг
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ
