HARTMaster

Конфигурационная программа

HARTMaster

Конфигурационная программа HART$Mas$

ter предназначена для настройки интеллектуаль$
ных датчиков давления Метран$150, $100, $49,
Rosemount 3051С/Т, 3051S, 1151, интеллекту$
альных преобразователей температуры Метран$
280$1, $280$2, Rosemount 248, преобразователей
расхода Метран$300ПР, Метран$303ПР и других
устройств, поддерживающих HART$протокол.  Для
работы программы с датчиками необходим HART$
модем (например, Метран$681, $682) или HART$
мультиплексор Метран$670. Имеет удобный
интерфейс пользователя на русском и английском
языках.

HART$Master позволяет выполнить:

$ поиск устройств, подключенных к HART$модему

или к HART$входам мультиплексора;
$ поиск устройств, подключенных по RS485
интерфейсу и поддерживающих канальный
уровень HART;
$ cчитывание переменных процесса;
$ cчитывание информации о HART$устройстве и
сенсоре;
$ тест устройства;
$ настройку HART устройства;
$ настройку сенсора (Метран$150, $100, $49,
Rosemount 3051С/Т, 3051S, 1151, Метран$280$1,
$280$2, Rosemount 248, Метран$300ПР, $303ПР);
$ настройку ЦАП;
$ архивирование параметров.

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

190

HARTMaster

Минимальное аппаратное обеспечение:

$ процессор Pentium, 16 Мбайт ОЗУ;
видеоадаптер VGA 800x600, 16 цветов;
$ CD$ROM;
$ свободный последовательный COM$порт или USB$порт;
$ 10 Мбайта свободного пространства на жестком диске.

Рекомендуемое аппаратное обеспечение:

$ процессор класса Pentium II, 128 Мбайт ОЗУ;
$ видеоадаптер SVGA 1024x768, 256 цветов;
$ CD$ROM;
$ свободный последовательный СОМ$порт или USB$порт;
$ 30 Мбайт свободного пространства на жестком диске.

Программное обеспечение $  операционная

система Microsoft Windows 98/NT/2000/ХР.

Программа поставляется в виде исполняемого файла

Setup.exe для операционной системы Microsoft Windows, при
запуске которого производится установка программы в
диалоговом режиме на компьютер пользователя.

Работа с HART$устройством ведется пользователем

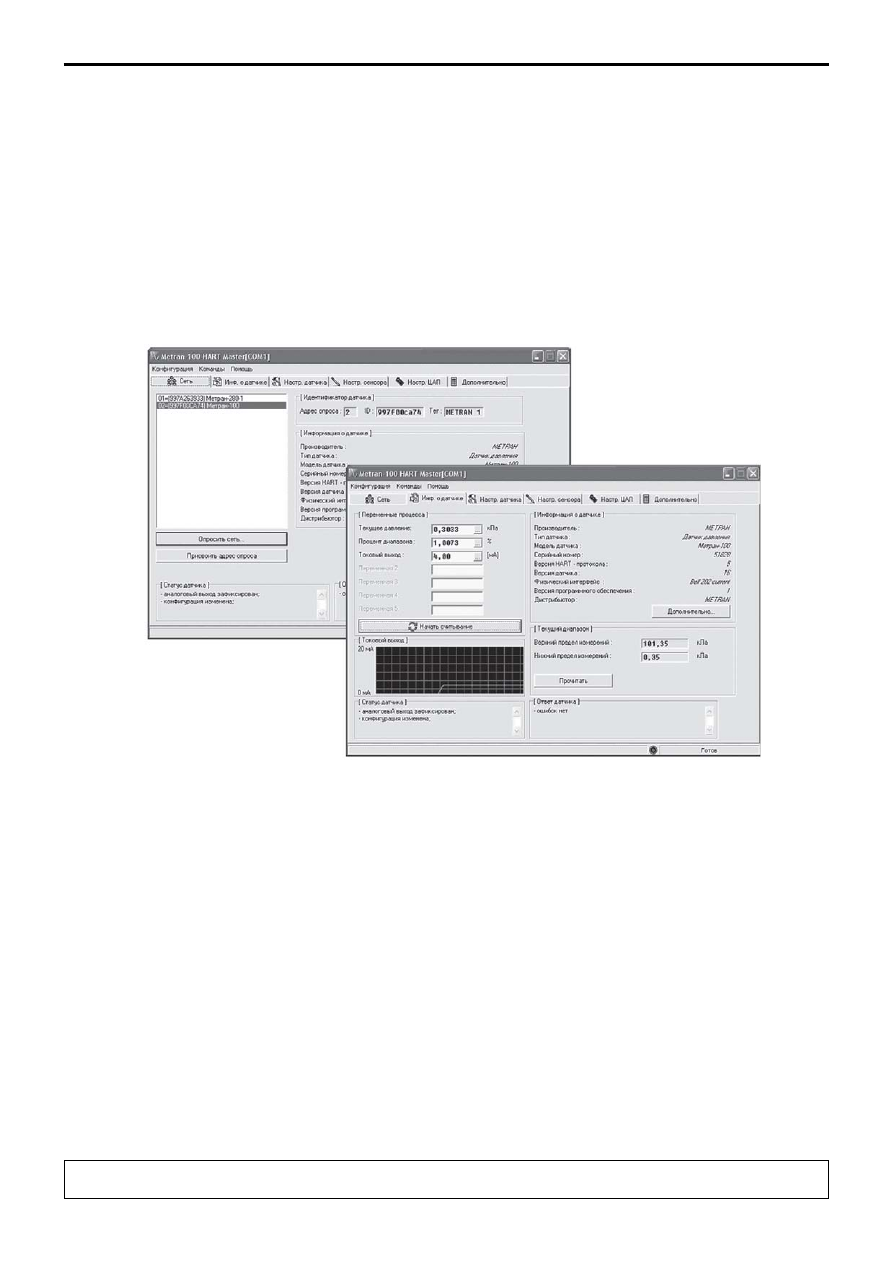

в главном окне программы.

После выбора нужного устройства из списка HART$

устройств пользователь приступает непосредственно к работе
с устройством.

Операция программы "Информация о датчике"

позволяет пользователю получить информацию:
о переменных процесса:

$ текущее значение параметра;
$ процент диапазона измерений;
$ выходной сигнал в мА;
$ верхний и нижний пределы измерений;

об устройстве:

$ производитель;
$ тип датчика;
$ серийный номер;
$ версия протокола HART и т.д.;

о сенсоре (дополнительно для поддерживаемых датчиков):

$ модель;
$ дата выпуска;
$ исполнение по кислороду;
$ код основной погрешности;
$ исполнение по назначению;
$ климатическое исполнение и т.д.;

и т.д.

Операция программы "Настройка датчика"

позволяет пользователю настроить следующие параметры:

$ единицы измерения;
$ верхнюю и нижнюю границы диапазона;
$ тип передаточной функции;
$ время установления выходного сигнала;
$ пользовательские параметры (тег, дату, номер

сборки и т д.);

$ а также провести диагностику датчика (ПЗУ на плате

АЦП, EEPROM микропроцессора, сенсора и т.д.).

Операция программы "Настройка сенсора"

ообеспечивает пользователю, с использованием образцовых
средств задания давления, возможности по:

$ корректировке нуля;
$ калибровке пределов измерений;
$ чтению информации о сенсоре (серийный номер

сенсора, ВПИ, НПИ сенсора и т д.).

Операция программы "Настройка ЦАП" позволяет

пользователю выполнить:

$ калибровку токового выхода датчика;
$ тестирование токового выхода.
Опция программы "Регистратор" позволяет

регистрировать и архивировать данные измерительного
процесса.

Программа позволяет считывать, записывать в файл

на диск и отображать на графике данные о токе и значения
четырех динамических переменных с устройств,
установленных в сети. Пользователь выбирает устройства, для
которых необходимо считать данные, указывает имя файла, в
который будут записываться данные, задает интервал опроса

устройств, а так же указывает количество измерений, которое
будет произведено и занесено в архив. Запись результатов
производится в текстовый файл с разделителями (*.csv$файл),
которые затем могут быть обработаны в программе Microsoft
Excel. Время опроса зависит от количества опрашиваемых
устройств и их быстродействия (минимальное время между
измерениями составляет 1 с). Чтобы осуществлять опрос
нескольких каналов мультиплексора существует режим
мультиканального опроса. В этом режиме время доступа к
данным устройства возрастает и занимает не менее 3 с.

Для визуального отображения информации в

программе имеется возможность просмотра графика. На
графике отображается следующая информация:
$ наименование текущего устройства;
$ список переменных, значения которых отображаются в виде
графика;
$ время измерения значений переменных в формате чч:мм;
$ значение измеряемой величины в текущих единицах
измерения;
$ график значений переменных, считанных с выбранного
устройства.

Программа HART$Master предоставляет

пользователю возможность ознакомиться с основными
функциями программы в "Демонстрационном режиме" без
подключения реального устройства.

Внимание!  Вы можете скачать новую демо$версию

конфигурационной программы HART$Master на сайте
ПГ «Метран» www.metran.ru.

В основном окне программы HART$Master, выберите

меню "Команды" $> "Демо$режим". В этом режиме
программно эмулируется работа с интеллектуальными
датчиками давления Метран$150, Метран$100, Rosemount
3051С, Rosemount 3051S, преобразователями температуры
Метран$280, Rosemount 248, преобразователями расхода
Метран$303ПР. Для демонстрации работы нужного Вам
датчика выберите его в пункте меню.

С произвольным HART$устройством HART$Master

работает в объеме стандартных команд HART$протокола.
Полное описание работы программы HART$Master приведено
в "Руководстве пользователя". Программа поставляется на
CD.

Для работы программы с датчиком необходим модем

HART$RS$232 или HART$USB, подключенные к СОМ$порту или
порту USB компьютера соответственно, или HART$
мультиплексор Метран$670. Схему подключения HART$
устройства, HART$модема или HART$мультиплексора и
компьютера см. в соответствующих разделах "HART модем
Метран$681", "HART$USB модем Метран$682" или "HART$
мультиплексор Метран$670" настоящего каталога.

Комплект поставки

$ CD с программой

1 шт.

$ руководство пользователя

1 экз.

Пример записи при заказе

HARTMaster конфигурационная программа (3 лицензии)
                                               1                                                             2
1. Условное обозначение изделия.
2. Количество лицензий на программу

$ 1 лицензия;
$ 3 лицензии;
$ 5 лицензий;
$ 7 лицензий;
$ 10 лицензий.

Примечание: данная программа защищена законом об
авторских правах. Приобретаемая версия программы может
быть установлена только на один компьютер и
зарегистрирована в ЗАО ПГ «Метран». Для установки
программы на каждый последующий компьютер необходимо
купить дополнительную лицензию в ЗАО ПГ «Метран».

191

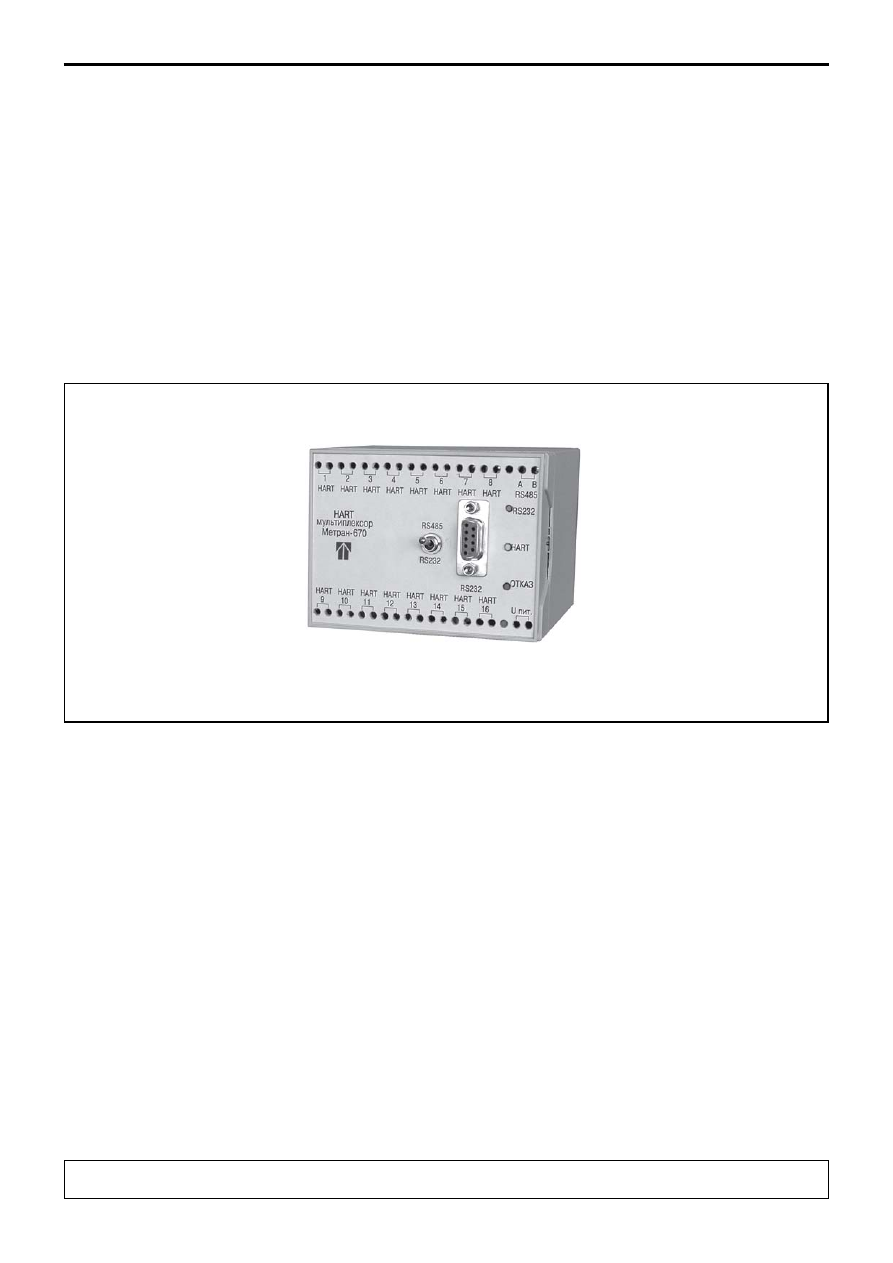

Метран670

HARTмультиплексор

Метран670

16ти канальный HARTмультиплексор с
интерфейсом управления RS485/RS232
Возможность подключения до 15 устройств
на каждый канал HARTвхода
Порты RS485 и RS232 гальванически
изолированы от линий HART
Наличие взрывозащищенного исполнения:
вид взрывозащиты "искробезопасная
электрическая цепь" (маркировка
взрывозащиты [Exia] IIC)
Используется совместно с программой
НMaster или HART OPCсервером
HARTмультиплексор не является
средством измерений и не вносит
дополнительной погрешности в аналоговый
измерительный сигнал
ТУ 4219045125808242003

HART$мультиплексор Метран$670 (далее

мультиплексор) предназначен для связи персонального
компьютера или средств АСУ ТП с интеллектуальными
датчиками давления Метран$150, $100, $49, Rosemount
3051С/T, 3051S, интеллектуальными преобразователя$
ми температуры Метран$280$1, $280$2, Rosemount 248,
преобразователями расхода Метран$300ПР, $303ПР и
любыми другими устройствами, поддерживающими
HART$протокол.

Мультиплексор обеспечивает преобразование

информационного сигнала HART в цифровой сигнал
интерфейса RS485 или RS232, при этом аналоговый
сигнал 4$20 мА токовой петли может использоваться
системой регистрации и управления.

Пользователю предлагаются варианты

применения мультиплексоров:
$ для работы с выделенного персонального компьютера
предусмотрена программа HART$Master разработки ПГ
"Метран";
$ для интеграции в SCADA$системы предоставляется
HART ОРС$сервер.

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

192

Метран670

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ



Количество каналов HART $ 16. Нагрузочная способность каждого канала $ 15 датчиков в многоточечном режиме



Связь с системой управления осуществляется по протоколу HART с физическим уровнем RS485 или RS232. Допускается подключать

к одной линии RS485 до 16 мультиплексоров



Амплитуда HART$сигнала синусоидальной формы с частотой 1200 или 2200 Гц $ (0,3±0,1) В



Входной импеданс каждого HART$канала $ не менее 5 кОм



Выходной импеданс каждого HART$канала $ не более 5 кОм



Мультиплексор обнаруживает HART сигнал при размахе амплитуды более 120 мВ и не реагирует на HART$сигнал при размахе

амплитуды менее 80 мВ



Входы мультиплексора линию 4$20 мА по постоянному току не нагружают



Испытательное напряжение при проверке прочности изоляции между входными цепями (HART$вход) и выходными цепями (выход

RS232 или RS485) мультиплексора: 250 В, для мультиплексоров взрывозащищенного исполнения 1500 В



Питание $ от источника постоянного тока напряжением 9$18 В, потребляемый ток $ не более 60 мА



Конструктивно HART$мультиплексор Метран$670 выполнен в пластмассовом корпусе с возможностью монтажа на

DIN$рейку (DIN$30)



Габаритные размеры мультиплексора 100х77х120 мм



Масса мультиплексора не более 0,4 кг

ПОДКЛЮЧЕНИЕ МУЛЬТИПЛЕКСОРА

Подсоединение мультиплексора к компьютеру осуществляется с помощью кабеля DB9$DB9 (интерфейс RS232), либо через

интерфейс RS485 двухпроводной линией с использованием преобразователя интерфейсов RS232/RS485.

На линию к датчику (HART$устройству) мультиплексор подсоединяется с помощью проводов и соответствующего разъема под "винт"

мультиплексора.

СХЕМЫ ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Принятые сокращения в схемах:

БП $ источник питания постоянного тока;

БПЕх $ источник питания взрывозащищенного исполнения;

ПК $ персональный компьютер;

COM $ последовательный порт компьютера;

HARTMUX $ мультиплексор Метран$670;

Rн $ суммарное сопротивление всех нагрузок в системе управления (регистрирующий, показывающий прибор и др.) должно быть

не менее 250 Ом.

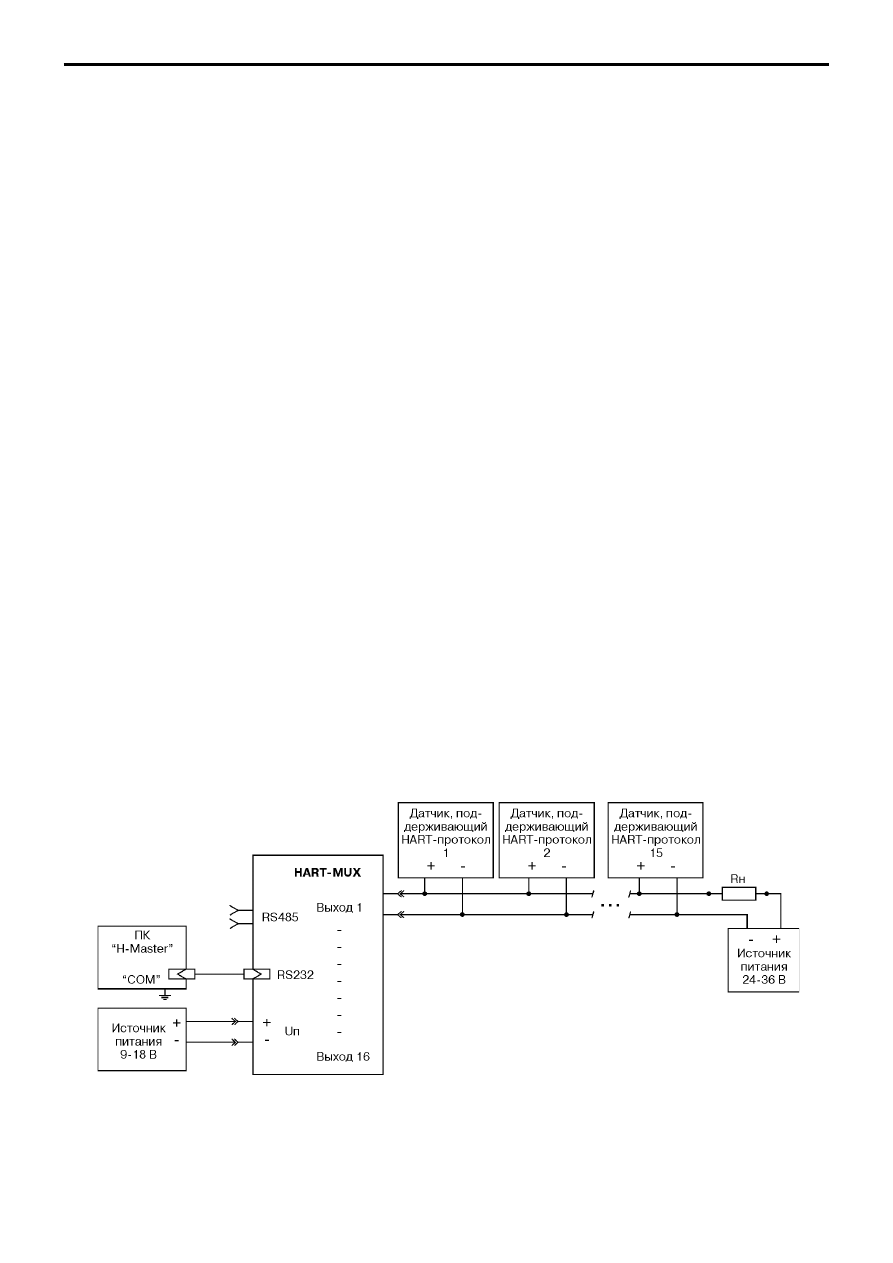

Рис.1. Схема подключения мультиплексора при его работе по интерфейсу RS232.
