Rosemount 333 HART TriLoop

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

 Один, два или три выходных сигнала 4$20 мА, выбираемых пользователем.

 Переменные процесса и приборы, с которыми работает Tri$Loop, приведены в табл. 1.

Таблица 1

Приборы

Назначаемые переменные

Rosemount 3095MV

Разность давлений, абсолютное давление, избыточное давление, температура
процесса или расход

Rosemount 3051S

Давление, температура, масштабируемая переменная, диагностические параметры
процесса

Rosemount 3051MFA

Разность давлений, абсолютное давление, избыточное давление, температура
процесса или расход

Метран$350

Разность давлений, абсолютное давление, избыточное давление, температура
процесса или расход

Rosemount 3244MV

Температура сенсора 1, температура сенсора 2, разностная температура или
температура клемм датчика

Преобразователи 9739
Micro Motion

Массовый расход, объемный расход, плотность, температура процесса или
дополнительные параметры

Преобразователи серии 2000 Micro Motion

Массовый расход, объемный расход, плотность, температура или дополнительные
параметры

Преобразователи серии 3000 Micro Motion

Массовый расход, объемный расход, плотность, температура или дополнительные
параметры

Rosemount 3300

Уровень, уровень поверхности раздела жидкостей, расстояние, объем, расход,
внутренняя температура датчика

Rosemount 5400

Уровень, расстояние, объем, расход, внутренняя температура датчика, выходной ток
и % от диапазона измерений

Rosemount 5600

Уровень, расстояние, объем, расход, внутренняя температура датчика, выходной ток
и % от диапазона измерений

 Погрешность измерений

±0,045% от диапазона измерений.

 Нестабильность

±0,1% от диапазона измерений за год.

 Обновление аналогового выхода

Конвертер откликается на каждый отправленный

датчиком пакет обновления протокола HART (скорость посылки
датчиком пакета составляет 1 пакет за 0,3$0,5 с).

 Время отклика (после каждого обновления пакета)

Канал 1 $ 120 мс; канал 2 $ 220 с; канал 3 $ 320 мс

 Полное время отклика

Полное время отклика от измерения переменной

процесса сенсором через датчик и через обновление
аналогового сигнала конвертером Tri$Loop: от 0,7 до 1,0 с

 Сигнализация режима неисправности

Если конвертер Tri$Loop обнаруживает неисправность

в нем самом или, если датчик указывает на свое неправильное
функционирование, аналоговый сигнал для всех каналов
переводится в состояние либо ниже 3,75 мА, либо выше
21,75 мА для сообщения пользователю о состоянии
неисправности. Сигнализация с высоким или низким уровнем
тока указывается опцией при заказе конвертера.

УСЛОВИЯ ЭКСПЛУАТАЦИИ КОНВЕРТЕРА

 Температура окружающего воздуха от 10 до 40°C,

относительная влажность до 95 % при температуре 35°С без
конденсации влаги

 Влияние температуры окружающей среды при ее изменении

на 28°C

±0,15% от диапазона измерений

ПИТАНИЕ КОНВЕРТЕРА

 Для питания каждого выходного аналогового канала

требуется источник питания постоянного тока. Каждый из
каналов работает при напряжении на клеммах от 11 до 42,4 В.

 Ограничения нагрузки

Сопротивление нагрузки (сопротивление приборов и линии
связи) зависит от установленного напряжения питания и не
должно выходить за границы рабочей зоны, приведенной на
рис.1.

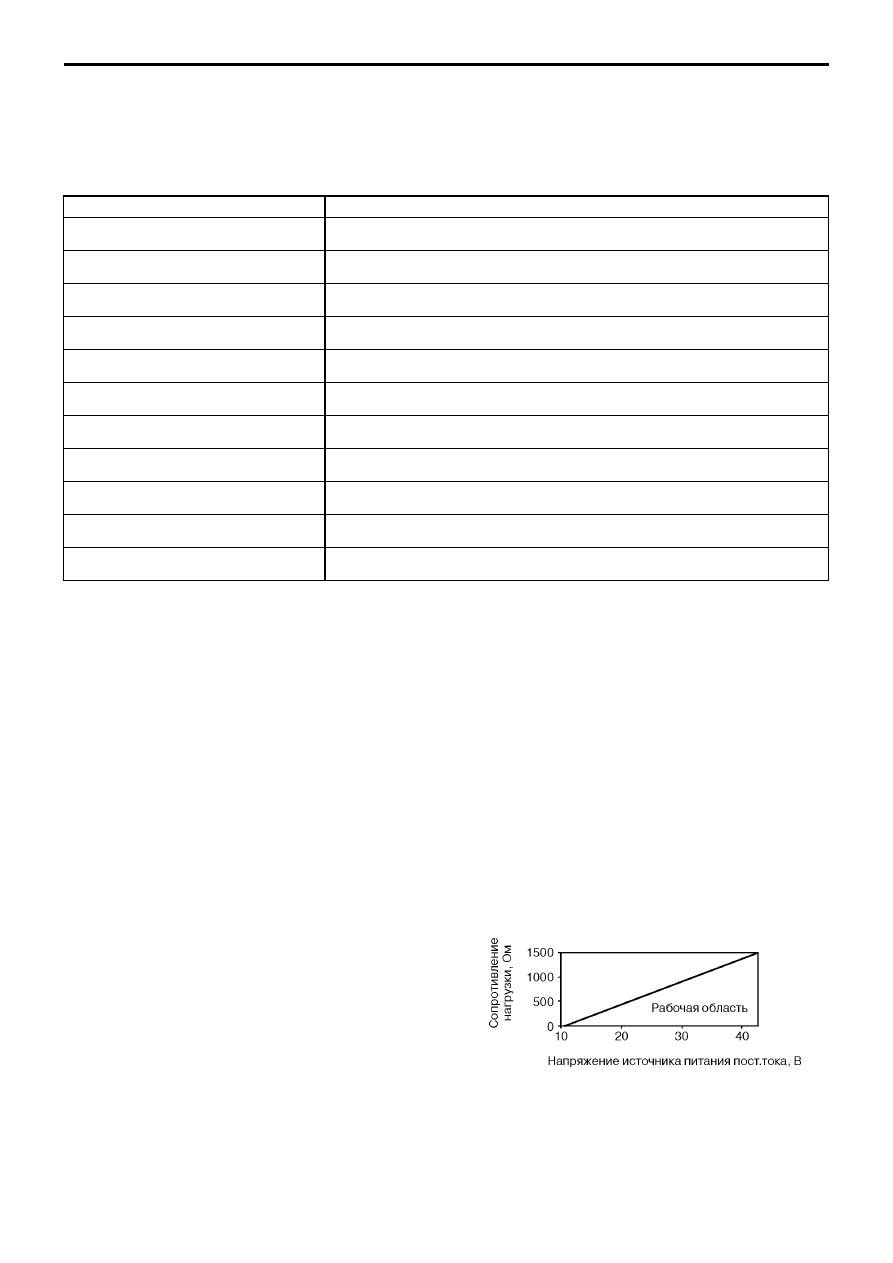

Рис.1.

 Сопротивление контура = (Напряжение источника питания $

11,0) / 0,022

 Время включения

Аналоговые сигналы должны быть в пределах приведенных
характеристик через 5 с. после подачи питания.

198

Rosemount 333 HART TriLoop

СХЕМЫ ПОДКЛЮЧЕНИЙ

Для электрических соединений Tri$Loop используются клеммы с винтовым зажимом для одножильных и многожильных

проводов сечением от 0,5 до 2 мм

2

.

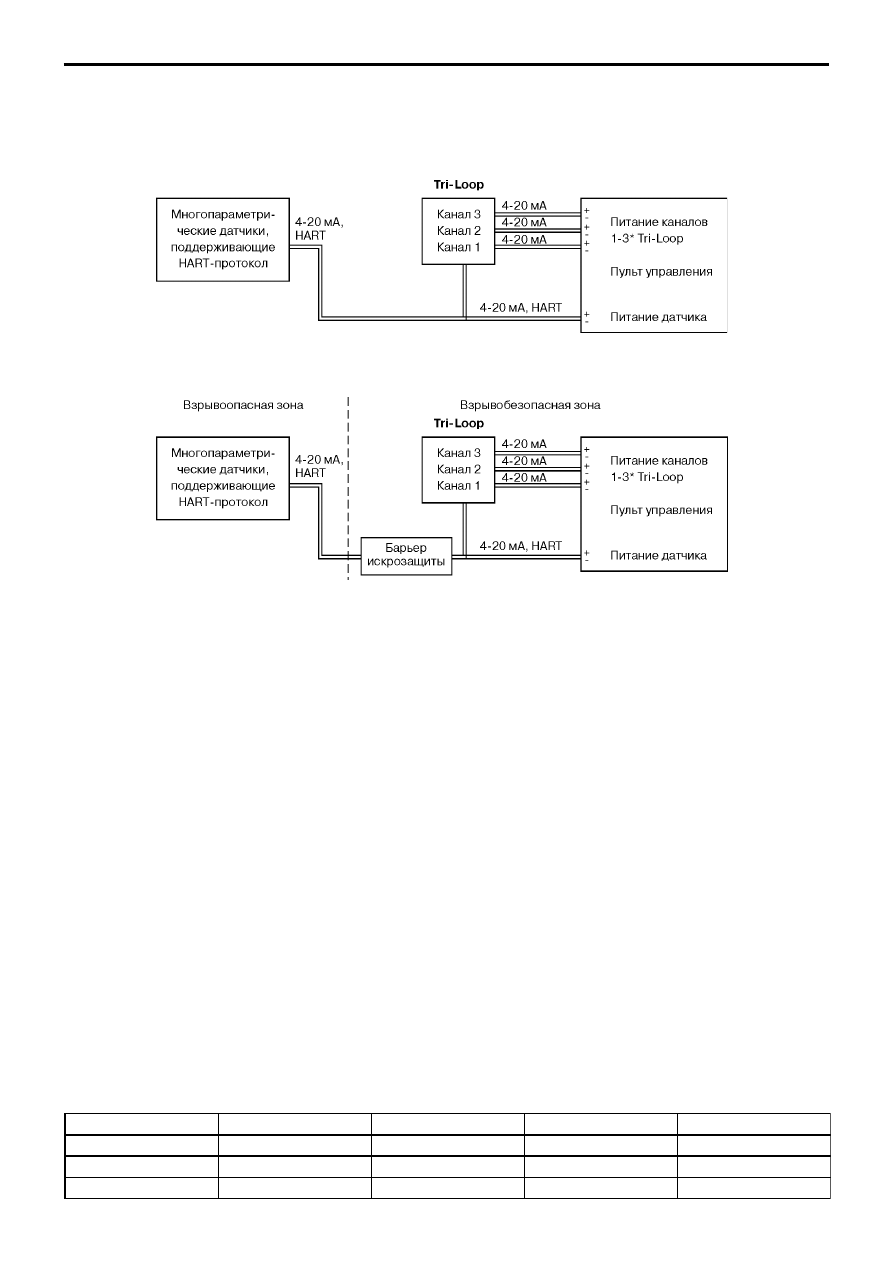

Рис.2. Схема подключения TriLoop в измерительную цепь.

Рис.3. Схема подключения TriLoop в искробезопасную цепь при использовании барьера искрозащиты.

* Питание каналов Tri$Loop возможно и от внешних источников.

УСТАНОВКА

При установке конвертера Tri$Loop подключенный

датчик переводят в монопольный режим на постоянную выдачу
HART команды 3. Конвертер Tri$Loop преобразует каждую новую
посылку в соответствующее аналоговое значение для одной,
двух или трех переменных процесса. С помощью конвертера
Tri$Loop может быть преобразована любая из переменных,
выдаваемых подключенным датчиком, и в то же время при
установке конвертера Tri$Loop аналоговый выход датчика не
меняется.

Для питания и работы каждого аналогового канала

конвертера Tri$Loop выполняется монтаж отдельной парой
проводов на пульт управления. Для настройки конвертера Tri$
Loop обязательно должна быть выполнена проводка для канала
1 и по ней должно быть подведено питание.

Поскольку конструкция конвертера Tri$Loop не имеет

взрывозащиты, он устанавливается только во
взрывобезопасной зоне на безопасной стороне от барьера
искрозащиты (см.рис.3).

 Tri$loop крепится на рейке DIN

$ несимметричная G$образная рейка 32$мм
$ симметричная П$образная рейка 35x7.5 мм
$ симметричная П$образная рейка 35х 15 мм

 Габаритные размеры

40 (длина) х 79 (ширина) х 85,5 (высота) мм

 Масса 0,12 кг

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

1. Условное обозначение изделия.
2. Опция аварийного сигнала*:

U $ высокий уровень сигнализации;
L $ низкий уровень сигнализации.

3. Конфигурация

С2 $ конфигурация по запросу заказчика (необходимо

заполнить лист конфигурационных данных  см. приложение);

Отсутствие обозначения означает стандартную

конфигурацию (см.табл.2).

* Конвертеры Tri$Loop конфигурируются на заводе$

изготовителе так, что на всех каналах индикация аварийного
сигнала имеет один и тот же уровень, который не может быть
изменен в полевых условиях. Конвертер Tri$Loop заказывается
в соответствии с желаемым уровнем аварийного сигнала (U или
L).

Таблица 2

Канал Tri$Loop

Назначенная переменная

Диапазон переменной

Единицы переменной

Состояние канала

Канал 1

Вторичная

0$250

дюймы вод. ст. при 68°F

Отключен

Канал 2

Третичная

0$800

фунты на кв. дюйм

Отключен

Канал 3

Четвертичная

от 0 до 400

градусы Фаренгейта

Отключен

199

Rosemount 333 HART TriLoop

Заполненный опросный лист отправить по факсу (351) 2471667 или на электронную почту metran@metran.ru, или в
региональное представительство ПГ "Метран" (координаты на 4й полоcе обложки каталога или на сайте www.metran.ru)

Приложение

ЛИСТ КОНФИГУРАЦИОННЫХ ДАННЫХ

(1) Эта информация должна быть заполнена для каждого включенного канала.
(2) Выбранные единицы измерения переменной должны соответствовать единицам подключенного прибора, иначе сработает
сигнализация конвертера Tri$Loop. Проверьте назначение единиц для Вашего прибора.

Информация о заказчике

Предприятие

Адрес

ФИО и должность контактного лица

Контактный телефон, факс

E$mail

Дата заполнения

       Количество конвертеров

Номер модели (выбрать один)

       Высокий уровень сигнализации $
       модель Tri$Loop 333 U C2

       Низкий уровень сигнализации $
       модель Tri$Loop 333 L C2

Информация о подключаемом устройстве (опции)

Тэг (8 символов)

Описание (максимум 16 символов)

Сообщение (максимум 32 символа)

Дата (дд.мм.гг)

Канал 1

Состояние канала (выбрать одно)

       Включен

       Отключен

Назначенная переменная (выбрать одну)

       Первичная

       Вторичная

       Третичная

       Четвертичная

Диапазон значений переменной

       Нижний предел (4 мА) ____________________________________ (1)

       Верхний предел (20 мА) __________________________________ (1)

Единицы переменной

     _______________________________________________________ (1) (2)

Канал 2

Состояние канала (выбрать одно)

       Включен

       Отключен

Назначенная переменная (выбрать одну)

       Первичная

       Вторичная

       Третичная

       Четвертичная

Диапазон значений переменной

       Нижний предел (4 мА) ____________________________________ (1)

       Верхний предел (20 мА) __________________________________ (1)

Единицы переменной

     _______________________________________________________ (1) (2)

Канал 3

Состояние канала (выбрать одно)

       Включен

       Отключен

Назначенная переменная (выбрать одну)

       Первичная

       Вторичная

       Третичная

       Четвертичная

Диапазон значений переменной

       Нижний предел (4 мА) ____________________________________ (1)

       Верхний предел (20 мА) __________________________________ (1)

Единицы переменной

     _______________________________________________________ (1) (2)

200

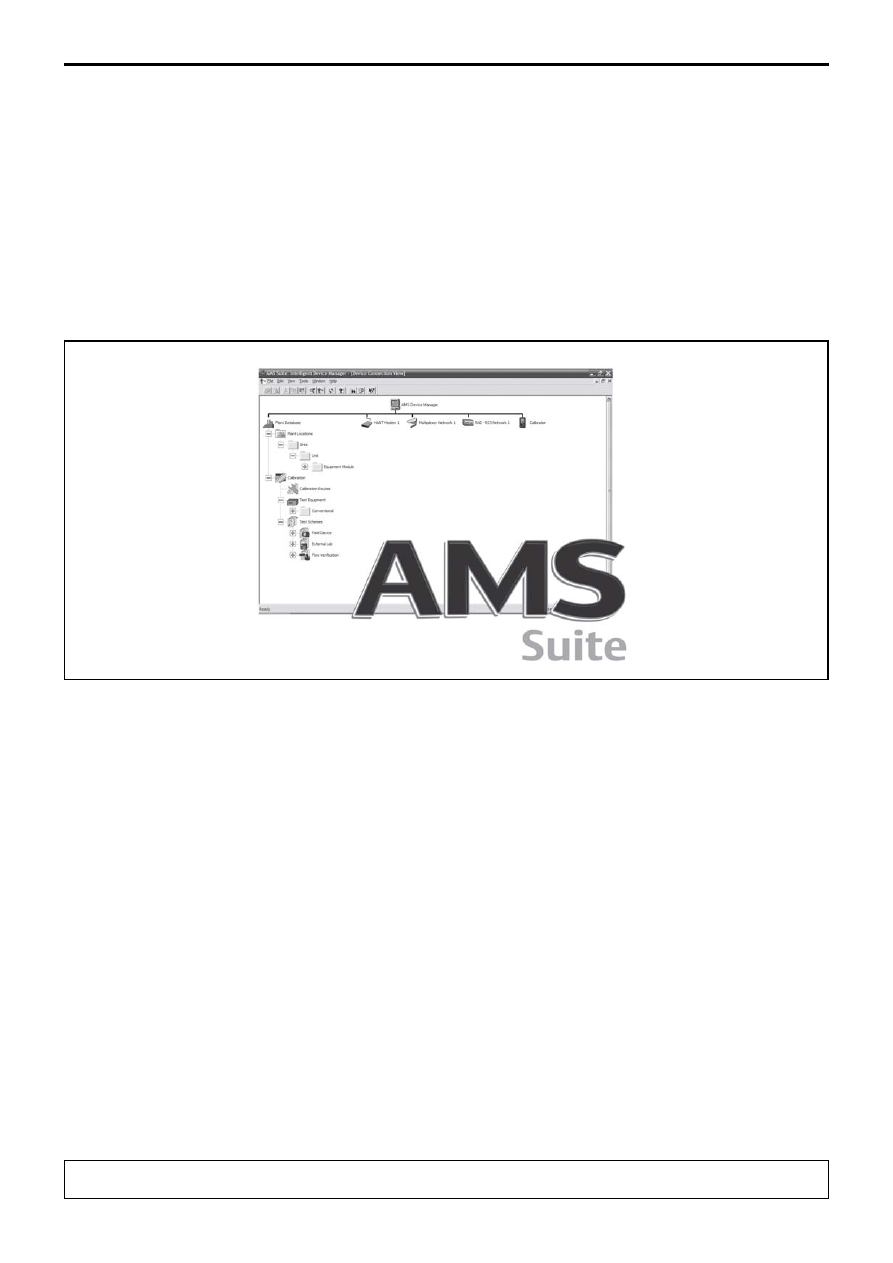

AMS Suite
