SKF. Общий каталог подшипников - часть 278

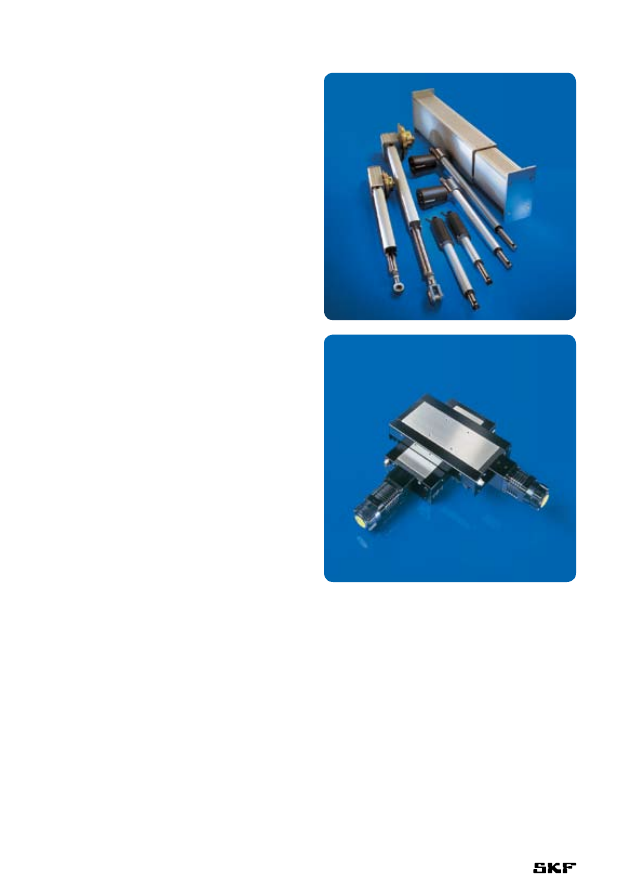

Приводы линейного перемещения

Приводы линейного перемещения предназна-

чены для различных областей применения. Все

приводные механизмы не требуют технического

обслуживания и оснащены ходовым винтом

с трапецеидальной резьбой или шариковым

винтом. Также имеются концевые выключа-

тели, шифраторы и потенциометры.

Координатные столы

Координатные столы – компактное и экономич-

ное решение для направляющих и приводных

систем. Они могут изготавливаться в соответ-

ствии с техническими спецификациями заказ-

чика.

Дополнительную информацию можно найти на

сайте www.linearmotion.skf.com.

Прочие изделия SKF

1112

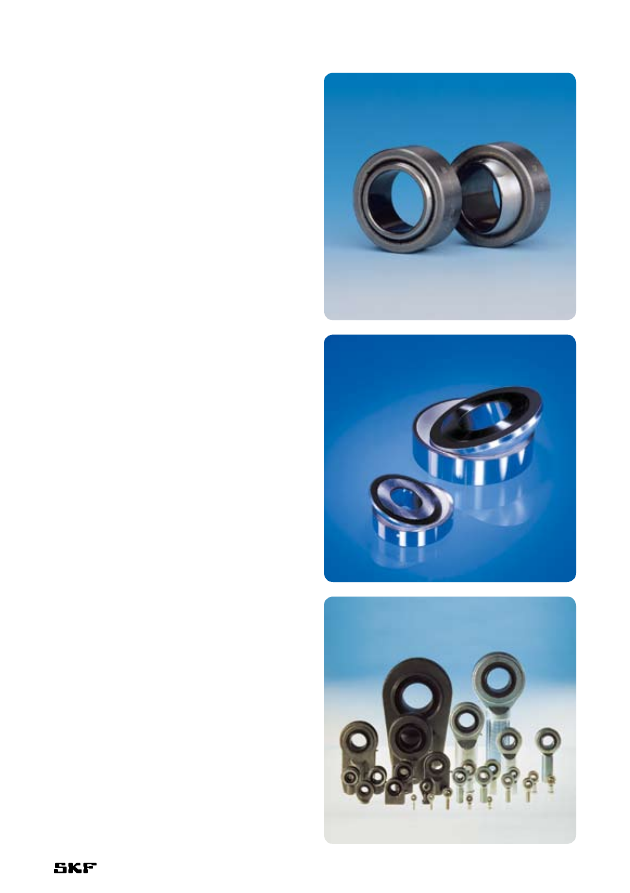

Подшипники скольжения

Шарнирные подшипники скольжения

и головки штоков

Сферические подшипники скольжения, пред-

назначенные для работы с небольшими

скоростями, способны компенсировать перекос

и осуществлять колебательные движения. Они

отличаются очень высокой грузоподъемностью

и готовы к монтажу. Имеются шарнирные под-

шипники с различными комбинациями пар

трения: сталь – сталь (требует смазывания) или

не требующие технического обслуживания

сталь – спеченный бронзовый композиционный

материал или ткань с волокнами из фтороплас-

та или композитный политетрафторэтилен

(ПТФЭ). Ассортимент подшипников скольжения

весьма широк и включает:

•  Pадиальные шарнирные подшипники

скольжения с метрическими и дюймовыми

размерами, в том числе с уплотнениями и/или

широким внутренним кольцом.

•  Pадиально-упорные шарнирные подшип-

ники скольжения для комбинированных

и осевых нагрузок.

•  Упорные шарнирные подшипники скольже-

ния для осевых нагрузок и в комбинации

с радиальным шарнирным подшипником

скольжения – для подшипниковых узлов,

работающих в тяжелых условиях

эксплуатации.

•  Головки штоков с шарнирными подшипни-

ками скольжения с внутренней или наруж-

ной резьбой или цилиндрическим/

прямоугольным сварным хвостиком.

Подробную информацию можно найти в ката-

логе «Шарнирные подшипники скольжения и

головки штоков SKF» или в «Интерактивном

инженерном каталоге SKF». Интерактивный

каталог содержит также программы инженер-

ного расчета и выбора подшипников скольже-

ния.

1113

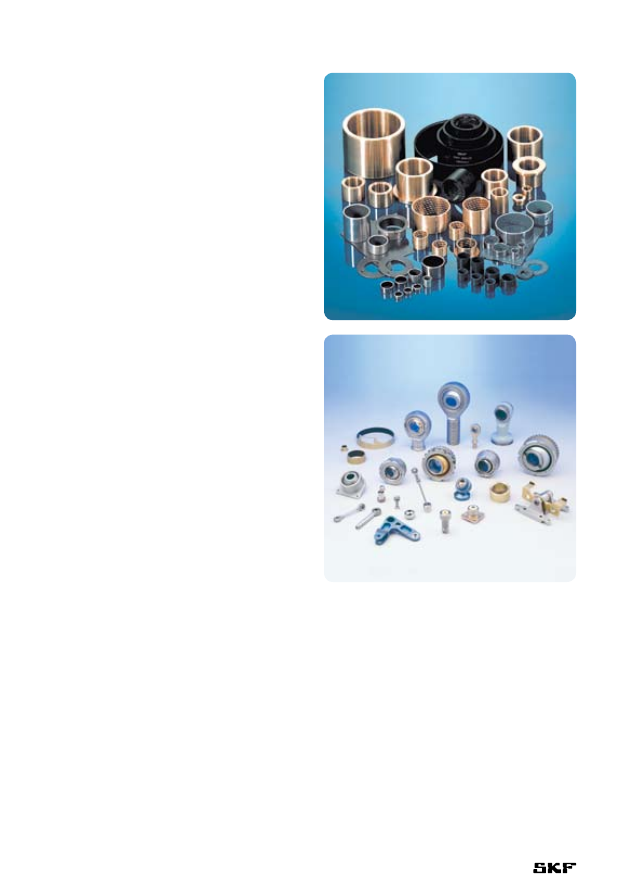

Втулки скольжения

SKF предлагает самый большой в мире ассор-

тимент готовых к поставке втулок скольжения.

Он включает втулки для вращательных, коле-

бательных и линейных перемещений. Имеются

цилиндрические и отбортованные втулки,

упорные шайбы и полосы. В зависимости от

предъявляемых требований для их изготов-

ления используются различные материалы:

•  Бронза, традиционный прочный материал.

•  Спеченная бронза с масляной пропиткой для

повышенных скоростей скольжения.

•  Навитая бронза со смазочным карманом для

эксплуатации в условиях повышенной

загрязненности.

•  Композиционный материал на основе ПТФЭ

с повышенным сроком службы благодаря

низкому трению.

•  Композиционный материал на основе POM

для минимального техобслуживания

в тяжелых условиях эксплуатации.

•  Композиционный материал с основой втулки

из нержавеющей стали для работы в усло-

виях коррозионно-активной среды без

технического обслуживания.

•  Композит полиамид-ПТФЭ, экономически

эффективный материал, не требующий

технического обслуживания.

•  Композиционный материал с армированием

нитью (Filament Wound) для экстремальных

условий эксплуатации.

За подробной информацией просим обращаться

к брошюре «SKF Bushings», содержащей под-

робные рекомендации по выбору втулок, или к

«Интерактивному техническому инженерному

каталогу SKF».

Специальные решения

Совместно с заказчиками SKF разрабатывает

специальные технические решения подшип-

ников скольжения, особенно тех, что предназ-

начены для железнодорожного транспорта

и авиационной промышленности. Подробную

информацию можно узнать на интернет-сайтах

подразделений фирмы SKF

www.skf-aerospace.com или www.ampep.co.uk.

Прочие изделия SKF

1114

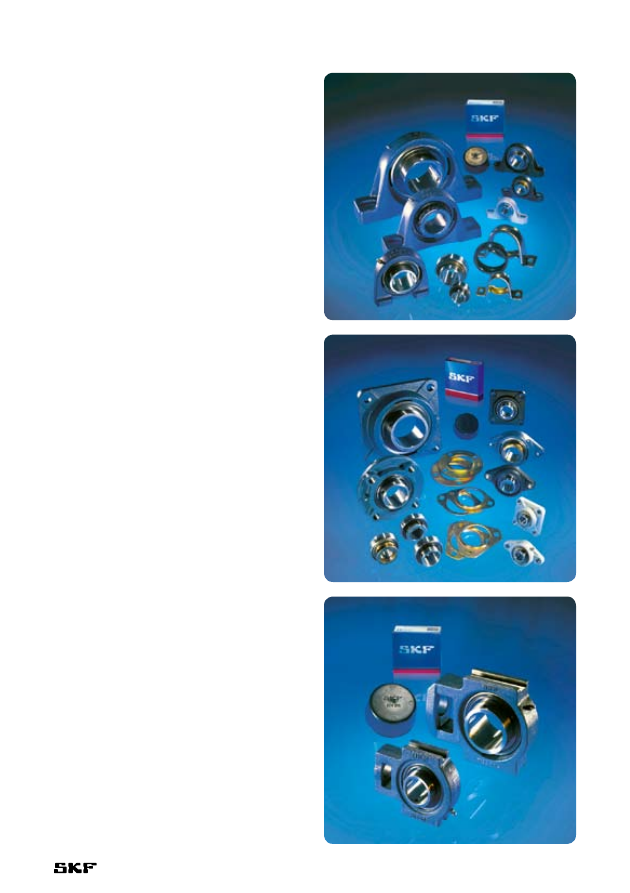

Подшипниковые узлы

Подшипниковые узлы типа Y

Стандартные шарикоподшипниковые узлы

называются «подшипниковые узлы типа Y».

Они представляют собой готовые к монтажу

узлы, способные компенсировать монтажные

перекосы. Такой узел состоит из однорядного

радиального шарикоподшипника с выпуклым

сферическим профилем наружного диаметра

(подшипник типа Y) и корпуса подшипника

типа Y, имеющего соответствующий сферичес-

кий, но вогнутый профиль отверстия. Подшип-

ники и корпуса могут быть заказаны отдельно.

Имеются подшипниковые узлы типа Y в

•  Стационарных корпусах

•  Фланцевых корпусах

•  Hатяжных корпусах.

Имеются различные типы корпусов, выпол-

ненные из таких материалов, как

•  композиционные материалы

•  серый чугун или

•  листовая сталь.

Кроме того, имеется выбор из следующих

способов фиксации подшипника на валу:

•  фиксация при помощи стопорного винта

•  фиксация при помощи эксцентричного

стопорного кольца

•  фиксация при помощи закрепительной

втулки.

За подробной информацией о подшипниковых

узлах типа Y просим обратиться к каталогу

«Подшипники и подшипниковые узлы типа Y»

или к «Интерактивному инженерному каталогу

SKF».

1115
