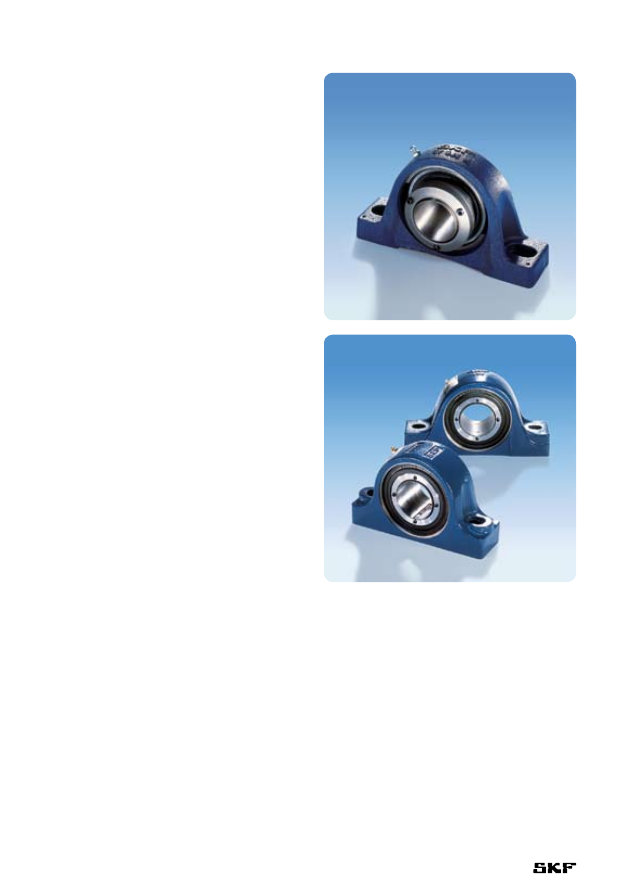

Шариковые и роликовые подшипнико-

вые узлы SKF ConCentra

Для фиксации подшипниковых узлов SKF Con-

Centra используется метод концентрической

фиксации. Концентрическая посадка на вал

с преднатягом достигается за счет использования

патентованной ступенчатой конической втулки.

Эти узлы легко монтируются и демонтируются

при помощи шестигранного ключа. Такая истин-

но концентрическая посадка позволяет подшип-

никам работать на повышенных скоростях с мень-

шей вибрацией, что снижает уровень шума при

работе подшипника и увеличивает его срок

службы.

Шарикоподшипниковые узлы

SKF ConCentra

Шарикоподшипниковые узлы SKF ConCentra

имеют корпуса подшипников типа Y совместно

с радиальным шарикоподшипником, выпол-

ненным на базе подшипников серии 62. Могут

поставляться подшипниковые узлы для метри-

ческих и дюймовых валов с диаметром 25–60 мм

или 1–2

1

/

16

 дюйма соответственно. Эти узлы

имеют уплотнения низкого трения, снабжен-

ные дополнительным защитным маслоотража-

тельным кольцом.

Более подробная информация о шарикопод-

шипниковых уздах SKF ConCentra приведена

в брошюре «Шариковые подшипниковые

узлы SKF ConCentra».

Роликоподшипниковые узлы

SKF ConCentra

Роликоподшипниковые узлы SKF ConCentra

выполнены на базе сферических роликопод-

шипников класса SKF Explorer серии 222.

Могут поставляться узлы метрических и дюй-

мовых валов с диаметром 35–75 мм или 1

7

/

16

–4

дюйма соответственно. Имеются исполнения

узлов с контактными или лабиринтными уплот-

нениями. Стандартные роликоподшипниковые

узлы поставляются в стационарных корпусах в

фиксирующем или нефиксирующем исполнении.

За более подробной информацией о роли-

коподшипниковых узлах SKF ConCentra просим

обратиться к брошюре «Роликовые подшип-

никовые узлы SKF ConCentra».

Прочие изделия SKF

1116

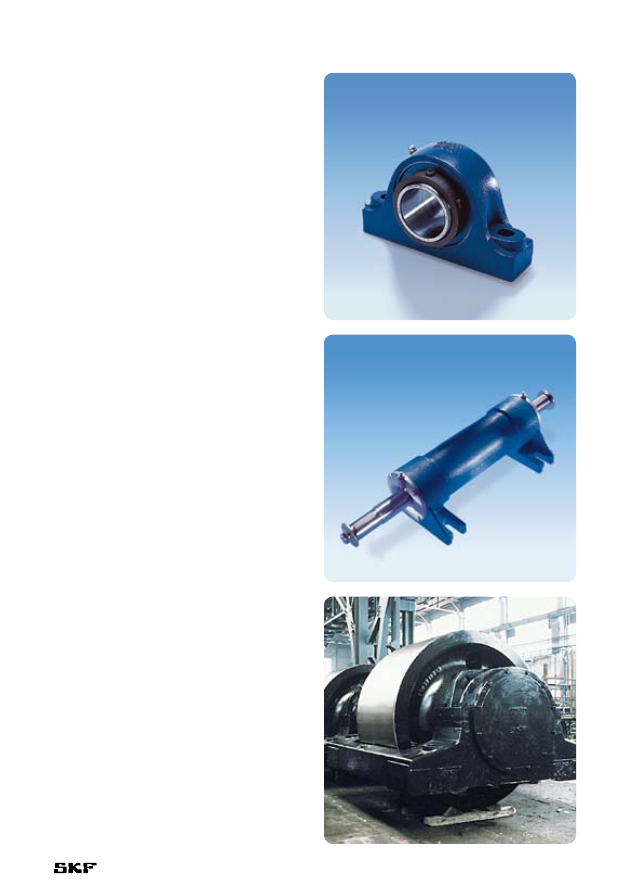

Роликовые подшипниковые узлы

с фиксирующим кольцом

Роликовые подшипниковые узлы с фиксирующим

кольцом представляют собой готовые к монтажу

подшипниковые узлы, которые заполнены смаз-

кой, снабжены уплотнениями и способны компен-

сировать перекос вала относительно корпуса.

Они состоят из корпуса подшипника и сферичес-

кого роликоподшипника, выполненного на базе

серии 222. Подшипник может фиксироваться на

валу при помощи фиксирующего кольца с уста-

новочными винтами.

Поставляются следующие типы роликопод-

шипниковых узлов:

•  стационарные подшипниковые узлы

•  фланцевые подшипниковые узлы

•  натяжные подшипниковые узлы.

Дополнительную информацию можно найти

в «Интерактивном инженерном каталоге SKF».

Двухподшипниковые узлы

Двухподшипниковые узлы первоначально

разрабатывались для использования на валах

консольных вентиляторов. Однако они также

используются для других машин, например,

в центробежных насосах, циркулярных пилах

и шпиндельных узлах шлифовальных станков.

Двухподшипниковые узлы имеют компактную

конструкцию, повышенную точность, низкий

уровень шума и просты в установке.

Имеются несколько серий различных под-

шипниковых узлов для различных областей

применения.

Дополнительную информацию можно найти

в «Интерактивном инженерном каталоге SKF».

Узлы опорных роликов

Многие вращающиеся барабаны или трубы

имеют опорные кольца. Радиальное направле-

ние их вращения обеспечивается при помощи

опорных роликов, а осевое – при помощи упор-

ных роликов. SKF поставляет комплектные

и готовые к монтажу опорные и упорные ролико-

подшипниковые узлы. Эти узлы проверены

в работе и включают роликоподшипники,

отличающиеся высокой эксплуатационной

надежностью в сочетании с минимальными

требованиями по техническому облуживанию.

Выбор этих узлов производится из стандартного

1117

ассортимента – для опорных роликов и для

упорных роликов.

Гидростатические сегментные опоры

Развитие различных отраслей промышлености

привело к появлению все более крупных под-

шипников, предназначенных для восприятия

все более тяжелых нагрузок. Примерами этого

могут служить подшипники для барабанов

мельниц для руды, бетономешалок и бараба-

нов корообдирочных машин для производства

целлюлозы. Иногда эти барабаны достигают

таких размеров, что использование обычных

роликоподшипниковых узлов не представляется

возможным. Именно для таких случаев и были

разработаны гидростатические сегментные

опоры, которые помимо очень высокой грузо-

подъемности имеют следующие преимущества:

­

•  отсутствие ограничений по размеру подшип-

ника

•  крайне малое трение

•  практически полное отсутствие износа

•  практически неограниченный срок службы

•  самоустанавливающиеся поверхности

скольжения

•  умеренные требования к точности сопряжен-

ной поверхности.

Ассортимент SKF включает гидростатические

опоры для горизонтальных и вертикальных

подшипниковых узлов, а также комбинирован-

ные гидростатические подшипники со встроен-

ной осевой направляющей.

За дополнительной информацией просим

обращаться в техническую службу SKF.

Автобалансировочные узлы

Дисбаланс – обычная причина возникновения

вибраций в оборудовании с вращающимися

деталями. Характер таких вибраций со време-

нем меняется и их бывает трудно устранить.

Устройство для автобалансировки DynaSpin

®



– уникальное решение, которое позволяет

устранять дисбаланс в процессе работы машин

и механизмов с вращающимися деталями.

Свободно движущиеся шарики под воздейст-

вием динамики физических сил автоматически

изменяют свое положение, восстанавливая

баланс, который сохраняется независимо от

вариантов неравномерности нагрузки. Такое

Прочие изделия SKF

действие значительно уменьшает вибрацию

машины.

Дополнительную информацию об устройст-

вах для автобалансировки DynaSpin можно

найти на интернет-сайте www.dynaspin.skf.com.

1118

Крепежные системы, тела

качения

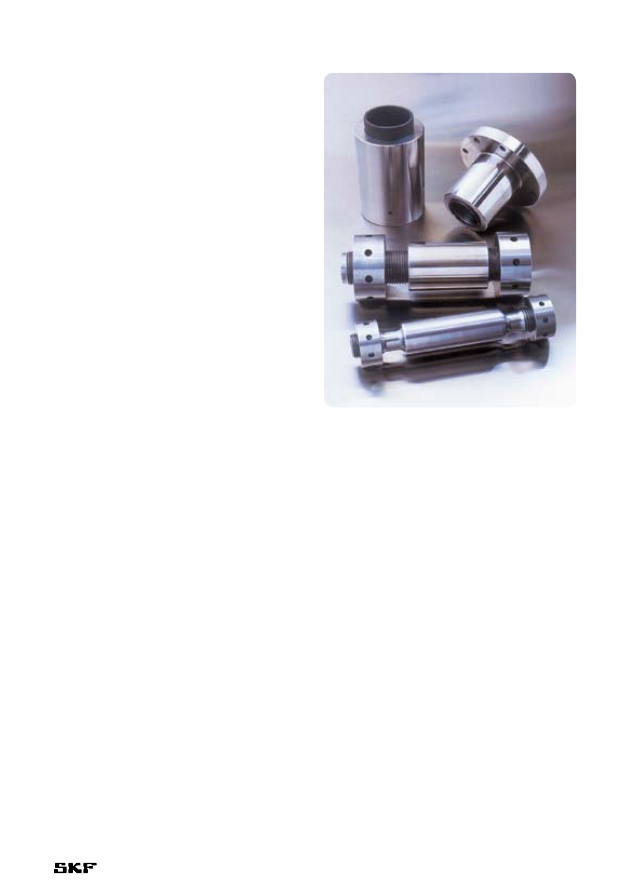

Муфты для соединения валов

Муфты для соединения валов с использова-

нием метода гидрораспора типа OKC и OKF

предназначены для жесткого соединения двух

валов друг с другом. Они широко используются

в машинах и механизмах, создающих большие

крутящие моменты, когда важно обеспечить

надежную передачу мощности, начиная от

соединения гребных валов судов и кончая

соединением валов приводов прокатных станов.

Имеются цилиндрические и фланцевые

муфты с гидрораспором для валов диаметром

100–1 000 мм. Для получения дополнительной

информации просим обращаться к брошюре

«Муфты SKFс гидрораспором типа OK» или

посетить интернет-сайт www.couplings.skf.com.

Болты Supergrip

По своим характеристикам болты Supergrip,

реализующие метод гидрораспора, сравнимы

с традиционными системами крепежа при

помощи болтов, однако они проще в установке

и демонтаже и, следовательно, их использова-

ние технически и экономически выгодно.

Как правило, они применяются в тех случаях,

когда вращающиеся фланцевые соединения

подвергаются большим крутящим моментным

нагрузкам, а простой оборудования обходится

особенно дорого, например, в судовых гребных

валах, рулевом оборудовании, паровых турби-

нах или прокатных станах.

Имеются болты Supergrip для диаметров

отверстия от 40 мм и больше. Для получения

более подробной информации просим обра-

щаться к брошюре «Болты Supergrip для

вращающихся фланцевых соединений» или

посетить интернет-сайт www.couplings.skf.com.
