SKF. Общий каталог подшипников - часть 277

Система SKF Smart Chock Unit

Системное решение SKF Smart Chock Unit

(«Умная подушка») обеспечивает надежный

компьютерный контроль рабочих параметров

опор валков прокатных станов. Помимо «умной»

компьютерной программы в комплект системы

входит комплект датчиков и соединительных

кабелей. Система SKF Smart Chock Unit

позволяет операторам прокатных станов

•  осуществлять непрерывный контроль

нагрузок и состояния подшипников опор

валков

•  перейти от профилактического к прогнози-

руемому техническому обслуживанию

•  уменьшить простои

•  повысить качество проката.

Система SKF ConRo для машин

непрерывого литья заготовок

Типичными условиями эксплуатации подшип-

ников машин непрерывного литья заготовок

являются тяжелые нагрузки, очень малые

скорости, высокие температуры и большое

количество охлаждающей воды. Система SKF

ConRo представляет собой роликовый узел,

который не требует технического обслуживания

и рассчитан именно на такие тяжелые условия

работы. Система ConRo позволяет снизить

общий уровень затрат на эксплуатацию машин

и повысить их производительность.

Подшипниковые узлы SKF для

коробок передач

Это техническое решение было разработано

SKF для тех случаев, когда важна экономия

веса, например в коробках передач автомоби-

лей, где инженерные трудности связаны

с использованием корпусов из легких сплавов.

Подшипниковый узел состоит из несущего

корпуса, выполненного из штампованной

листовой стали, и находящихся внутри него

подшипников соответствующего типоразмера.

Эти изготавливаемые по заказу подшипни-

ковые узлы способны воспринимать возникаю-

щие нагрузки и распределять их по большой

поверхности корпуса. Еще одно преимущество

состоит в возможности быстрого монтажа

и невысокой стоимости такого подшипникового

узла.

Прочие изделия SKF

1108

Шпиндельные узлы

Располагая конструкторскими бюро и произ-

водственными мощностями в Германии, Италии,

Японии и Северной Америке, SKF является

мировым поставщиком полной номенклатуры

шпиндельных узлов, от шпиндельных узлов

с внешним приводом и электрошпинделей на

роликоподшипниках до шпиндельных узлов

на подшипниках с газовой смазкой или магнит-

ных подшипниках. Знание технологии подшип-

ников, датчиков и электроники позволяет

фирме SKF удовлетворять особым требованиям,

предъявляемым к изделиям для высокоточных

станков, и разрабатывать шпиндельные узлы

совместно с заказчиком.

Шпиндели для многоцелевых станков

типа «обрабатывающий центр»

Шпиндели для многоцелевых станков предназ-

начены для выполнения операций фрезеро-

вания, нарезания резьбы и сверления. Высокая

жесткость, точность и низкая рабочая темпера-

тура – вот главные требования, которым отве-

чают эти изделия. SKF предлагает шпиндель-

ные узлы со встроенным электродвигателем

для частот вращения до 30 000 об/мин, а также

шпиндельные узлы с ременным приводом для

многоцелевых станков.

Высокоскоростные шпиндельные узлы

для фрезерных станков

Высокоростные шпиндельные узлы для

фрезерных станков используются в тех случаях,

когда скорости резания превышают нормаль-

ные или там, где необходима особая обработка

поверхности. Они также широко используются

для обработки деталей со сложной геометрией,

когда требуются хорошо сбалансированные

шпиндельные узлы с хорошей термостойкостью.

SKF предлагает высокотехнологичные шпин-

дельные узлы, снабженные системой датчиков,

автоматическим зажимом и охлаждением через

вал для частот вращения до 60 000 об/мин.

Шпиндельные узлы для токарных станков

Шпиндельные узлы для токарных станков спо-

собны противостоять большой силе резания,

обеспечивают высокую производительность

и имеют высокую точность вращения, обеспечи-

вающую требуемое качество обработки поверх-

ности. Эти термостойкие шпиндельные узлы

имеют прочную и компактную конструкцию. SKF

предлагает шпиндельные узлы со встроенным

1109

электродвигателем для частот вращения до

10 000 об/мин и шпиндельные узлы с ремен-

ным приводом для частот вращения до 16 000

об/мин.

Шпиндельные узлы для шлифовальных

станков

Как и шпиндельные узлы, используемые на

подшипниковых заводах SKF, эти шпиндельные

узлы с высокочастотным встроенным электродви-

гателем рассчитаны на высокие скорости и

имеют повышенную точность вращения. Стан-

дартные шпиндельные узлы имеют простую и

прочную конструкцию. Диапазон частот враще-

ния составляет 10 000–18 0000 об/мин. Помимо

ассортимента, указанного в каталоге, SKF произ-

водит целый ряд шпиндельных узлов для

станков с автоматической сменой инструмента

и охлаждением через вал.

Шпиндельные узлы с магнитными

подшипниками

В настоящее время специалисты SKF разрабаты-

вают технологию производства шпиндельных

узлов с магнитными подшипниками. Шпиндель-

ные узлы этого типа снабжены усовершенство-

ванной цифровой системой контроля и диагнос-

тики с выдачей информации в реальном време-

ни, что позволяет повысить качество обработки

деталей и оптимизировать сам процесс обработки.

Шпиндельный узел Hyperspin на магнитной

подвеске является комплексным техническим

решением вала и снабжен цифровой системой

контроля, встроенным электродвигателем

и приводом.

Служба ремонта и обслуживания

шпиндельных узлов SKF

Специалисты службы ремонта и обслуживания

шпиндельных узлов SKF оказывают поддержку

клиентам по всему миру. Имеются сервисные

центры в Европе, Северной и Южной Америке,

Японии и России. Услуги, предоставляемые в

этих центрах, включают восстановление шпин-

дельных узлов – от замены подшипников и до

восстановления валов и головок шпинделей,

улучшение рабочих характеристик и их анализ.

Фирма SKF также предоставляет услуги по

осуществлению мониторинга технического

состояния шпиндельных узлов и выполнению

профилактического технического обслуживания

шпиндельных узлов механических станков.

Прочие изделия SKF

1110

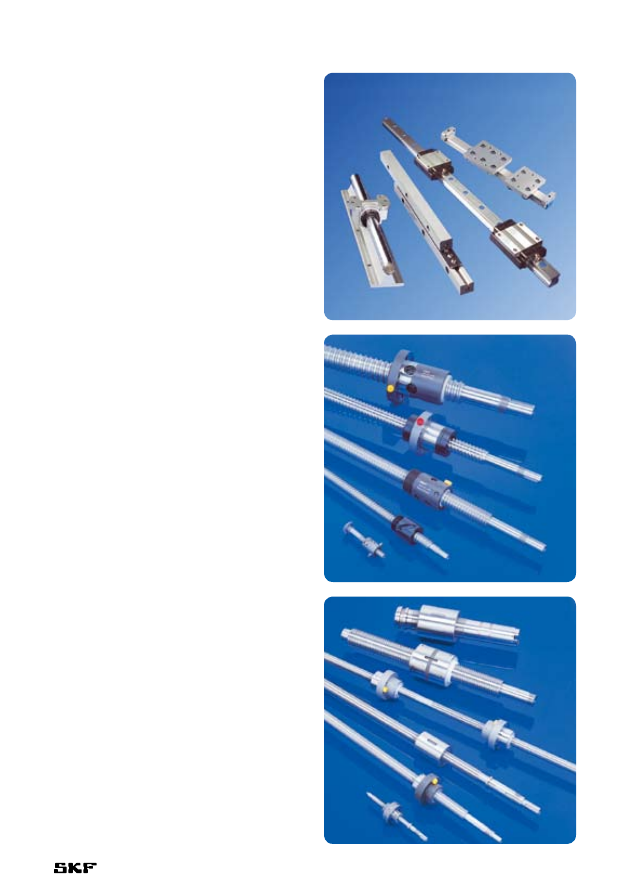

Изделия для линейного

перемещения

Линейные направляющие системы

•  Линейные шарикоподшипники с циркули-

рующими шариками, обеспечивающие

низкое трение и неограниченную длину

перемещения.

•  Speedi-Roll – система с рельсовыми напра-

вляющими и кулачковыми роликами для тех

случаев, когда требуется большая длина

и/или высокая скорость перемещения.

•  Профильные рельсовые направляющие

с высокой грузоподъемностью, большой

жесткостью и неограниченной длиной пере-

мещения.

•  Прецизионные рельсовые направляющие

с ограниченной длиной перемещения для тех

случаев, когда требуется большая жесткость

и высокая точность позиционирования.

Высокоэффективные шариковые винты

Во всех типах шариковых винтов нагрузка пере-

дается от гайки к валу винта через шарики.

Имеется несколько систем с циркулирующими

шариками. Для повышения точности позициони-

рования предусмотрена возможность уменьше-

ния или устранения зазора.

Высокоэффективные роликовые винты

Имеется два типа конструкции, каждый из кото-

рых имеет свои преимущества и отвечает требо-

ваниям, выходящим за рамки ограничений,

накладываемых особенностями конструкции

шариковых винтов. Нагрузка передается от

гайки к валу винта через ряд роликов с нарезны-

ми канавками. Благодаря наличию большого

количества точек контакта обеспечивается

гораздо большая грузоподъемность и увеличи-

вается срок службы по сравнению с шариковыми

винтами аналогичного размера.

1111
