Однорядные конические роликоподшипники

Подшипники с дюймовыми размерами

Обозначения подшипников с дюймовыми

размерами соответствуют стандарту ANSI/ABMA.

Метрические подшипники одной и той же

серии имеют одно и то же относительное

поперечное сечение независимо от их размера.

Однако этот принцип не соблюдается в отно­

шении подшипников с дюймовыми размерами.

Все дюймовые подшипники, принадлежащие

к одной и той же серии, имеют комплекты роли­

ков с сепаратором одного и того же размера,

однако размеры и типы внутренних и наружных

колец могут отличаться.

Любая внутренняя деталь (внутреннее

кольцо и комплект роликов с сепаратором)

может укомплектовываться любым наружным

кольцом той же серии подшипников. По этой

причине внутренняя деталь и наружное кольцо

имеют отдельные обозначения и могут постав­

ляться как отдельно, так и в комплекте

(† pис. 3). Обозначение внутренних деталей и

наружных колец, а также серии, состоит из

трех­шестизначного числа, перед которым

может стоять одна из следующих букв или

сочетаний букв: EL, LL, L, LM, M, HM, H, HH и

EH. Эти префиксы являются характеристикой

серии – от сверхлегкой до сверхтяжелой.

Основные принципы данной системы обозна­

чений описаны в стандарте ANSI/ABMA 19.2­

1994.

4580/2/Q

4535/2/Q

4580/2/4535/2/Q

4500

9285/CL7C

9220/CL7C

9285/9220/CL7C

9200

LM 11749/QVC027

LM 11710/QVC027

LM 11749/710/QVC027

LM 11700

JL 69349 A/Q

JL 69310/Q

JL 69349 A/310/Q

L 69300

HM 89449/2/QCL7C

HM 89410/2/QCL7C

HM 89449/2/410/2/QCL7C

HM 89400

H 913842/CL7C

H 913810/CL7C

H 913842/810/CL7C

H 913800

Таблица 1

Обозначения конических роликоподшипников с дюймовыми размерами

Обозначения (примеры)

Внутренняя деталь

Наружное кольцо

Подшипник в сборе

Серия

Полные обозначения подшипника без использования аббревиатур (старые обозначения ABMA)

Сокращенные обозначения подшипников (новые обозначения ABMA)

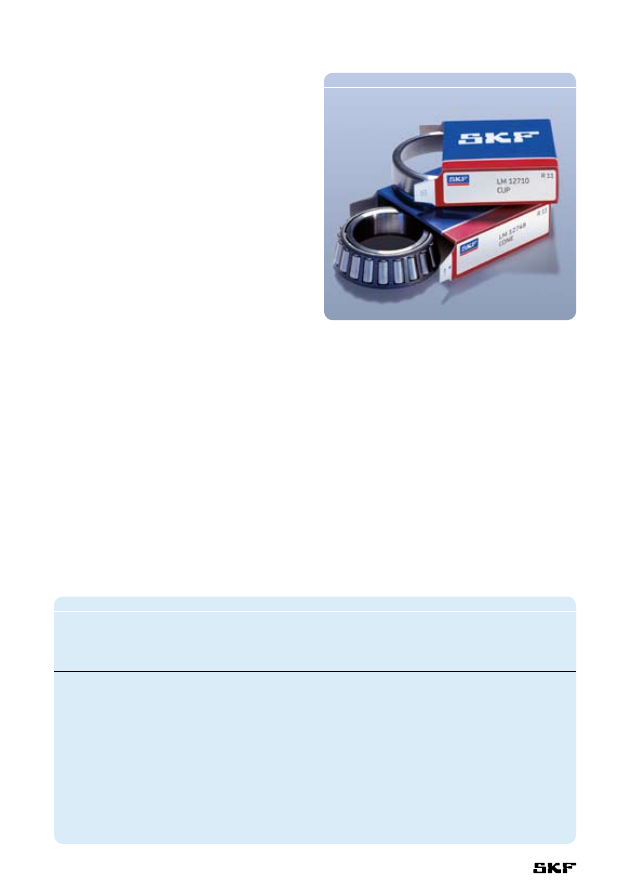

Pис. 3

Таким образом, полное обозначение подшип­

ника состоит из обозначения внутренней детали

и наружного кольца, которые разделяются

косой чертой († табл. 1).

Для сокращения полных обозначений

подшипников используются аббревиатуры

(† табл. 1).

608

Подшипники – основные

сведения

Размеры

Подшипники с метрическими размерами

Основные размеры метрических конических

роликоподшипников, перечисленные в табли­

цах подшипников, соответствуют стандарту

ISO 355­1977, за исключением подшипников,

имеющих префикс J, которые соответствуют

стандарту ANSI/ABMA 19.1­1987.

Подшипники с дюймовыми размерами

Основные размеры дюймовых подшипников

соответствуют стандарту AFBMA 19­1974

(ANSI B3.19­1975). Впоследствии этот стан­

дарт был заменен стандартом ANSI/ABMA

19.2­1994, который, однако, не регламенти­

рует размеры подшипников.

Допуски

Внутренние кольца с комплектом роликов

и сепаратором и наружные кольца конических

роликоподшипников фирмы SKF, имеющие

одинаковое обозначение, являются взаимоза­

меняемыми. При этом допуск на общую ши­

рину опоры Т не будет превышен для любых

внутренних деталей и наружных колеца.

Подшипники с метрическими размерами

Допуски стандартных метрических одноряд­

ных конических роликоподшипников соответ­

ствуют нормальному классу точности. Некоторые

подшипники могут поставляться с уменьшен­

ным допуском по ширине, соответствующим

спецификациям класса точности CLN. Стандарт­

ные подшипники, имеющие префикс обозна­

чения J, изготавливаются по классу точности

CLN.

Все подшипники с наружным диаметром

свыше 420 мм имеют допуски размеров, соот­

ветствующие нормальному классу точности

и суженный допуск по точности вращения

согласно классу точности P6.

Величины допусков классов нормальный

и СLN соответствуют стандарту ISO 492:2002

(классы «нормальный» и 6X) и приведены

в табл. 6 и 7 на стр. 128 и 129. Допуски класса

точности P6 соответствуют стандарту DIN 620­

3:1964, который был отменен в 1988 году.

Подшипники с дюймовыми размерами

Допуски стандартных дюймовых однорядных

конических роликоподшипников соответ­

ствуют нормальному классу точности. По

специальному заказу могут изготавливаться

подшипники повышенной точности, соответ­

ствующие спецификациям класса точности CL3

или CL0 и/или с суженным допуском по

ширине. Внутренние детали и наружные

кольца, имеющие отличные от нормального

класса допуски по ширине, имеют префиксы

обозначения, указанные в табл. 2, где также

приведены величины соответствующих

допусков.

Величины допусков классов точности CL3,

CL0 и нормального соответствуют стандарту

ANSI/ABMA 19.2­1994 и приведены в табл. 9

на стр. 131. Стандарт ISO 578:1987, который

также устанавливал величины допусков для

данных класссов точности, был отменен в 1997

году.

/1

+0,025

0

/1A

+0,038

+0,013

/–1

0

–0,025

/11

+0,025

–0,025

/15

+0,038

–0,038

/2

+0,051

0

/2B

+0,076

+0,025

/2C

+0,102

+0,051

/–2

0

–0,051

/22

+0,051

–0,051

/3

+0,076

0

/–3

0

–0,076

/4

+0,102

0

Таблица 2

Модифицированные допуски ширины внутренних

и наружных колец подшипников дюймовой

размерности

Суффикс

Допуск по ширине

1)

обозначения

макс.

мин.

–

мм

1)

 Oбщий допуск по ширине подшипника в сборе

равен сумме допусков для внутренней детали

и наружного кольца, например, для подшипника

K­47686/2/K­47620/3 допуск равен +0,127/0 mm

609

Однорядные конические роликоподшипники

Подшипники спецификации CL7C

Допуски подшипников спецификации CL7C

соответствуют допускам нормального класса

точности, за исключением величин биения

внутреннего кольца, допуск которого значи­

тельно сужен. Соответствующие величины

приведены в табл. 6 на стр. 128 вместе с

допусками нормального класса точности.

Внутренний зазор и предварительный

натяг

Внутренний зазор однорядного конического

роликоподшипника может быть определен

только после завершения монтажа и зависит

от регулировки подшипника относительно

второго подшипника, который осуществляет

фиксацию положения вала в противоположном

направлении. Дополнительную информацию

можно найти в разделе «Предварительный

натяг подшипников» на стр. 206.

Регулировка и приработка

При регулировке положения конических роли­

коподшипников по отношению друг к другу

необходимо осуществлять их вращение, чтобы

ролики занимали правильное положение, т.е.

большой торец роликов находился в контакте

с поверхностью направляющего борта внут­

реннего кольца.

Конические роликоподшипники обычной

конструкции, как правило, имеют повышенный

момент трения в течение первых часов эксплу­

атации, который уменьшается по мере прира­

ботки деталей подшипника. В период прира­

ботки подшипник сначала нагревается

вследствие повышенного первоначального

трения, однако после окончания периода

приработки температура подшипника нор­

мализуется до равновесного уровня.

Подшипники, соответствующие специфи­

кации SKF «Q», практически не нуждаются

в приработке. Поскольку первоначальное тре­

ние в таких подшипниках существенно умень­

шено, то и нагрев подшипника незначителен.

Это в еще большей мере относится к высокока­

чественным подшипникам, соответствующим

спецификации CL7C и обеспечивающим более

простую регулировку.

Перекос

Способность однорядного конического роли­

коподшипника обычной конструкции компенси­

ровать угловые перекосы внутреннего кольца

по отношению к наружному кольцу ограничена

несколькими угловыми минутами. Подшипники

фирмы SKF, имеющие логарифмический

профиль контакта, способны компенсировать

перекосы, составляющие примерно 2–4

угловые минуты.

Эти ориентировочные значения действи­

тельны для фиксированного положения осей

вала и корпуса. Большие величины перекоса

допускаются в зависимости от величины нагруз­

ки и требуемого срока службы подшипника.

Дополнительную информацию можно полу­

чить в технической службе SKF.

Сепараторы

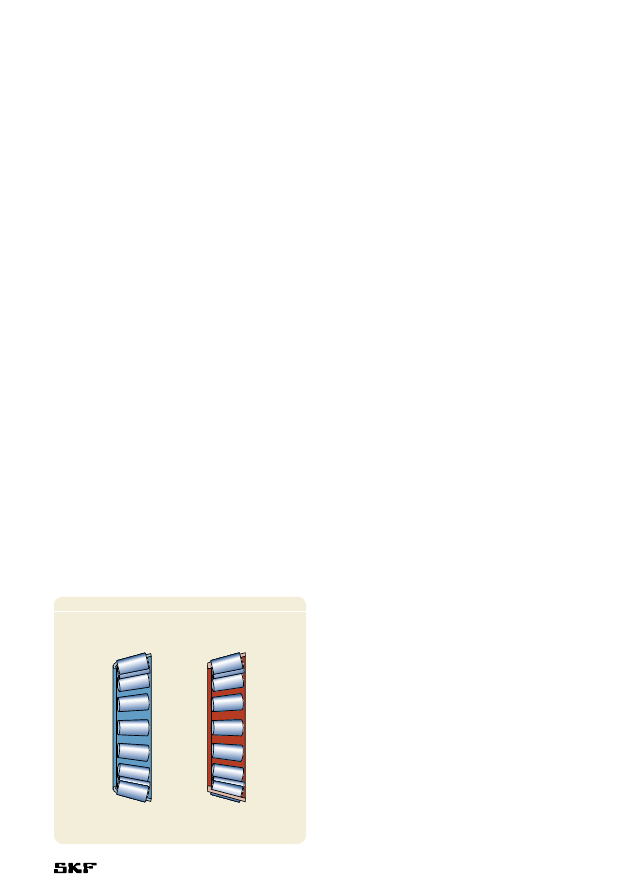

Однорядные конические роликоподшипники

комплектуются следующими типами сепа­

раторов († pис. 4)

•  штампованные стальные сепараторы

оконного типа, центрируемые по роликам,

без суффикса обозначения или с суффиксами

J1, J2 или J3 (a).

•  литые сепараторы оконного типа из

стеклонаполненного полиамида 6,6, цент­

рируемые по роликам, суффикс TN9 (b).

Примечание

Конические роликоподшипники с сепараторами

из полиамида 6,6 могут эксплуатироваться при

рабочей температуре до +120 °C. Смазочные

материалы, которые обычно используются для

подшипников качения, не оказывают негатив­

ного влияния на характеристики сепараторов,

за исключением некоторых синтетических масел,

пластичных смазок на синтетической основе

и смазочных материалов, имеющих высокое

содержание антизадирных присадок в условиях

высоких температур.

Для подшипниковых узлов, которые постоян­

но работают в условиях высоких температур или

в тяжелых условиях эксплуатации, компания SKF

рекомендует использовать подшипники, укомп­

лектованные штампованными стальными сепа­

раторами или сепараторами из термоустойчивых

полимеров.

610

Более подробная информация о температур­

ной устойчивости сепараторов и их применении

представлена в разделе «Материалы сепара­

торов», стр. 140.

Минимальная нагрузка

Чтобы обеспечить удовлетворительную работу

конических роликоподшипников, равно как

и всех остальных типов подшипников качения,

на них постоянно должна воздействовать

минимальная нагрузка. Это особенно важно

в тех случаях, когда подшипники вращаются

с высокими скоростями или подвергаются

воздействию больших ускорений или быстрых

изменений направления нагрузки.

В таких условиях силы инерции, возникающие

в роликах и сепараторе, а также трение в

смазочном материале могут оказывать вредное

воздействие на условия качения в подшипни­

ковых узлах и вызывать проскальзывание

роликов, повреждающее дорожки качения.

Величину требуемой минимальной нагрузки,

которая должна быть приложена к стандарт­

ному коническому роликоподшипнику, можно

рассчитать по формуле

F

rm

 = 0,02 C

и для подшипников класса SKF Explorer по

формуле

F

rm

 = 0,017 C

где

F

rm

 = минимальная радиальная нагрузка, кН

C  = базоваядинамическая грузоподъемность,

    кН († таблицы подшипников)

При запуске подшипников в работу в условиях

низких температур или использовании высо­

ковязких смазочных материалов могут потре­

боваться еще большие минимальные нагрузки.

Масса деталей, опирающихся на подшипник,

вместе с внешними силами, как правило,

превосходит необходимую минимальную

нагрузку. В противном случае однорядному

коническому роликоподшипнику требуется

дополнительное нагружение, которое можно

создать за счет предварительного натяга.

Дополнительная информация приведена

в разделе «Предварительный натяг подшип­

ников», стр. 206.

Pис. 4



a

b
