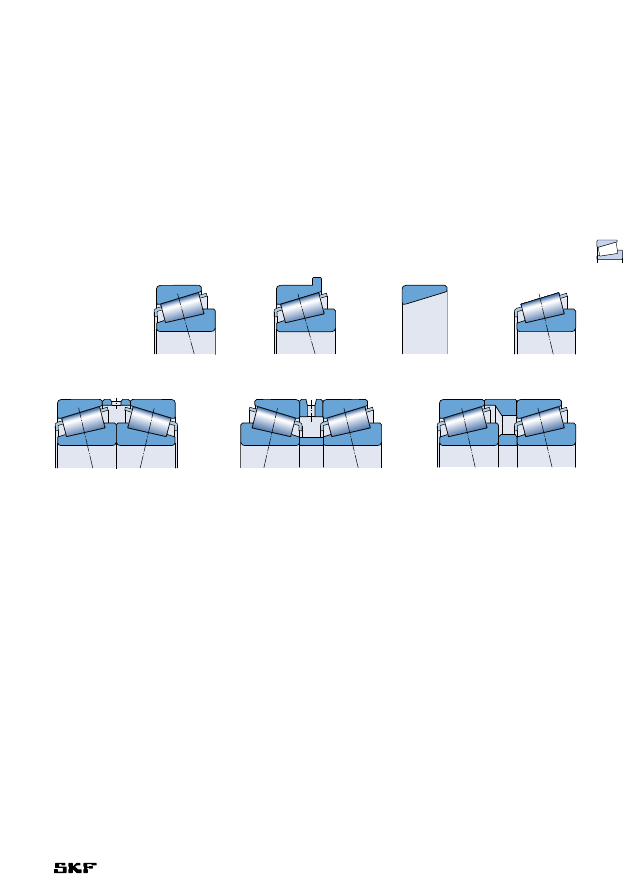

Однорядные конические роликоподшипники ...................  605

Спаренные однорядные конические роликоподшипники   671

Конические

роликоподшипники

601

Конические роликоподшипники

Компания SKF производит конические ролико­

подшипники различных конструкций и разме­

ров для различных областей применения.

Наиболее распространенные из них представ­

лены в настоящем каталоге:

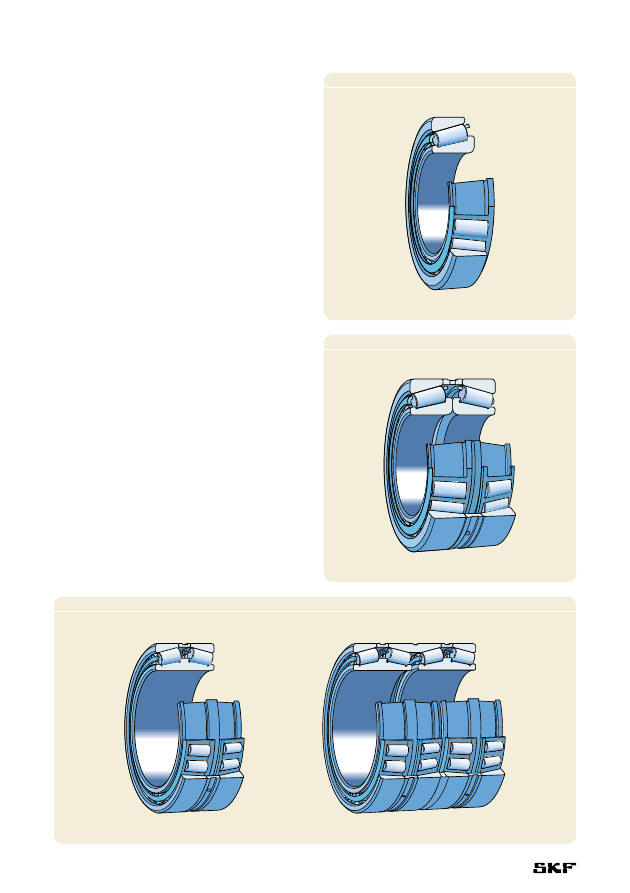

•  однорядные конические роликоподшипники

(

† pис. 1)

•  спаренные однорядные конические

роликоподшипники (

† pис. 2).

Двух­ и четырехрядные конические ролико­

подшипники (

† pис. 3), в основном исполь­

зуемые в подшипниковых узлах прокатных

станов, дополняют обширную стандартную

номенклатуру конических роликоподшипников

SKF. Подробную информацию о таких подшип­

никах можно найти в «Интерактивном инже­

нерном каталоге SKF» на интернет­сайте

www.skf.com.

SKF также выпускает полностью готовые к

эксплуатации подшипниковые узлы на основе

конических роликоподшипников с уплотне­

ниями, такие как:

­

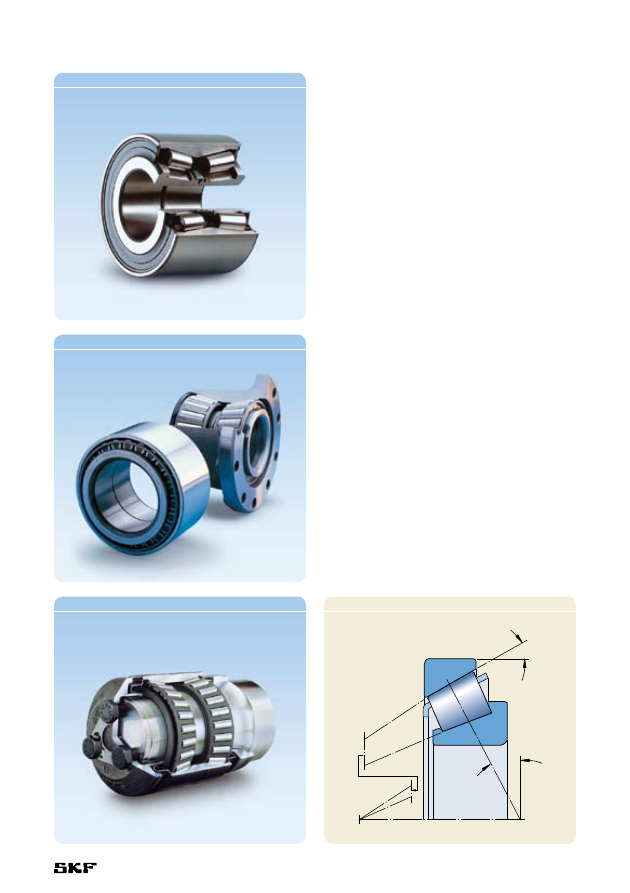

•  ступичные подшипниковые узлы для

легковых автомобилей (

† pис. 4)

•  ступичные подшипниковые узлы для

грузовых автомобилей (

†pис. 5)

•  буксовые подшипниковые узлы для

железнодорожного транспорта (

† pис. 6).

Подробная информация об этих подшипниках

представлена в специальных изданиях, кото­

рые можно заказать отдельно.

Pис. 1

Pис. 2

Pис. 3

602

Pис. 7

B

B

Особенности конструкции

Конические роликоподшипники имеют коничес­

кие дорожки качения внутреннего и наружного

колец, между которыми расположен комплект

конических роликов с сепаратором. Если обра­

зующие конических поверхностей продолжить,

то они сойдутся в одной точке, которая находится

на оси подшипника. Конструкция конических

роликоподшипников делает их особо пригодны­

ми для восприятия комбинированных (радиаль­

ных и осевых) нагрузок. Осевая грузоподъем­

ность в основном определяется углом контакта
a

 (

† pис. 7); чем больше угол a, тем большую

осевую нагрузку может воспринимать подшип­

ник. О величине угла контакта можно судить по

расчетному коэффициенту е; чем больше вели­

чина е, тем больше угол контакта и способность

подшипника к восприятию осевых нагрузок.

Как правило, конические роликоподшип­

ники имеют разборную конструкцию, т.е. внут­

ренняя деталь, состоящая из внутреннего кольца

с комплектом роликов и сепаратором, может

монтироваться отдельно от наружного кольца.

Конические роликоподшипники SKF имеют

логарифмический профиль контакта, который

обеспечивает оптимальное распределение

напряжений по линии контакта роликов с

дорожкой качения. Специальные геометрия

и качество поверхности направляющих бортов

и торцов роликов в значительной степени спо­

собствуют образованию смазочной пленки на

торцах роликов в зоне их контакта. Указанные

преимущества выражаются в повышенной

эксплуатационной надежности и меньшей

чувствительности к перекосам.

Pис. 4

Pис. 5

Pис. 6

603
