Конструкции ...............................................................................................................  606

Стандартные подшипники .................................................................................................................  606

Подшипники спецификации CL7C ...................................................................................................  606

Подшипники с фланцевым наружным кольцом .............................................................................  607

Подшипники класса SKF Explorer ................................................................................  607

Обозначения подшипников .........................................................................................  607

Подшипники с метрическими размерами ........................................................................................  607

Подшипники с дюймовыми размерами ...........................................................................................  608

Подшипники – основные сведения .............................................................................  609

Размеры ................................................................................................................................................  609

Допуски ................................................................................................................................................  609

Внутренний зазор и предварительный натяг ..................................................................................  610

Перекос .................................................................................................................................................  610

Сепараторы ..........................................................................................................................................  610

Минимальная нагрузка .......................................................................................................................  611

Эквивалентная динамическая нагрузка на подшипник ................................................................  612

Эквивалентная статическая нагрузка на подшипник ....................................................................  612

Определение осевого усилия для одиночных и спаренных по схеме «тандем»

подшипников .......................................................................................................................................  612

Дополнительные обозначения .........................................................................................................  614

Конструкция подшипниковых узлов ............................................................................  615

Посадки для подшипников с дюймовыми размерами ...................................................................  615

Таблицы подшипников ...............................................................................................  618

Однорядные конические роликоподшипники с метрическими размерами ................................  618

Однорядные конические роликоподшипники с дюймовыми размерами ...................................  640

Однорядные конические роликоподшипники с фланцем на наружном кольце ........................  668

Однорядные конические

роликоподшипники

605

Однорядные конические роликоподшипники

Конструкции

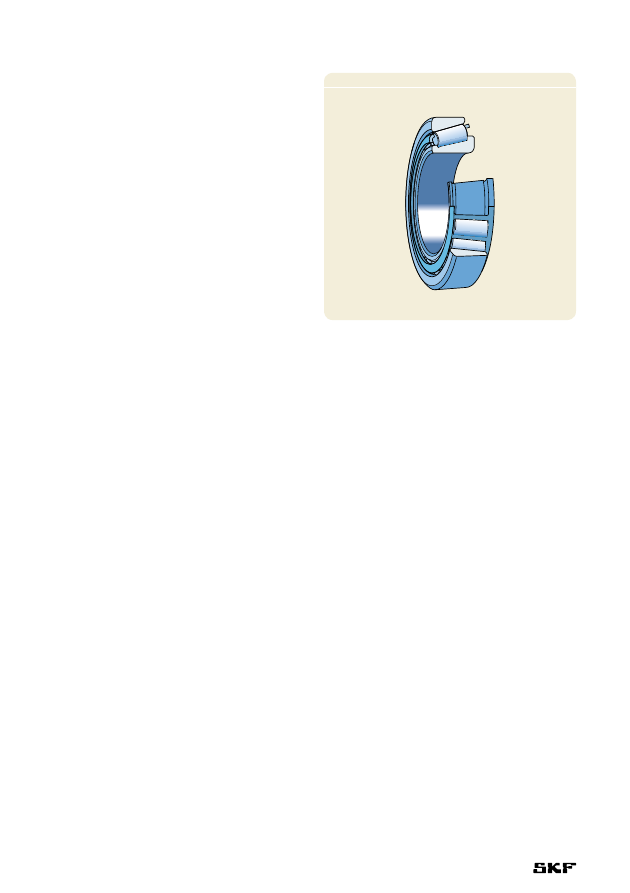

Ассортимент стандартных однорядных кони­

ческих роликоподшипников SKF (

† pис. 1)

включает популярные размеры метрических

подшипников, изготавливаемых в соответ­

ствии со стандартом ISO 355:1977, и подшипни­

ков с дюймовыми размерами, которые соот­

ветствуют стандарту ANSI/ABMA 19.2­1994.

Стандартные подшипники можно разделить на

следующие категории:

•  подшипники общего назначения

•  высококачественные подшипники,

соответствующие спецификации CL7C

•  подшипники с фланцевым наружным

кольцом,

а также спаренные однорядные конические

роликоподшипники, представленные в одно­

именном разделе на стр. 671.

Для подшипниковых узлов, работающих

в особо тяжелых условиях эксплуатации,

например, при сильной загрязненности смазки,

повышенной рабочей температуре или высо­

ких нагрузках, компания SKF поставляет изно­

соустойчивые конические роликоподшипники.

Подробная информация предоставляется по

запросу.

Стандартные подшипники

Конические роликоподшипники SKF, включая

подшипники спецификации Q, имеют следую­

щие оптимизированные параметры

•  скользящие контактные поверхности

направляющих бортов внутреннего кольца

•  торцы роликов

•  профиль дорожек качения.

Высокоточные технологические процессы

производства позволяют обеспечить более

точную регулировку подшипников по отноше­

нию друг к другу, что значительно улучшает

рабочие характеристики подшипниковых

узлов, особенно в первые часы эксплуатации.

Pис. 1

Подшипники спецификации CL7C

Конические роликоподшипники спецификации

CL7C предназначены для работы в подшипни­

ковых узлах, несущих большие осевые нагруз­

ки, например, в опорах ведущих валов коробок

передач и конических редукторов. Эти подшип­

ники, монтируемые с преднатягом, имеют

особые фрикционные характеристики, повы­

шенные точность вращения и осевую грузо­

подъемность, что позволяет обеспечить посто­

янное и точное зацепление зубчатых колес.

В отличие от подшипников общего назна­

чения, подшипники спецификации CL7C могут

быть точно отрегулированы методом контроля

момента трения, что позволяет значительно

упростить процесс их регулировки.

У подшипников спецификации CL7C

практически отсутствует приработочный износ.

Поскольку гидродинамическая пленка в зоне

контакта торцов роликов с бортами формиру­

ется с самого начала эксплуатации, потеря

предварительного натяга практически отсут­

ствует и нагружение подшипников поддержи­

вается на постоянном уровне на протяжении

всего срока эксплуатации.

606

Подшипники с фланцевым наружным

кольцом

Некоторые типоразмеры однорядных кони­

ческих роликоподшипников SKF могут поста­

вляться с фланцем на наружном кольце

(

† pис. 2), наличие которого обеспечивает

осевую фиксацию подшипника в корпусе,

позволяет упростить конструкцию подшип­

никовых узлов и сделать их более компакт­

ными. Отсутствие заплечиков также упрощает

процесс обработки отверстия в корпусе.

Pис. 2

Подшипники класса

SKF Explorer

Конические роликоподшипники с улучшен­

ными рабочими характеристиками класса SKF

Explorer отмечены в таблице подшипников

звездочкой. Они сохраняют обозначения,

соответствующие обозначениям стандартных

подшипников, например, 30310 J2/Q, но на

каждом подшипнике и его упаковке нанесена

маркировка «EXPLORER».

По запросу прочие стандартные конические

роликоподшипники SKF также могут изготавли­

ваться в классе Explorer. Номенклатура под­

шипников класса Explorer постоянно расширя­

ется. За актуальной информацией просим

обращаться в ближайшее представительство

SKF.

Обозначения подшипников

Подшипники с метрическими

размерами

Система обозначений конических роликопод­

шипников с метрическими размерами, размеры

которых соответствуют стандартам ISO, постро­

ена по одному из следующих принципов:

•  Oбозначение серий, установленное стандар­

том ISO 355:1977, состоящее из трех симво­

лов: числа, обозначающего угол контакта,

двух букв, обозначающих диаметр и ширину

серии, после которых следует три цифры,

обозначающие диаметр отверстия (d в мм).

Подшипники фирмы SKF имеют префикс T,

например, T2ED 045.

•  Oбозначения, установленные до 1977 года,

основанные на системе, представленной на

графике 3, стр. 149 в разделе «Обозначе­

ния», например, 32206.

Обозначение подшипников с метрическими

размерами, имеющих префикс J, соответствует

системе обозначений ABMA, которая анало­

гична системе обозначения подшипников

дюймовой размерности стандарта ANSI/ABMA

19.2­1994.

607
