Подшипники.–.основные.

сведения

Размеры

Основные размеры самоустанавливающихся

шарикоподшипников, за исключением под­

шипников с широким внутренним кольцом,

удовлетворяют требованиям стандарта ISO

15:1998. Размеры подшипников с широким

внутренним кольцом соответствуют стандарту

DIN 630, часть 2, отмененному в 1993 году.

Допуски

Допуски стандартных самоустанавливающихся

шарикоподшипников SKF соответствуют нор­

мальному классу точности, за исключением

отверстий самоустанавливающихся шарико­

подшипников с широким кольцом, которые

изготавливаются по допускам JS7.

Величины допусков соответствуют стандарту

ISO 492:2002 и представлены в табл..3 на

стр..125.

Перекос

Конструкция самоустанавливающихся шари­

коподшипников позволяет компенсировать

угловой перекос одного кольца подшипника

относительно другого без ухудшения рабочих

характеристик подшипника.

Ориентировочные величины допустимых

перекосов при нормальных условиях приве­

дены в таблице табл..4. Допустимость указан­

ных максимальных величин перекосов зависит

от конструкции подшипникового узла и типа

уплотений.

Внутренний.зазор

Стандартным для самоустанавливающихся

шарикоподшипников является нормальный

радиальный внутренний зазор. Кроме того,

большинство размеров может поставляться

с увеличенным зазором группы C3, а некото­

рые типоразмеры также с уменьшенным зазо­

ром группы С2 или увеличенным группы C4.

Стандартным радиальным внутренним

зазором для подшипников серий 130 и 139

является C3.

108,.126,.127,.129,.135

3

12.(E)

2,5

13.(E)

3

22.(E)

2,5

22.E-2RS1

1,5

23.(E)

3

23.E-2RS1

1,5

112.(E)

2,5

130,.139

3

B

Таблица.4

Величины.допустимого.углового.перекоса

Подшипники/.

Перекос

серия

a

–

градусы

Самоустанавливающиеся.шарикоподшипники

Подшипники с широким внутренним коль­

цом имеют радиальный внутренний зазор,

лежащий в пределах C2 – нормальный.

Величины зазоров приведены в табл..5

и соответствуют стандарту ISO 5753:1991.

Указанные величины зазоров действительны

для подшипников в домонтажном состоянии

при околонулевой измерительной нагрузке.

476

2,5.

6

1

8

5

15

10

20

15

25

6.

10

2

9

6

17

12

25

19

33

10.

14

2

10

6

19

13

26

21

35

14.

18

3

12

8

21

15

28

23

37

18.

24

4

14

10

23

17

30

25

39

24.

30

5

16

11

24

19

35

29

46

30.

40

6

18

13

29

23

40

34

53

40.

50

6

19

14

31

25

44

37

57

50.

65

7

21

16

36

30

50

45

69

65.

80

8

24

18

40

35

60

54

83

80.

100

9

27

22

48

42

70

64

96

100.

120

10

31

25

56

50

83

75

114

120.

140

10

38

30

68

60

100

90

135

140.

150

–

–

–

–

70

120

–

–

150.

180

–

–

–

–

80

130

–

–

180.

200

–

–

–

–

90

150

–

–

200.

220

–

–

–

–

100

165

–

–

220.

240

–

–

–

–

110

180

–

–

18.

24

7

17

13

26

20

33

28

42

24.

30

9

20

15

28

23

39

33

50

30.

40

12

24

19

35

29

46

40

59

40.

50

14

27

22

39

33

52

45

65

50.

65

18

32

27

47

41

61

56

80

65.

80

23

39

35

57

50

75

69

98

80.

100

29

47

42

68

62

90

84

116

100.

120

35

56

50

81

75

108

100

139

Определение радиального внутреннего зазора см. стр..137.

Таблица.5

Величины.радиальных.внутренних.зазоров.самоустанавливающихся.шарикоподшипников

Диаметр.

Радиальный.внутренний.зазор

отверстия.

C2.

.

нормальный.

C3.

.

C4

d

свыше  до

мин.  макс.

мин.

макс.

мин.

макс.

мин.

макс.

мм



мкм

Подшипники.с.цилиндрическим.отверстием

Подшипники.с.коническим.отверстием

477

Сепараторы

В зависимости от серии и размера самоустанав­

ливающиеся шарикоподшипники снабжаются

одним из следующих стандартных типов сепа­

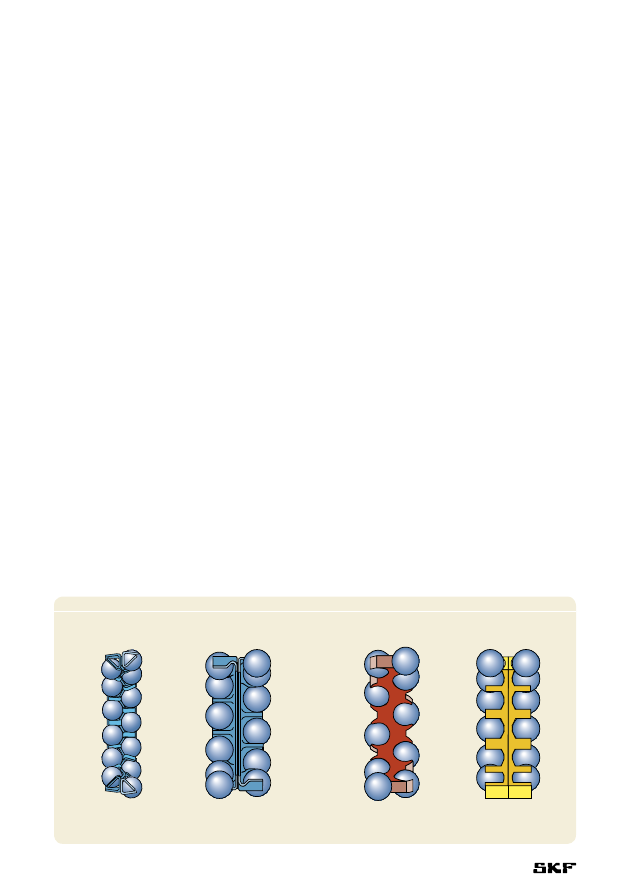

раторов: (†.рис..14)

•  цельный штампованный стальной сепаратор,

центрируемый по шарикам, (a), без суффикса

•  составной штампованный стальной сепара­

тор, центрируемый по шарикам, (b), без

суффикса

•  цельный (c) или составной сепаратор из

стеклонаполненного полиамида 6,6,

центрируемый по шарикам, суффикс TN9

•  цельный (c) или составной сепаратор из

полиамида 6,6, центрируемый по шарикам,

суффикс TN

•  цельный или составной (d) механически

обработанный латунный сепаратор,

центрируемый по шарикам, суффикс M.

Наличие нестандартных сепараторов уточняйте

перед размещением заказа в представительстве

SKF.

Примечание

Самоустанавливающиеся шарикоподшипники

с сепараторами из полиамида 6,6 могут эксплу­

атироваться при рабочей температуре до

+120 °C. Смазочные материалы, которые обыч­

но используются для подшипников качения,

не ухудшают характеристик сепараторов, за

исключением нескольких сортов синтетических

масел, пластичных смазок на синтетической

основе и смазочных материалов, имеющих

высокое содержание антизадирных присадок

типа EP и используемых в условиях высоких

температур.

Для узлов подшипников, которые постоянно

работают в условиях высоких температур или

в тяжелых условиях эксплуатации, SKF реко­

мендует использовать подшипники, укомплек­

тованные штампованными стальными сепара­

торами или механически обработанными сепа­

раторами из латуни.

Более подробная информация о темпера­

турной устойчивости сепараторов и их приме­

нении представлена в разделе «Материалы

сепараторов»,.стр..140.

Осевая.грузоподъемность

Грузоподъемность самоустанавливающихся

подшипников, смонтированных на закрепитель­

ной втулке на гладких валах без заплечика,

зависит от силы трения между втулкой и валом.

Приблизительная величина допустимой осевой

нагрузки может быть получена по формуле

F

ap

= 0,003 B d

где

F

ap

 = максимальная допустимая осевая

нагрузка, кН

B  = ширина подшипника, мм

d  = диаметр отверстия подшипника, мм

Самоустанавливающиеся.шарикоподшипники

Pис..14



a

b

c

d

478

Минимальная.нагрузка

Для обеспечения удовлетворительной работы

самоустанавливающихся шарикоподшипни­

ков, равно как и всех остальных типов под­

шипников качения, на них должна воздейст­

вовать некоторая минимальная нагрузка. Это

особенно важно в тех случаях, когда подшип­

ники вращаются с высокими скоростями, под­

вергаются воздействию больших ускорений

или быстрых изменений направления нагрузки.

В таких условиях силы инерции шариков и сепа­

ратора, а также трение в смазочном материале

могут оказывать вредное воздействие на

условия качения в подшипнике и вызывать

проскальзывание шариков, повреждающее

дорожки качения.

Необходимая минимальная нагрузка,

которая должна быть приложена к самоуста­

навливающимся шарикоподшипникам, может

быть рассчитана по формуле

P

m

 = 0,01 C

0

где

P

m

 = минимальная эквивалентная статическая

нагрузка, кН

C

0

  = статическая грузоподъемность, кН

(† таблицы подшипников)

При запуске подшипника в работу в условиях

низких температур или использовании высоко­

вязких смазочных материалов могут потребо­

ваться еще большие минимальные нагрузки.

Масса деталей, опирающихся на подшипник,

вместе с внешними силами, как правило, пре­

восходит необходимую минимальную нагрузку.

В противном случае самоустанавливающемуся

шарикоподшипнику требуется дополнитель­

ная радиальная нагрузка, которая может

создаваться путем увеличения натяжения

приводного ремня или другими подобными

средствами.

Эквивалентная.динамическая.

нагрузка.на.подшипник

P = F

r

 + Y

1

 F

a



когда F

a

/F

r

 ≤ e

P = 0,65 F

r

 + Y

2

 F

a

  когда F

a

/F

r

 > e

Величины коэффициентов Y

1

, Y

2

 и e приведены

в таблицах подшипников.

Эквивалентная.статическая.нагрузка.

на.подшипник

P

0

 = F

r

 + Y

0

 F

a

Величины  коэффициента Y

0

 приведены

в таблицах подшипников.

Дополнительные.обозначения

Ниже приводится перечень и значение

суффиксов, используемых для обозначения

некоторых характеристик самоустанавли­

вающихся шарикоподшипников.

C3

Радиальный внутренний зазор больше

нормального

E

Оптимизированная внутренняя

конструкция

K

Коническое отверстие, конусность 1:12

M

Механически обработанный латунный

сепаратор, центрируемый по шарикам

2RS1  Контактное уплотнение из

бутадиенакрилнитрильного каучука

(NBR), армированное листовой сталью,

с обеих сторон подшипника

TN

Литой сепаратор из полиамида 6,6,

центрируемый по шарикам

TN9  Литой сепаратор из

стеклонаполненного полиамида 6,6,

центрируемый по шарикам
