обслуживании. В домонтажном состоянии их

не следует промывать и нагревать до темпе­

ратуры свыше 80 °C.

Подшипники.с.широким.внутренним.

кольцом

Самоустанавливающиеся шарикоподшипники

с широким кольцом применяются в качестве

опор гладких валов. Отверстия подшипников

изготовлены со специальным допуском, который

облегчает их монтаж и демонтаж.

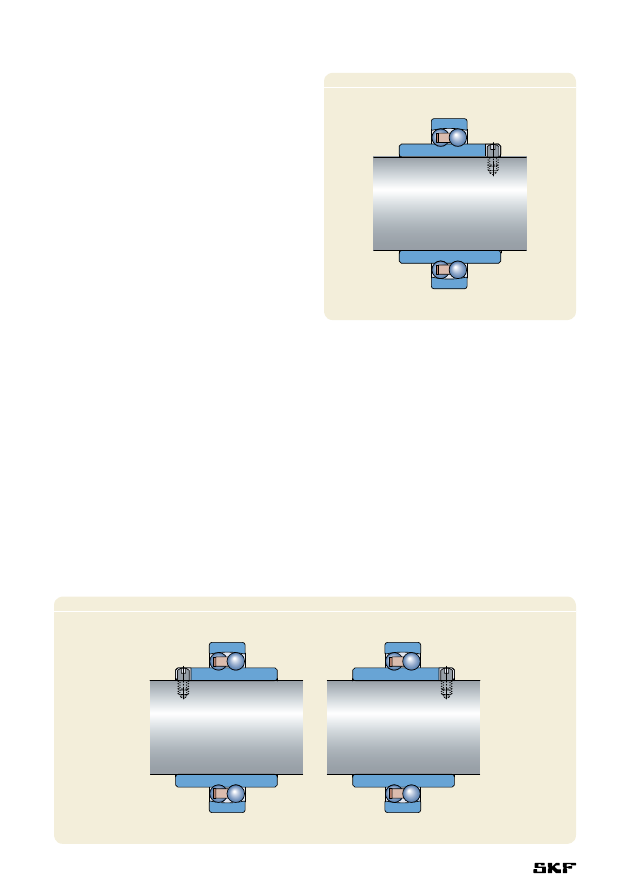

Осевая фиксация самоустанавливающихся

шарикоподшипников с широким кольцом

осуществляется при помощи стопорных винтов

(†.рис..6), которые вставляются в паз на одном

из торцов внутреннего кольца и препятствуют

его проворачиванию на валу.

При использовании двух самоустанавливаю­

щихся шарикоподшипников с широким кольцом

в качестве опор одного вала они должны быть

расположены таким образом, чтобы пазы

внутреннего кольца были направлены друг

к другу или в противоположные стороны

(†.рис..7). В противном случае вал будет

зафиксирован в осевом направлении только

в одну сторону.

Pис..6

Pис..7

Самоустанавливающиеся.шарикоподшипники

472

Подшипники.на.втулках.

Закрепительные и стяжные втулки использу­

ются для установки подшипников с коничес­

ким отверстием на цилиндрических посадоч­

ных местах вала. Они облегчают монтаж и

демонтаж подшипника и зачастую позволяют

упростить конструкцию подшипникового узла.

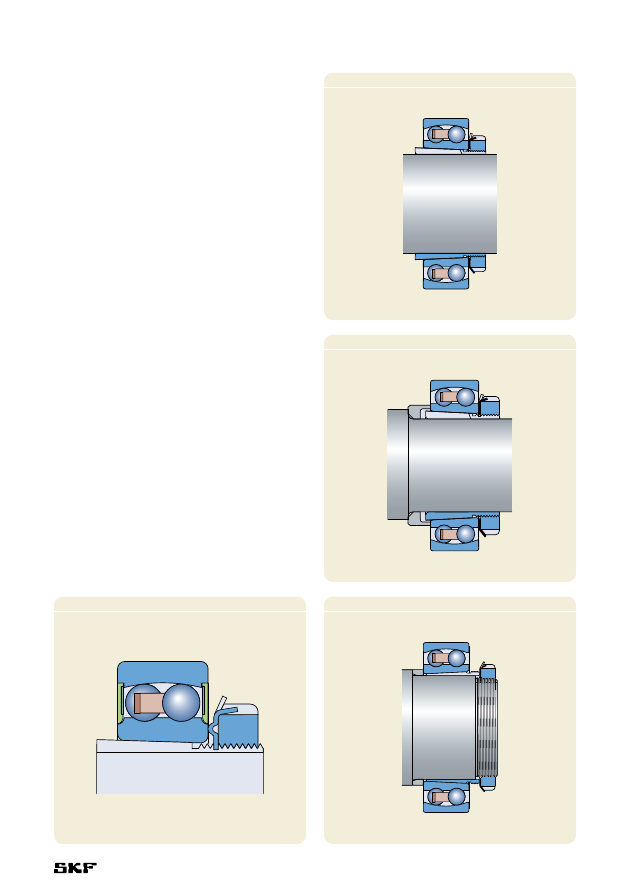

Закрепительные втулки (†.рис..8 и 9

пользуются большим спросом, чем стяжные

втулки (†.рис..10), т.к. они не требуют запле­

чиков для осевого упора. Поэтому в таблице

подшипников на стр..496 представлены только

закрепительные втулки с подшипниками соот­

ветствующего размера.

Закрепительные втулки имеют продоль­

ный паз и поставляются в комплекте со стопор­

ными гайкой и шайбой. Во избежание повреж­

дения уплотнения закрепительные втулки,

предназначенные для монтажа самоустанавли­

вающихся шарикоподшипников с уплотнениями,

оборудованы специальной фиксирующей

шайбой, имеющей выступ на обращенной к

подшипнику стороне (†.рис..11). Такие

закрепительные втулки имеют суффикс C.

Pис..11

Pис..10

Pис..8

Pис..9

473

Комплекты.само-.

устанавливающихся.

шарикоподшипников

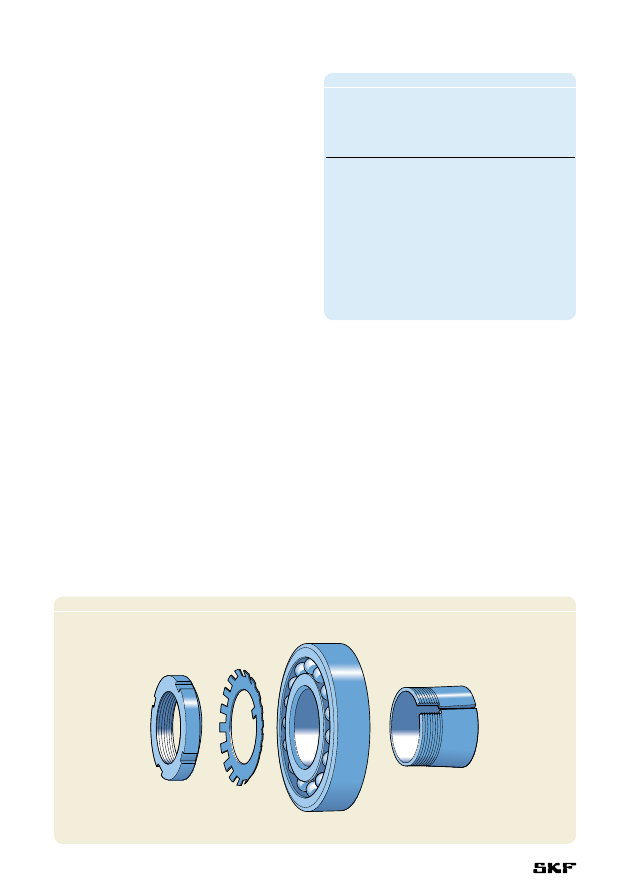

Чтобы упростить комплектацию подшипников

требуемыми монтажными принадлежностями,

SKF поставляет наборы наиболее востребован­

ных типоразмеров самоустанавливающихся

шарикоподшипников и соответствующих закре­

пительных втулок (†.рис..12).

Монтаж легко выполняется при помощи

комплекта ключей для стопорных гаек TMHN 7

(†.стр..1070).

Номенклатура данных комплектов представ­

лена в табл..3.

Pис..12

KAM.1206

1206 EKTN9/C3  H 206

25

KAM.1207

1207 EKTN9/C3  H 207

30

KAM.1208

1208 EKTN9/C3  H 208

35

KAM.1209

1209 EKTN9/C3  H 209

40

KAM.1210

1210 EKTN9/C3  H 210

45

KAM.1211

1211 EKTN9/C3  H 211

50

Технические данные приведены в таблице подшипников

на стр..496499

Таблица.3

Самоустанавливающиеся.шарикоподшипники.в.

комплекте.с.закрепительными.втулками

Комплект.

Детали.

.

Диаметр

обозначение

Обозначение.

.

вала



Подшипник

Втулка

мм

Самоустанавливающиеся.шарикоподшипники

474

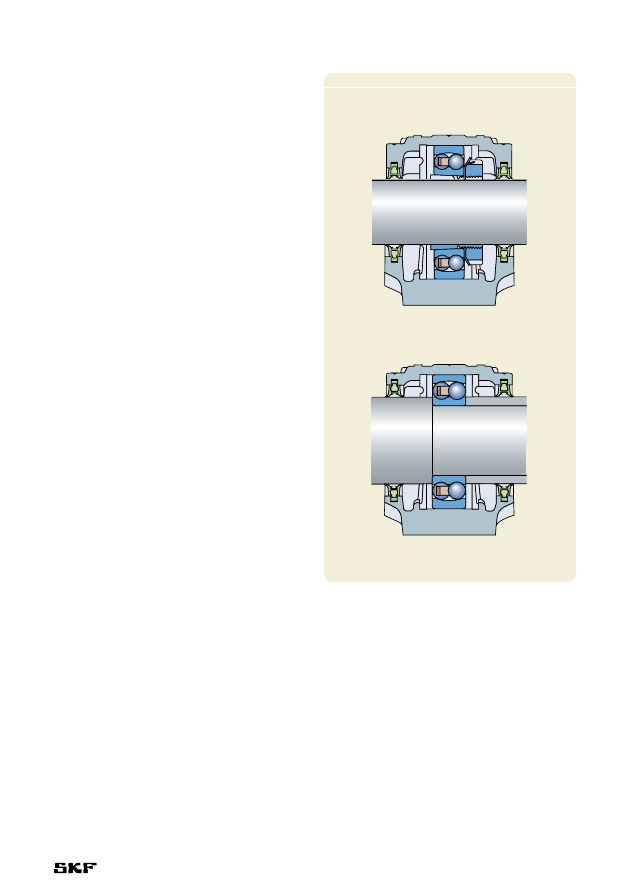

Корпуса.подшипников

Самоустанавливающиеся шарикоподшипники

с цилиндрическим или коническим отверстием

(в т.ч. на закрепительных втулках) могут монти­

роваться в корпусах различных типов, включая

•  стационарные корпуса типа SNL для серии

2,3, 5 и 6 (†.рис..13)

•  корпуса типаTVN

•  фланцевые корпуса 7225(00)

•  стационарные корпуса SAF для валов

дюймового размера.

Самоустанавливающиеся шарикоподшипники

с широким кольцом могут монтироваться в сле­

дующие корпуса специальной конструкции

•  корпуса типаTN

•  фланцевые корпуса I­1200(00).

Краткое описание корпусов представлено

в разделе «Корпуса подшипников» на

стр..1031. Подробное описание этих корпусов

можно найти в «Интерактивном инженерном

каталоге SKF» на интернет­сайте www.skf.com.

Pис..13

475
