Конструкции............................................................................................................... . 470

Базовая конструкция ...........................................................................................................................  470

Подшипники с уплотнениями ............................................................................................................  470

Подшипники с широким внутренним кольцом ...............................................................................  472

Подшипники.на.втулках.............................................................................................. . 473

Комплекты.самоустанавливающихся.шарикоподшипников........................................ . 474

Корпуса.подшипников................................................................................................ . 475

Подшипники.–.основные.сведения............................................................................. . 476

Размеры ................................................................................................................................................  476

Допуски ................................................................................................................................................  476

Перекос .................................................................................................................................................  476

Внутренний зазор ................................................................................................................................  476

Сепараторы ..........................................................................................................................................  478

Осевая грузоподъемность ..................................................................................................................  478

Минимальная нагрузка .......................................................................................................................  479

Эквивалентная динамическая нагрузка на подшипник ................................................................  479

Эквивалентная статическая нагрузка на подшипник ....................................................................  479

Дополнительные обозначения .........................................................................................................  479

Монтаж.подшипников.с.коническим.отверстием......................................................... . 480

Измерение уменьшения зазора  ........................................................................................................  480

Измерение угла затяжки стопорной гайки ......................................................................................  481

Измерение осевого смещения  ..........................................................................................................  481

Дополнительная информация по монтажу .....................................................................................  482

Таблицы.подшипников............................................................................................... . 484

Самоустанавливающиеся шарикоподшипники .............................................................................  484

Самоустанавливающиеся шарикоподшипники с уплотнениями ................................................  492

Самоустанавливающиеся шарикоподшипники с широким внутренним кольцом ....................  494

Самоустанавливающиеся шарикоподшипники на закрепительной втулке ..............................  496

Самоустанавливающиеся

шарикоподшипники

469

Конструкции

Самоустанавливающийся шарикоподшипник –

изобретение SKF. Он имеет два ряда шариков

и общую вогнутую сферическую дорожку

качения на наружном кольце. Эта особенность

конструкции обеспечивает самоустанавливае­

мость подшипника, позволяя ему восприни­

мать угловые перекосы вала относительно

корпуса. Такие подшипники особенно удобны

в узлах, где возможны значительные изгибы

вала или различные перекосы. Кроме того,

самоустанавливающиеся шарикоподшипники

имеют самый низкий коэффициент трения из

всех подшипников качения, благодаря чему

они слабо подвержены нагреву даже при

вращении с высокими скоростями.

Самоустанавливающиеся шарикоподшип­

ники выпускаются в нескольких исполнениях

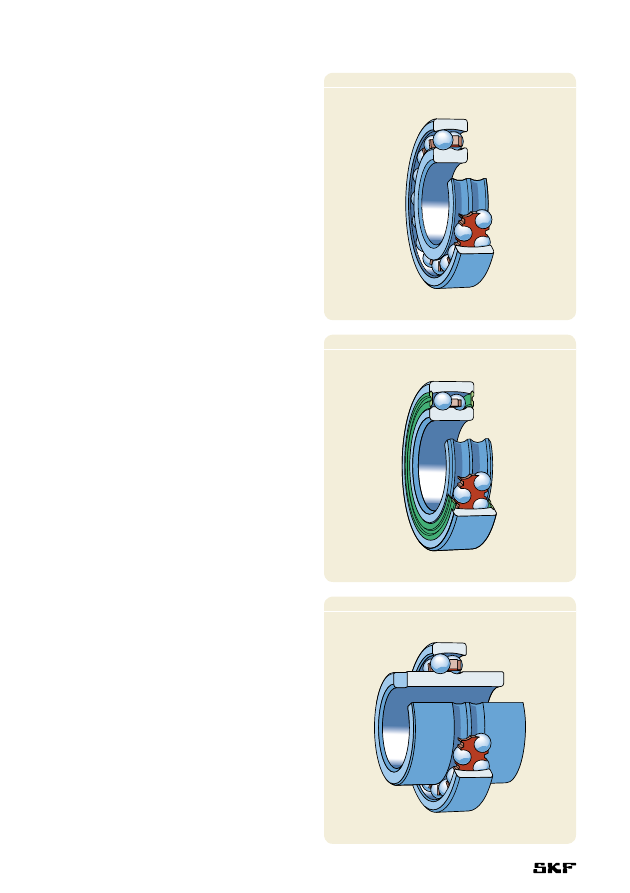

•  открытые подшипники базовой конструкции

(†.рис..1)

•  подшипники с уплотнениями (†.рис..2)

•  открытые подшипники с широким

внутренним кольцом (†.рис..3).

Базовая.конструкция

Самоустанавливающиеся шарикоподшипники

базовой конструкции могут поставляться как

с цилиндрическим, так и с коническим

отверстием (конусность 1:12).

Самоустанавливающиеся шарикоподшип­

ники крупных размеров серий 130 и 139, разра­

ботанные для использования в бумагоделатель­

ных машинах, могут с успехом использоваться

и в других механизмах, где малый коэффициент

трения важнее высокой грузоподъемности. Эти

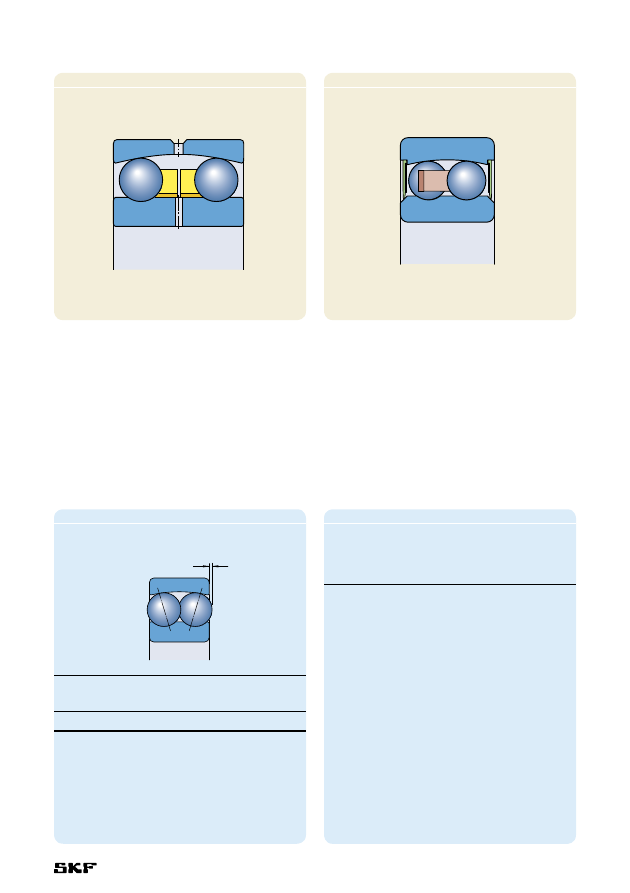

подшипники имеют кольцевую канавку

и смазочные отверстия во внутреннем кольце

(†.рис..4).

Шарики некоторых подшипников серии 12

и 13 выступают за пределы корпуса. Величины

этих выступов указаны в табл..1 и должны

учитываться при проектировании сопряженных

деталей подшипниковых узлов.

Подшипники.с.уплотнениями

Самоустанавливающиеся шарикоподшипники

также поставляются с контактными уплотне­

ниями на обеих сторонах подшипника – суф­

фикс 2RS1 (†.рис..5). Эти уплотнения имеют

Pис..1

Pис..2

Pис..3

Самоустанавливающиеся.шарикоподшипники

470

армирование из листовой стали и изготовлены

из масло­ и износостойкого бутадиенакрилнит­

рильного каучука (NBR). Интервал допустимых

рабочих температур уплотнений составляет от

–40 до +100 °C и кратковременно до +120 °C.

Кромка уплотнения прижимается с небольшим

давлением к фаске внутреннего кольца.

В стандартном варианте самоустанавливаю­

щиеся шарикоподшипники заполняют плас­

тичной смазкой на литиевой основе, обладаю­

щей хорошими антикоррозийными свойствами.

Характеристики стандартной пластичной

смазки представлены в.табл..2.

Уплотненные самоустанавливающиеся

шарикоподшипники имеют цилиндрическое

отверстие, однако некоторые типоразмеры

могут поставляться и с коническим отверстием

(конусность 1:12).

Примечание

Подшипники с уплотнениями смазаны на весь

срок службы и не нуждаются в техническом

Pис..4

Pис..5

Таблица.2

Пластичная.смазка,.используемая.для.стандартных.

самоустанавливающихся.шарикоподшипников

Техническая.

Пластичные.смазки.SKF

спецификация.

MT47.

MT33

Наружный.диаметр.

подшипника, мм

≤ 62

> 62

Загуститель..

литиевое

литиевое

Базовое.масло.

минеральное   минеральное

Класс

консистенции.NLGI

2

3

Рабочая

температура, °C

1)



–30 до +110

–30 до +120

Вязкость

базового.масла,.мм

2

/с

при 40 °C

70

98

при 100 °C

7,3

9,4

1224.(K)

1,3

1226

1,4

1318.(K)

1

1319.(K)

1,5

1320.(K)

2,5

1322.(K)

2,6

Таблица.1

Величины.выступа.шариков.из.подшипников

Подшипник.. Выступ



C

1

–

мм

$



1)

 Диапазон рабочих температур

† раздел «Диапазон

температур: принцип светофора SKF» стр..232
