Порядок обращения с подшипниками

В большинстве случаев целесообразно использо-

вать перчатки, а также грузоподъемное оборудо-

вание, специально предназначенное для мон-

тажа и демонтажа подшипников. Это позволяет

не только сэкономить время и деньги, но и упро-

щает работу, делая ее более безопасной.

По этим же причинам рекомендуется рабо-

тать с нагретыми и промасленными подшипни-

ками в жаро- и маслостойких перчатках. Такие

перчатки должны быть прочными снаружи

и иметь не вызывающую кожной аллергии под-

кладку. Этим требованиям отвечают, например,

перчатки SKF серии TMBA.

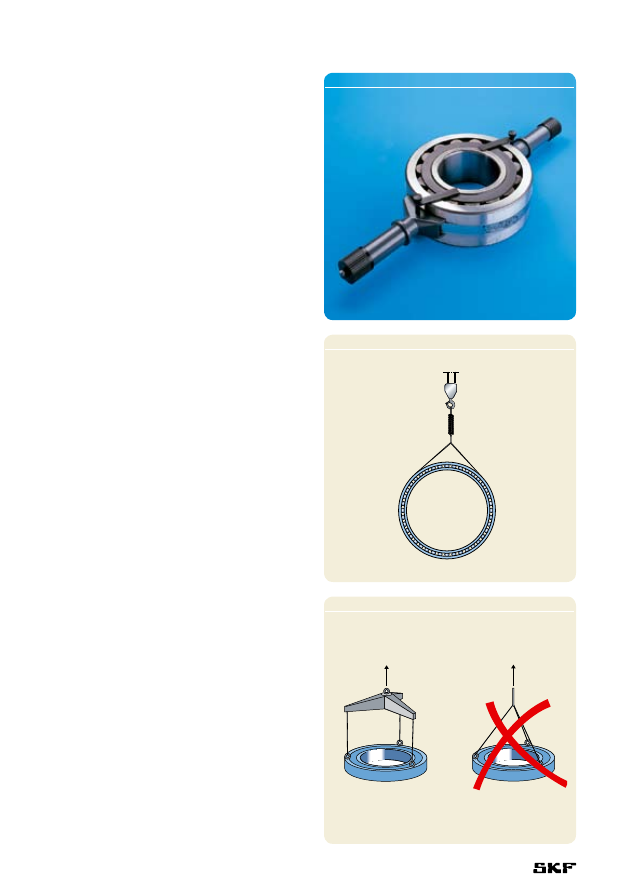

Зачастую причина проблем, возникающих с

нагретыми и/или крупногабаритными подшипни-

ками, кроется в отсутствии безопасного и эффек-

тивного подсобного инструмента, при помощи

которого подъем и транспортировку подшипни-

ков могли бы осуществлять один или два чело-

века. Между тем, подходящий подсобный

инструмент может быть изготовлен непосред-

ственно в сборочном цехе. Одним из возможных

вариантов решения этой проблемы является

выпускаемый SKF инструмент для подшипников

серии TMMH (

† рис. 2), который упрощает

подъем и транспортировку подшипников,

а также их установку и демонтаж.

При необходимости перемещения и удержа-

ния крупногабаритных подшипников с помощью

подъемного механизма, они должны подвеши-

ваться не за одную точку, а при помощи сталь-

ной или тканевой ленты (

† рис. 3). Пружина,

установленная между крюком подъемного меха-

низма и лентой, облегчает позиционирование

подшипника в процессе его монтажа на вал.

Для подъема крупногабаритных подшипников

по заказу на торцах колец могут быть предусмот-

рены резьбовые отверстия под рым-болты. Так как

размер отверстий ограничен толщиной кольца, за

рым-болты должен производится подъем только

самого подшипника или его отдельного кольца.

Также необходимо внимательно следить за тем,

чтобы нагрузка на рым-болты была направлена

вдоль их оси (

† рис. 4). В противном случае необ-

ходимо использовать специальные приспособ-

ления.

При монтаже крупногабаритного корпуса на под-

шипник, уже смонтированный на вал, рекомен-

дуется использовать трехточечную подвеску для

корпуса с возможностью регулировки длины одной

стропы, что обеспечит точное выравнивание

отверстия корпуса относительно подшипника.

Pис. 3

Pис. 4

Pис. 2

Монтаж и демонтаж

260

Монтаж

В зависимости от типоразмера подшипника

могут использоваться механические, нагрева-

тельные или гидравлические способы мон-

тажа. В любом случае важно, чтобы кольца

подшипника, сепараторы и тела качения или

уплотнения не подвергались прямым ударам

и чтобы монтажное усилие никогда не переда-

валось через тела качения.

Некоторые детали могут иметь свободную

посадку, поэтому для предотвращения контакт-

ной коррозии между сопряженными поверх-

ностями рекомендуется покрывать их тонким

слоем антифреттинговой пасты SKF LGAF 3 E.

Монтаж подшипников с цилиндри­

ческим отверстием

При монтаже неразборных подшипников

первым обычно монтируют кольцо, имеющее

более тугую посадку. Посадочную поверхность

перед монтажом следует слегка смазать маслом.

Холодный монтаж

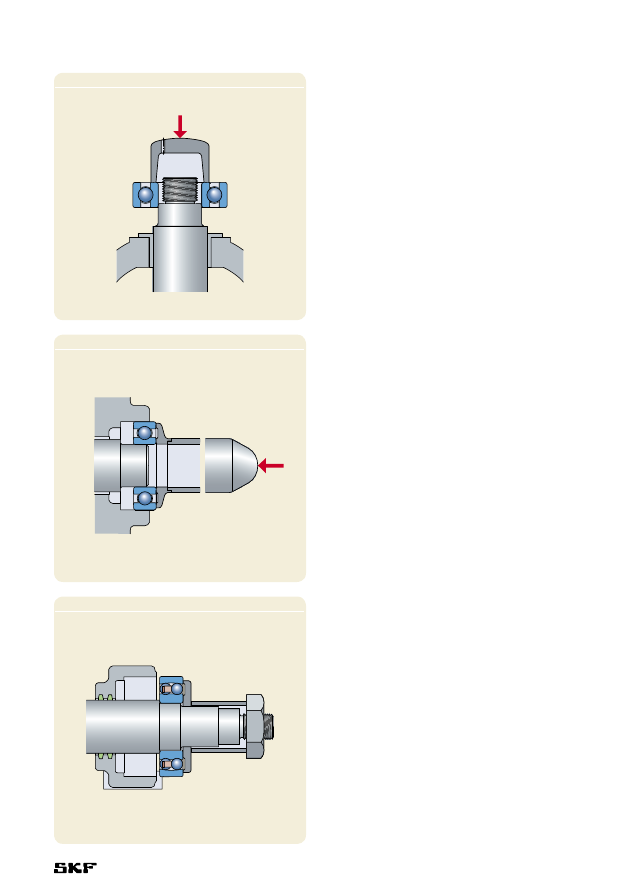

В случае не очень тугой посадки монтаж малых

подшипников производится легкими ударами

молотком по втулке, прижатой к торцу кольца

подшипника. Во избежание перекоса удары

должны равномерно распределяться по окруж-

ности кольца. Использование оправки вместо

втулки позволяет направлять монтажное уси-

лие по центру (

† рис. 5).

При одновременной напрессовке неразбор-

ного подшипника на вал и в отверстие корпуса

монтажное усилие должно быть в равной

степени распределено между обоими кольцами,

а опорные поверхности монтажного инструмента

должны лежать в одной плоскости. В этом

случае следует использовать инструмент,

ударное кольцо которого опирается на торцы

внутреннего и наружного колец, а втулка

позволяет направлять монтажное усилие по

центру (

† рис. 6).

При монтаже самоустанавливающихся

подшипников использование промежуточного

монтажного кольца позволяет избежать пере-

коса наружного кольца в момент ввода подшип-

ника и вала в отверстие корпуса (

† рис. 7).

Следует помнить о том, что шарики некоторых

самоустанавливающихся подшипников высту-

пают за границу боковых плоскостей подшип-

ника, поэтому, чтобы не повредить шарики

Pис. 5

Pис. 6

Pис. 7

261

в промежуточном монтажном кольце должны

быть предусмотрены соответствующие вырезы.

Для монтажа подшипников больших размеров,

как правило, используются механические или

гидравлические прессы.

В случае с разборными подшипниками внут-

реннее кольцо может устанавливаться незави-

симо от наружного кольца, что упрощает про-

цедуру монтажа, особенно когда оба кольца

имеют посадку с натягом. При установке вала с

уже установленным на нем внутренним кольцом

в корпус с наружным кольцом необходимо внима-

тельно следить за отсутствием перекоса колец,

возникновение которого может вызвать задиры

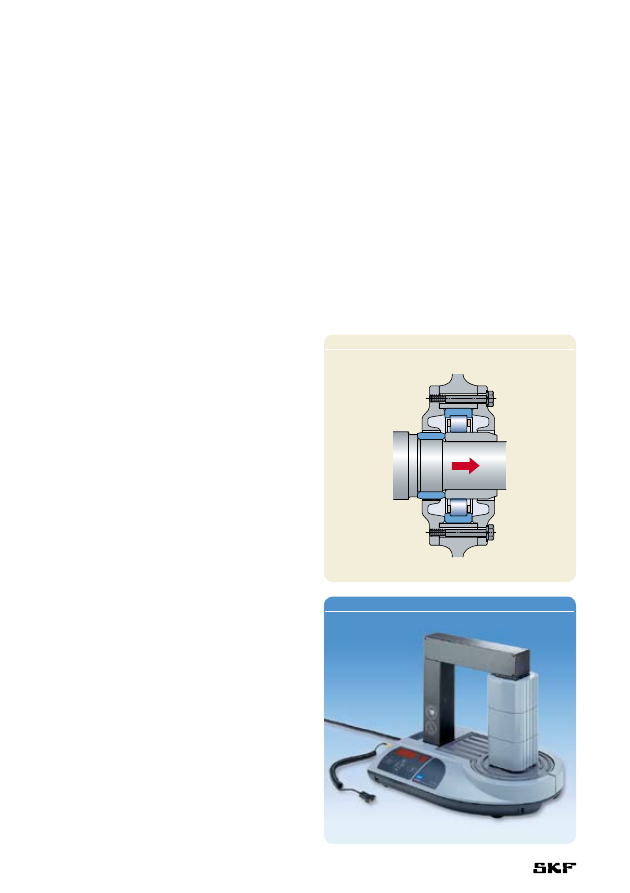

на дорожках и телах качения. При монтаже

цилиндрических и игольчатых роликоподшип-

ников с внутренними кольцами без бортов или

внутренними кольцами, имеющими борт с одной

стороны, SKF рекомендует использовать направ-

ляющую втулку (

† рис. 8). Наружный диаметр

втулки должен быть равен диаметру дорожки

качения внутреннего кольца и обработан с до-

пуском d10.

Монтаж с нагревом

В большинстве случаев монтаж крупногабарит-

ных подшипников в холодном состоянии не

представляется возможным, т.к. усилие, требуе-

мое для монтажа подшипника, значительно

возрастает по мере увеличения его размера.

Поэтому подшипники, внутренние кольца или

корпуса (например, ступицы) перед монтажом

нагревают.

Требуемая разница температур между коль-

цом подшипника и валом или корпусом зави-

сит от степени натяга и диаметра посадочного

места подшипника. Подшипники в общем

случае нельзя нагревать свыше 125 °C, т.к. это

может привести к изменению размеров в резуль-

тате изменения структуры материала. Подшип-

ники с защитными шайбами или уплотнениями

нельзя нагревать свыше 80 °C из-за имею-

щейся в них пластичной смазки или материала

уплотнений.

При нагреве подшипников следует избегать

их перегрева в отдельных местах. Для равномер-

ного нагрева подшипников рекомендуется

использовать индукционные нагреватели SKF

(

† рис. 9). В случае использования нагреватель-

ных плит в процессе нагрева подшипник должен

быть перевернут несколько раз. Запрещается

использовать нагревательные плиты для

нагрева подшипников с уплотнениями.

Регулировка подшипников

В отличие от других радиальных подшип-

ников, внутренний зазор однорядных радиаль-

ноупорных шарикоподшипников и конических

роликоподшипников определяется лишь

после регулировки положения одного подшип-

ника по отношению к второму подшипнику.

Обычно эти подшипники устанавливают

парами по О-образной или Х-образной схеме,

при этом один из подшипников смещают

в осевом направлении до тех пор, пока не будет

достигнута заданная величина зазора или

предварительного натяга. Выбор величины

зазора или преднатяга зависит от требований,

предъявляемых к подшипниковому узлу,

и условий эксплуатации. Дополнительную

информацию о величинах преднатяга можно

Pис. 8

Pис. 9

Монтаж и демонтаж

262

найти в подразделе «Предварительный натяг

подшипников», начиная со стр.



206, поэтому

приведенные ниже рекомендации относятся

только к регулировке внутреннего зазора под-

шипниковых узлов, состоящих из радиально-

упорных шарикоподшипников и конических

роликоподшипников.

Соответствующая величина зазора, устанав-

ливаемая при монтаже, определяется условия-

ми нагружения подшипника при рабочей

температуре. В зависимости от размера и распо-

ложения подшипников, материала, из которого

изготовлен вал и корпус и расстояния между

двумя подшипниками после запуска подшип-

ников в работу фактическая величина зазора

может оказаться больше или меньше началь-

ной величины, установленной при монтаже.

Если, например, разница в тепловом расшире-

нии внутреннего и наружного колец вызывает

уменьшение зазора в процессе эксплуатации,

начальная величина зазора должна быть

достаточно большой, чтобы не возникла дефор-

мация подшипников со всеми последствиями.

Поскольку существует определенная зависи-

мость между радиальным и осевым зазором

радиально-упорных шарикоподшипников

и конических роликоподшипников, достаточно

задать одну величину, как правило, величину

осевого внутреннего зазора. Затем эта задан-

ная величина устанавливается из положения

нулевого зазора ослабления или затяжки гайки

на валу или резьбового кольца в отверстии

корпуса либо путем установки калиброванных

шайб или регулировочных прокладок между

торцами колец и опорой одного из подшип-

ников. Выбор способа регулировки зазора и

измерения величины установленного зазора

зависит от количества монтируемых подшип-

ников.

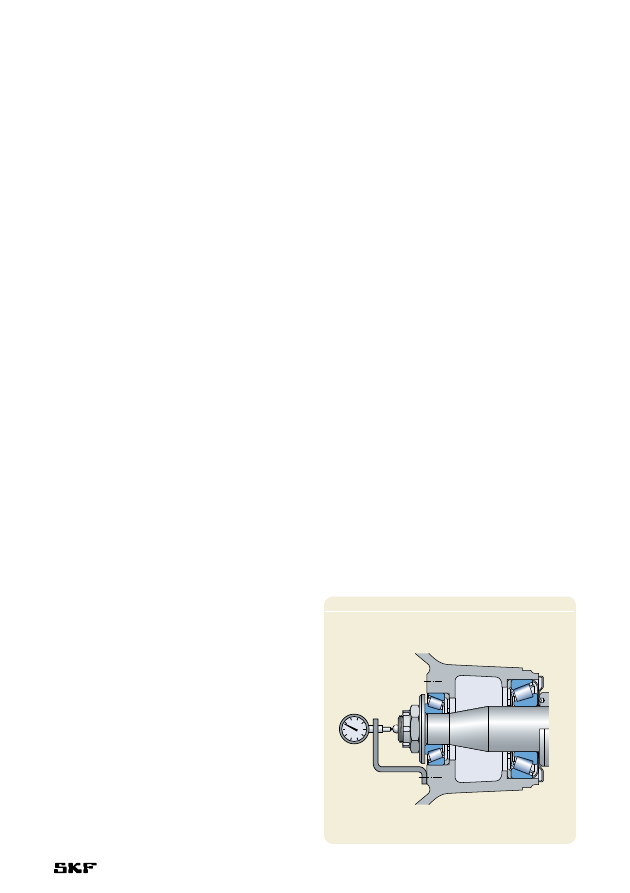

Один из таких способов предполагает про-

верку установленного осевого зазора, например,

ступичного подшипника при помощи индика-

тора часового типа, устанавливаемого на ступи-

цу (

† рис. 10). При регулировке и измерении

зазора конических роликоподшипников важно

прокрутить вал или корпус на несколько оборо-

тов в обоих направлениях, чтобы убедиться в

наличии надлежащего контакта между торцами

роликов и направляющим бортом внутреннего

кольца. При отсутствии такого контакта резуль-

таты измерений будут неточными, а требуемая

регулировка не будет достигнута.

Монтаж подшипников с коническим

отверстием

Внутренние кольца подшипников с коническим

отверстием всегда устанавливаются на валу

с натягом. При этом степень натяга определя-

ется не величиной допуска вала, как в случае с

подшипниками с цилиндрическим отверстием,

а величиной смещения подшипника при его

посадке на коническое посадочное место на

валу, закрепительной или стяжной втулке. По

мере смещения подшипника вдоль кониче-

ского посадочного места его радиальный

внутренний зазор уменьшается. Величину

такого уменьшения можно измерить, чтобы

определить степень натяга и требуемую

посадку.

При монтаже самоустанавливающихся

шарикоподшипников, тороидальных ролико-

подшипников CARB, сферических роликопод-

шипников, а также прецизионных цилиндри-

ческих роликоподшипников с коническим

отверстием определяют или величину умень-

шения радиального внутреннего зазора, или

величину осевого смещения на коническом

посадочном месте, на основе которой опре-

деляют степень натяга. Рекомендуемые вели-

чины уменьшения зазора и осевого смещения

приведены во вступительных текстах соот-

ветствующих разделов.

Pис. 10
