Одно­ или многоступенчатые лабиринтные

уплотнения значительно эффективнее, чем

простые щелевые уплотнения, но дороже

в производстве. Они используются, главным

образом, при смазывании пластичной смазкой.

Их эффективность можно повысить путем

регулярной подачи влагостойкой пластичной

смазки, например, на литиево­кальциевой

основе. Смазка подается через канал, ведущий

к проходам лабиринта. В зависимости от кон­

струкции корпуса уплотнения (цельная или

разъемная), процедур монтажа и наличия свобод­

ного пространства, гребни лабиринтного уплот­

нения могут быть расположены вдоль оси

(

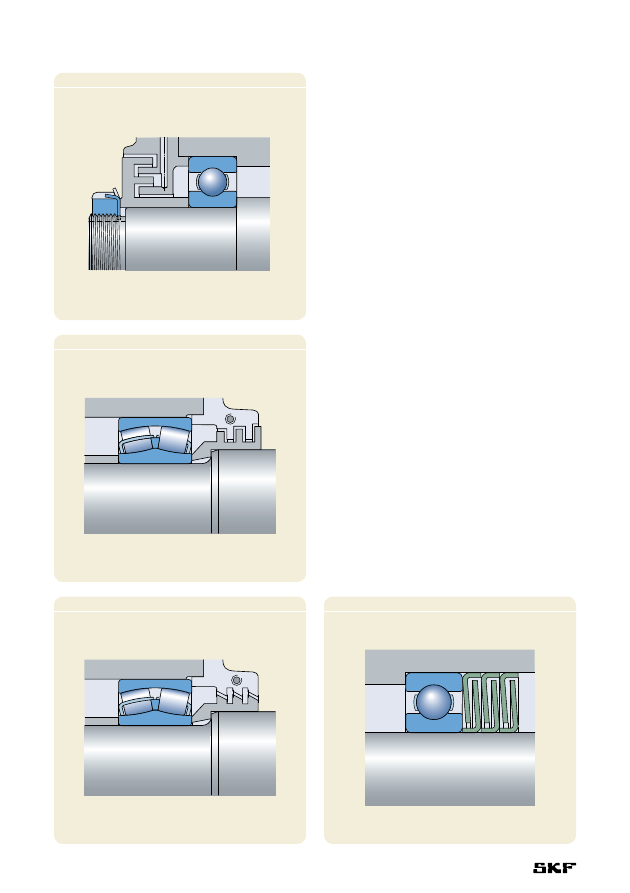

† рис. 54) или по радиусу († рис. 55).

При возникновении осевого смещения вала

в процессе работы ширина осевых каналов

лабиринта остается неизменной, поэтому

каналы могут быть достаточно узкими. Если

предполагается возникновение углового

перекоса вала относительно корпуса, следует

использовать лабиринтные уплотнения с

наклонными проходами (

† рис. 56).

Эффективные и недорогие лабиринтные

уплотнения могут быть изготовлены из стан­

дартных комплектующих, имеющихся

в продаже, например, при помощи уплотни­

тельных шайб SKF (

† рис. 57).

Эффективность уплотнения возрастает по мере

увеличения числа комплектов шайб и может

быть еще больше увеличена путем установки

шайб

с ворсовым покрытием. Дополнительную

информацию об этих уплотнениях можно найти

Рис. 54

Рис. 55

Рис. 56

Рис. 57

Применение подшипников

224

Рис. 61

Рис. 60

Рис. 59

Рис. 58

в разделе «Уплотнения» в «Интерактивном

инженерном каталоге SKF».

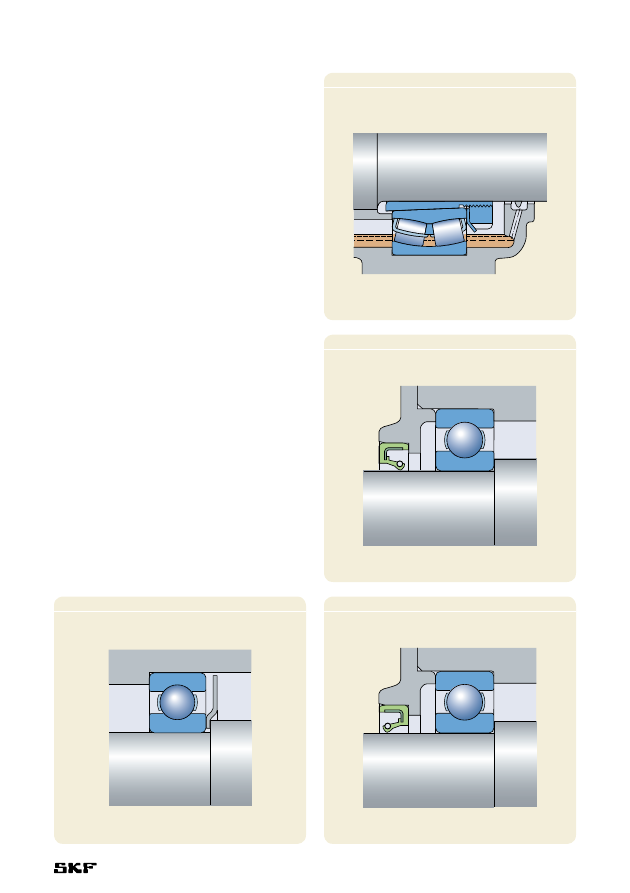

Для улучшения уплотняющего действия

защитных шайб на вал нередко устанавливают

вращающиеся диски (

† рис. 58). Кроме того,

при смазывании маслом для этой же цели

используют отражательные кольца, канавки

или диски. Масло, задерживаемое маслоотра­

жательным кольцом, собирается в проходе

корпуса и возвращается в полость корпуса

через соответствующие маслоотводящие

каналы (

† рис. 59).

Контактные уплотнения

Манжетные уплотнения вала представляют

собой контактные уплотнения, которые исполь­

зуются прежде всего для уплотнения подшипни­

ков, смазываемых маслом. Эти готовые к монтажу

уплотнительные элементы из эластомерных

материалов обычно армированы металлом или

имеют металлический корпус. Кромки уплотне­

ния обычно изготавливаются из синтетического

каучука и прижимаются к уплотняемой поверх­

ности вала при помощи стяжной пружины. В

зависимости от материала уплотнения и удержи­

ваемой/отражаемой среды манжетные уплот­

нения могут эксплуатироваться при температуре

от –60 до +190 °C.

Первостепенное значение для эффективности

уплотнения имеет площадь контакта между

кромкой уплотнения и сопряженной поверх­

ностью. Твердость сопряженной поверхности,

как правило, должна быть не менее 55 HRC,

глубина закаленного слоя не менее 0,3 мм,

а шероховатость поверхности согласно ISO

225

4288:1996 ориентировочно в пределах

R

a

 0,2–0,8 мкм.

В условиях небольшой скорости, хорошего

смазывания и минимального уровня загрязнен­

ности допускается меньшая твердость сопряжен­

ной поверхности. Для устранения насосного

действия, вызываемого винтовыми следами от

шлифования, обработку поверхности рекомен­

дуется выполнять врезным шлифованием. Если

главным предназначением манжетного уплот­

нения вала является удержание смазочного

материала в полости корпуса, кромка уплотне­

ния должна быть обращена внутрь (

† рис. 60).

Если главной целью является защита от проник­

новения загрязняющих веществ, кромка уплот­

нения должна быть обращена наружу, т.е. от

подшипника (

† рис. 61).

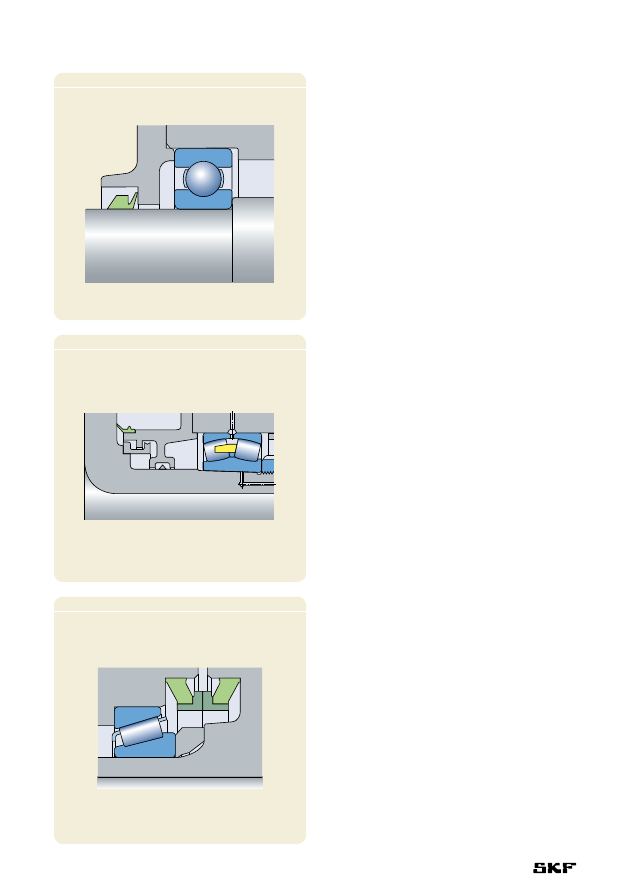

V­образные уплотнения (

† рис. 62) могут

использоваться как при смазывании маслом, так

и пластичной смазкой. Гибкое резиновое кольцо

уплотнения прочно охватывает вал и вращается

вместе с ним, при этом кромка уплотнения оказы­

вает легкое осевое давление на неподвижную

деталь, например, корпус. В зависимости от

материала V­образные кольца могут эксплуати­

роваться при температуре от –40 до +150 °C.

Они просты в установке и на малых скоростях

вращения допускают сравнительно большие

угловые перекосы вала. Шероховатость сопря­

женной поверхности R

a

 может находится

в пределах 2–3 мкм. При окружных скоростях,

превышающих 8 м/с, V­образное кольцо должно

иметь осевую фиксацию на валу. При скоростях

свыше 12 м/с необходимо принять меры по

предотвращению «отрыва» кольца от вала,

например, путем установки стального штампо­

ванного удерживающего кольца. Если окружная

скорость превышает 15 м/с, уплотнительная

кромка отрывается от уплотняемой поверхности

и контактное уплотнение превращается в щеле­

вое. Эффективность V­образных уплотнений

достигается, главным образом, за счет того, что

корпус кольца выполняет роль маслоотражатель­

ного кольца, предотвращающего попадание

грязи и жидкостей. Поэтому при смазывании

пластичной смазкой это уплотнение обычно

располагается снаружи корпуса, а при смазы­

вании маслом – внутри корпуса с кромкой,

обращенной от подшипника. При использо­

вании в качестве вторичного уплотнения V­

образные кольца защищают первичное

уплотнение от проникновения чрезмерного

количества загрязняющих веществ и влаги.

Рис. 64

Рис. 63

Рис. 62

Применение подшипников

226

Осевые зажимные уплотнения (

† рис. 63)

используются в качестве вторичных уплотнений

для валов больших диаметров в тех случаях,

когда требуется защита первичного уплотнения.

Они фиксируются на неподвижной детали при

помощи хомута и обеспечивают осевое уплотне­

ние вращающейся сопряженной поверхности.

Для этого типа уплотнений достаточно, если

сопряженная поверхность будет иметь шерохо­

ватость R

a

 2,5 мкм.

Механические уплотнения (

† рис. 64)

используются для уплотнения подшипников,

смазываемых пластичной смазкой или маслом

и работающих на относительно небольших

частотах вращения и в тяжелых условиях. Они

состоят из двух скользящих стальных колец с

тонко обработанными уплотняющими поверх­

ностями и двух пластиковых тарельчатых

пружин, которые фиксируют скользящие кольца

в отверстии корпуса и создают необходимую

силу преднатяга уплотняющих поверхностей.

Особых требований к обработке сопряженных

поверхностей в отверстии корпуса нет.

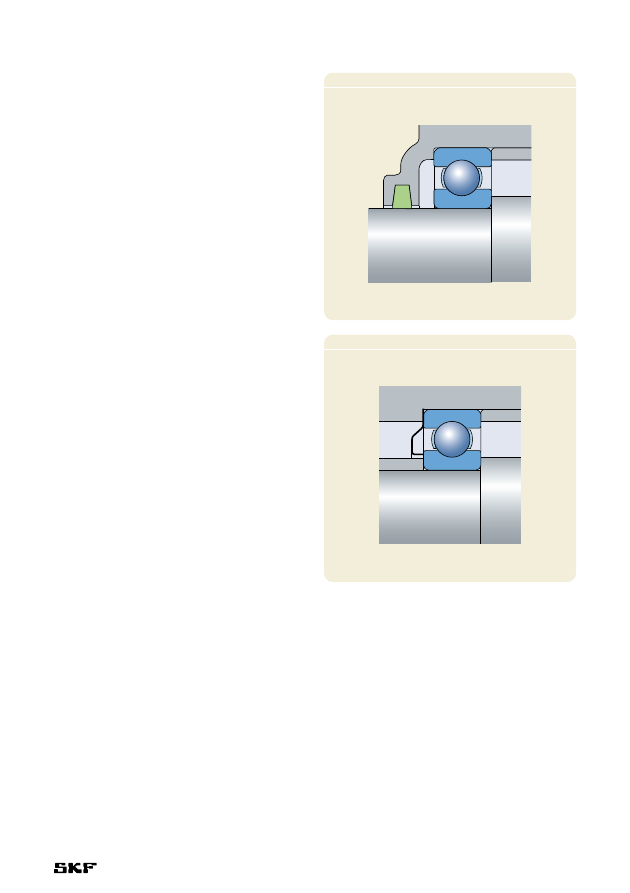

Войлочные уплотнения (

† рис. 65) обычно

применяются при смазывании пластичной смаз­

кой. Эти уплотнения просты и дешевы и могут

использоваться при окружных скоростях до 4 м/с

и рабочих температурах до +100 °С. Уплотняемая

поверхность должна шлифоваться до шерохова­

тости R

a

 < 3,2 мкм. Эффективность войлочных

уплотнений можно значительно улучшить, если

установить простое лабиринтное уплотнение в

качестве вторичного уплотнения. Перед тем, как

вставить уплотнение в канавку корпуса, войлоч­

ные кольца или полоски должны быть пропи­

таны маслом при температуре около 80 °С.

Пружинные шайбы (

† рис. 66) – простое,

дешевое и компактное уплотнение для

подшипников, смазываемых пластичной смазкой

и имеющих осевую фиксацию, особенно для

радиальных шарикоподшипников. Шайбы

фиксируются при помощи зажимов на наружном

или внутреннем кольце и оказывают упругое

давление на другое кольцо. По прошествии

определенного периода приработки эти

уплотнения превращаются в бесконтактные за

счет образования очень узкого щелевого зазора.

Более подробную информацию по уплотне­

ниям, поставляемым SKF, можно найти в ката­

логе «Промышленные уплотнения валов» или

в «Интерактивном инженерном каталоге SKF»

на интернет­сайте www.skf.com. Прочие

уплотнения, встроенные в изделия SKF, такие

Рис. 66

Рис. 65

как корпуса подшипников, подробно описаны в

соответствующей технической литературе.
