SKF. Общий каталог подшипников - часть 55





технические требования, предъявляемые к

уплотнениям, а также точно определить

внешние условия.

При наличии полных технических

спецификаций можно обратиться к следующим

изданиям SKF

•  Каталог «Промышленные уплотнения валов»

•  Справочник «Рекомендации по

конструированию узлов уплотнений» или

•  “Интерактивный инженерный каталог SKF»

на интернет­сайте www.skf.com.

В случае нехватки или отсутствия опыта

в выборе уплотнений для конкретного подшип­

никового узла SKF – крупнейший производи­

тель уплотнений – может оказать содействие

в процессе выбора или предложить готовый

вариант подходящих изделий.

Для подшипников качения, как правило,

используется два типа внешних уплотнений:

контактные и бесконтактные. Выбор типа

уплотнения зависит от конкретных требований,

предъявляемых к подшипниковому узлу.

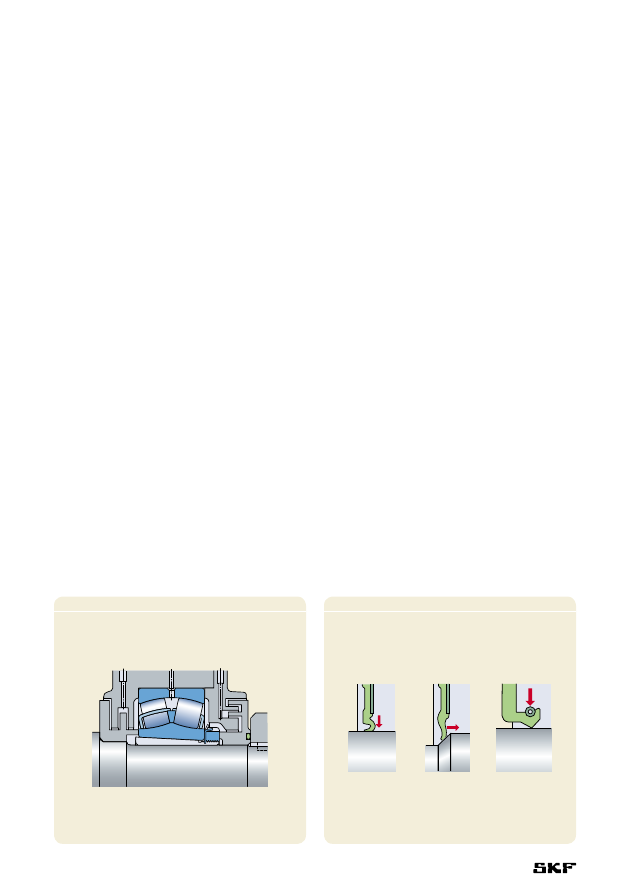

Бесконтактные уплотнения

Эффективность внешних бесконтактных уплотне­

ний зависит от уплотняющего действия узкого

зазора между вращающимся и неподвижными

деталями. Этот зазор может быть расположен

в радиальном, осевом или радиально­осевом

направлении (

† рис. 46). Такие уплотнения

могут иметь простую щелевую конструкцию или

более сложную конструкцию лабиринтного

типа. Как в первом, так и во втором случае

контакт в уплотнениях отсутствует, поэтому в них

практически нет трения и они не подвержены

износу. Как правило, бесконтактные уплотнения

не подвержены воздействию твердых частиц

загрязняющих веществ и особенно пригодны

для высоких скоростей вращения и высоких

температур. Повысить эффективность уплотне­

ния можно путем закачки пластичной смазки

в зазоры, образуемые лабиринтом.

Контактные уплотнения

Эффективность контактного уплотнения зависит

от способности этого уплотнения создавать

минимальное давление на сопряженной поверх­

ности благодаря сравнительно узкой кромке или

поверхности уплотнения. Такое давление

(

† рис. 47) может создаваться за счет

•  упругости, вызываемой свойствами

материала уплотнения (a

•  расчетного натяга между поверхностью

уплотнения и его сопряженной

поверхностью (b) или

•  радиальной силы, создаваемой внутренней

пружиной уплотнения (c).

В целом контактные уплотнения очень надежны,

особенно если их износ поддерживается на

минимальном уровне за счет соответствующей

обработки сопряженной поверхности и смазы­

вания кромки уплотнения/сопряженной поверх­

ности. Трение уплотнения по сопряженной

поверхности, сопровождаемое нагревом, является

недостатком; поэтому контактные уплотнения

могут применяться только до определенных

Рис. 46

Применение подшипников

Рис. 47



c

220

окружных скоростей в зависимости, главным

образом, от типа уплотнения и шероховатости

сопряженной поверхности . Контактные уплот­

нения также подвержены механическим повреж­

дениям, например, в результате неправильного

монтажа или воздействия твердых загрязняю­

щих частиц. Для защиты контактного уплотне­

ния от повреждения твердыми частицами перед

ним возможна установка бесконтактного уплот­

нения.

Встроенные уплотнения подшипников

SKF поставляет широкий спектр подшипников,

снабженных защитными шайбами или контакт­

ными уплотнениями с одной или с обеих сторон,

которые во многих случаях являются экономич­

ным и компактным решением для подшипнико­

вого узла. Подшипники с защитными шайбами

или уплотнениями на обеих сторонах поставля­

ются уже заполненными пластичной смазкой и,

как правило, не требуют технического обслужи­

вания. Конструкции используемых уплотнений

подробно описаны во вступительном тексте

разделов, посвященных соответствующим типам

подшипников.

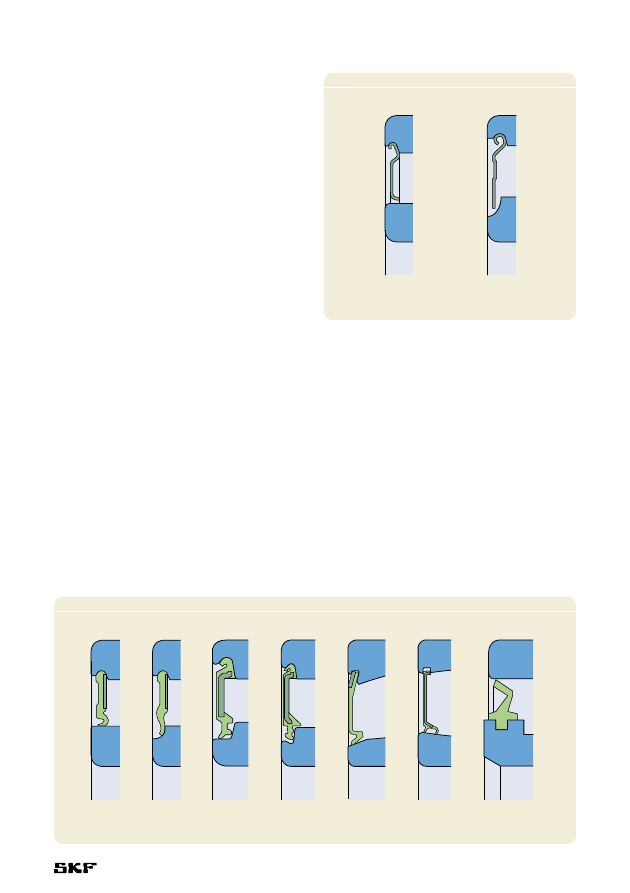

Подшипники с защитными шайбами

Подшипники с защитными шайбами (

† рис. 48

используются для узлов, работающих в условиях

средней загрязненности, где отсутствует опас­

ность воздействия воды, пара и т.д. на подшип­

ник. Защитные шайбы также используются в тех

случаях, когда важно снизить трение по скорост­

ным или температурным соображениям.

Защитные шайбы изготовляются из стали и

образуют

•  относительно длинную горизонтальную

кромку уплотнения с фаской заплечика

внутреннего кольца (a) или

•  эффективное лабиринтное уплотнение в ком­

бинации с выточкой внутреннего кольца (b).

Подшипники с контактными уплотнениями

Подшипники с контактными уплотнениями,

именуемые для краткости «уплотнения»,

предпочтительны для узлов, работающих

в условиях средней загрязненности, где нельзя

исключить вероятность присутствия влаги или

водяных брызг или требуется долгий срок

службы без технического обслуживания.

Рис. 48



b

Рис. 49



221

Компанией SKF разработана серия уплотне­

ний (

† рис. 49). В зависимости от типоразмера

подшипники могут быть снабжены стандарт­

ными уплотнениями, кромки которых сопряга­

ются:

•  с поверхностью внутреннего кольца (a) и/или

с поверхностью выточки на внутреннем

кольце (b, c) или

•  с фасками на внутреннем (d, e) или наружном

кольце (f).

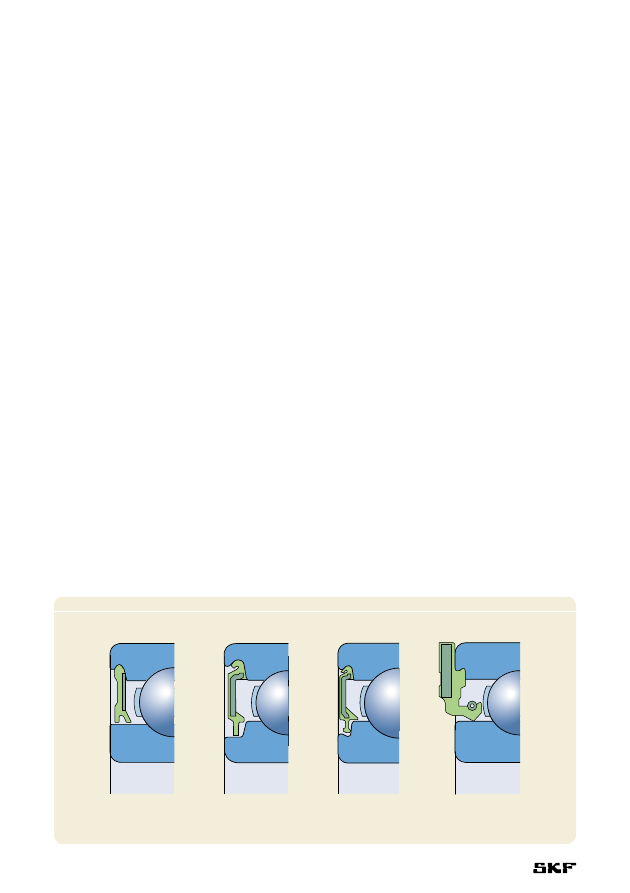

Для радиальных шарикоподшипников ком­

панией SKF разработаны следующие два

дополнительных типа уплотнений (

† рис. 50):

•  уплотнение малого трения (a, b, c), которое

практически является бесконтактным

и совмещает повышенные требования

к уплотнению при малом трении

•  манжетное уплотнение вала Waveseal

®

 (d),

установленное на одну из боковых плоско­

стей подшипника и образующее подшипни­

ковый узел с уплотнением типа ICOS.

Встроенные уплотнения подшипников обычно

производятся из эластомерных материалов,

армированных листовой сталью. В зависимости

от серии, размера и предъявляемых требований

уплотнения изготавливаются из:

Применение подшипников

Рис. 50



d

•  бутадиенакрилнитрильного каучука (NBR)

•  гидрированного бутадиенакрилнитрильного

каучука (HNBR)

•  фторэластомера (FKM)

•  полиуpетана (AU).

Выбор соответствующего материала уплот­

нения зависит от предполагаемой рабочей

температуры и используемого смазочного

материала. Допустимые рабочие температуры

приведены в разделе «Материалы уплотне­

ний», начиная со стр. 142.

222

Внешние уплотнения

Для тех случаев, когда эффективное уплотнение

подшипникового узла важнее, чем соображе­

ния экономии пространства и стоимости,

существует выбор из нескольких возможных

вариантов.

Настоящий раздел специально посвящен

описанию внешних уплотнений, предлагаемых

компанией SKF. Многие готовые к монтажу

типы внешних уплотнений имеются в

коммерческой продаже. Информация по

уплотнениям, не входящим в ассортимент

поставок SKF, должна рассматриваться только

в качестве ознакомительной. SKF не несет

ответственности за качество работы изделий,

выпускаемых другими поставщиками. Прежде

чем включать какое­либо уплотнение в

конструкцию подшипникового узла, наведите

справки об этом изделии

у его поставщика.

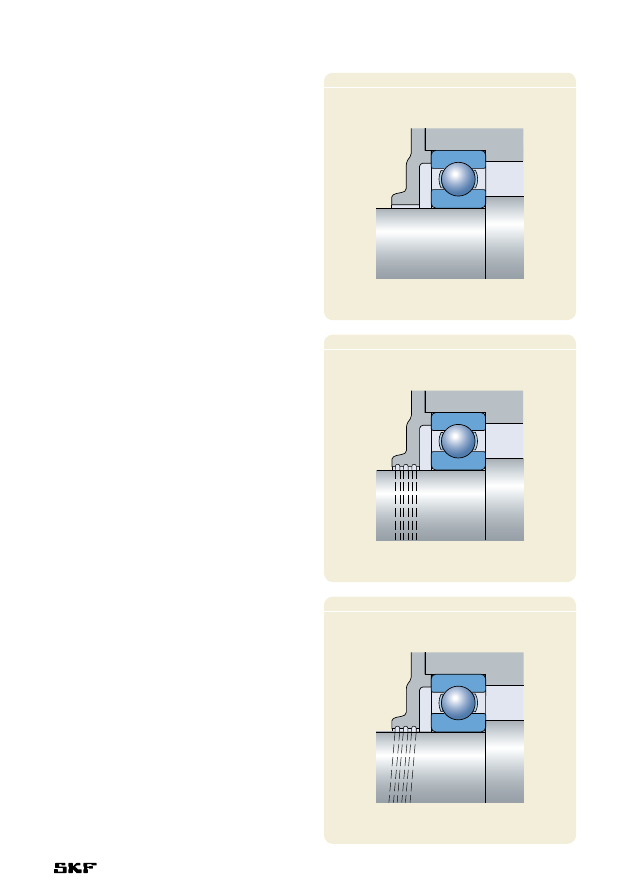

Бесконтактные уплотнения

Самым простым внешним уплотнением является

щелевое уплотнение, образующее узкую

щель между поверхностью вала и корпуса

(

† рис. 51). Такое уплотнение является доста­

точным для подшипников, смазываемых пласти­

чной смазкой и работающих в условиях сухой и

незагрязненной среды. Эффективность этого

уплотнения можно повысить, если выточить

одну или несколько концентрических канавок в

отверстии корпуса на выходе вала (

† рис. 52).

Пластичная смазка, проникающая через щель,

заполняет канавки и помогает предотвратить

проникновение загрязняющих веществ.

Если применяется смазывание маслом и вал

расположен горизонтально, то на валу или

в отверстии корпуса можно проточить спираль­

ные канавки – правого или левого направле­

ния в зависимости от направления вращения

вала (

† рис. 53). Эти канавки служат для

возврата вытекающего масла в полость под­

шипника. При этом важно, чтобы направление

вращения вала не изменялось.

Рис. 51

Рис. 52

Рис. 53

223
