Сепараторы

Сепараторы оказывают заметное влияние на

пригодность подшипников качения. Их основ­

ным назначением является

•  удержание тел качения на соответствующем

расстоянии друг от друга и предотвращение

непосредственного контакта между сосед­

ними телами качения для поддержания

минимального трения и, следовательно,

тепловыделения

•  поддержание равномерного распределения

тел качения по всей окружности и обеспече­

ние равномерного распределения нагрузки

и малошумного и равномерного вращения

подшипника

•  направление тел качения в ненагруженной

зоне, улучшение условий качения в подшип­

нике и предотвращение повреждающих

проскальзываний

•  предотвращение выпадения тел качения

в подшипниках разъемной конструкции

в процессе их монтажа и демонтажа.

Сепараторы подвергаются механическому

воздействию сил трения, растяжения и инерции

и могут также подвергаться химическому

воздействию некоторых смазочных веществ,

смазочных добавок или продуктов их старения,

органических растворителей или охладителей.

Поэтому конструкция и материал имеют перво­

степенное значение для обеспечения работо­

способности сепаратора, а также эксплуата­

ционной надежности подшипника в целом.

Поэтому SKF разрабатывает различные типы

сепараторов, изготавливаемых из разных

материалов для разных типов подшипников.

Во вступительном тексте каждого раздела,

посвященного тому или иному типу подшип­

ников, приведена информация, касающаяся

стандартных сепараторов, а также возможных

альтернатив. Если требуется подшипник с не­

стандартным сепаратором, его наличие нужно

обязательно уточнить перед заказом.

В целом, сепараторы подшипников качения

можно разделить на штампованные,

массивные и сепараторы с осями.

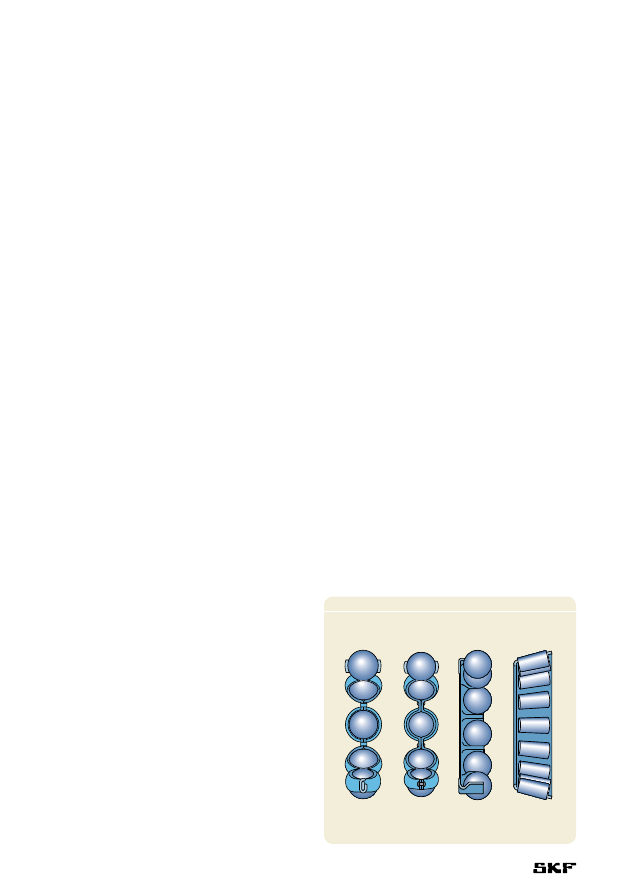

Штампованные.сепараторы

Штампованные сепараторы подшипников

обычно, изготавливаются из листовой стали

и реже из листовой латуни (

†.рис..6). В зави­

симости от типа подшипника в них могут уста­

навливаться сепараторы следующих типов

•  составные латунные или стальные (a)

•  клепанные стальные (b)

•  защелкивающиеся латунные или стальные

(c)

•  прочные штампованные стальные оконного

типа (d).

Преимущество штампованных сепараторов

состоит в том, что они легки и занимают мало

места в подшипнике, что оказывает положи­

тельный эффект на смазывание подшипников.

Массивные.сепараторы

Массивные сепараторы подшипников изго­

тавливаются из латуни, стали, легких сплавов,

полимеров или текстолита (

†.рис..7). Подшип­

ники различных типов могут оснащаться

следующими сепараторами

•  составной механически обработанный

клепаный сепаратор (a)

•  составной механически обработанный

сепаратор (b)

•  цельный механически обработанный

сепаратор оконного типа (c)

•  механически обработанный гребенчатый

сепаратор (d)

Подшипники.–.общие.сведения

Pис..6



a

b

c

d

144

•  литой полимерный сепаратор оконного типа

(e)

•  литой защелкивающийся полимерный

сепаратор (f)

•  цельный механически обработанный

сепаратор из текстолита.

Механически обработанные металлические сепа­

раторы обычно допускают более высокие ча­

стоты вращения и необходимы в тех случаях,

когда на чисто вращательное движение нак­

ладываются дополнительные движения и

особенно когда действуют высокие ускорения.

Чтобы обеспечить подачу достаточного коли­

чества смазочного материала к направляющим

поверхностям сепаратора и в полость подшип­

ника, необходимо принять надлежащие меры

(например, смазывание маслом). Механически

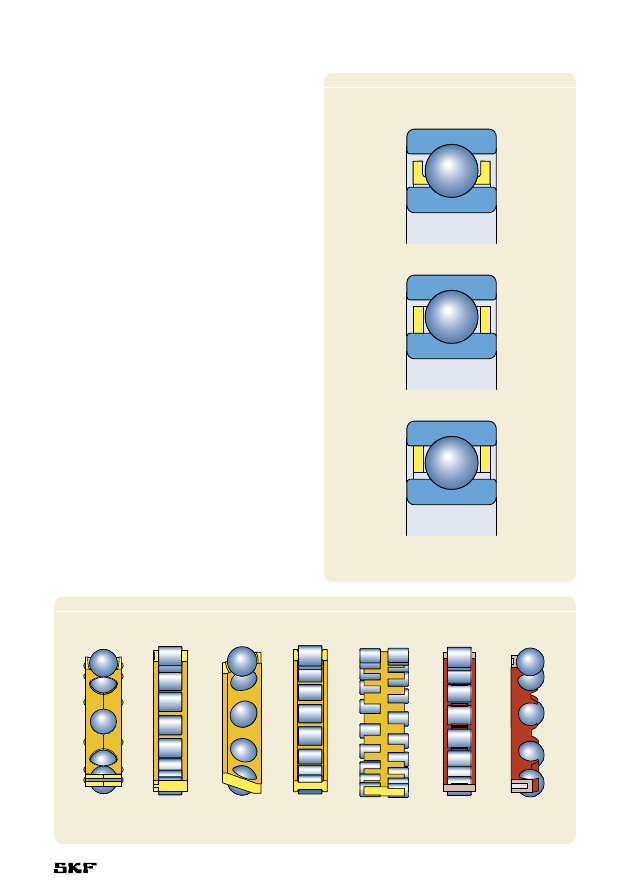

обработанные сепараторы могут центрироваться

по (

†.рис..8)

•  телам качения (a)

•  внутреннему кольцу (b)

•  наружному кольцу (c),

что обеспечивает их радиальное направление.

Массивные сепараторы из полимерных мате­

риалов отличаются благоприятным сочетанием

прочности и упругости. Хорошие характеристики

скольжения полимерного материала по сталь­

ным поверхностям и гладкость поверхностей

сепаратора, находящихся в контакте с телами

качения, способствуют низкому трению, благо­

даря чему тепловыделение и износ подшипника

минимальны. Малая плотность материала озна­

Pис..8

a

b

c

Pис..7



a

b

c

c

d

e

f

145

чает, что инерция сепаратора мала. Свойства

сепараторов из полимерных материалов исклю­

чают опасность повреждения подшипника

в условиях недостаточного смазывания и по­

зволяют подшипнику продолжительное время

работать без заклинивания и вторичного

повреждения.

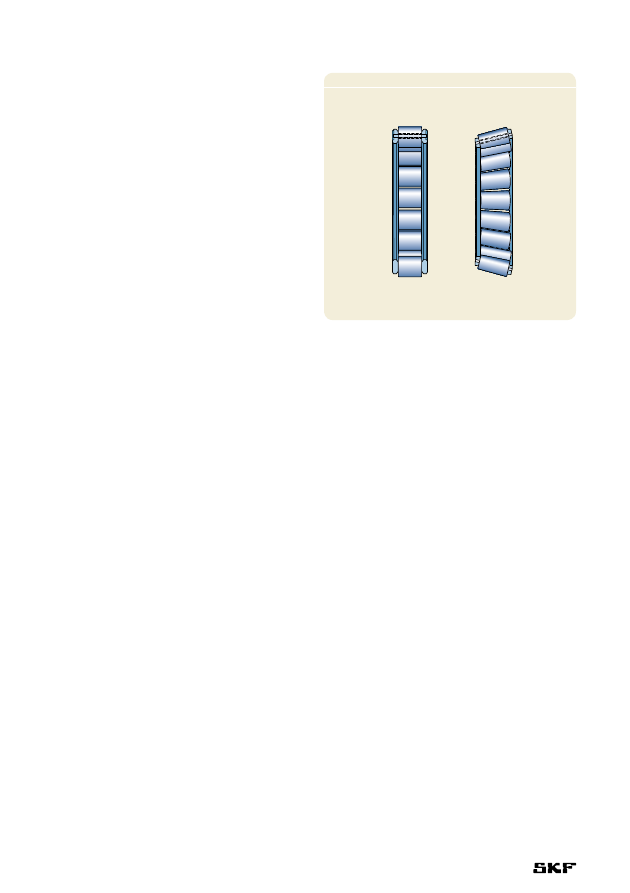

Сепараторы.с.осями

Стальные сепараторы с осями требуют наличия

полых роликов (

†.рис..9) и используются

только в крупногабаритных роликоподшипни­

ках. Эти сепараторы имеют малый вес и поз­

воляют использовать большее количество

роликов.

Материалы

Подробную информацию о материалах сепа­

раторов подшипников можно найти в разделе

«Материалы подшипников качения» на

стр..138.

Pис..9

Подшипники.–.общие.сведения

146

Обозначения.подшипников

Обозначения подшипников качения состоят

из комбинаций цифр и/или букв, расшифровка

которых требует определенных навыков. Ниже

приводится описание системы обозначений

подшипников качения SKF и дается объяснение

наиболее употребимых дополнительных обозна­

чений. Во избежание путаницы обозначения,

используемые для таких специальных типов

подшипников, как игольчатые подшипники,

подшипники типа Y или прецизионные подшип­

ники в настоящем каталоге не приводятся.

Дополнительную информацию об этих обозна­

чениях можно найти в специальных каталогах.

Также отсутствует описание обозначений таких

типов подшипников, как тонкостенные подшип­

ники с фиксированной высотой поперечного

сечения, опорно­поворотные устройства или

подшипники для линейного перемещения. Их

обозначения существенно отличаются от описа­

нной здесь системы.

Обозначения подшипников делятся на две

главных группы: обозначения стандартных под­

шипников и обозначения специальных под­

шипников. Стандартными являются подшип­

ники, которые, как правило, имеют стандартизо­

ванные размеры, в то время как размеры спе­

циальных подшипников продиктованы только

требованиями заказчика. Эти подшипники,

обозначаемые «номером чертежа», изготавли­

ваются по техническим спецификациям заказ­

чика и в настоящем разделе подробно не рас­

сматриваются.

Полное обозначение может состоять из

базового обозначения и одного или нескольких

дополнительных обозначений (

†.диа-

граммa.2). Полное обозначение подшипника

всегда указывается на его упаковке, в то время

как маркировка, наносимая на подшипнике

иногда может быть неполной, например, по

производственным причинам.

Базовое обозначение идентифицирует

•  тип

•  конструкцию

•  стандартные размеры подшипника.

Дополнительные обозначения

идентифицируют

•  детали подшипника и/или

•  варианты исполнения или отличия

конструкции.

Дополнительные обозначения могут пред­

шествовать базовому (префиксы) или следо­

вать после него (суффиксы). Если для иденти­

фикации подшипника используется несколько

дополнительных обозначений, они всегда

следуют в определенном порядке

(

†.диаграммa.4, стр..150).

Перечень приведенных в настоящем разделе

дополнительных обозначений не является пол­

ным, однако включает наиболее употребитель­

ные из них.

.Диаграммa.2

Система.обозначения.подшипников

Примеры

Префикс

Пробел.или

без.пробела

Базовое.обозначение

Пробел,.косая.черта.или.дефис

Суффикс

R

NU 2212

ECML

W

6008

/

C3

23022 –

2CS
