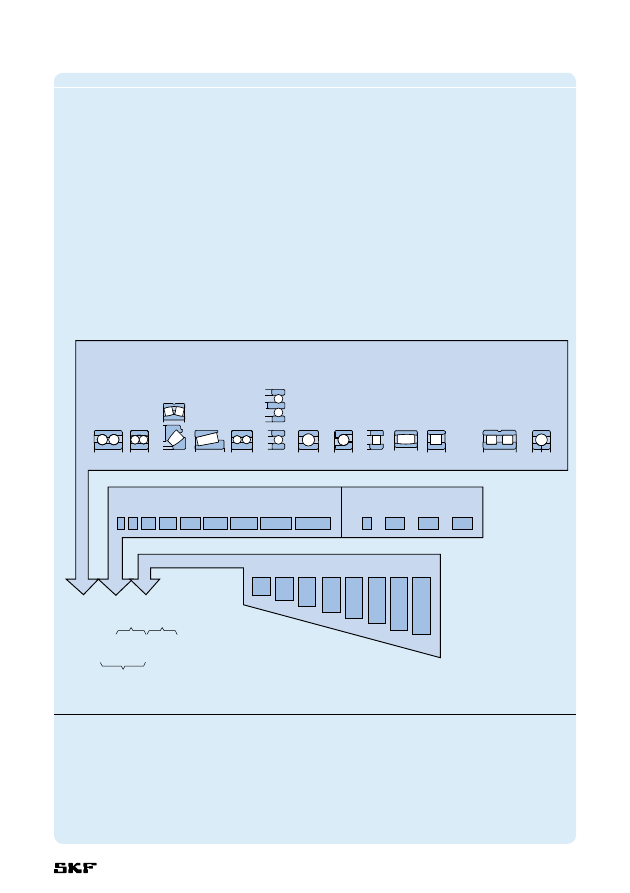

Базовые.обозначения Все стандартные подшипники SKF имеют характерное базовое обозначение, которое, как правило, состоит из 3, 4 или 5 цифр или комбинации букв и цифр. Принцип системы, используемой для обозначения практически всех типов стандартных шарико и роликопод шипников, схематически показан на диаграм- ме.3. Цифры и цифробуквенные комбинации имеют следующее значение: • Первая цифра или первая буква либо комбинация букв обозначает тип подшип ника; реальный тип подшипника можно определить по изображению ( †.диаг- раммa.3). • Cледующие две цифры обозначают серию размера ISO; первая цифра указывает серию ширины или высоты (размеры B, T или H соответственно), а вторая – серию диаметра (размер D). • Последние две цифры основного обозначе ния указывают код размера подшипника; умножением этой цифры на 5 можно получить диаметр отверстия в миллиметрах. Однако нет правил без исключений. Наиболее важные из них приведены ниже. 1. В некоторых случаях цифра типа подшип ника и/или первая цифра серии размера отсутствуют. Эти цифры указаны на диаграмме.3 в скобках. 2. Для подшипников с диаметром отверстия менее 10 мм или 500 мм и выше диаметр отверстия обычно указывается в миллимет рах и не кодируется. Обозначение размера отделяется от остального обозначения подшипника косой чертой, например: 618/8 (d = 8 мм) или 511/530 (d = 530 мм). Это также касается стандартных подшип ников, соответствующих ISO 15:1988 и имеющих диаметр отверстия 22, 28 или 32 мм, например: 62/22 (d = 22 мм). 3. Подшипники с диаметром отверстия 10, 12, 15 и 17 мм имеют следующие коды размера: 00 = 10 мм 01 = 12 мм 02 = 15 мм 03 = 17 мм 4. Для некоторых подшипников с диаметром отверстия менее 10 мм, например, радиаль ных, самоустанавливающихся и радиально упорных шарикоподшипников, диаметр отверстия также указывается в миллиметрах (не кодируется), однако косой чертой от обозначения не отделяется, например: 629 или 129 (d = 9 мм). 5. Диаметры отверстия, имеющие отклонения от стандартного, никогда не кодируются и указываются в миллиметрах до трех десятич ных разрядов. Такое обозначение диаметра отверстия входит в состав основного обо значения и отделяется от него косой чертой, например: 6202/15.875 (d = 15,875 мм = 5 / 8 "). Обозначения.серии Все стандартные подшипники принадлежат к определенной серии, которая идентифици руется при помощи основного обозначения без указания размера. Обозначения серии часто включают суффикс A, B, C, D или E или комби нацию этих букв, например, CA. Они исполь зуются для идентификации различий во внутренней конструкции, например, угла контакта. Наиболее распространенные обозначения серий приведены на диаграмме.3 над изоб ражениями подшипников. Цифры в скобках в обозначение серии не включены. Подшипники.–.общие.сведения 148 |
