Принцип действия

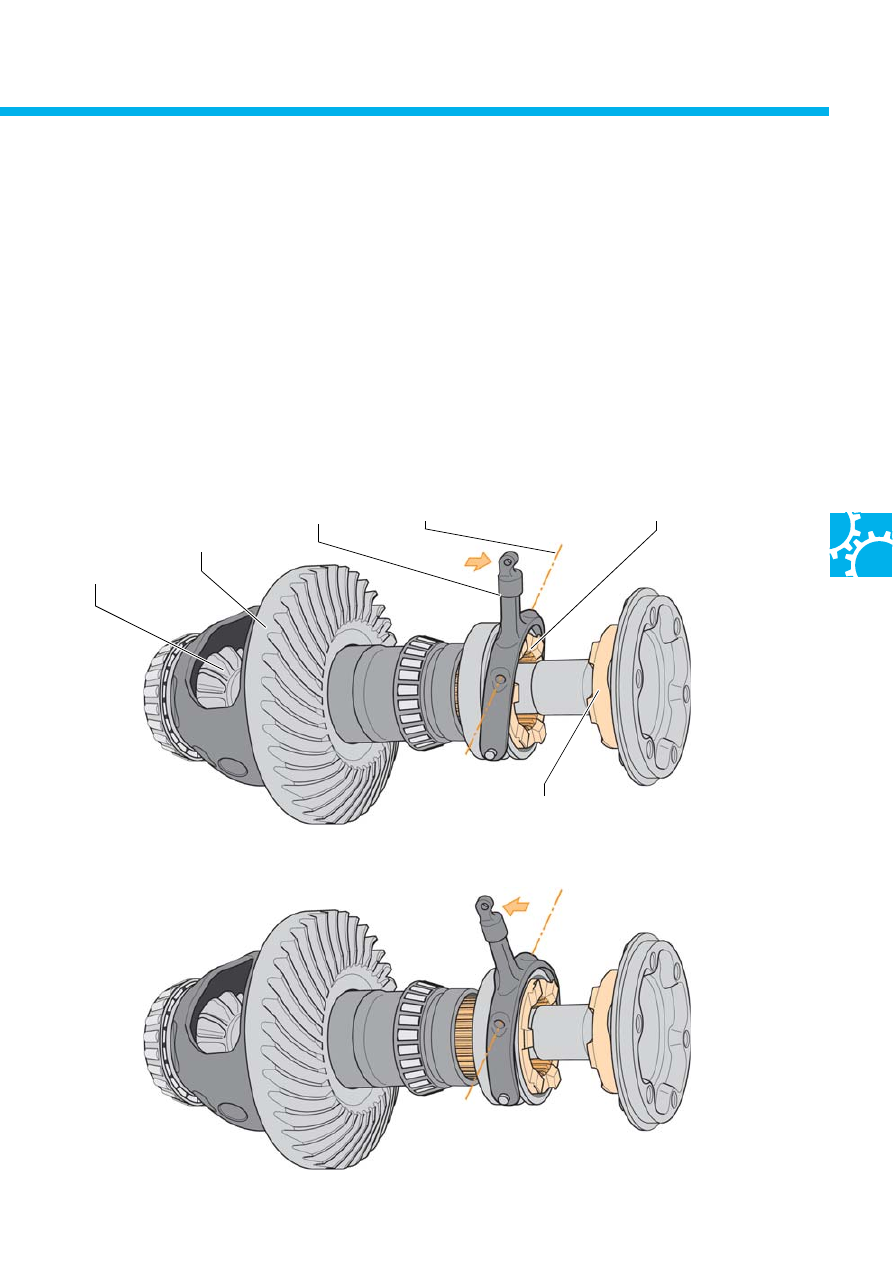

Через управляющие блокировкой дифференциала клапаны 1 и 2 (N125 и N126) подводится разрежение в
камеры вакуумного привода, положение которого регистрируется посредством контактных датчиков 1&3
(F360&F362). Камеры привода действуют через рычаг на кулачковую муфту, при перемещении которой
дифференциал блокируется. При этом приводы обоих задних колес соединяются посредством введенных
в зацепление кулачков муфты.

S333_096

S333_097

Задний
дифференциал

Ведомая шестерня
главной передачи

Рычаг привода
кулачковой муфты

Ось рычага

Вал привода
правого
заднего
колеса

Кулачковая муфта

Кулачки на вале привода колеса

Перемещение рычага и муфты при включении блокировки

Положение кулачковой муфты и рычага ее привода при выключенной блокировке дифференциала

44

Блокировка дифференциала

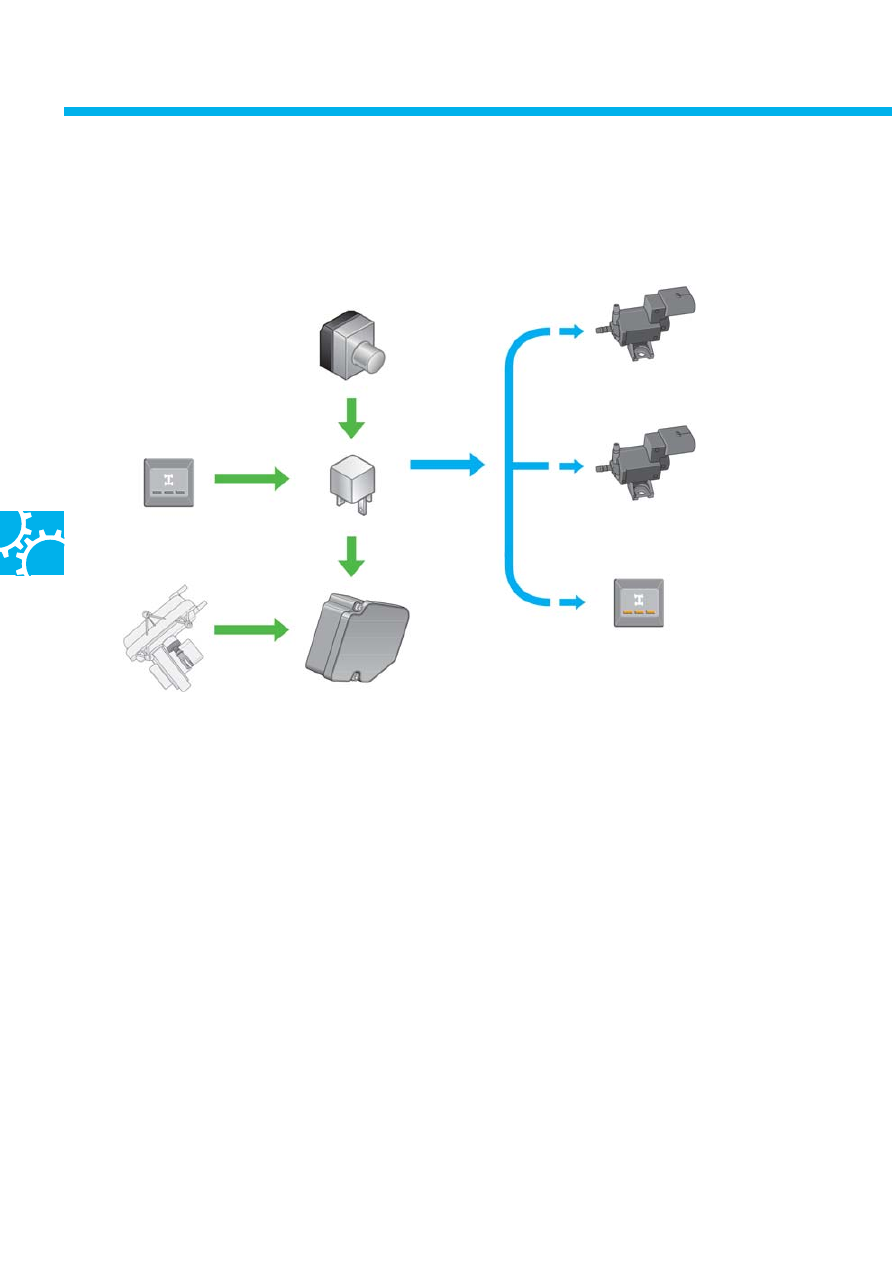

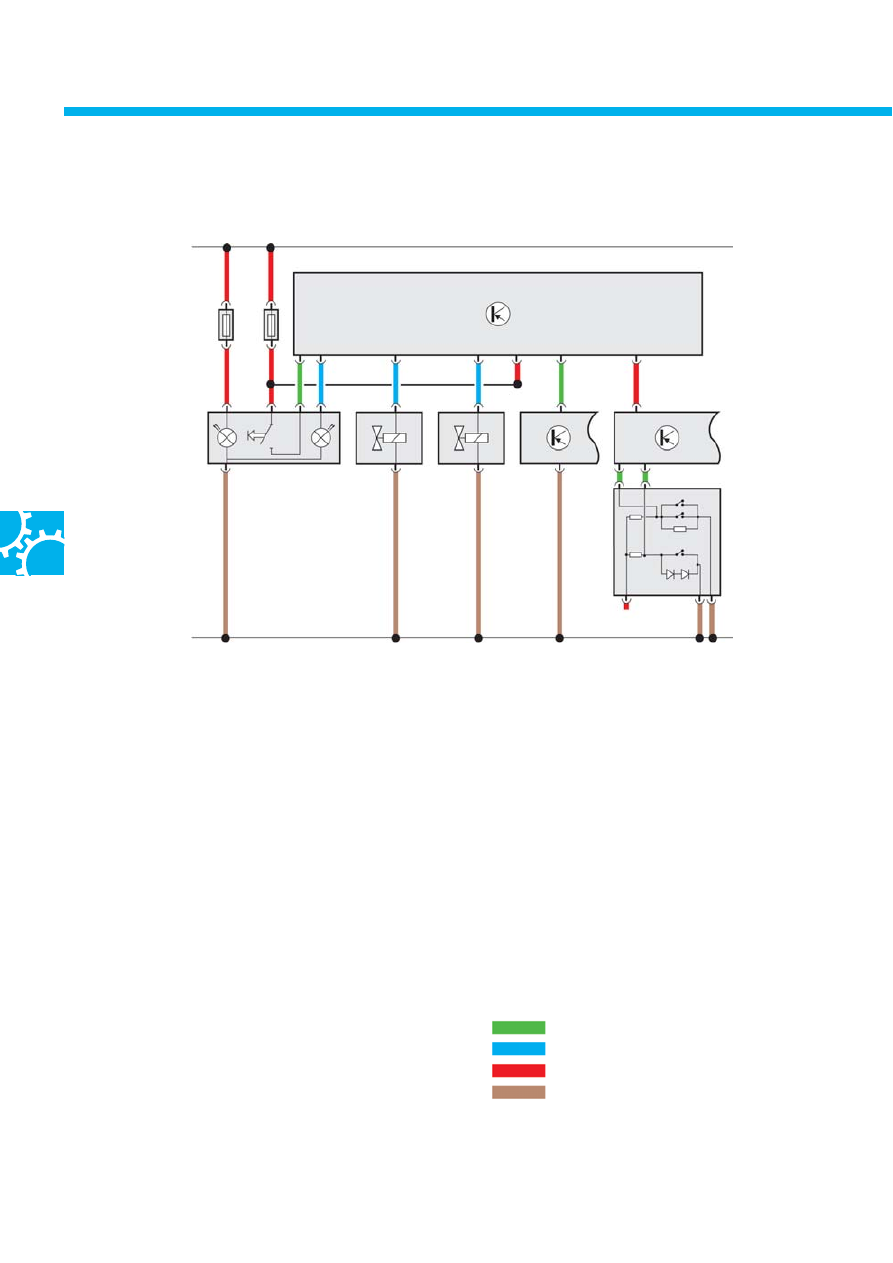

Схема системы блокировки дифференциала

Исполнительные устройства

Датчики

Выключатель блокировки
заднего дифференциала E121
с лампой его подсветки L61

Контактные датчики 1&3 положения
привода блокировки дифференциала
F360&F362 на вакуумном приводе
блокировки дифференциала F363

Блок управления
ABS J104

Клапан 2 блокировки
дифференциала
N126

Клапан 1 блокировки
дифференциала
N125

Блок управления полным
приводом J492

S333_098

Условия включения блокировки

Блок управления блокировкой дифференциала J187 действует по сигналам, получаемым с выключателя E121
и блока управления системой ABS J104.

Включение блокировки дифференциала производится только при скорости автомобиля менее 45 км/ч и при
разности окружных скоростей задних колес менее 7,2 км/ч.

Перед включением блокировки дифференциала производится отключение системы ESP.

Контрольная лампа
блокировки заднего
дифференциала K46

Блок управления
блокировкой
дифференциала
J187

45

Контактные датчики 1

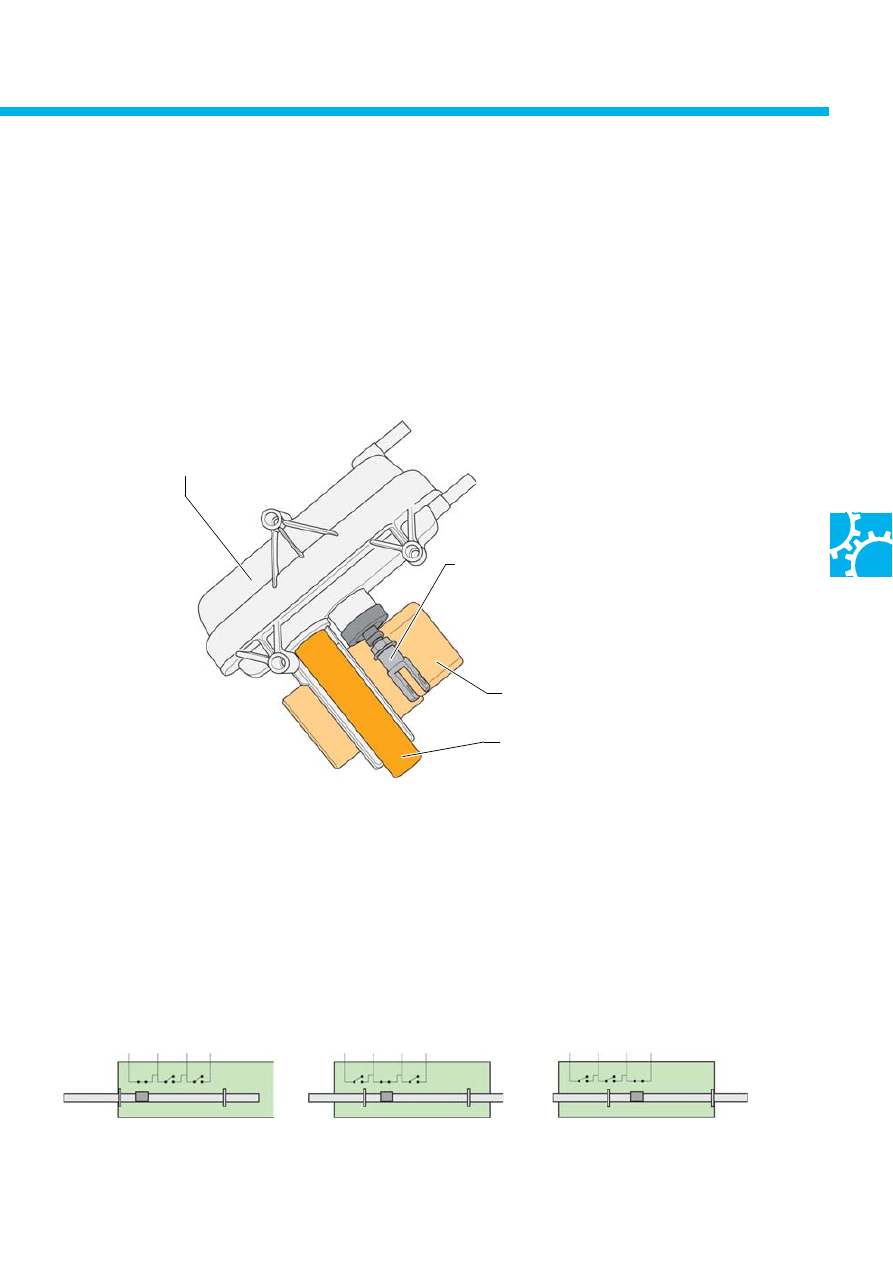

Контактные датчики (герконы) 1&3 (F360&F362) расположены на корпусе вакуумного привода блокировки
заднего дифференциала F363. На штанге привода закреплен постоянный магнит. При передаче разрежения в
камеры привода штанга перемещается, передвигая магнит вдоль герконов. При этом контакты трех датчиков
замыкаются или размыкаются в зависимости от положения привода блокировки дифференциала. Трем харак&
терным положениям магнита соответствуют три значения напряжения на входе блока управления. Благодаря
этому после включения блокировки дифференциала по сигналам датчиков можно определить, находится ли
механизм блокировки еще в исходном положении или он уже замкнут.
