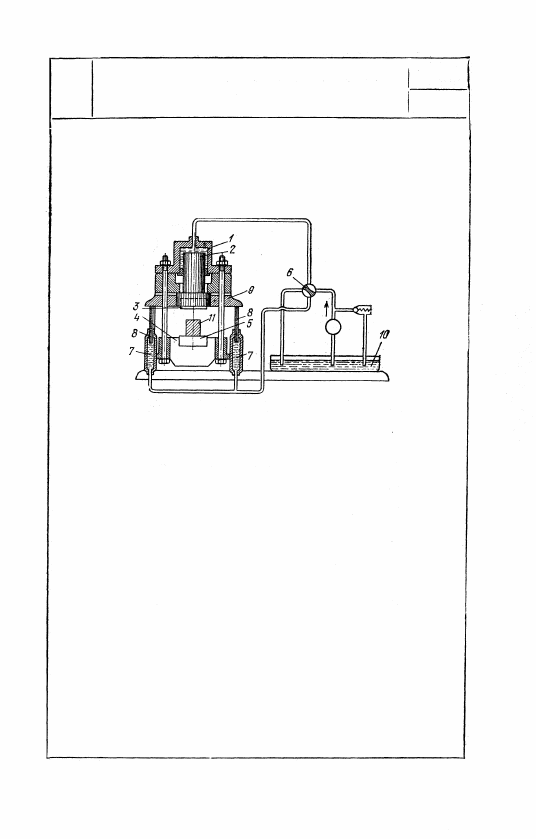

4370 МЕХАНИЗМ ПОДВИЖНОГО НОЖА СГП Жидкость под постоянным давлением через кран 6 поступает в рабочий цилиндр 1, и плунжер 2 вместе с ножом 3 опускается до соприкосновения с изделием 11, после чего опускание плунжера прекращается, а ци- линдр 1 вместе с траверзой 4 и ножом 5 под давлением жидкости, продолжающей поступать в цилиндр 1, поднимается. При этом движении происходит разрезание из- делия 11. Для обратного движения ножа 5 кран 6 переключают, и жидкость поступает в цилиндры 7. Под давлением жидкости плунжеры 8 и траверза 9 поднимаются, а вытесняемая из цилиндра 1 жидкость по- ступает в резервуар 10. 769 ЦУ |
