4371

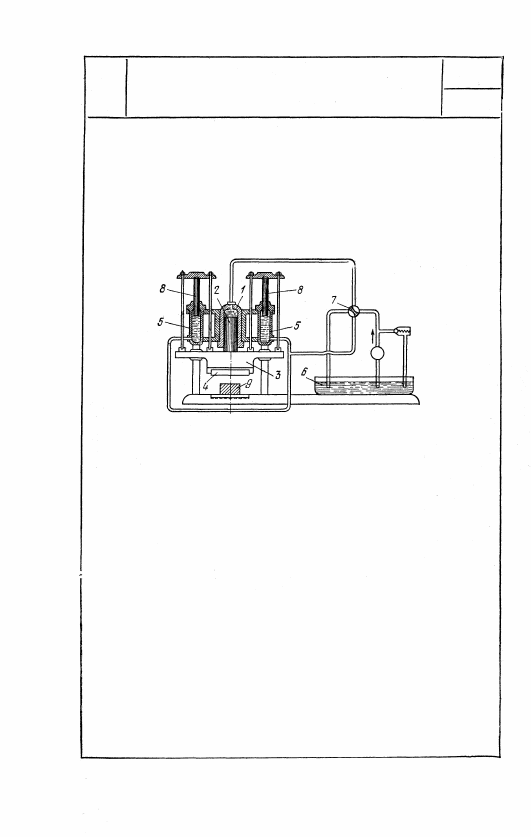

МЕХАНИЗМ ПОДВИЖНОГО НОЖА

СГП

Жидкость под постоянным давлением через

кран 7 поступает в рабочий цилиндр 1, и

плунжер 2 с траверзой 3 и ножом 4 опус-

кается, производя разрезание изделия 9.

При этом жидкость из цилиндров 5 вытес-

няется в резервуар 6. Для обратного хода

ножа 4 кран 7 переключают. Жидкость по-

ступает в цилиндры 5, и плунжеры 8 с тра-

верзой 3 и ножом 4 поднимаются, а вытес-

няемая из рабочего цилиндра 1 жидкость

поступает в резервуар 6.

ЦУ
