Механизмы в современной технике (Артоболевский) - часть 786





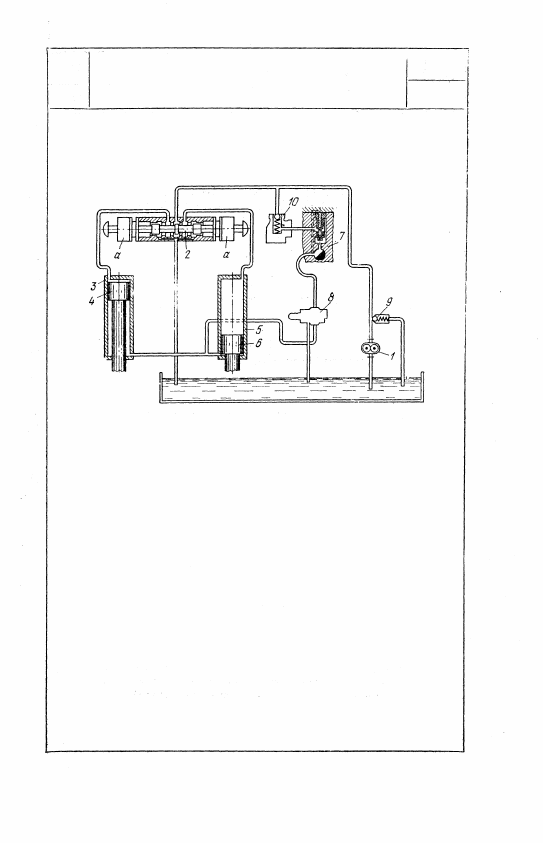

4350

МЕХАНИЗМ

ЗАЖИМНЫХ КАЧАЮЩИХСЯ

ПРИСПОСОБЛЕНИЙ

СГП

33

При перемещении золотника 2 вправо насос 1 подает жидкость в верх-

нюю полость рабочего цилиндра 3, поршень 4 которого соединен

с зажимными и подающими приспособлениями, не изображенными

на рисунке. Поршень 4, совершая свой рабочий ход, зажимает де-

таль и подает ее на инструмент, вытесняя жидкость из нижней

полости рабочего цилиндра 3 в нижнюю полость цилиндра 5. Пор-

шень 6 при этом перемещается вверх, освобождая посредством при-

способлений, не изображенных на рисунке, обработанную деталь, и

отводит приспособление в исходное положение. Для ускоренного

обратного хода включается регулятор скорости 7, жидкость из кото-

рого поступает в нижнюю полость цилиндра 5. При этом ход поршня

6 вверх совершается быстрее, чем рабочий ход поршня 4 вниз. Как

только поршень 6 приходит в крайнее верхнее положение, возросшее

давление переметает золотник 8, соединяющий с баком нижнюю

полость цилиндра 5. Золотник 2 переключается упорами от хода

стола, включающими соленоиды а золотника. Обратный  к л а п а н 10

поставлен для предотвращения выхода жидкости в процессе работы.

Предохранительный  к л а п а н 9 поддерживает требуемое давление.

После переключения золотника 2 влево цикл повторяется в обратном

порядке. С линией нагнетания соединяется верхняя пдлость цилиндра

5, и поршень приводит в действие приспособления, зажимающие де-

таль и подающие ее на инструмент. При этом жидкость из нижней

полости цилиндра 5 поступает в нижнюю полость цилиндра 3, куда

подается также жидкость из регулятора. Поршень 4 быстро переме-

щается вверх, освобождая от зажимов обработанную деталь и от-

водя ее в исходное положение.

749

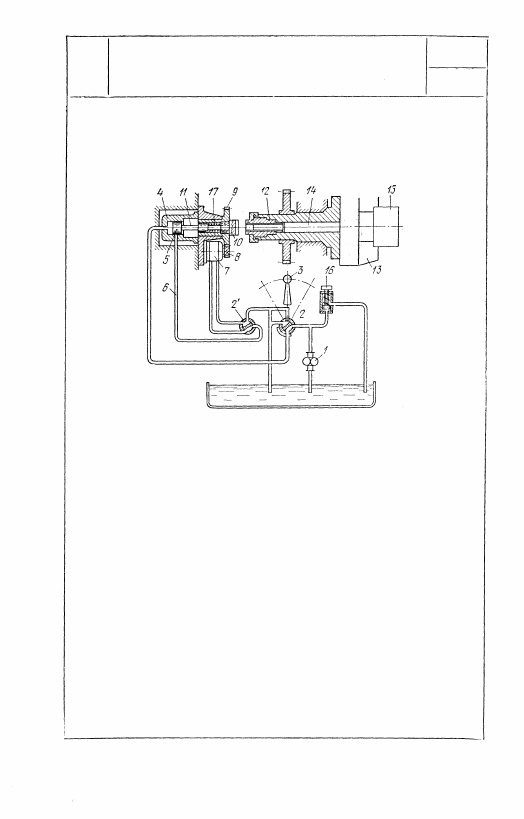

4351

МЕХАНИЗМ ВРАЩАЮЩЕГОСЯ

ЗАЖИМНОГО ПРИСПОСОБЛЕНИЯ

СГП

33

Насос 1 при соответствующем положении кра-

нов 2 и 2', устанавливаемых посредством рукоят-

ки 3, подает жидкость в цилиндр 4. При этом

поршень 5 воздействием жидкости перемещается

вправо, открывая трубопровод 6, и жидкость че-

рез канал 6 и кран 2' подается в гидромотор 7.

Последний приводится во вращательное движе-

ние, которое передается через пару зубчатых ко-

лес 8 и 9 муфте 10. Муфта 10 соединена со што-

ком 11 и имеет осевое перемещение относительно

зубчатых колес. При дальнейшем перемещении

поршня вправо муфта входит в зацепление с гай-

кой 12. При вращении последней кулачки 13, свя-

занные с гайкой посредством винтовой тяги 14,

производят зажатие детали 15. Клапан 16 регули-

рует давление в системе. При повороте крана 2

насос 1 подает жидкость в бак. При этом пру-

ж и н а 17 включает муфту 10.

750

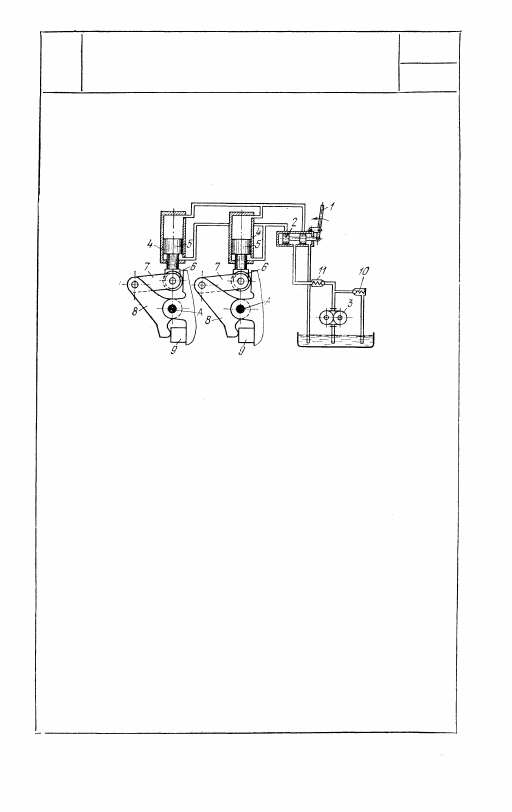

4352

МЕХАНИЗМ

МНОГОПОЗИЦИОННОГО ЗАЖИМА

СГП

33

При повороте рукоятки 1 в направлении

стрелки золотник перемещается вправо. На-

сос 3 полает жидкость через  к л а п а н 11 и

золотник 2 в верхние полости рабочих ци-

линдров 4, и поршни 5 вместе с присоеди-

ненными к ним роликами 6 и звеньями 7

перемещаются вниз. При этом рычаги 8 по-

ворачиваются вокруг неподвижных осей А,

з а ж и м а я детали 9. Жидкость из нижних

полостей цилиндров 4 через золотник 2 уда-

ляется в бак. Предохранительный  к л а п а н 10

поддерживает требуемое давление жидкос-

ти. Для освобождения деталей золотник пе-

реключается посредством рычага 1, и жид-

кость подается насосом в нижние полости

цилиндров.

751

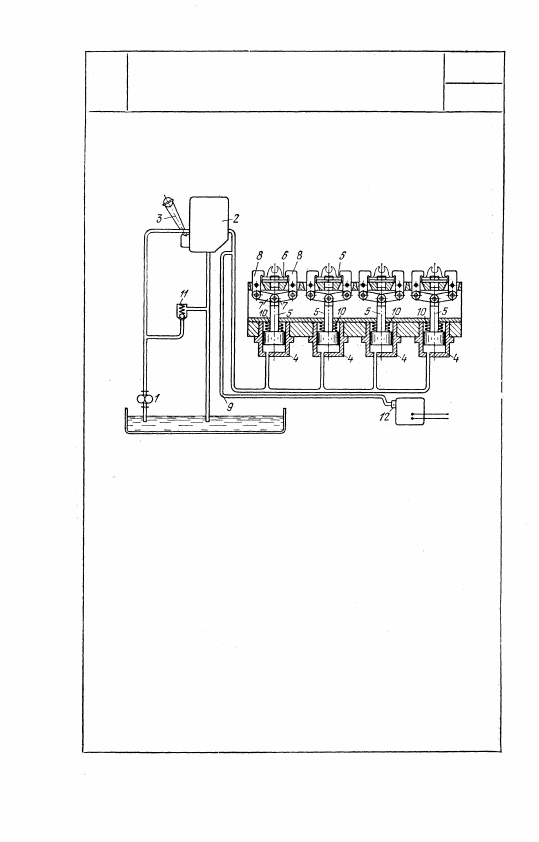

4353

МЕХАНИЗМ МНОГОПОЗИЦИОННОГО

ЗАЖИМНОГО ПРИСПОСОБЛЕНИЯ

СГП

33

Насос 1 подает жидкость через золотник 2, управляе-

мый рукояткой 3, в нижние полости цилиндров 4. Под

действием жидкости штоки 5 перемещаются вверх, про-

изводя зажатие деталей 6 посредством рычагов 7 и 8.

При этом в трубопроводе 9 повышается давление, ко-

торое воздействует на кнопку 12, включающую подачу

станка. По окончании работы поворачивают рукоятку

3 так, что насос / подает жидкость в бак. Давление

в трубопроводе 9 и в цилиндрах 4 падает, вследствие

чего штоки 5 под действием пружин 10 отводятся в

исходное положение; жидкость из цилиндров 4 вытес-

няется в бак и детали 6 освобождаются. При падении

давления в трубопроводе 9 кнопка 12 возвращается в

исходное положение и подача станка выключается. Для

предохранения системы от перегрузки служит кла-

пан 11.

752
