4330

М Е Х А Н И З М РЕГУЛЯТОРА

КОНСИСТЕНЦИИ БУМАЖНОЙ МАССЫ

СГП

Рг

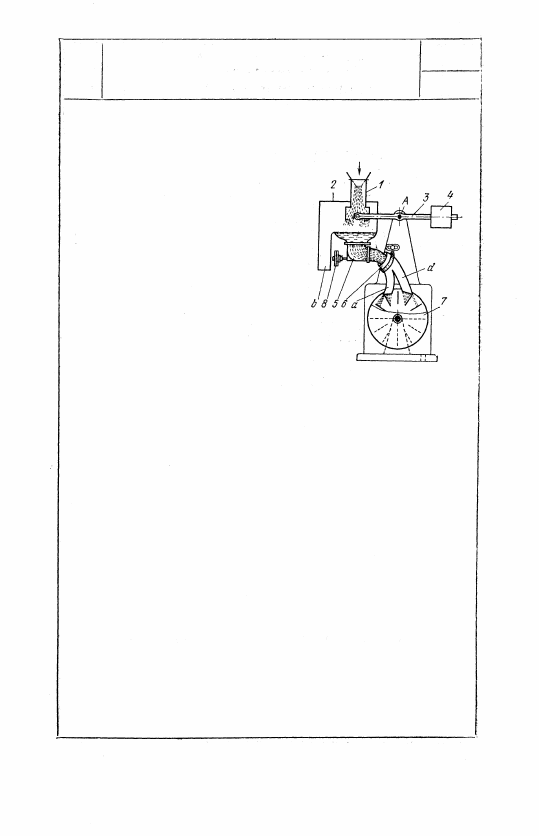

Бумажная масса- поступает по тру-

бе 1 с постоянным напором во взве-

шенный сосуд 2, который шарнирно

соединен с двуплечим рычагом 3,

вращающимся вокруг неподвижной

оси А. На рычаге помещен контргруз

4, который может перемещаться

вдоль плеча рычага. Избыток массы

вытекает через перелив b. Масса из

сосуда 2 проходит через насадку 5.

Так как расход массы через насадку

зависит от степени густоты массы,

то колебание консистенции массы из-

меняет уровень массы в сосуде. На-

садка 5 входит в V-образную трубку

6 с двумя ответвлениями  a и d .

Масса в зависимости от ее консис-

тенции проходит по ответвлению а или d, или одновременно

по обоим. Когда масса обладает требуемой консистенцией,

то она проходит одновременно по обеим трубкам. Для этой

консистенции соответствующим образом устанавливается груз

4 на рычаге 3. Изменяя положение груза, можно получить

различную степень консистенции массы, при которой уста-

навливается среднее положение трубки. При повышенной кон-

систенции масса в основном проходит по трубке а и, падая

на лопатки колеса 7, заставляет его вращаться против дви-

жения часовой стрелки. Лопастное колесо приводит в дейст-

вие не изображенный на рисунке регулировочный водяной

клапан, благодаря чему увеличивается количество воды, по-

ступающей в бумажную массу. Установка сосуда 2 относи-

тельно лопастного колеса может быть отрегулирована с по-

мощью противовеса 8. При пониженной консистенции бумаж-

ной массы последняя будет проходить по трубке d и пово-

рачивать лопастное колесо, связанное с регулировочным во-

дяным клапаном, в направлении движения часовой стрелки,

в результате чего консистенция бумажной массы будет повы-

шаться.

729

4331

М Е Х А Н И З М  Т Я Г У Н О В А

РЕГУЛЯТОРА КОНСИСТЕНЦИИ

БУМАЖНОЙ МАССЫ

СГП

Рг

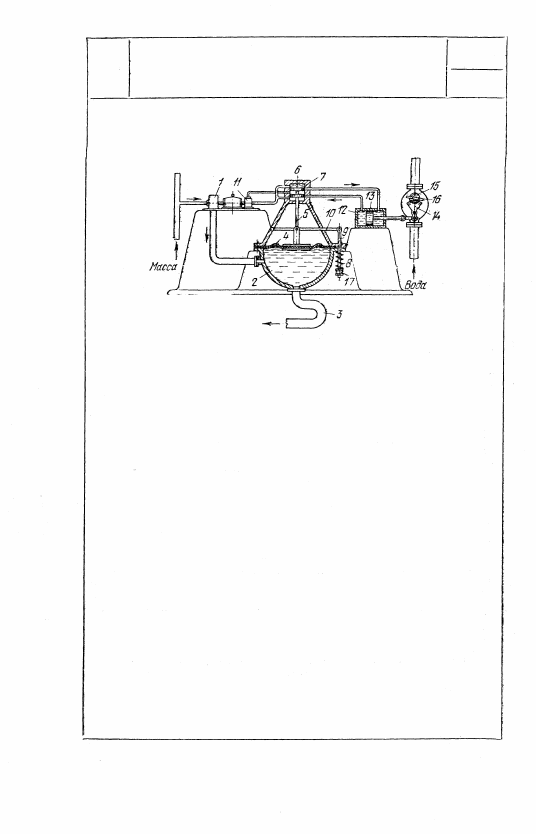

Небольшое количество бумажной массы полается насосом 1

в сосуд 2, из которого она вытекает по фрикционной трубе 3.

В сосуде укреплена мембрана 4, соединенная со штоком 5

поршня 6 сервомотора 7. Пружина 8 с рычагами 9 и 10 слу-

жит для изменения упругой характеристики мембраны. Мо-

тор, приводящий в движение насос 1, является также при-

водом зубчатого насоса 11, который подает жидкость в сер-

вомотор 7. Жидкость из сервомотора поступает в цилиндр 12

с поршнем 13, шток которого через зубчатый сектор 14 и зуб-

чатое колесо 15 соединен с задвижкой 16 водопровода. Если

консистенция массы увеличивается, то трение при истечении

ее по фрикционной трубке 3 возрастает и скорость истече-

ния уменьшается. Эта вызывает увеличение давления в со-

суде 2. Мембрана 4 перемещает поршень 6 сервомотора 7.

Жидкость из сервомотора поступает в правую полость ци-

линдра 12, перемещая поршень 13 и открывая шире соеди-

ненную с ним задвижку 16, благодаря чему увеличивается

количества воды, подаваемого в бумажную массу. При умень-

шении консистенции массы перестановка элементов регуля-

тора совершается в обратном порядке. Настройка регулятора

на определенную консистенцию бумажной массы может быть

произведена двумя путями: грубо — соответствующим пово-

ротом задвижки 16 относительно зубчатого колеса 15 и точ-

но — при помощи изменения натяжения калиброванной пру-

жины 8 соответствующим перемещением гайки 17.

730

4332

МЕХАНИЗМ ТЯГУ НОВА

РЕГУЛЯТОРА КОНСИСТЕНЦИИ

БУМАЖНОЙ МАССЫ

СГП

Рг

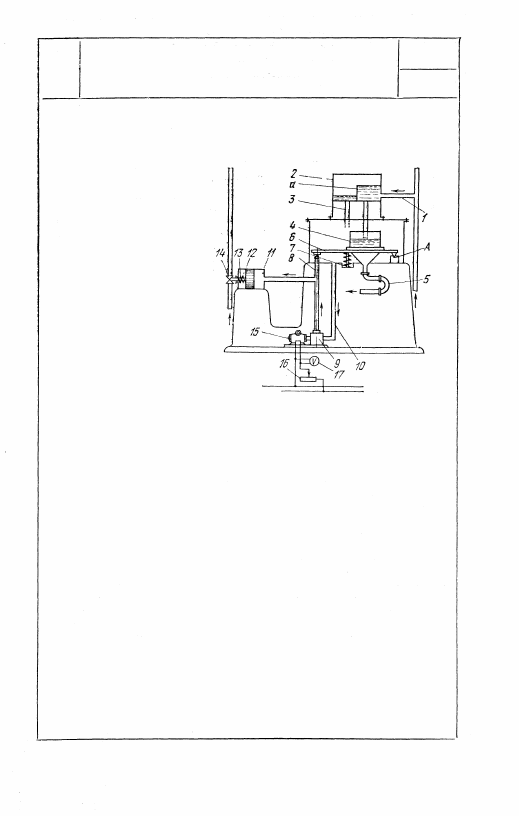

Некоторое количество бу-

мажной массы подается

ло трубопроводу 1 в пе-

реливной ящик 2 с пе-

регородкой a, которая

служит для поддержа-

ния постоянного уровня

массы. Излишнее коли-

чество массы сливается

через трубопровод 3.

Бумажная масса из дру-

гой половины перелив-

ного ящика поступает в

сосуд 4, из которого сво-

бодно вытекает по трубе

5. Сосуд 4 закреплен на

пластинчатом рычаге 6,

опирающемся в точке А,

и поддерживаемом пружиной 7. Другой конец рычага 6 яв-

ляется заслонкой для сопла 8, в которое подается жидкость

насосом 9. По трубопроводу 10 жидкость возвращается об-

ратно. Часть жидкости подается в сервомотор 11, шток порш-

ня 12 которого соединен с клапаном 14 вентиля водопровода.

При увеличении консистенции массы вес сосуда 4 возрастает

и заслонка приближается к соплу. Сопротивление протеканию

жидкости возрастает и давление жидкости, подаваемой насо-

сом, возрастает. Поршень 12 под давлением жидкости пере-

мещается, преодолевая сопротивление  п р у ж и н ы 13. Клапан

14 открывается, увеличивая количество воды, подаваемой для

смешения с бумажной массой. При уменьшении консистен-

ции перестановка элементов регулятора совершается в обрат-

ном порядке. Настройка регулятора на требуемую консистен-

цию осуществляется путем изменения числа оборотов мотора

15. Для этого поворачивают рычаг реостата 16, включенного

в иепь питания мотора: шкала вольтметра 17 градуируется

в процентах консистенции. Давление жидкости в системе из-

менится, поршень 12 передвинется, и клапан 14 займет дру-

гое положение.

731

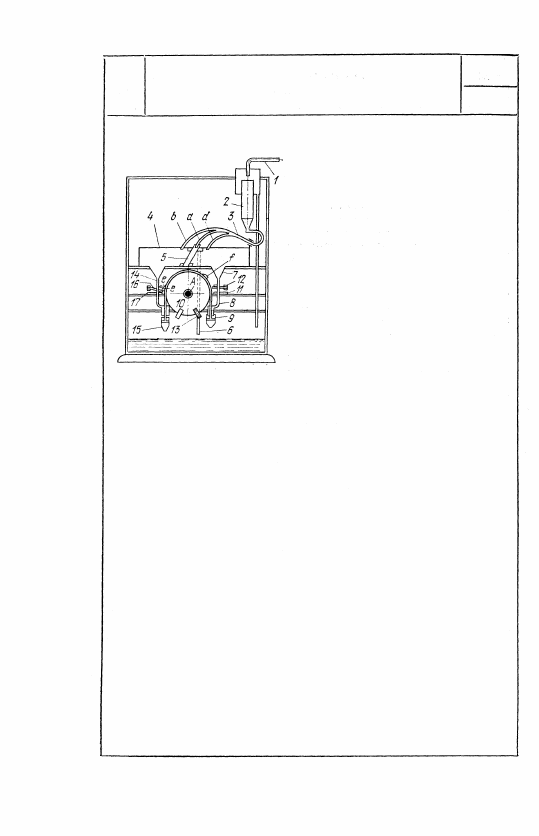

Действие регулятора основано на

изменении, траектории струи в за-

висимости от консистенции бу-

мажной массы, вытекающей из

тонкого отверстия с одинаковым

напором. Бумажная масса пода-

ется по трубопроводу 1 в сосуд

2, откуда вытекает струей по тру-

бе 3, имеющей три ответвления,

в желоб 4. Если бумажная масса

имеет требуемую консистенцию, то

она вытекает по ответвлению а в

ячейку 5 и вытекает из нее по

трубе 6. Если консистенция бу-

мажной массы выше нормальной,

то масса вытекает струей по ответвлению d (до ячейки 5)

и стекает через воронку 7 и трубу 8 в чашку 9, имеющую

в дне отверстие. Под действием веса наполненной чашки

диск 10, связанный с чашками 9 и 15 гибким звеном, пово-

рачивается по часовой стрелке вокруг неподвижной оси А

и зубом f нажимает на ключ 12. Ключ прижимается к кон-

такту 11, включая мотор, приводящий в движение заслонку,

в результате чего уменьшается выход бумажной массы, по-

ступающей на смешение с водой, и консистенция массы до-

водится до нормальной. Чашка 9, освободившись от массы

через отверстие в дне, возвращается в положение равнове-

сия. При этом диск 10 поворачивается под действием груза

13 и ток выключается. Если масса имеет консистенцию ниже

нормальной, струя бьет дальше ячейки 5 и стекает по ответ-

влению b и по трубе 14 в чашку 15, при этом диск повора-

чивается так, что его зуб е нажимает на ключ 16, прижимая

его к клемме 17, вследствие чего изменяется направление

тока в полюсах мотора. Последний, вращаясь в обратную

сторону, поднимает заслонку, увеличивая подачу бумажной

массы, пока струя ее не попадает в ячейку 5, тогда устанав-

ливается требуемая консистенция массы и ток выключается.

732

4333

МЕХАНИЗМ ПОЛЯКОВА

РЕГУЛЯТОРА КОНСИСТЕНЦИИ

БУМАЖНОЙ МАССЫ

СГП

Рг
