Механизмы в современной технике (Артоболевский) - часть 779





4322

МЕХАНИЗМ РЕГУЛЯТОРА

ПРОТОЧНОГО ТИПА

СГП

Рг

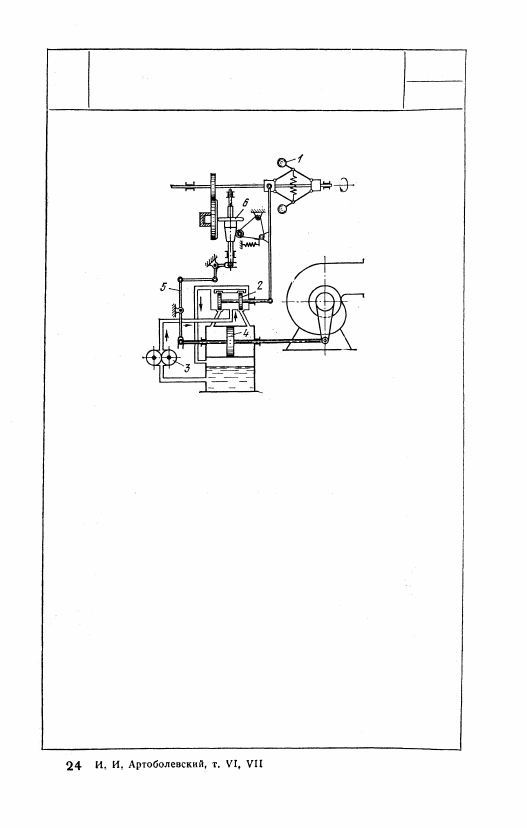

При увеличении числа оборотов регулируемого

вала муфта центробежного регулятора 1 переме-

щается вправо, переставляя золотник 2 влево.

В распределительный золотник жидкость подается

непрерывно вращающимся зубчатым насосом 3.

Золотник имеет отрицательные перекрытия, так

как высота выступов золотника несколько меньше,

чем высота рабочих окон втулки золотника. При

среднем положении золотника жидкость обтекает

выступы золотника и удаляется в бак. При пере-

мещении золотника влево зазор около левого бур-

тика увеличится, а у правого уменьшится. Жид-

кость поступает через левый зазор в левую по-

лость сервомотора; при этом жидкость из правой

полости сервомотора удаляется в бак. Поршень 4

перемещается вправо, приводя в действие регу-

лирующий орган, в результате чего число оборо-

тов вала снижается. При этом рычаг 5, поворачи-

ваясь приводит в действие изодромный фрикцион-

ный механизм 6 обратной связи. При уменьшении

числа оборотов перестановка элементов регуля-

тора совершается в обратном порядке.

721

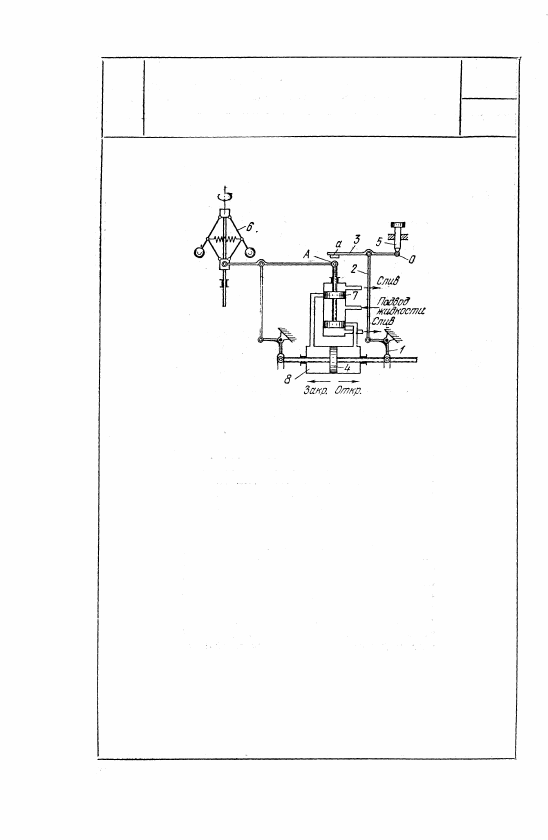

Для ограничения открытия регулирую-

щего органа в систему регулятора вво-

дится шарнирный четырехзвенник 1, 2,

3, присоединяемый к штоку поршня 4 и

опирающийся на винт 5. При помощи

винта 5 можно устанавливать ограни-

чение хода сервомотора на любом от-

крытии. При уменьшении числа оборо-

тов центробежного регулятора 6 золот-

ник 7 поднимается. Жидкость из золот-

ника поступает в левую полость серво-

мотора 8, перемещая поршень 4. впра-

во, на открытие, Рычаг 3, поворачива-

ясь вокруг оси О, своим концом а мо-

жет прийти в соприкосновение с точкой

А аолотннкового штока. При, этом зо-

лотник 7 не сможет более перемещать-

ся на открытие.

722

4323

МЕХАНИЗМ

РЕГУЛЯТОРА С ПРИСПОСОБЛЕНИЕМ

ДЛЯ ОГРАНИЧЕНИЯ ОТКРЫТИЯ

РЕГУЛИРУЮЩЕГО ОРГАНА

СГП

Рг

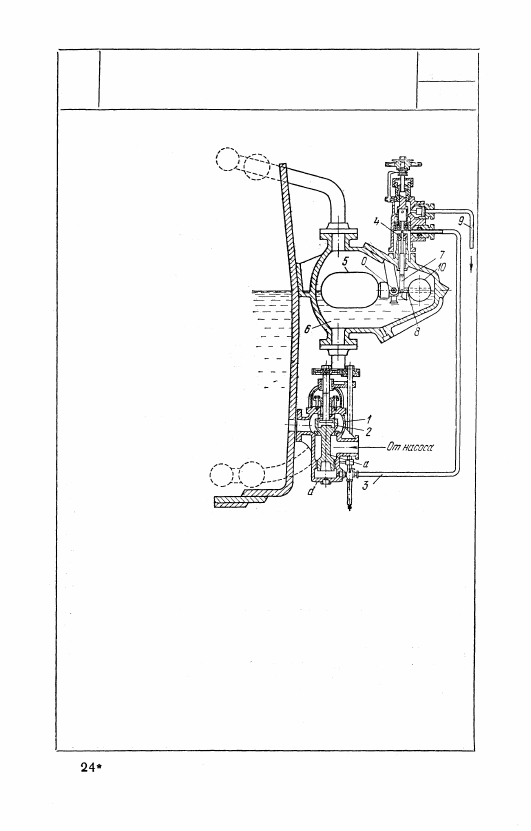

Корпус 1 клапана со-

единен патрубками с

водным пространст-

вом котла и с насо-

сом, подающим воду.

Вода от насоса по-

ступает через клапан

2 в котел, а через

зазор между поршнем

а и корпусом 1 в про-

странство d, откуда

она удаляется но тру-

бопроводу 3 через

игольчатый клапан 4

и по трубопроводу 9

во всасывающую ли-

нию насоса. Сверху

клапан 2 находится

под давлением воды

котла, благодаря че-

му клапан плотно

прижимается к седлу.

При понижении уров

ня в котле поплавок

5, расположенный в

камере 6, которая со-

общается трубами с

водяным и паровым пространством котла, опускается, повора-

чиваясь вокруг закрепленной оси О. При этом игольчатый кла-

пан 4, связанный тягой 7 с рычагом 8 поплавка, поднимается

и прекращает доступ воды из пространства d во всасывающую

линию насоса. Давление в пространстве d возрастает, и кла-

пан 2 поднимается вверх; при этам вода от насоса поступает в

котел до тех пор, пока уровень в нем не достигнет установлен-

ной величины. После этого поплавок 5, уравновешенный про-

тивовесом 10, поднимается, игольчатый клапан 4 опускается,

сообщая пространство d с линией всасывания, Клапан 2 опу-

скается на свое седло.

723

4324

МЕХАНИЗМ РЕГУЛЯТОРА УРОВНЯ

ВОДЫ В КОТЛЕ

сгн

Рг

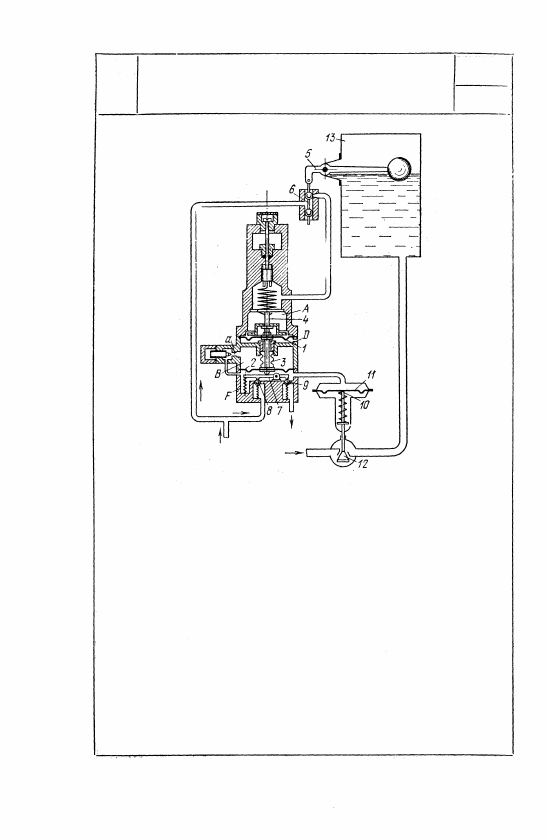

Камеры А и D регулятора отделяются друг от друга мембра-

ной 1, камеры В и F — мембраной 2, камеры D и B — силь-

фоном 3. Мембраны и сильфон присоединены к штоку 4. Ка-

мера D сообщена с атмосферой, а камеры В и F сообщаются

друг с другом через дроссельное отверстие а. При пониже-

нии уровня жидкости в сосуде 13 угловой рычаг 5, повора-

чиваясь, перемещает золотник 6 вверх. Сжатый воздух, по-

ступающий в золотник, проходит в камеру A. Под воздейст-

вием сжатого воздуха мембрана 1 прогибается, перемещая

шток 4 вниз. При этом коромысло 7 открывает клапан 8

впуска сжатого воздуха. Клапан 9 при этом остается закры-

тым. Давление, в камере F повышается и передается в сер-

вомотор 10, где оно воздействует на мембрану 11. Мембра-

на 11 прогибается; при этом клапан 12 открывается, увели-

чивая приток жидкости в сосуд 13. В результате постепенно-

го перетекания воздуха из камеры F в камеру В шток 4

переместится еще на некоторую величину, пока давление в ка-

мере А не станет равным первоначальному.

724

4325

МЕХАНИЗМ

ПНЕВМАТИЧЕСКОГО РЕГУЛЯТОРА

УРОВНЯ ЖИДКОСТИ

СГП

Рг
