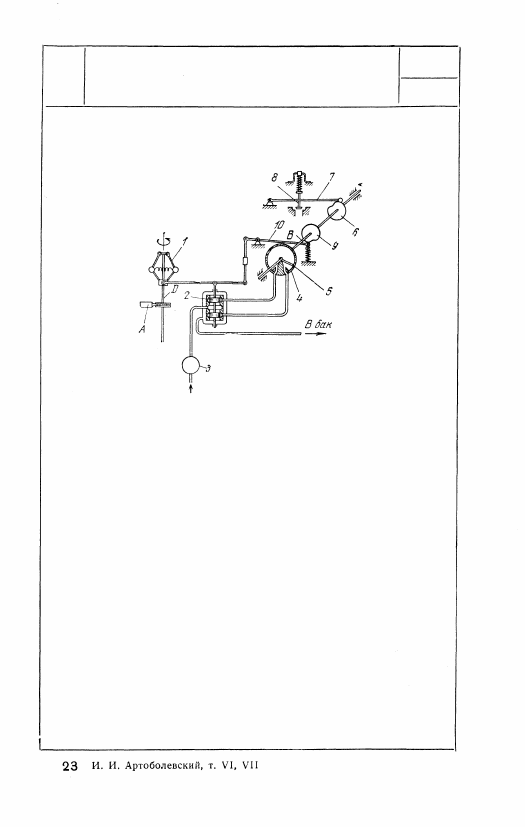

При повышении числа оборотов вала А турбины и

связанного с ним червячной передачей вала D грузы

центробежного регулятора 1 расходятся и его муфта

перемещается вверх, перемещая золотник 2 также

вверх. При этом жидкость, подаваемая насосом 3 в

золотник 2, поступает в сервомотор 4 поворотного

типа. Лопатка 5 под воздействием жидкости повора-

чивается вместе с валом В, перпендикулярным к пло-

скости кулачков 6 и 9. Жидкость из нерабочей по-

лости сервомотора удаляется через золотник 2 в бак.

При повороте вала В поворачиваются кулачок 6 и

рычаг 7, клапан 8 опускается, благодаря чему впуск

пара в турбину уменьшается и число оборотов тур-

бины снижается. Одновременно поворачивается ку-

лачок 9, управляющий рычагом 10 обратной связи,

который возвращает золотник 2 в среднее положение.

При уменьшении числа оборотов перестановка эле-

ментов регулятора осуществляется в обратном по-

рядке.

705

4305

МЕХАНИЗМ РЕГУЛЯТОРА

ЧИСЛА ОБОРОТОВ ТУРБИНЫ

СГП

Рг

4306

МЕХАНИЗМ РЕГУЛЯТОРА

С ПРИСПОСОБЛЕНИЕМ ДЛЯ  И З М Е Н Е Н И Я

ЧИСЛА ОБОРОТОВ ТУРБИНЫ

СГП

Рг

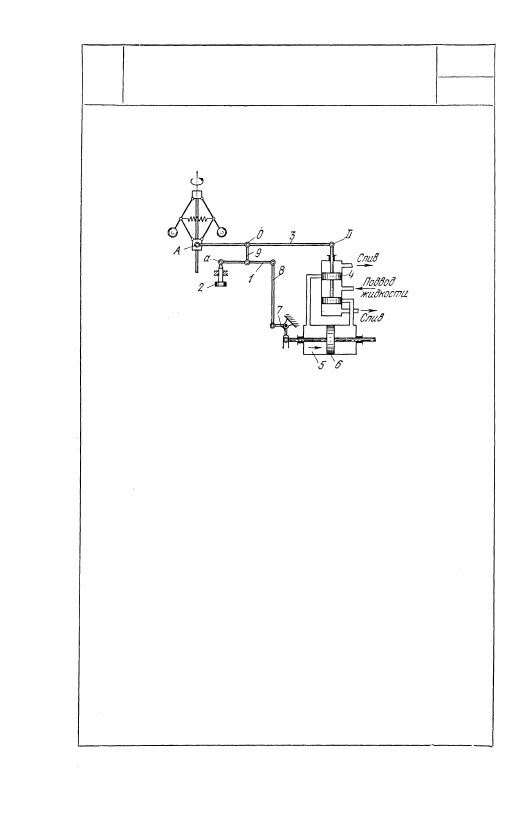

Для изменения числа оборотов турбины в сис-

тему регулятора вводится дополнительный ры-

чаг 1. Ось а рычага 1 соединена с концом винта

2 так, что, вращая винт, можно воздействовать

на шарнир О рычага 3 и тем переставить золот-

ник 4 на закрытие или открытие регулирующего

органа. Для повышения числа оборотов турбины

при неизменной нагрузке необходимо ось а сме-

стить вверх. При этом шарнир О и точка D зо-

лотника 4 также перемещаются вверх. Жидкость

направляется в левую полость цилиндра серво-

мотора 5, перемещая поршень 6 на открытие ре-

гулирующего органа. При перемещении поршня

6 рычаги 7, 8 и 9 возвращают шарнир О и зо-

лотник 4 в исходное положение. Одновременно

в результате открытия регулирующего органа

число оборотов центробежного регулятора уве-

личивается и муфта А регулятора смещается

вверх, возвращая регулирующий орган в исход-

ное положение. Таким образом, установившемуся

режиму турбины при неизменной нагрузке будет

соответствовать большее число оборотов.

706

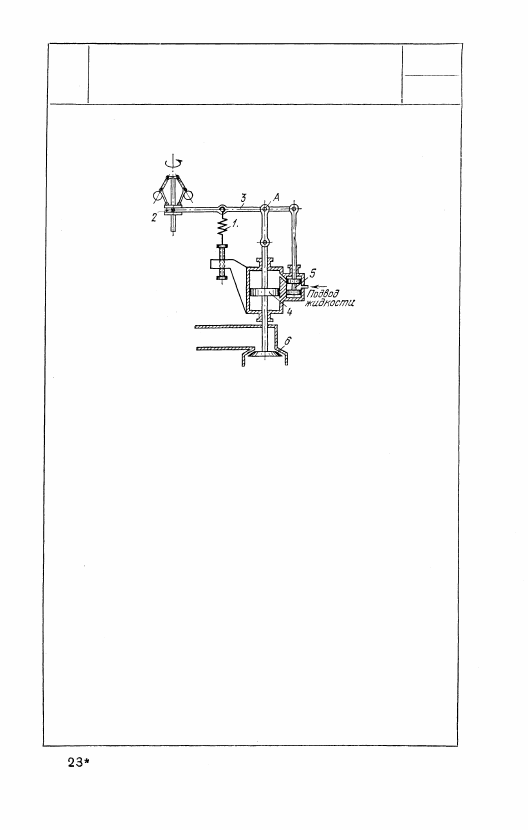

Изменение числа оборотов, поддерживае-

мых регулятором турбины, производится из-

менением натяжения пружины 1, воздейст-

вующей через рычаг 3 на муфту 2 центро-

бежного регулятора. При неизменной на-

грузке турбины, в случае увеличения натя-

жения пружины 1, муфта 2 сместится вниз.

При этом, рычаг 3, поворачиваясь вокруг

оси A, смещает золотник 5 вверх. Поршень 4

и клапан 6 смещаются вниз, увеличивая

подачу пара в турбину. При постоянной на-

грузке число оборотов турбины увеличива-

ется, благодаря чему муфта 2 регулятора и

соответственно клапан 6 перемещаются

вверх, возвращаясь в исходное положение.

Таким образом, установившемуся режиму

турбины при неизменной нагрузке будет со-

ответствовать большее число оборотов. При

уменьшении натяжения пружины 1 число

оборотов турбины понижается при неизмен-

ной ее нагрузке.

707

4307

МЕХАНИЗМ РЕГУЛЯТОРА

С  П Р И С П О С О Б Л Е Н И Е М ДЛЯ  И З М Е Н Е Н И Я

ЧИСЛА ОБОРОТОВ ТУРБИНЫ

СГП

Рг

4308

МЕХАНИЗМ РЕГУЛЯТОРА

С ПРИСПОСОБЛЕНИЕМ ДЛЯ ИЗМЕНЕНИЯ

ЧИСЛА ОБОРОТОВ ТУРБИНЫ

СГП

Рг

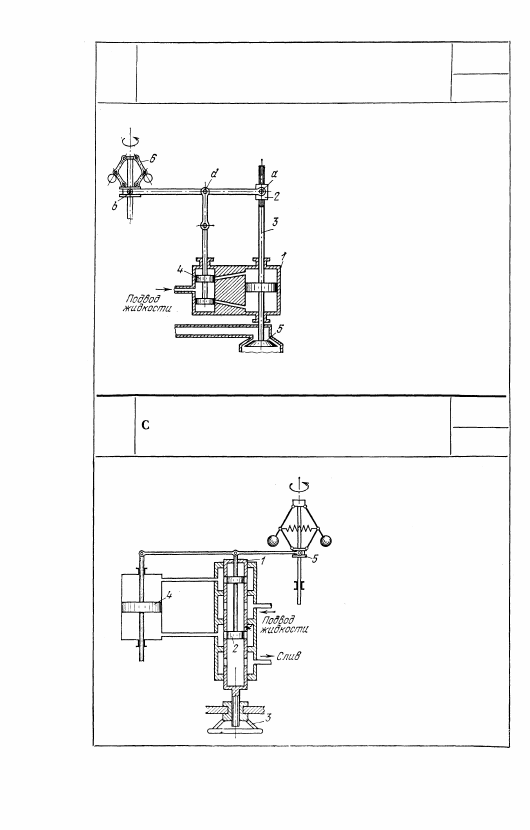

Изменение числа оборотов турби-

ны при постоянной нагрузке про-

изводится путем изменения поло-

жения шарнира а на штоке 3

поршня сервомотора 1, что осу-

ществляется гайкой 2, перемещаю-

щейся по винтовой нарезке штока.

При перемещении шарнира d вверх

золотник 4 также перемещается

вверх, а клапан 5 опускается, уве-

личивая подачу пара в турбину.

При постоянной нагрузке клапан

5 должен занять прежнее поло-

жение, а шарнир d при установив-

шемся режиме турбины всегда

занимает одно и то же положе-

ние, соответствующее закрытию

окон золотника. Следовательно, пе-

ремещение шарнира d вверх по-

влечет за собой опускание точки

b муфты центробежного регулято-

ра 6, что может произойти только

за счет понижения числа оборо-

тов.

4309

МЕХАНИЗМ РЕГУЛЯТОРА

ПРИСПОСОБЛЕНИЕМ ДЛЯ ИЗМЕНЕНИЯ

ЧИСЛА ОБОРОТОВ ТУРБИНЫ

СГП

Рг

Число оборотов турбины

можно изменить при любой

нагрузке в небольших пре-

делах путем изменения

установки цилиндра 1 зо-

лотника 2 посредством ма-

ховика 3. В этом случае

положение золотника 2, со-

ответствующее установив-

шейся нагрузке турбины,

при одинаковом открытии

сервомотора 4 будет изме-

няться в зависимости от

положения втулки, что при-

ведет к изменению положе-

ния муфты регулятора 5.

Так как перемещение муф-

ты регулятора связано с

числом оборотов турбины,

то одна и та же нагрузка

будет достигаться при раз-

ных числах оборотов.
